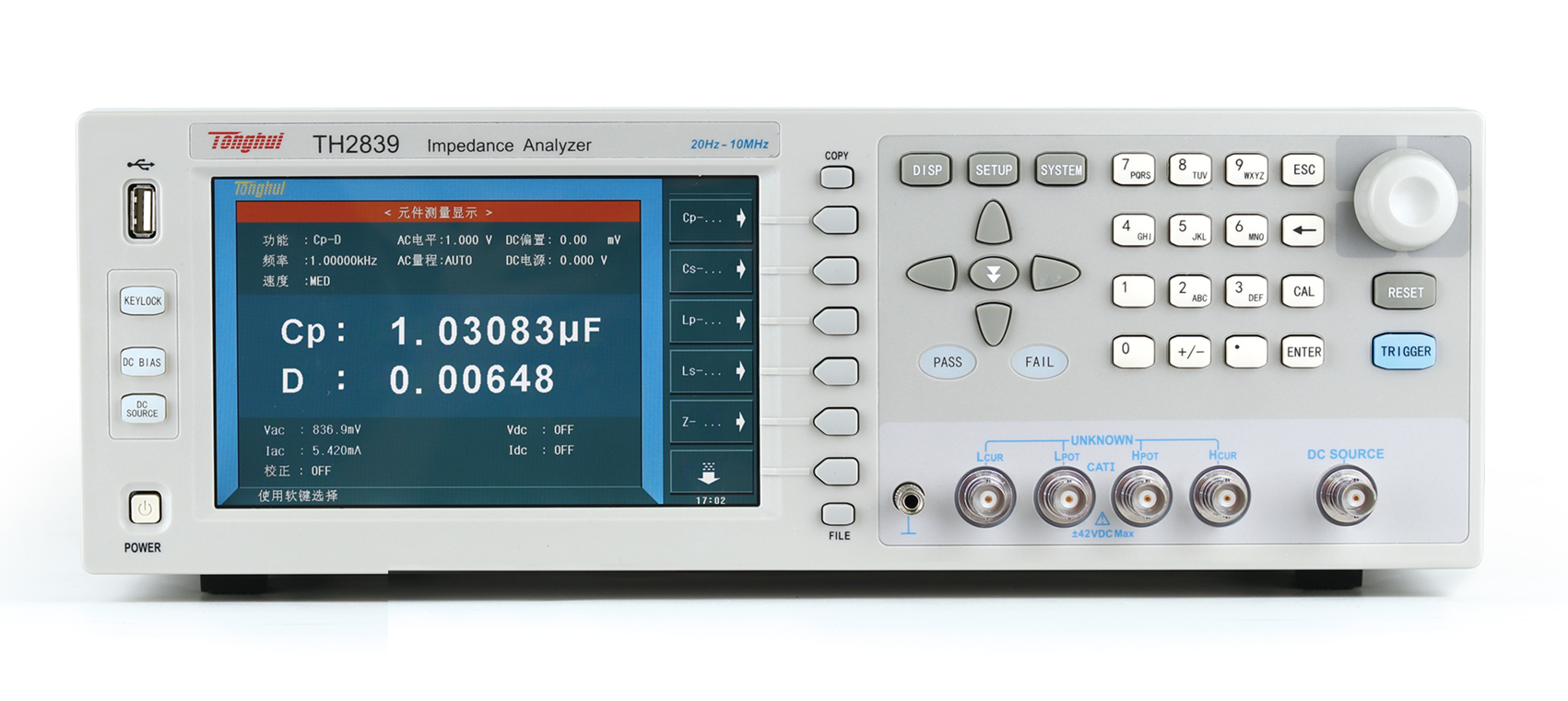

• TH2839 精密阻抗分析儀


• 應用

• ■?無源元件

  ? 電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組 件和網絡(luò )元件等的阻抗參數評估和性能分析。

  ■?半導體元件

  ? LED驅動集成電路寄生參數測試分析；變容二極管的C-VDC特性； 晶體管或集成電路的寄生參數分析

  ■?其它元件

  ? 印制電路板、繼電器、開關、電纜、電池等的阻抗評估

  ■?介質材料

  ? 塑料、陶瓷和其它材料的介電常數和損耗角評估

  ■?磁性材料

  ? 鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估

  ■?半導體材料

  ? 半導體材料的介電常數、導電率和C-V特性

  ■?液晶單元

  ? 介電常數、彈性常數等C-V特性

• 技術參數

• 產品型號		TH2839
  顯示		7英寸?TFT ?LCD顯示器800×RGB×600
  AC測量參數		Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Iac、
  DC測量參數		Rdc、Vdc、Idc
  測試頻率	范圍	20Hz-10MHz
  測試電平	最高分辨率	1mHz
  	AC電壓	20Hz—2MHz：5mV—2Vrms,2MHz—10MHz：5mV—1Vrms
  	分辨率	100uV
  	AC電流	20Hz—2MHz：50uA—20mArms,2MHz—10MHz：50uA—10mArms
  	分辨率	1uA
  	DC電壓	100mV—2V
  	分辨率	100uV
  DC偏置	電壓	0V—±40V
  	電壓分辨率	100uV
  	電流	0mA—±100mA
  	電流分辨率	1uA
  DC電壓源	電壓范圍	-10V—10V
  	電流范圍	-45mA—+45mA
  	輸出阻抗	100Ω
  測試端配置		四端對
  輸出阻抗		100Ω
  典型測量時間（速度）		Fast:7.7ms/次 ?Medium:120ms/次?Slow:230ms/次
  最高準確度		1kHz：0.05%,1MHz：0.05%,2MHz：0.1%,5MHz：0.5%
  電纜長度		0米
  多功能參數列表掃描		201點，掃描參數:測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流
  圖形掃描	參數	頻率、ACV、ACV/I、DCV/I、DC電壓源
  	類型	對數、線性
  	點數	51、101、201、401、801點可選
  等效電路分析		選購上位機軟件

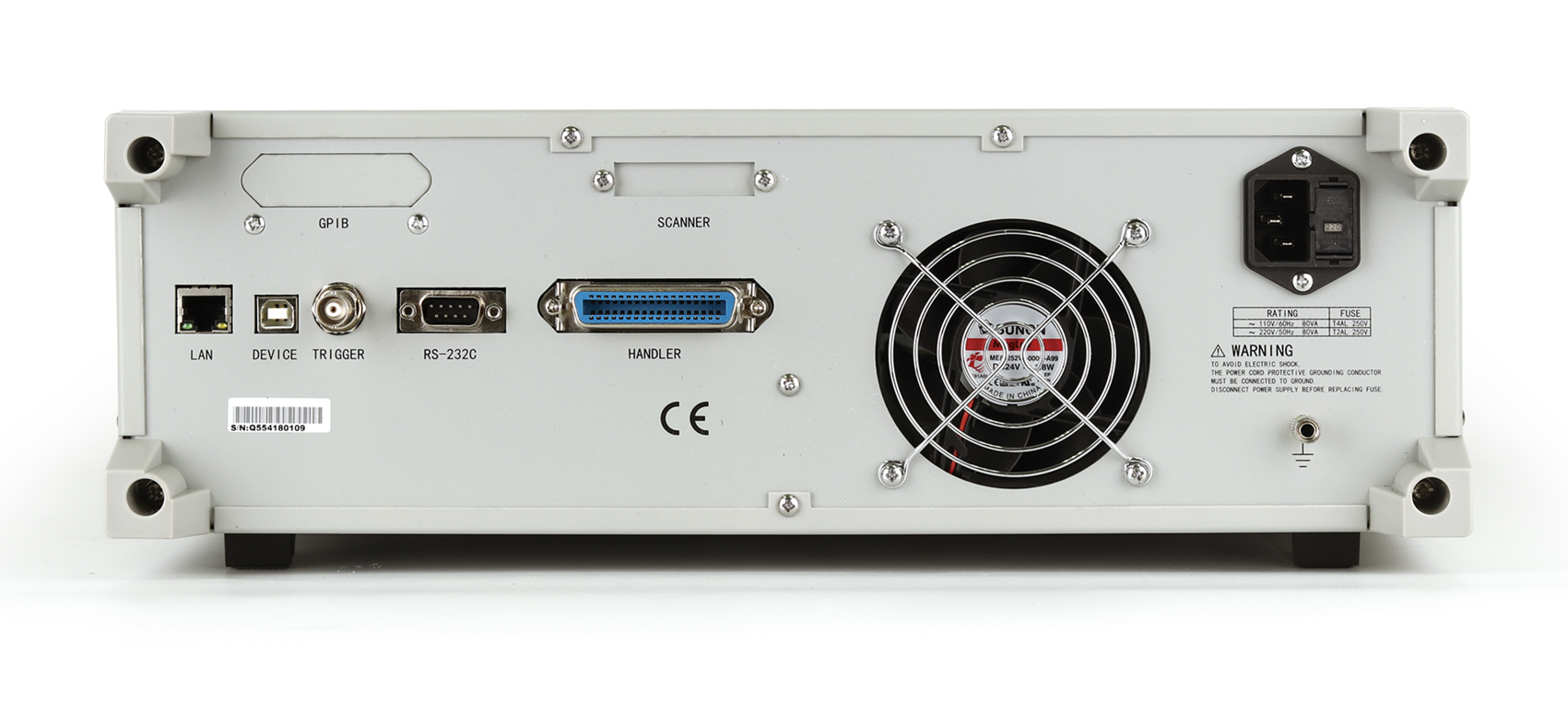

  接口		USB HOST、USB ?DEVICE、LAN、HANDLER、RS232C，SCANNER、溫度?輸入傳感器、選件:GPIB
  開機預熱時間		60分鐘
  輸入電壓		100-120VAC/198-242VAC,可選擇，47—63Hz
  功耗		80VA
  尺寸（WxHxD）mm3		400 x 132 x 425
  重量		約15kg

  TH2839 精密阻抗分析儀


• 附件

標配
配件名稱	型號
四端帶卡夾具	TH26005C
夾具	TH26047
短路片	TH26010
