泰克DMM7510 7? 位圖形采樣萬用表

DMM7510 集高精度、高分辨率數字萬用表 (DMM)、圖形觸摸屏顯示器和高速、高分辨率數字化器于一身，是第一款圖形采樣萬用表。 其具有 pA 靈敏度和 1M 個樣點/秒的采樣率，能準確測量超低睡眠模式電流和傳輸無線設備的漏電流。

DMM7510 型儀表是集高精度 數字萬用表、圖形觸摸顯示屏、高 速高分辨率數字化儀優勢于一體的 業界第一款圖形采樣萬用表。數字 化儀使得DMM7510具有前所未有 的信號分析靈活性；5英寸電容觸 摸顯示屏使得它易于觀察、交互和 測量，具有雙指縮放的簡潔性。這 個高性能和高易用性組合可以使用 戶對測試結果進行更深入的洞察。

利用內建1MS/s數字化儀捕捉波形

利用DMM7510 的電壓或電流 數字化函數，波形和瞬態事件的捕 獲和顯示將變得更加容易。內建采樣速率高達1MS/s的18位數字化儀使得無需 使用單獨儀器就可以采集波形。數字化函數與直流電壓和電流函數使用同一量 程，提供出眾的動態測量范圍。此外，電壓數字化函數使用相同的直流電壓輸 入阻抗(10GΩ或10MΩ)電平，從而大幅降低待測器件的負擔。

高速數字化函數允許捕捉和顯示電壓波形 和電流波形

先進觸發選項使得在正確點位精確地捕獲信號 成為可能

利用內建圖表工具，可以對來自4個讀取緩沖器的測量結果或波形即刻進行顯示和比較

DMM 7510 7位半觸摸屏數采萬用表

• 高精度萬用表，具有3位半至7位 半分辨率

• 1年直流電壓基本準確度為14 PPM

• 100mV、1Ω和10μA量程提供低電 平信號測量所需的靈敏度

• 進行高精度低電阻測量，具有偏移 補償電阻、4線和干電路功率

• 通過1MS/s數字化儀捕捉和顯示波 形或瞬態事件

• 更大的內存緩沖器；以標準模式存 儲1100萬個讀數或以壓縮模式存儲 2750萬個讀數

• 自動校準特性實現溫度和時間漂移 最小化，從而提高精度和穩定性

• 通過5英寸高分辨率觸摸屏界面可 以顯示更多

• 通過前面板的USB存儲端口可以 快速保存讀數和屏幕圖像

• 多個連接選項：GPIB, USB, 與 LXI兼容的LAN接口

• 2年規范允許更長的校準周期

高度自信地進行苛刻測量

DMM7510的設計充分利用吉時利的低電平測量專長。低噪聲輸入級和32位A/D 轉換器等特性，使得該儀器能提供通常只有計量級儀器才具有的直流精度，但價格 只是這些解決方案的一半左右。DMM7510的100mV、10Ω和10μA量程為當今苛刻 的電子設計提供低信號測量所需的靈敏度。除了1年和2年高精度規范，其自動校準 功能確保校準周期之間的更大精度。

DMM7510的1V直流噪聲性能與6位半和8位半數字萬用表的直流噪聲性能比較。所有數據都是在1個采 樣工頻周期內、在輸入端低熱短路情況下得到的。

15個測量函數

DMM7510提供15個測量功能。除了數字化電壓和電流函數，它還包括電容、 交流電壓和交流電流、溫度(RTD、電熱調節器和熱電偶)、2線和4線電阻、干電路 電阻、周期、頻率、二極管測試和直流電壓比。該儀器的扁平菜單結構允許快速配 置并提高可用性。其直覺設計允許用戶學習怎樣操作儀器，以及更迅速、更有信心 地開始器件測量。

DMM7510測量能力

為更高的測試生產率而設計

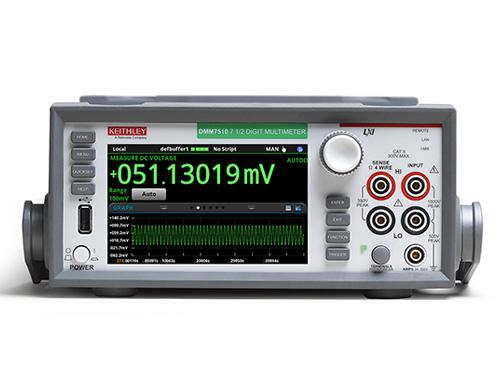

除了先進的觸摸屏，DMM7510的前面板提供多種特性，用于提高其速度、 用戶友好性和可學習性，包括USB 2.0存儲I/O端口、HELP按鍵、旋轉導航/控 制旋鈕、前/后輸入選擇按鈕。所有的前面板按鈕都采用背光，以提高可視性。

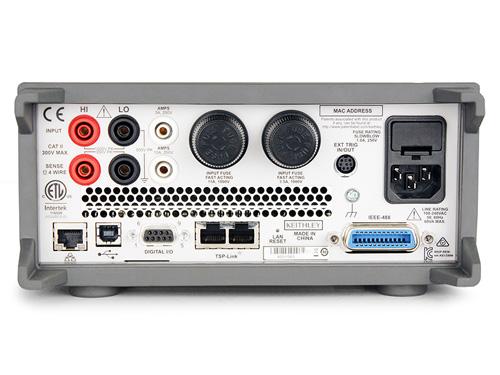

DMM7510的后面板可以提供連接與控制，包括輸入連接器、程控接口(GPIB, USB 2.0, LXI/Ethernet), D-sub 9針數字I/O端口(用于內部/外部觸發信號和處理程序控制), TSP-Link?插孔，用于與其他TSP 支撐儀器的連接，從而簡化多儀器測試方案的配置。

靈活的系統集成與編程

為了給用戶提供最大的編程靈活性并簡化多儀器測試系統配置，DMM7510包含功能 強大的吉時利測試腳本處理器(TSP?)系統和SCPI編程方式。嵌入式腳本能力允許直接在 儀器上運行功能強大的測試腳本，無需外部PC控制器。這些測試腳本是完整的測試程序， 它們基于易用、高效和簡潔的腳本語言L(fǎng)ua (www.lua.org)。腳本是儀器控制指令和/或程 序語句的集合。程序語句控制腳本執行并提供變量、函數、分枝、環路控制等功能。這使 得用戶可以創(chuàng )建功能強的測量應用，從而大幅縮短開發時間。測試腳本可能包括可由傳統 編程語言（包括決策算法）執行的任意程序序列，因此該儀器可以管理測試的方方面面， 無需與PC進行決策溝通。這避免了因GPIB、以太網或USB流量擁擠而引起的延遲，并大 幅縮短整個測試時間。

TSP技術還提供“主機更少的通道擴展”。TSP-Link通道擴展總線和100 Base T以 太網電纜，允許多部DMM7510儀器與TSP支撐的其他儀器以主從配置方式進行連接，因 此，它們可以作為一個集成系統而運行。這些儀器包括2450型和2460型交互數字源表源 測量單元（SMU）儀器、2600B系列數字源表源測量單元（SMU）儀器以及3700A系列 開關/萬用表系統。TSP-Link支持在每個GPIB或IP地址配置多達32部?jì)x器，因此很容易 擴展系統滿足應用需求。

當進行程控編程時，標準SCPI編程方式支持DMM7510新特性的利用。此外，該儀器 與許多其他數字萬用表使用的SCPI語言代碼兼容。這個代碼兼容性避免了新儀器進行能 力升級時遇到的重寫代碼問題。

免費的儀器控制啟動軟件

吉時利KickStart儀器控制啟動軟件使用戶在幾分鐘內開始測量

KickStart包括提高測試效率的多種函數：

• 儀器專用用戶界面面板

• 手動儀器配置

• 基本的讀數顯示和數據圖表

• 日志

• 本地X-Y數據繪圖

• 平移與縮放

• 基本統計(儀器自備, mX+b)

• 保存/輸出數據

• 使用任意程控接口(GPIB, USB, LAN)連接

• 保存儀器設置

• 屏幕截圖

• 命令行對話框

隨時可用的儀器驅動簡化編程

規范條件

這個文件包括DMM7510型7位半數字圖形采集萬用表儀 器規范和補充信息。規范是DMM7510型儀器的測試標 準。一經出廠，DMM7510型儀器就滿足這些規范。補充 值和典型值是不保證的，它們適用于23°C (7 僅3°作F)為，有 用 信息提供。測量精度是利用DMM7510終端在以下條件下 獲得的：

• 溫度23° ±5°C, 相對濕度5%～80%，非冷凝。

• 經過90分鐘預熱周期。

• 1 PLC或5 PLC; NPLC設置低于1 PLC,對于峰值 噪聲不確定性，根據RMS噪聲表，增加量程適當 的ppm。

• 除非特別說明，啟用自動調零。

• 程控檢測操作或適當歸零本地操作。

• 校準周期：1年或2年(校準周期可能根據客戶需求 而變化)。

• TACAL?= 最近一次自動校準的環境溫度。

• TCAL?= 最近一次外部校準的環境溫度；工廠校準 在23° ±1°C進行。

直流電壓

精度（輸入阻抗自動） ">

?

RMS噪聲(增加峰值噪聲不確定性)7

• 適用于±ppm量程。

• 對于≥1 PLC，在直流規范中包括峰值噪聲不確定性。

• 對于＜1 PLC，在測量中增加峰值噪聲不確定性。

• 輸入阻抗設置為自動。

實例:

• 在0.006 PLC時10V: 1.2 (來自精度表) + 11 (增加峰值噪聲不確定性) = 12.2 ppm量程

• 在1 PLC時10V: 1.2 + 0 = 1.2 ppm量程

直流電源檢測精度

直流電壓比率

如果輸入信號≥量程的1%，則比率精度 = ±[[VINPUT ppm of reading + VINPUT ppm of range * (VINPUT range /VINPUT input)] + [VSENSE ppm of reading + VSENSE ppm of range * (VSENSE range/VSENSE input)]].

?

1. 除了對于1000V量程超過1%以外，對于所有量程超出額定量程的20%。
2. 相對于校準精度。
3. 每度增加TCAL±5°C。
4. 歸零時，使用Rel函數和外部電纜。
5. 條件為自動校準30天內, TOPER ±5°C from TACAL。
6. 對于超過500V的信號電平，對于超過500V的測量結果，為讀數規范的ppm增加0.02 ppm/V。
7. 噪聲值基于自動調零開啟時的1000個讀數，并使用低熱4線短路。VRMS噪聲是典型值。保證額外峰值噪聲。
8. 線路同步開啟。
9. 每度增加TCAL?±5°C。

直流電壓特征

ADC線性: 1.0 ppm讀數 + 1.0 ppm量程
輸入阻抗:
100mV-10V量程: 可選擇 >10GΩ ||<400pF (自動)或 10MΩ ±1% (10MΩ)。
100V-1000V量程: 10MΩ ±1%。
輸入偏置電流: 在23°C時，<50pA，條件為:自動調零關閉或輸入阻抗10MΩ。
共模電流: 在1MHz帶寬，峰峰值<2.1μA。
在1kHz帶寬，峰峰值<100nA。
共模電壓: 500Vpeak LO端至底板最大值。
直流電壓自動調零關閉誤差:
對于±1°C和≤10 min, 增加 ±(讀數的8ppm + 15μV)。

串模抑制

對于直流電源，線路頻率±0.1%。

?

共模抑制

對于直流電源以及LO端1kΩ失衡，交流共模抑制比為70dB。

?

電阻

增強準確度(自動校準30天以?xún)? TOPER ±5°C源自TACAL)10

?

準確度19

????????????

10. 規范是針對4線電阻的，對于≤10kΩ的測量，偏置補償開啟，
對于≥10kΩ的測量，偏置補償關閉。僅1Ω量程僅用于4線電阻。
對于2線電阻，利用Rel，為量程不確定性的ppm增加50mΩ。
如果沒有Rel但有1756型測試線，為量程不確定性的ppm增加100mΩ。
11. 對于所有量程，20%過量程。
12. 偏置補償關閉時，測試電流±5%。
13. 相對于校準準確度。
14. 每度增加TCAL ±5°C。
15. 規范針對外部電纜和負載電容<1nF。
16. 偏置補償開啟時，為ppm讀數增加10ppm的不確定性。
17. 對于4線1MΩ，開啟引線探測器，為ppm讀數增加10ppm的不確定性。
18. 對于HI和LO中引線電阻失配<10%而言。
19. 規范是針對4線電阻的，對于≤10kΩ的測量，偏置補償開啟，對于≥10kΩ的測量，偏置補償關閉。僅1Ω量程僅用于4線電阻。對于2線電阻，利用Rel，為量程不確定性的ppm增加50mΩ。如果沒有Rel但有1756型測試線，為量程不確定性的ppm增加100mΩ。
20. 對于所有量程，20%過量程。
21. 偏置補償關閉時，測試電流。
22. 相對于校準準確度。
23. 每度增加TCAL ±5°C。
24. 規范針對外部電纜和負載電容<1nF。
25. 偏置補償開啟時，為ppm讀數增加10ppm的不確定性。
26. 對于4線1MΩ，開啟引線探測器，為ppm讀數增加10ppm的不確定性。
27. 對于HI和LO中引線電阻失配<10%而言。

電子開路直流電壓 28

4線歐姆(≤10kΩ)偏置補償開啟

RMS噪聲(增加峰值噪聲不確定性) 29

• 適用于±ppm量程。

• 對于≥1 PLC，在直流規范中包括峰值噪聲不確定性。

• 對于＜1 PLC，在測量中增加峰值噪聲不確定性。

實例:

?

2線歐姆

RMS噪聲(增加峰值噪聲不確定性) 29

• 在0.006 PLC時1 kΩ:3 (來自精度表) + 26 (增加峰值噪聲不確定性)= 29 ppm量程。

• 在1 PLC時1 kΩ: 3 + 0 = 3 ppm量程。

• 適用于±ppm量程。

• 對于≥1 PLC，在直流規范中包括峰值噪聲不確定性。

• 對于＜1 PLC，在測量中增加峰值噪聲不確定性。

• 實例:

  ?

  NPLC	數字	10Ω	100Ω	1kΩ	10kΩ
  5	7?	1.1	0.8	0.1	0.2
  1	7?	0.6	0.6	0.09	0.4
  0.2 30	6?	2(17)	2(10)	0.2(1.5)	0.8(6.3)
  0.2	6?	2(17)	2(14)	0.3(1.6)	0.8(6.4)
  0.06	5?	3(22)	3(19)	0.4(3.7)	2(12)
  0.006	4?	6(50)	6(50)	3(21)	6(43)
  0.0005	3?	30(300)	30(230)	20(150)	30(210)

  電阻特性

  4線歐姆引線電阻最大值:對于1Ω量程，每根引線電阻最大值為5Ω；對于10Ω
