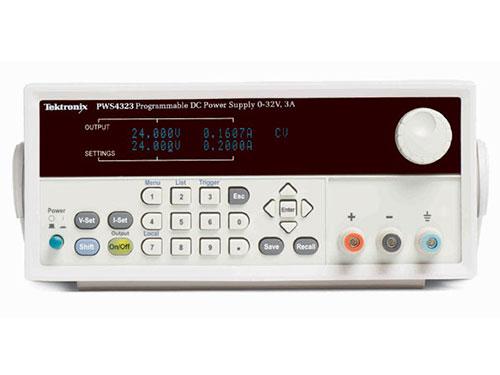

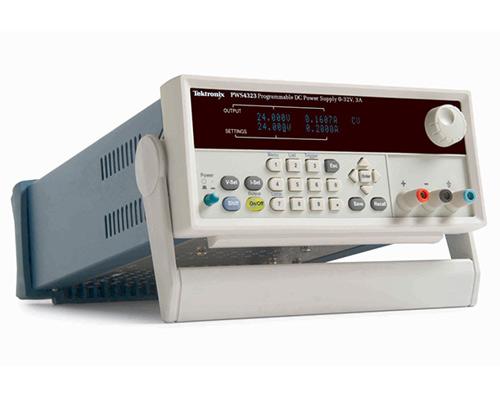

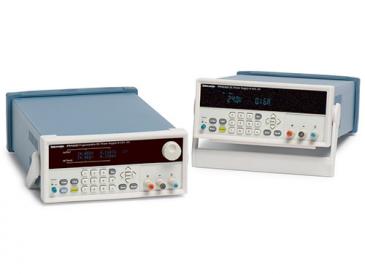

泰克 PWS4000 USB 可編程直流電源
PWS4000 可編程電源系列具有很大電壓和電流范圍，為您的測試臺增添更多功能。 基本電壓精度 0.03%，噪聲低于 5 mVp-p，讓您對直流電源的輸出值盡管放心。 列表模式和用于遠程編程的 USB 端口，可加快復雜的測試開發。 PWS4000 電源系列能夠快速準確地生成您所需要的電源。
特點 | 優勢 |
| 線性調節 | 為您的設備提供清潔電源，紋波和噪聲低于 5 mVp-p。 |
| 基本電壓精度優于 0.03% | 0.03% 電壓和 0.05% 電流基本精度，讓您對電源輸出值放心無憂。 |
| 最高 72 V 輸出電壓 | 用一臺電源為多種應用生成所需電源。 |
| 過壓保護 (OVP) 和最大電壓設置 | 通過集成的 OVP 電路和微處理器控制的最大電壓設置，保護被測設備不會意外損壞。 |
| 遠程感應輸入 | 消除引線電壓降影響，為您的被測設備提供準確電壓。 |
| 列表模式 | 通過內置列表模式可定義最多 7 個自定義測試序列，每個序列最多 80 個電壓和電流級別。 |
| 40 個設置存儲器 | 將設置保存到內部的設置存儲器內，簡化復雜測試。 以后需要運行測試時，需要調出該設置即可。 |
| 數字鍵盤 | 用直接輸入鍵盤快速設置準確的電壓和電流值。 |
| 高亮度顯示器 | 電源的儀表讀數和極限值顯示一目了然，高亮度顯示器讓讀取非常便利。 |
| 用戶可定義密碼 | 通過鎖定電源的前面板，防止關鍵測試中發生意外調節。 |
| 個人計算機互聯性 | 使用 USB 設備端口方便連接到個人計算機；用您最喜歡的編程環境或者附帶的 NI LabVIEW SignalExpress 軟件遠程控制您的電源。 |
主要特點和優點
主要性能指標
線性穩壓電源
高達72 V 輸出電壓
0.03% 基本電壓精度
0.05% 基本電流 精度
p-p 紋波和噪聲
提供的功能和特點
在明亮的顯示器上同時顯示輸出電壓、電流和極限
可以調節過壓保護
通過數字鍵盤直接輸入參數
最多存儲40 種用戶自定義設置
列表模式，逐步通過存儲的設置，執行測試順序
遠程傳感，補償引線電阻
連接
后面輸出和觸發/ 狀態線路
后面板上提供了USB 設備端口，快速連接PC，進行遠程編 程
包括National Instrument LabVIEW SignalExpressTM?TE 限 定版軟件，連通測試平臺
三年保修
三年保修
寬電流和電壓范圍及靈活的功能使得PWS4000 系列電源成為 多功能工作臺儀器。由于0.03% 基本電壓精度和0.05% 基本 電流精度，您可以對電源輸出值樹立信心。遠程傳感功能消除 了引線中電壓下跌造成的影響，p-p的噪聲進一步保證了 準確的功率測量結果。列表模式和遠程編程使用的USB端口加 快了復雜測試的開發速度。PWS4000 系列電源迅速準確地為 您的應用提供了所需的處理能力。
全面控制輸出
PWS4000 系列所有型號都有一個過壓保護電路，在輸出電壓 因任何原因超過用戶指定門限時，會降低輸出電壓。PWS4000 系列還包括一種設置，允許防止電壓因意外調節超出指定極 限。
設置相應電流極限對防止被測設備損壞至關重要。通過 PWS4000 數字鍵盤，您可以在開始測試前，迅速準確地指定 電流極限。顯示屏上一直可以看到電流極限，讓您知道這種重 要設置。用戶自定義口令可以鎖住前面板，防止在關鍵測試過 程中發生不想要的調節。
專業設計，讓您的工作更輕松
PWS4000 系列電源采用專門設計，使用簡便，提供了您預期 泰克提供的熟悉操作。
直觀操作
旋轉旋鈕及用戶可選擇步長，可以簡便地檢查電路對電壓或電 流變化的響應。直接輸入數字鍵盤簡化了設置精確電壓和電流 值的工作。
明亮的顯示器
明亮的真空熒光顯示器在遠處、在斜角、或在光線暗時都能看 清屏幕上的內容。用戶一直可以看清儀表讀數和極限，您不需 要按按鈕，就可以看到極限值。
設置存儲器
為在重復測試時節約時間，您只需按Save 按鈕，就可以把儀 器設置保存在40 個內存位置的其中一個位置上。每次在您想 調用設置時，您只需按Recall按鈕，選擇所需的設置就可以了。
加快復雜的測試開發速度
內置列表模式允許為測試指定自定義的電壓和電流步長順序。 可以定義最多7個列表，每個列表可以有最多80個步長。列表 可以配置成在外部觸發或按前面板按鈕時逐步通過順序。也可 以指定每個步長的時長，儀器將自動逐步通過順序。如需提高 靈活性，可以使用后面板上的USB設備端口，簡便地把電源連 接到PC 上，實現遠程編程。
連通工作臺，實現智能調試
您可以使用首選的編程環境，通過USBTMC 標準設備端口控 制PWS4000，還可以使用專用的泰克版National Instrument LabVIEW SignalExpressTM軟件，迅速獲得結果。每臺 PWS4000系列電源都標配免費的限定版SignalExpress軟件， 提供了基本儀器控制、數據記錄和分析功能。選配的專業版軟 件提供了200種內置功能，提供了更多的信號處理、高級分析、 掃描、極限測試和用戶自定義步驟功能。
SignalExpress支持多種泰克工作臺儀器*1，使您能夠連接整個 測試平臺。然后，您可以從一個直觀的軟件界面中訪問每臺儀 器提供的多功能工具。您可以自動進行要求多臺儀器的復雜測 量，在更長的時間周期內登錄數據，對多臺儀器的數據實現時 間相關，簡便地捕獲和分析結果，所有這一切都從PC上完成。 只有泰克提供了由智能儀器組成的連通測試平臺，簡化和加快 復雜設計的調試工作。
特點
電氣技術數據
| 說明 | PWS4205 | PWS4305 | PWS4323 | PWS4602 | PWS4721 |
|---|---|---|---|---|---|
| DC 輸出額定值 | |||||
| ? ?電壓 | 0 - 20?V | 0 - 30?V | 0 - 32?V | 0 - 60?V | 0 - 72?V |
| ? ?電流 | 0 - 5?A | 0 - 5?A | 0 - 3?A | 0 - 2.5?A | 0 - 1.2?A |
| 最大功率 | 100?W | 150?W | 96?W | 150?W | 86?W |
| 負載穩定 | |||||
| ? ?電壓 | |||||
| ? ?電流 | |||||
| 線路穩定 | |||||
| ? ?電壓 | |||||
| ? ?電流 | |||||
| 紋波和噪聲 (20 Hz-7 MHz) | |||||
| ? ?電壓 | RMS p-p | RMS p-p | RMS p-p | RMS p-p | RMS p-p |
| ? ?電流 | RMS | RMS | RMS | RMS | RMS |
| 設置分辨率 | |||||
| ? ?電壓 | 1?mV | 1?mV | 1?mV | 1?mV | 2?mV |
| ? ?電流 | 0.1?mA | ||||
| 設置精度 (可遠程, 25?°C ± 5?°C) | |||||
| ? ?電壓 | ±0.03% + 3?mV | ±0.03% + 3?mV | ±0.03% + 3?mV | ±0.03% + 6?mV | ±0.03% + 6?mV |
| ? ?電流 | ±0.05% + 2?mA | ±0.05% + 2.5?mA | ±0.05% + 2?mA | ±0.05% + 1.5?mA | ±0.05% + 1?mA |
| 儀表分辨率 | |||||
| ? ?電壓 | 1?mV | ||||
| ? ?電流 | 0.1?mA | ||||
| 儀表精度(25?°C ± 5?°C) | |||||
| ? ?電壓 | ±0.02% + 3?mV | ±0.02% + 2.5?mV | ±0.02% + 3?mV | ±0.02% + 6?mV | ±0.02% + 5?mV |
| ? ?電流 | ±0.05% + 2?mA | ±0.05% + 2.5?mA | ±0.05% + 2?mA | ±0.05% + 1.5?mA | ±0.05% + 1?mA |
| 電壓瞬態響應, 穩定時間 | |||||
| ? ?負載變化 | 從0.1 A 變為1 A 后, 變到75 mV 最后值以內的時間 | ||||
| ? ?設置變化, 上升 | 從1 V 變為11 V 后, 變到75 mV 最后值以內的時間 | ||||
| ? ?設置變化, 下降 | 從11 V 變為1 V 后, 變到75 mV 最后值以內的時間 | ||||
| 過壓保護 | |||||
| ? ?范圍 (典型值) | 1?V - 19?V | 1?V - 29?V | 1?V - 31?V | 1?V - 59?V | 1?V - 71?V |
| ? ?精度 (典型值) | ±(0.5%設置值 + 0.5V) | ||||
| ? ?響應時間 (典型值) | |||||
顯示器
| 真空熒光顯示器。 |
存儲器
| 存儲40 種設置。 |
列表模式
| 可以定義最多7個列表，每個列表最多80個步長，每個步長包 括電壓 極限和電流極限。對連續順序，每個步長還包括時長。 |
后面板連接
| 特點 | 說明 |
|---|---|
| 通信 | USB 設備端口，B 型連接器，兼容 USBTMC GPIB，選配(要求TEK-USB-488 GPIB 到USB 適配器) |
| 輸出、傳感、狀態和控制 | 可拆卸螺釘端子塊傳送下述信號: |
| ? ?輸出通道 | 復制前面板輸出 |
| ? ?遠程傳感線路 | 遠程傳感連接 |
| ? ?控制輸入 | 多功能TTL 輸入，可以作為觸發輸入、 輸出控制線路或數字輸入使用 |
| ? ?狀態輸出 | 多功能TTL 輸出，可以作為故障指示 或數字輸出使用 |
電源
| 特點 | 說明 |
|---|---|
| 110?V AC設置 | 99?VRMS?- 132?VRMS |
| 220?V AC設置 | 198?VRMS?- 264?VRMS |
| 頻率 | 47?Hz - 63?Hz |
| 功耗 | |
| ? ?PWS4205/4323/4721 | 350?VA |
| ? ?PWS4305/4602 | 700?VA |
物理特點
| 外觀尺寸 | 毫米 | 英寸 |
|---|---|---|
| 高 | 88 | 3.47 |
| 寬 | 214 | 8.45 |
| 厚 | 355 | 13.9 |
| 重量 | 公斤 | 磅 |
| PWS4205 | 9.0 | 19.8 |
| PWS4305 | 9.6 | 21.2 |
| PWS4323 | 9.0 | 19.8 |
| PWS4602 | 9.6 | 21.2 |
| PWS4721 | 9.0 | 19.8 |
環境和安全
| 特點 | 說明 |
|---|---|
| 溫度 | |
| ? ?工作溫度 | 0?°C - +40?°C |
| ? ?貯存溫度 | –20?°C - +70?°C |
| 相對濕度(無冷凝) | |
| ? ?工作相對濕度 | +40°C以下時5% - 95% 相對濕度 |
| ? ?貯存相對濕度 | +40°C以下時5% - 95% 相對濕度 +40°C以上+70°C以下時5% - 60% 相對濕度, 無冷凝 |
| 高度 | |
| ? ?工作高度 | 2000 米以下時可以實現100% 功能； 2000 米到 3000 米時，內部耗散不超 過全部功能的75%。 |
| ? ?貯存高度 | 最高4000 米 |
| 電磁兼容能力 | 歐盟: EN 55011, Class A; IEC 61000-3-2; IEC 61000-3-3, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11 美國: FCC, CFR Title 47, Part 15, Subpart B, Class A 澳大利亞: EMC 框架, 根據AS/NZS 2064 輻射標準演示 (工業、科技和醫療器械)。 |
| 安全 | 歐盟: 低壓指令2006/95/EC; EN61010-1 2001 美國: 美國公認測試實驗室，列入 UL61010-1-2004 加拿大: CAN/CSA C22.2 No. 61010-1 2004 |
保修
| 三年. |
