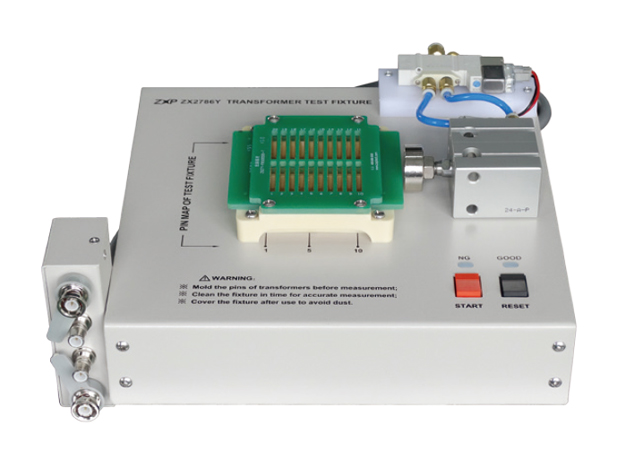

致新精密ZX2789-20P/24P系列變壓器綜合測試儀
致新精密ZX2789-20/24系列變壓器綜合測試儀
●ZX2789-20P/24P：20Hz～200kHz，分辨率1mHz
●ZX2789A-20P/24P：20Hz～300kHz，分辨率1mHz
●ZX2789B-20P/24P：20Hz～500kHz，分辨率1mHz
●ZX2789C-20P/24P：20Hz～1MHz，分辨率1mHz
- 型號： ZX2789-20P/24P
歡迎光臨本公司網站！由于網站產品信息存在更新不及時的情況，有些產品信息未能及時發布到網站上，不論您來我們網站是選型號還是買產品，煩請加一下上方客服衛星號（平臺不顯示衛星號，可以去我是網站查看衛星號），保證我們提供的服務您會(huì )滿意的，因為我們是提供專業服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會(huì )滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后您有相關問題隨時隨地發一條信息給我們，我們都會(huì )熱忱為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會(huì )：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 ?！钲谑忻锥骺萍加邢薰?/span>
致新精密ZX2789-20/24系列變壓器綜合測試儀
簡要說明 / INSTRUCTIONS
●A型自動，M型手動可選
●四端測試方式，優化的矩陣結構
●彈片接觸性能好、壽命長
●分布電容低，測試效果好
●可定制各種測試夾具或轉接板
●最多可編程20/24引腳變壓器
●ZX2789-20P/24P：20Hz～200kHz，分辨率1mHz
●ZX2789A-20P/24P：20Hz～300kHz，分辨率1mHz
●ZX2789B-20P/24P：20Hz～500kHz，分辨率1mHz
●ZX2789C-20P/24P：20Hz～1MHz，分辨率1mHz
●ZX2789-20P-ZFX：帶電源變壓器正反向測試功能
●還可選擇帶LCR功能的X型號

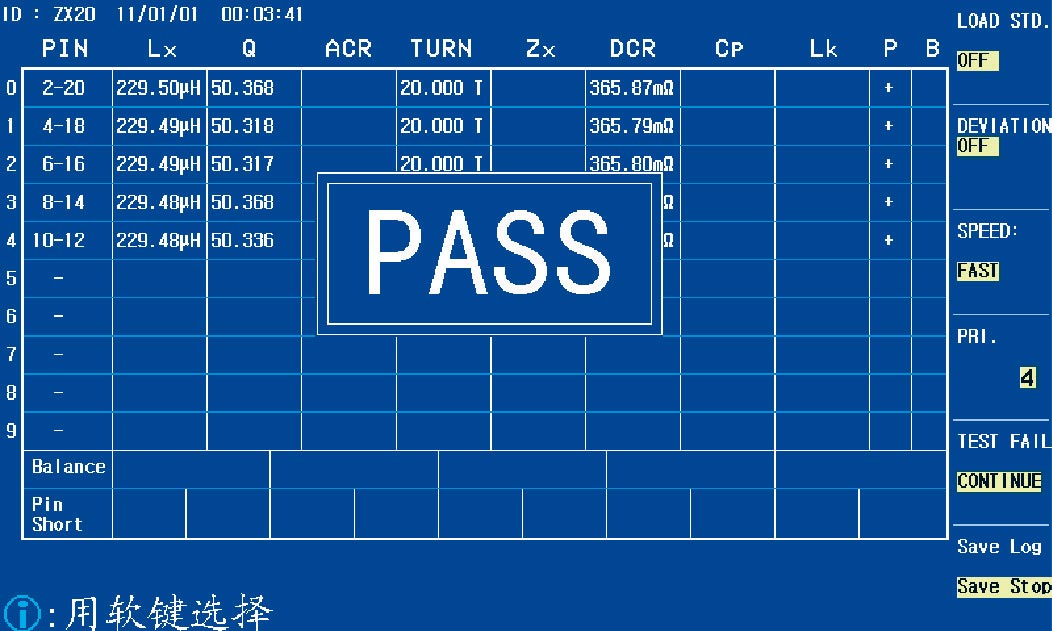

●還可選擇列表型操作界面
技術參數 / PARAMETER
功能與參數 | 顯示范圍 | ||
測試參數（LCR） | C、L、X、B、R、G、D、Q、ESR、Rp、DCR、θ、|Z|、 | |Z|，R，X, DCR | 0.01 mΩ～99.9999MΩ |
測試參數（變壓器） | 匝比，圈數，電感，電容，漏感，相位，品質因數，交 流電阻，直流電阻，平衡，引腳短路 | |Y|，G，B | 0.00001μS～99.9999S |
測試信號電平 | 0.005～2Vrms(可定制：0.005～5Vrms) | C | 0.00001pF～9.99999F |
信號源輸出阻抗 | 10Ω/CC、25Ω、50Ω、100Ω、10/100Ω | L | 0.00001μH～99999.9H |
測試速度 | 快速:75次/秒、中速20次/秒、慢速6次/秒 (1kHz以上頻 率)，超快：150次/秒 | D | 0.00001～9.99999 |
觸發方式 | 內部、手動、自動、外部、總線 | Q | 0.01～99999.9 |
內部直流偏置電壓 | -10VDC ～ +10VDC | Turns-Ratio | 1:0.01～100:1 |
等效電路 | 串聯、并聯 | θ(RAD) | -3.14159～3.14159 |
量程方式 | 自動、手動 | θ(DEG) | -179.999 o～179.999 o |
比較器 | 十檔分選，BIN0～BIN9、NG、AUX | Δ% | -999.999%~999.999% |
PASS/FAIL LED顯示 | |||
主機體積與重量 | 400mmx132mmx300mm，重量8.5Kg | ||
訂購信息 / ORDER
1.型號尺寸眾多，恕不一一列舉，用戶可根據以上尺寸的命名規則來咨詢、定制。
2.還可定制各種規格的夾具。
3.使用優質材料，可靠性及耐磨性高。
4.后綴A兼容2819X底座、后綴B兼容3250底座、后綴C兼容5235底座。
