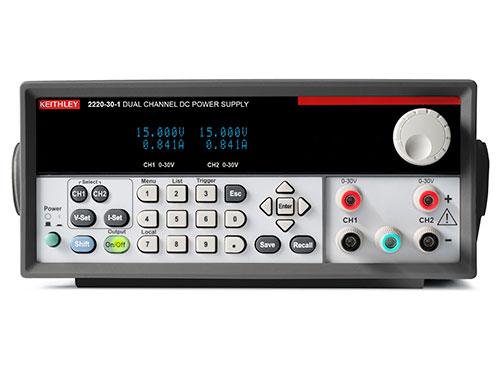

泰克Keithley 2220/2230/2231 多輸出直流電源

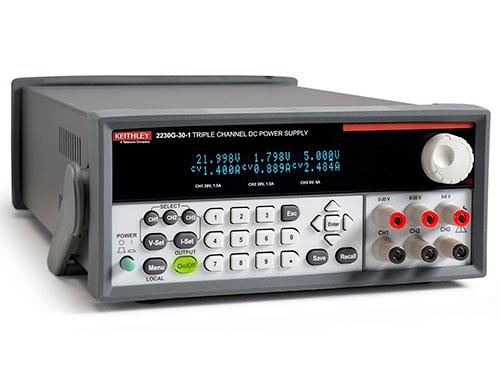

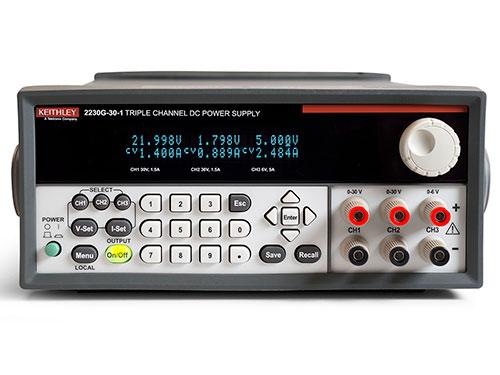

2220 和 2230 系列多通道可編程直流電源，非常適合測試需要多個電源的各種設備、電路板、模塊和產品，經濟實惠。 2200 系列電源提供兩條通道，每條通道可以輸出高達 30V 的電壓和高達 1.5A 的電流。 2230 系列電源包括兩條 30V/1.5A 通道，還包括一條 6V 通道，可輸出高達 5A 的電流為數字電路供電。 2231A-30-3 型的兩條通道分別在電流為 3A 時可以提供高達 30V 的電壓；第三條通道在電流為 3A 時可以提供高達 5V 的電壓。

2231A-30-3型3通道直流電源總輸出功率為195W，可以為多種電路和器件的 臺式測試提供所需的功率。其中，兩個通道均可以提供30V@3A，第3個通道可以 提供5V@3A。2231A-30-3型電源在不降低性能或便利性的同時，為您提供所需的 多用性和易用性，因此，它將成為您工作臺上的唯一直流電源。

主要特點:

• 通過1臺儀器獲得3個獨立、隔離、 可調的輸出

• 輸出總功率195W，包括2個?30V@3A輸出和1個5V@3A輸出

• 0.06%電壓測量基本準確度， 0.2%電流測量基本準確度

• 直流電源輸出噪聲低于5mVp-p

• 連續顯示3個通道的電壓和電流 測量結果

• 將2個30V通道進行串聯或并聯， 可以使輸出電壓或電流翻倍

• 可在30個設置內存中的任意位置， 存儲常用的測試配置

• 利用每個通道的輸出定時器， 可以在預先設置的測試時間 之后關閉任何輸出

• 利用可選配的USB適配器，可以 通過計算機控制電源

應用

• 工科和理科學生實驗室

• 服務工作

• 電子設計

高質量直流電源

2231A-30-3型電源基于線性化設計，每個輸出的噪聲低于5mVp-p。其電壓和 電流基本測量準確度分別是0.06%和0.2%。負載電壓和負載電流回讀結果提供同樣 級別的精度，因此您可以確信為待測器件(DUT)提供了高精度、低噪聲電壓和電流。

3個完全獨立的輸出

2231A-30-3型電源的每個輸出都是完全可編程的，可以彼此獨立地開啟和關 閉；它在1臺儀器內提供了3個電源。您可以通過同一臺儀器為印制電路板上的模擬 電路和數字電路上電，也可以為整個器件上電。

所有輸出都彼此隔離，且接地隔離

每個輸出都可以為不同接地基準的電路供電。每個輸出的低連接都不與其他輸 出相連。這意味著，一個電源可以測試3個不同接地基準上的3個獨立電路，或者為 變壓器電路或光隔離電路供電。此外，所有輸出都參考接地，因此2231A-30-3型 電源可以為浮動電路和接地電路供電。

2231A-30-3型電源具有3個完全獨立可編程輸出， 它們彼此電氣隔離。這允許它們?yōu)椴煌拥鼗鶞实?電路（如光隔離電路）供電。

為雙極電路供電

由于2231A-30-3型電源輸出是 隔離的，因此，通過將一個輸出地 高端連接至雙極電路的公共參考點， 可將該輸出轉化為負源。第二個輸 出的低端可與同一公共基準點相連。 其結果是，一個正輸出和一個負輸 出。如果在這個配置中使用兩個30V 通道，那么利用2231A-30-3型電源 的跟蹤功能，可以同時改變兩個輸 出。這允許在同一時間改變兩個通 道，并使其輸出保持在同一量級。

提供60V或6A電源

當應用需要輸出超過30V或3A的電源時，將兩個30V通道進行組合，就可以使 輸出翻倍。將兩個輸出進行串聯，可以提供60V電源；將兩個輸出進行并聯，可以 提供6A電流。為了方便讀數，避免混淆，2231A-30-3型電源顯示屏將顯示所有輸出， 包括電壓或電流。此外，電源還可以控制輸出，以提供所需的電壓或電流。無需對 每個通道進行獨立設置；電源將為您管理通道，因此，實現通道組合并不復雜。

對兩個30V通道進行串聯或并聯，可以使輸出電源翻倍，達到60V，或者使輸出電流翻倍，達到6A。 2231A-30-3型電源具有串聯和并聯模式，可以管理通道，并顯示所有輸出。這個顯示屏給出電源的 并聯模式，包括輸出電源和并聯通道的整個電流。

測試、監視和保護電路更容易

• 旋轉按鈕或通過鍵盤準確地輸入輸出數值，可以調節輸出，設置分辨率為10mV 或1mA。

• 可以同時查看所有通道的電壓和電流讀數；2231A-30-3型電源顯示屏同時顯示 來自所有3個輸出的讀數。

• 通過每個輸出的過壓保護設置，來保護待測器件（DUT）。

• 設置定時器，在編程時間之后就關閉輸出，避免在研電路上多余的應力。

• 對于經常使用的測試，可以通過存儲和調用儀器設置的辦法，迅速開始測試。您可以存儲30個測試設置。

通過3個獨立可編程輸出通道，可以以正確的序列、安全地為電路上電和斷電。

對電源進行控制，將數據上載至計算機

利用2231A-001型電源的USB適配器，可以通過計算機的USB接口，對2231A -30-3型進行控制，然后傳輸來自輸出的讀數，與其他測試數據一起，對待測器件 （DUT）性能進行更深入的分析。2231A-001 USB適配器為電源使用提供所需的 靈活性，可以手動或自動控制。

性能指標

直流輸出額定值：

最大功率：195W
負載調節：
電壓：≤0.02% + 4mV
電流：≤0.2% + 3mA
線性調節:
電壓：≤0.02% + 4m V
電流：≤0.2% + 3mA
波紋和噪聲 (20Hz–20MHz):
電壓：≤1mVrms/≤5mVp -p
電流：≤6mVrms
設置分辨率:
電壓：10mV
電流：1mA
設置準確度:
電壓：≤0.06% + 20m V
電流：≤0.2% + 10mA
讀數分辨率：
電壓：10mV
電流：1mA
讀數準確度：
電壓：≤0.06% + 20m V
電流：≤ 0.2% + 10mA
隔離電壓, 輸出-底板：相對于接地端，任何輸出隔離都高達240V (直流+交流峰值，交流峰-峰最大值3V，最高頻率60Hz)。
隔離電壓，輸出-輸出：相對于任何其他輸出端，任何輸出隔離都高達240V (直流+交流峰值，交流峰-峰最大值3V，最高頻率60Hz)。
跟蹤與組合模式：
跟蹤模式：當控制啟用后，將保持兩個30V輸出通道的輸出比率。
組合V1 + V2串聯模式：當CH1與CH2串聯時，可提供60V輸出電壓。儀表讀取組合電壓。
組合I1 + 12并聯模式：當CH1與CH2并聯時，可提供3A輸出電流。儀表讀取組合電流。

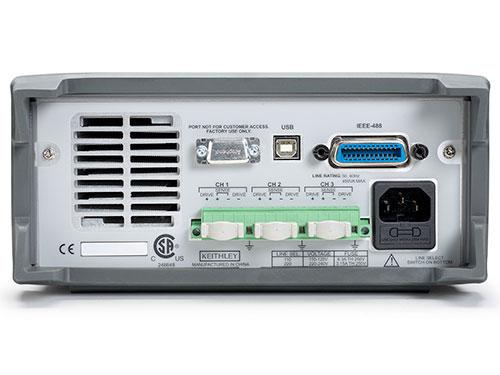

2231A-30-3型電源后面板包括通信端口、線路功率設置開關以及電源輸入連接器（含保險絲座）。

公共指標

內存：30個設置內存
輸出定時器范圍：0.1s～99999.9s
顯示屏：真空熒光顯示屏
連接：
前面板：電源輸出插孔：3套安全套香蕉插孔
后面板：DB9連接器，用于程控
過溫保護:如果電源內部溫度超過85°C，那么電源將自動關閉。
EMC標準：符合歐盟電磁兼容（EMC）指令。
安全標準：符合歐盟低電壓指令。
電源線額定值：110VAC/220VAC ±10%
電源線頻率：47Hz–63Hz
最大功耗：750VA
工作環境：溫度0～40°C, 相對濕度5%～80%（40°C以下）
存儲環境：溫度–20～70°C, 相對濕度5%～80%（40°C以下），相對濕度5%～80%（40～70°C）。
物理特征
高度：88.2 mm ( 3.5 in)
寬度：214.5 mm ( 8.5 in)
長度：354.6 mm (14 in)
凈重：7.10kg (15.7 lbs.)
裝運重量：9.40kg (20.7 lbs.)
保修期：3年
