ZX1378X150A是常州市致新精密電子有限公司推出的，由一臺ZX1378M直流偏置電流源+5臺ZX1378S，加上工控電腦組成的最大可以到150A的電感器疊加電流測試分析系統，同時輸出電壓高達11V，電腦軟件支持用戶設定電流進行列表掃描，并存儲數據。
系統可靠穩定抗沖擊能力強，經廣大客戶使用測試數據與國際大廠重合度高。電流列表掃描可選電感剩余率dL(%)或電感下降率Δ%顯示。
歡迎光臨本公司網站！由于網站產品信息存在更新不及時的情況，有些產品信息未能及時發布到網站上，不論您來我們網站是選型號還是買產品，煩請加一下上方客服衛星號（平臺不顯示衛星號，可以去我是網站查看衛星號），保證我們提供的服務您會(huì )滿意的，因為我們是提供專業服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會(huì )滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后您有相關問題隨時隨地發一條信息給我們，我們都會(huì )熱忱為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會(huì )：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 ?！钲谑忻锥骺萍加邢薰?/span>
致新ZX1378MX電感器直流偏置電流源測試系統
ZX1378X150A是常州市致新精密電子有限公司推出的，由一臺ZX1378M直流偏置電流源+5臺ZX1378S，加上工控電腦組成的最大可以到150A的電感器疊加電流測試分析系統，同時輸出電壓高達11V，電腦軟件支持用戶設定電流進行列表掃描，并存儲數據。
系統可靠穩定抗沖擊能力強，經廣大客戶使用測試數據與國際大廠重合度高。電流列表掃描可選電感剩余率dL(%)或電感下降率Δ%顯示。

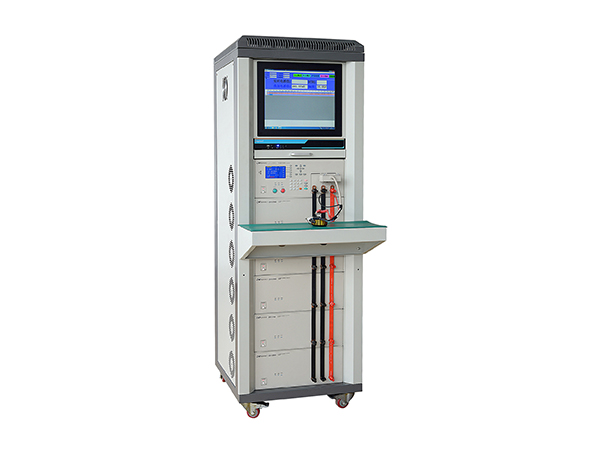

●ZX1378X150A最大150A,直流偏置電流源電感測試系統
技術參數 | ||||
型號 | ZX1378M | ZX1378MX | ZX1378S | |
顯示 | 4.3" LCD | 4.3" LCD | LED指示燈 | |
操作 | 實體按鍵+腳控開關 | 實體按鍵+腳控開關 | 受控于主機 | |
支持測量頻率 | 0Hz-2MHz | |||
電流范圍 | 0-25A | 0-25A | 單臺25A,可疊加8臺，共225A | |
電流 | 量程 | 0mA-1.000A | 1.000A-5.000A | 5.0A-225A |
步進 | 0.25mA | 1.25mA | 6.25mA*N(聯機臺數) | |
掃描調整時間 | 4ms-3600s | 10ms-3600s | 20ms-3600s | |
最大輸出電壓 | 11V（所有電流情況下均可輸出11V電壓!!!） | |||
最大允許直流電阻 | Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明） | |||
最大允許電感量 | Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明） | |||
量程方式 | 自動 | |||
啟動及停止控制方式 | START/STOP實體按鍵、4種腳控、總線 | |||
連續加載最大電流時間 | 保守2-3h，不間斷輸出 | |||
功能 | 儀器故障自檢；99組自定義文件管理；中英雙語；SCPI指令集 | |||
接口 | RS232、SlaverLink | SlaverLink | ||
體積(WxHxD) | 430mmx178mmx465mm | |||
重量（凈重） | 19kg | |||
型號 | ZX1378X150A電橋功能參數 | |
測試頻率 | 50Hz～200kHz，1.2萬多個頻率點 | |
測試參數 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P | |
測試電平 | 10mV-2Vrms | |
基本準確度 | 0.05% 精度表為準 | |
測試速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上頻率) | |
顯 示 范 圍 | |Z|，R, X | 0.01 mΩ ～ 99.9999MΩ |
|Y|，G，B | 0.00001μS～99.9999S | |
C | 0.00001pF～9.99999F | |
D | 0.00001～9.99999 | |
DCR | 0.01mΩ～99.9999MΩ | |
L | 0.00001μH～99999.9H | |
Q | 0.01～99999.9 | |
θ(RAD) | -3.14159～3.14159 | |
θ(DEG) | -179.999 °～179.999° | |
Δ% | -99.999%～99.999% | |
信號源輸出阻抗 | 30Ω、100Ω、10/CC | |
量程方式 | 自動、保持 | |
觸發方式 | 內部、手動、自動、外部、總線 | |
校準功能 | 開路/短路,全頻清零、點頻清零 | |
等效電路 | 串聯、并聯 | |
比較器 | 三檔分選，BIN0～BIN2 | |
PASS、HI、LOW(PASS/FAIL LED顯示) | ||
●系統提供0-150A恒流輸出
●過載報警指示并切斷輸出
●0.25mA精細的電流步進
●單一電流、步進掃描兩種電流輸出方式
●圖形化操作,中英文界面
●工控電腦系統及軟件，支持列表數據掃描及存儲
●電流列表掃描可選電感剩余率dL(%)或電感下降率Δ%顯示
