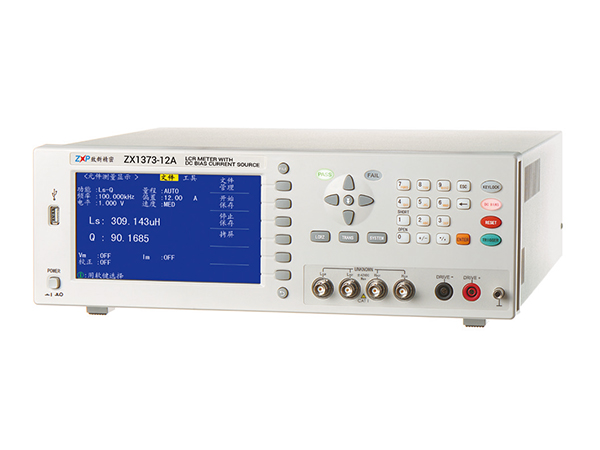

致新精密ZX1373/A/B電橋偏流一體機
ZX1373是內建高頻LCR數字電橋和0～12A直流偏置電流源的電橋偏流一體機，低達0.25mA的電流分辨率，可分析電感器中鐵心的特性，作為電感器質量檢測或產品特性的分析。內置的偏流源噪聲更小，控制更靈活，內建比較器，方便組建到電感器檢測的自動化生產線。
- 型號： ZX1373/ZX1373A/ZX137B
歡迎光臨本公司網站！由于網站產品信息存在更新不及時的情況，有些產品信息未能及時發布到網站上，不論您來我們網站是選型號還是買產品，煩請加一下上方客服衛星號（平臺不顯示衛星號，可以去我是網站查看衛星號），保證我們提供的服務您會(huì )滿意的，因為我們是提供專業服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會(huì )滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后您有相關問題隨時隨地發一條信息給我們，我們都會(huì )熱忱為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會(huì )：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 ?！钲谑忻锥骺萍加邢薰?/span>

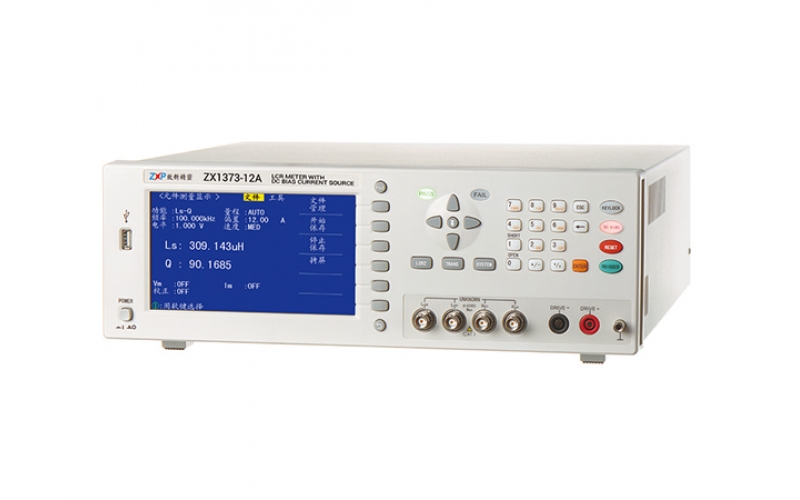

致新精密ZX1373/A/B電橋偏流一體機
簡要說明 / INSTRUCTIONS
ZX1373是內建高頻LCR數字電橋和0～12A直流偏置電流源的電橋偏流一體機，低達0.25mA的電流分辨率，可分析電感器中鐵心的特性，作為電感器質量檢測或產品特性的分析。內置的偏流源噪聲更小，控制更靈活，內建比較器，方便組建到電感器檢測的自動化生產線。
性能特點 / PERFORMANCE
●提供單臺0-12A恒流輸出
●支持開路后電流自動續流功能
●0.25mA精細的電流步進
●0Hz-500kHz頻率響應
●單一電流、步進掃描兩種電流輸出方式
●圖形化操作,中英文界面
●內置比較器，方便組建到電感器檢測的自動化生產線
技術參數 / PARAMETER
技術參數 | ||
型號 | ZX1373 | |
顯示 | 7" LCD | |
操作 | 實體按鍵+腳控開關 | |
支持測量頻率 | 0Hz-500kHz | |
電流范圍 | 0-12A | |
電流 | 量程 | 0mA-1.000A, 1.000A-5.000A, 5.0A-12A |
步進 | 0.25mA, 1.25mA, 6.25mA | |
掃描調整時間 | 4ms-3600s | |
最大輸出電壓 | 11V（所有電流情況下均可輸出11V電壓） | |
最大允許直流電阻 | Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明） | |
最大允許電感量 | Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明） | |
量程方式 | 自動 | |
啟動及停止控制方式 | START/STOP實體按鍵、4種腳控、總線 | |
連續加載最大電流時間 | 保守2-3h，不間斷輸出 | |
功能 | 儀器故障自檢；99組自定義文件管理；雙進度條指示；中英雙語；從機軟開關；實時操作；SCPI指令集；簡易雙顯計算器等 | |
接口 | RS232C、UsbHost、USB Device、Handler | |
電源要求 | 電壓：100～120 Vac或198～242 Vac | |
頻率：46～64 Hz，功率大于50 VA | ||
溫度濕度 | 0℃～40℃，相對濕度≤75% | |
體積(WxHxD) | 465mmx395mmx135mm | |
重量（凈重） | 9.9Kg | |
技術參數 | ||
型號 | ZX1373電橋功能參數 | |
測試頻率 | 50Hz～200kHz， 1.2萬多個頻率點 | |
測試參數 | C、L、X、B、R、G、D、Q、ESR、Rp、θ、 |Z|、|Y|、P | |
測試電平 | 10mV-2Vrms | |
基本準確度 | 0.05% 精度表為準 | |
測試速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上頻率) | |
顯 示 范 圍 | |Z|， R, X | 0.01 mΩ ～ 99.9999MΩ |
|Y|，G，B | 0.00001μS～99.9999S | |
C | 0.00001pF～9.99999F | |
D | 0.00001～9.99999 | |
DCR | 0.01mΩ～99.9999MΩ | |
L | 0.00001μH～99999.9H | |
Q | Q0.01～99999.9 | |
θ(RAD) | -3.14159～3.14159 | |
θ(DEG) | -179.999°～179.999° | |
Δ% | -99.999%～99.999% | |
信號源輸出阻抗 | 30Ω、100Ω、10/CC | |
量程方式 | 自動、保持 | |
觸發方式 | 內部、手動、自動、外部、總線 | |
校準功能 | 開路/短路,全頻清零、點頻清零 | |
等效電路 | 串聯、并聯 | |
比較器 | 三檔分選，BIN0～BIN2 | |
PASS、HI、LOW(PASS/FAIL LED顯示)
| ||
訂購信息 / ORDER
●1373最大12A,50Hz-200kHz電橋偏流一體機
●1373A最大12A,50Hz-300kHz電橋偏流一體機
●1373B最大12A,50Hz-500kHz電橋偏流一體機
