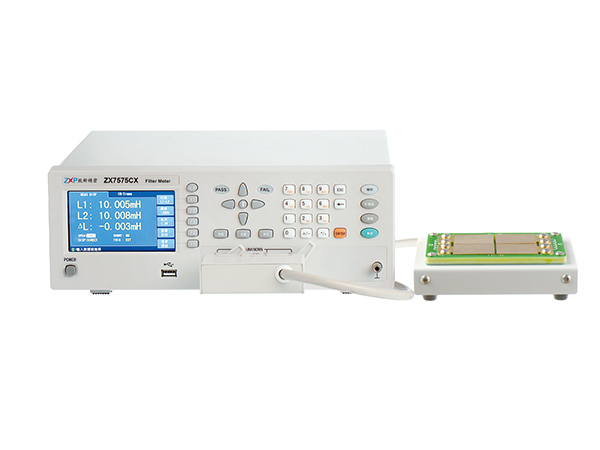

致新ZX7575HX/ZX7576HX共模電感平衡測試儀
共模電感平衡測試儀又叫：濾波器平衡測試儀，適用于各種共模電感、濾波器共模電感的Ls、DCR的平衡度測量。高達0.1%的測量精度，可滿足生產線質量保證、進貨檢驗及元件設計和評估的測量要求；配有比較全面的通訊和控制接口，連接自動化設備簡單，方便。
- 型號： ZX8517HX/ZX7575HX/ZX7576HX
歡迎光臨本公司網站！由于網站產品信息存在更新不及時的情況，有些產品信息未能及時發布到網站上，不論您來我們網站是選型號還是買產品，煩請加一下上方客服衛星號（平臺不顯示衛星號，可以去我是網站查看衛星號），保證我們提供的服務您會(huì )滿意的，因為我們是提供專業服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會(huì )滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后您有相關問題隨時隨地發一條信息給我們，我們都會(huì )熱忱為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會(huì )：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 ?！钲谑忻锥骺萍加邢薰?/span>
致新ZX7575HX/ZX7576HX共模電感平衡測試儀
簡要說明 / INSTRUCTIONS
共模電感平衡測試儀又叫：濾波器平衡測試儀，適用于各種共模電感、濾波器共模電感的Ls、DCR的平衡度測量。高達0.1%的測量精度，可滿足生產線質量保證、進貨檢驗及元件設計和評估的測量要求；配有比較全面的通訊和控制接口，連接自動化設備簡單，方便。
性能特點 / PERFORMANCE
●0.1%測試精度，測量速度快(蕞高40次/秒)
●性?xún)r(jià)比高，平衡器件測試不二選擇。
●合格與不合格LED燈指示、蜂鳴器提示
●支持U盤升級，可快速保存測量數據到U盤。
●測試條件保存,儀器內部50，U盤500組測試文件
●簡體中文、英文操作語言，操作簡單。
●鍵盤鎖定功能，關機自動保存測試條件，下次無需重新設定
●連接電腦方便，可實現數據記錄、保存、處理
●多種內阻模式可選
技術參數 / PARAMETER
型號 | ZX8517HX | ZX7575HX | ZX7576HX | |
測試頻率 | 50Hz～200kHz，42個點 | 100Hz、120Hz、 1kHz、10kHz | 50Hz～100kHz，36個點 | |
測試參數 | L、C、R、Q、|Z| | L、R、Q、|Z| | ||
測試速度 | 快速:40次/秒、中速:20次/秒、慢速:6次/秒 | |||
測試電平 | 10mV～1Vrms | 0.1Vrms、0.3Vrms、1.0Vrms | ||
信號源阻抗 | 30Ω、100Ω | |||
基本準確度 | 0.1%，精度表為準 | |||
量程方式 | 自動、保持 | |||
觸發方式 | 內部、手動、自動、外部、總線 | |||
校準功能 | 開路/短路、全頻清零、點頻清零 | |||
測試盒平衡治具 | 標配 | 標配 | 無 | |
顯示范圍 | |Z| | 0.1 mΩ ～ 99.999MΩ | 0.1 mΩ ～ 99.999MΩ | |
L | 0.0001μH～999.99H | 0.0001μH～9999.9H | ||
R | 0.01 mΩ ～ 99.999MΩ | 0.1 mΩ ～ 99.999MΩ | ||
Q | 0.1～9999.9 | 0.1～9999.9 | ||
θ(RAD) | -3.14159～3.14159 | -3.14159～3.14159 | ||
θ(DEG) | -179.99 o ～179.99o | -179.99 o ～179.99o | ||
Δ% | -99.999%～99.999% | -99.999%～99.999% | ||
DCR | 0.1 mΩ ～ 99.999MΩ | --- | ||
等效電路 | 串聯、并聯 | |||
比較器 | BIN0～BIN3、NG、AUX | |||
PASS、HI、LOW(PASS/FAIL LED顯示) | ||||
接口 | GPIB（選件） | |||
RS232C、UsbHost、Usb Device、Handler | ||||
存儲器 | 內部50組，外部U盤500組文件 | |||
溫度濕度 | 0℃～40℃，相對濕度≤75% | |||
電源要求 | 電壓：100～120 Vac或198～242 Vac | |||
頻率：46～64 Hz，功率大于50 VA | ||||
體積(WxHxD) | 310x110x315mm | |||
重量（凈重） | 5.5Kg | |||
訂購信息 / ORDER
●ZX8517HX：測試頻率50-200kHz，標配測試盒，平衡治具，連接設備方便。
●ZX7575HX：測試頻率100Hz-10kHz，標配測試盒，平衡治具，連接設備方便。
●ZX7576HX：測試頻率50Hz-100kHz，標配測試盒，平衡治具，連接設備方便。
致新ZX7575HX/ZX7576HX共模電感平衡測試儀
