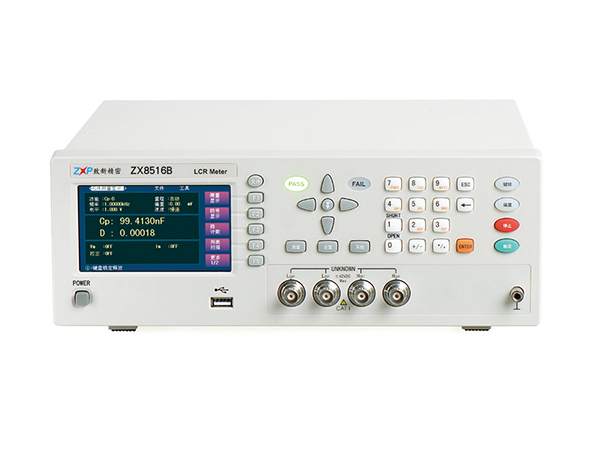

致新精密ZX8516AB/ZX8517AC LCR數字電橋
ZX8516B/ZX8517C數字LCR電橋是采用彩色TFT顯示屏幕的新一代阻抗測試儀器，其0.05%的基本精度，50Hz～200kHz的頻率范圍可進滿足來料檢驗、出貨檢驗，為產品質量提供保證。
- 型號： ZX8516A/ZX8516B/ZX8517A/ZX8517C
歡迎光臨本公司網站！由于網站產品信息存在更新不及時的情況，有些產品信息未能及時發布到網站上，不論您來我們網站是選型號還是買產品，煩請加一下上方客服衛星號（平臺不顯示衛星號，可以去我是網站查看衛星號），保證我們提供的服務您會(huì )滿意的，因為我們是提供專業服務的。您能在茫茫網海中，找到我們這里，說明與我們很有緣分，不管結果如何，讓我們從這里開始相識、相交到相見。從此以后不管您身在何方，只要您有任何產品問題都可以向我們咨詢，我們會(huì )滿懷熱情，盡最大的努力為您釋疑。您順手加個衛星備用，以后您有相關問題隨時隨地發一條信息給我們，我們都會(huì )熱忱為您解答，還可以為您提出一些相關專業的參考意見。一次簡單的相遇，交一生的朋友，買賣不成情誼在，這次不成，下次還有機會(huì )：合適——您今天下單；不合適——您改天下單；來與不來——友誼在；買與不買——情義在；一年又一年，我們一直都在翹首等待您的到來！米恩科技，誠信經營，用心服務 ?！钲谑忻锥骺萍加邢薰?/span>
致新精密ZX8516AB/ZX8517AC LCR數字電橋
簡要說明 / INSTRUCTIONS
ZX8516B/ZX8517C數字LCR電橋是采用彩色TFT顯示屏幕的新一代阻抗測試儀器，其0.05%的基本精度，50Hz～200kHz的頻率范圍可進滿足來料檢驗、出貨檢驗，為產品質量提供保證。
性能特點 / PERFORMANCE
●與國際品牌廠家LCR電橋測試數據可比性高（Keysight、WK）
●鍵盤鎖定功能，掉電數據保護功能
●列表掃描功能、開路、短路、負載校正功能
●簡體中文、英文操作語言
●進行測試數據、測試條件保存（U盤或內部）
●測試電壓、電流自動平衡調整功能（ALC）
●儀器內部50組，U盤500組測試文件，可隨時調用
●U盤可支持格式FAT16、FAT32文件系統
技術參數 / PARAMETER
型號 | ZX8516A | ZX8516B | ZX8517A | ZX8517C | ||
測試頻率 |
50Hz～200kHz， 1.2萬多個頻率點 |
50Hz～200kHz， 37個頻率點 | 50Hz,60Hz,100Hz,120Hz, 200Hz,400Hz,500Hz,1kHz, 2kHz,4kHz,5kHz,10kHz, 20kHz,40kHz,50kHz,100kHz， 共16個頻率點 |
50Hz,60Hz,100Hz,120Hz,1kHz, 10kHz,20kHz,40kHz, 50kHz,100kHz,共10點 | ||
測試參數 |
C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P | C、L、X、B、R、G、D、Q、 ESR、DCR、TURN、Rp、θ、 |Z|、|Y|、P | ||||
測試電平 | 10mV-2Vrms | |||||
基本準確度 | 0.05% 精度表為準 | |||||
測試速度 | 快速:50次/秒、中速20次/秒、慢速6次/秒(1kHz以上頻率) | |||||
顯 示 范 圍 | |Z|, R, X | 0.01 mΩ～99.9999MΩ | ||||
|Y|，G，B | 0.00001μS～99.9999S | |||||
C | 0.00001pF～9.99999F | |||||
D | 0.00001～9.99999 | |||||
DCR | 0.01mΩ～99.9999MΩ | |||||
L | 0.00001μH～99999.9H | |||||
Q | 0.01～99999.9 | |||||
θ(RAD) | -3.14159～3.14159 | |||||
θ(DEG) | -179.999 °～179.999° | |||||
Δ% | -99.999%～99.999% | |||||
Turns-Ratio | ---- | 1:0.01-100:1 | ||||
信號源輸出阻抗 | 30Ω、100Ω | |||||
內部直流偏置電壓 | 0V、2V | 0V、1.5V、2V | ||||
量程方式 | 自動、保持 | |||||
觸發方式 | 內部、手動、自動、外部、總線 | |||||
校準功能 | 開路/短路,全頻清零、點頻清零 | |||||
等效電路 | 串聯、并聯 | |||||
比較器 | 十檔分選，BIN0～BIN9、NG、AUX | |||||
PASS、HI、LOW(PASS/FAILLED顯示) | ||||||
接口 | RS232C、UsbHost、USB Device、Handler、GPIB（選件） | |||||
溫度濕度 | 0℃～40℃，相對濕度≤75% | |||||
電源要求 | 100～120 Vac或198～242 Vac | |||||
46～64 Hz，功率大于50 VA | ||||||
體積(WxHxD) | 310mmx115mmx315mm | |||||
重量（凈重） | 4.5Kg | |||||
訂購信息 / ORDER
●ZX8516B：50Hz-200KHzLCR數字電橋
●ZX8517C：50Hz-100KHzLCR數字電橋，帶圈數功能
●ZX8516A：50Hz-200KHz1.2萬多個頻率點
●ZX8517A：50Hz-100KHz16個頻率點
