信號發生器

泰克AFG31000 系列任意波函數發生器

泰克 AFG31000 系列是全新智能型 AFG，它內置任意波形發生和實時波形監測功能，并擁有市場上非常大的觸摸屏。全新 AFG31000 提供了高級波形生成和編程功能，支持波形監測，擁有流行的觸摸屏界面，讓每個科研人員和工程師的測試變得更簡單，讓工作變得更輕松。泰克AFG31000 系列任意波函數發生器主要性能指標單或雙通道型號輸出幅度范圍 1mVP-P ~ 10VP-P 至 50? 負載基本

  • 型號： AFG31252&AFG31251&AFG31152&AFG31102&AFG31151&AFG31021&AFG31051&AFG31022&AFG31052&AFG31101

泰克 AFG31000 系列是全新智能型 AFG，它內置任意波形發生和實時波形監測功能，并擁有市場上非常大的觸摸屏。全新 AFG31000 提供了高級波形生成和編程功能，支持波形監測，擁有流行的觸摸屏界面，讓每個科研人員和工程師的測試變得更簡單，讓工作變得更輕松。

泰克AFG31000 系列任意波函數發生器
主要性能指標

  • 單或雙通道型號

  • 輸出幅度范圍 1mVP-P?~ 10VP-P?至 50? 負載

  • 基本 (AFG) 模式:

    • 25?MHz, 50MHz, 100MHz, 150MHz, 或 250MHz 正弦波形

    • 250?MSa/s, 1GSa/s 或 2GSa/s 采樣率

    • 14?位垂直分辨率

    • 內置波形包括正弦、方波、鋸齒波、脈沖、噪聲和其他常用波形

    • 掃描、突發和調制模式 (AM, FM, PM, FSK 和 PWM)

  • 高級 (序列) 模式:

    • 連續模式 (選配序列模式、已觸發模式和選通模式)

    • 每條通道上 16Mpts 任意波形內存 (128Mpts 選配)

    • 序列模式下最多 256?步，支持循環、跳轉和等待事件

    • 可變采樣時鐘 1μSa/s ~ 2GSa/s

主要功能

  • 憑借已獲專利的 InstaView? 技術，工程師可以實時查看被測器件 (DUT) 上的實際波形，而不需使用示波器和探頭，降低了因阻抗不匹配引起的不確定度

  • 波形序列選項可以對復雜的長波形編程，支持最多 256?步

  • 9?英寸容性觸摸屏的操作與智能手機類似，為常用設置提供了快捷方式

  • 內置 ArbBuilder 可以在儀器上創(chuàng )建和編輯任意波形，而不需要連接電腦

  • 可以防止輸出發生過壓和過流，最大限度地降低儀器損壞的潛在風險

  • 兼容 TekBench? 軟件，在實驗室中幫助學生設置、控制和分析測試結果

應用

  • 高級研究

  • 時鐘和系統同步

  • 復現真實世界信號

  • 元器件和電路表征和驗證

  • 嵌入式電路設計和測試

  • 通用信號生成

基本模式和高級模式

AFG31000 系列是第一個擁有全功能基本模式(AFG)和高級(序列)模式的任意波函數發生器。

在基本模式下，AFG31000 生成傳統函數和任意波形。觸摸屏和前面板控制功能可以簡便地進行設置。

基本模式可以改變頻率，而不用擔心波形長度和采樣率。這種功能既適合表征濾波器/放大器頻響的模擬設計，也適合時鐘速率經常變化的數字設計。

?



AFG31000-Arbitrary-Function-Generators-Datasheet



?

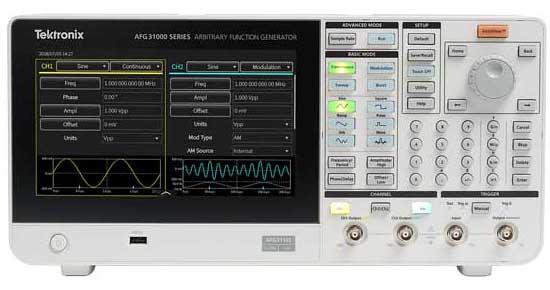

可以一目了然地查看關鍵設置，并使用觸控、數碼鍵盤或旋轉控件簡便地進行調節。

高級模式是 AFG31000 中提供的新模式，可以生成多個復雜定時的波形。在這種模式下，您可以編寫一個由 1~256?個波形組成的列表(或序列)，總波形長度可達 16Mpts/ch (128Mpts/ch 選配)，并定義這些波形的輸出序列。支持重復、轉到、等待、跳轉和已觸發事件，大容量?jì)却婵梢源鎯υS多波形或長波形。

這種功能特別適合需要順序執行多個測試用例的應用。您不用逐個加載測試用例，而是可以把所有測試用例放到一個序列中，一次性加載這些測試用例，然后從一個測試用例無縫切換到另一個測試用例，大大提高測試效率。

?



AFG31000-Arbitrary-Function-Generators-Datasheet



?

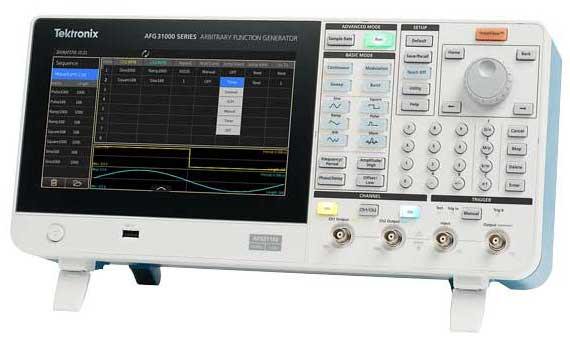

高級模式可以使用靈活的步進控制功能，構建復雜的波形序列

?



AFG31000-Arbitrary-Function-Generators-Datasheet



?

排序后的正弦波形，擁有不同的頻率和幅度。

此外，高級模式采用了可變采樣率技術。波形中的每個樣點輸出一次，且在每個周期中只輸出一次，與采樣率同步。由于沒有跳躍或重復，所以保留了波形中的所有細節。這種功能特別適合對信號保真度要求高的應用，比如 IQ 調制和脈沖串生成。

InstaView? 技術可實時監測 DUT 上的實際波形

大多數波形發生器默認被測器件的阻抗是 50??。但是，大多數被測器件的阻抗并不是 50??。這種不匹配會(huì )導致 AFG 上設置的波形與 DUT 上的實際信號不一致。

?



AFG31000-Arbitrary-Function-Generators-Datasheet



?

在關閉 InstaView 后，AFG31000 的工作方式與傳統函數發生器一樣。由于阻抗不匹配，AFG 顯示屏上顯示的波形與 DUT 上觀察到的波形是不一樣的。

憑借已獲專利的 InstaView??技術，AFG31000 系列可以顯示 DUT 上的實際波形，而不是 AFG 上設置的標稱波形。AFG 上顯示的波形會(huì )對 DUT 上的頻率、幅度、波形形狀和阻抗變化瞬時做出反應。InstaView 幫助大大降低了因阻抗不匹配導致的不確定度和測量風險，而不要求額外的電纜、儀器或工作。

?



AFG31000-Arbitrary-Function-Generators-Datasheet



?

在開啟 InstaView 后，AFG31000 顯示 DUT 上觀察到的波形。

大的觸摸屏，智能用戶界面

9?英寸大的容性觸摸屏，在一個屏幕上顯示所有相關設置和參數。與智能設備類似，您可以觸擊或滑動，簡便地選擇、瀏覽、定位和改變設置和參數?？梢粤⒓催M(jìn)入常用功能。提供了用戶熟悉的按鈕和旋轉旋鈕，可以以更加傳統的方式查看信息。

?



AFG31000-Arbitrary-Function-Generators-Datasheet



?

可以從上滑菜單中簡便地進入常用設置

內置 ArbBuilder 工具讓任意波形創(chuàng )建和編輯工作變得更輕松

過去，您需要一臺電腦及波形編輯軟件，才能創(chuàng )建或編輯任意波形。然后需要使用 U 盤或數據電纜連接，把波形下載到 AFG 上。這個過程耗時長，特別是在需要經常改變波形設置時。

ArbBuilder 是 AFG31000 系列上內置的一種應用，可以在發生器上直接創(chuàng )建和編輯任意波形。您可以使用公式編輯器工具創(chuàng )建任意波形，或從標準模板庫中導入任意波形。由于大的容性觸摸屏，您可以拖動、手指開合和放大，獲得所需的細節。

您可以從 U 盤把 CSV 格式的數據文件直接加載到 ArbBuilder 中，迅速復現示波器捕獲的或第三方軟件創(chuàng )建的真實世界波形。

?



AFG31000-Arbitrary-Function-Generators-Datasheet



?

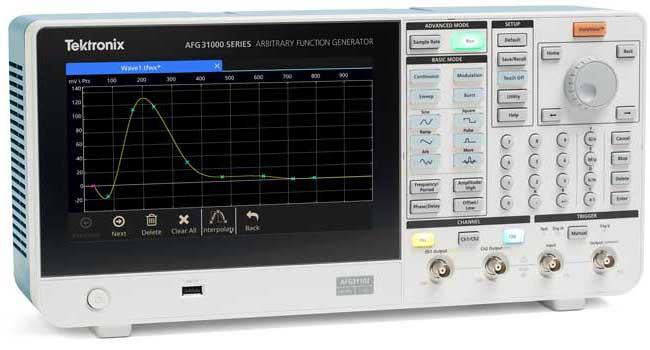

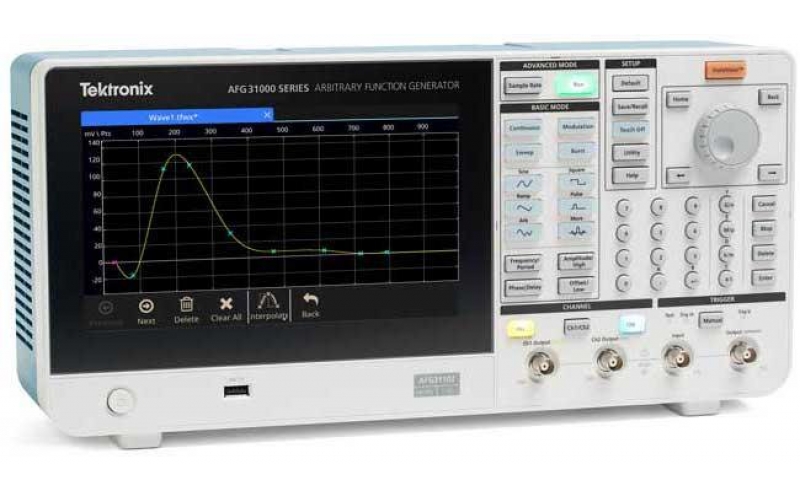

使用簡便的觸摸屏界面創(chuàng )建任意波形

簡化多臺同步

大多數應用需要一條或兩條輸出通道，但某些應用則要求更多的通道。例如，為了仿真三相電信號，工程師通常需要同步三臺 2?通道發生器，每個相位上的電壓和電流各一臺。以前這會(huì )耗費很長時間，因為要求在不同 AFG 儀器之間連接許多電纜，還需要在所有儀器上一層層改變菜單。

AFG31000 簡化了這個過程，它在屏幕上有一個向導工具，可以引導用戶完成電纜連接和設置配置，實現多臺發生器同步。

?



AFG31000-Arbitrary-Function-Generators-Datasheet



?

屏幕上的向導工具引導用戶完成多臺同步設置

可以升級，保護您的投資

AFG31000 在帶寬、內存擴容和序列模式支持方面提供了升級選項。這些選項既可以在出廠時安裝，也可以在購買后隨時安裝。這種升級能力有助于降低產品擁有成本。在您的測試要求變化時，您可以購買和安裝升級軟件許可，增加性能更高的功能。升級消除了用戶擔心的在儀器使用過程中的投資回報問題。

技術規格

除另行說明外，所有技術規格均保證一致，除另行指明外，所有技術規格均適用于所有型號。

型號概況
型號正弦頻率范圍通道數
AFG3102125MHz1?
AFG3105150MHz
AFG31101100MHz
AFG31151150MHz
AFG31251250MHz
AFG3102225MHz2?
AFG3105250MHz
AFG31102100MHz
AFG31152150MHz
AFG31252250MHz
輸出特點

  • 幅度

  • ?AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
    范圍 (至 50Ω)≤ 60?MHz: 1mVP-P?~ 10VP-P
    > 60?MHz ~ ≤ 80MHz: 1mVP-P?~ 8VP-P
    > 80MHz ~ ≤ 100MHz: 1mVP-P?~ 6VP-P    		≤ 200MHz: 1mVP-P?~ 5VP-P
    > 200MHz ~ ≤ 250MHz: 1mVP-P~ 4VP-P
    范圍 (至短路或高阻抗)≤ 60MHz: 2mVP-P?~ 20VP-P
    > 60MHz ~ ≤ 80?MHz: 2mVP-P?~ 16VP-P
    > 80MHz ~ ≤ 100MHz: 2?mVP-P?~ 12VP-P    		≤ 200MHz: 2mVP-P?~ 10VP-P
    > 200MHz ~ ≤ 250MHz: 2mVP-P~ 8VP-P
    精度± (1% 的設定值 +1mVP-P)
    (1kHz 正弦, 0V 偏置, 幅度> 1mVP-P)
    Resolution0.1?mVP-P, 0.1mVRMS, 1mV, 0.1dBm 或 4?位
    單位Vpp, Vrms (不包括任意波形和噪聲), dBm (僅正弦波), V (高電平和低電平)

  • 偏置

  • ?AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
    范圍 (至 50Ω)±(5VPK?– 幅度P-P?÷ 2)±(2.5VPK?-幅度P-P?÷ 2)
    范圍 (至短路或高阻抗)±(10VPK?- 幅度P-P?÷ 2)±(5VPK?– 幅度P-P?÷ 2)
    精度± (1% of |設定值| +1mV + 0.5% 的幅度 (VP-P))
    Resolution1?mV 或 4?位

  • 輸出阻抗

  • 50??

  • 負載阻抗設置

  • 可以選擇: 50?Ω, 1?Ω ~ 10.0?kΩ, 高阻抗 (根據選擇的負載阻抗調節顯示的幅度)

  • 隔離

  • 42?Vpk 最大值到接地

  • 短路保護

  • 信號輸出可以應對永久短路和浮動接地

  • 過流保護

  • 在倒灌電流大于 250?mA 時，繼電器會(huì )把 AFG 從被測器件上斷開，保護輸出通道。在移除倒灌電流電路后，用戶可以恢復連接

整體特點 – 基本模式

  • 基本 (AFG)


    • 運行模式

    • 連續、調制、掃描和突發

    • 標準波形

    • 正弦, 方波, 脈沖, 鋸齒波, 更多 (噪聲, DC, Sin(x)/x, 高斯, 洛倫茲, 指數上升, 指數下降, 半正弦)

    • 任意波形

    • 采樣時鐘: 250?MSa/s, 1?GSa/s 或 2?GSa/s (視型號和波形長度而定)

      垂直分辨率: 14?位

      波形長度: 2?~ 131,072?點

  • 正弦


    • 頻率范圍

    • ?AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      連續模式1?μHz ~ 25MHz1?μHz ~ 50MHz1?μHz ~ 100MHz1?μHz ~ 150MHz1?μHz ~ 250MHz
      突發模式1?μHz ~ 12.5MHz1?μHz ~ 25MHz1?μHz ~ 50MHz1?μHz ~ 75MHz1?μHz ~ 125MHz

      ?

    • 有效最大頻率輸出

    • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      25MHz50MHz100MHz150MHz250MHz

      ?

    • 幅度平坦度 (1VP-P, 相對于 1kHz)

    • 頻率范圍AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102AFG31151, AFG31152, AFG31251, AFG31252
      < 5?MHz±0.2?dB±0.2dB
      ≥ 5?MHz ~ 25MHz-----±0.3?dB
      ≥ 5?MHz ~ 100?MHz±0.3?dB-----
      > 25?MHz ~ 100MHz-----±0.5?dB
      > 100?MHz ~ 200MHz-----±1.0?dB
      > 200?MHz ~ 250MHz-----±2.0?dB

      ?

    • 幅度平坦度 (1?VP-P, 相對于 1kHz), 典型值

    • AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102, AFG31151, AFG31152AFG31251 / AFG31252
      ±0.1dB≤ 150MHz: ±0.1dB
      > 150?MHz ~ 250MHz: ±0.3dB

      ?

    • 諧波失真 (1?VP-P), 典型值

    • 頻率范圍AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102
      10?Hz ~<20kHz< -77dBc
      ≥20?kHz ~<1MHz< -72dBc
      ≥1?MHz ~<5MHz< -65dBc
      ≥5?MHz ~ ≤100MHz< -56dBc

      ?

      頻率范圍AFG31151, AFG31152, AFG31251, AFG31252
      10?Hz ~ < 1MHz< -72dBc
      ≥ 1MHz ~ < 5MHz< -74dBc
      ≥5MHz ~ < 25MHz< -69dBc
      ≥25?MHz ~ ≤ 250MHz< -37dBc

    • THD，典型值

    • ≤0.04%，10Hz ~ 20kHz，1?VP-P

      ?

    • 雜散噪聲 (1?VP-P)，典型值

    • 頻率范圍AFG31021、AFG31022、AFG31051、AFG31052、AFG31101、AFG31102
      ≥ 10?Hz ~ < 1MHz< -78dBc
      ≥ 1?MHz ~ < 25MHz< -73dBc
      ≥25?MHz ~ ≤ 100MHz< -78dBc

      ?

      頻率范圍AFG31151, AFG31152, AFG31251, AFG31252
      10?Hz ~ < 1MHz< -80dBc
      ≥ 1MHz ~ < 25MHz< -75dBc
      ≥ 25?MHz ~ ≤ 250MHz< -75dBc + 6?dBc/octave

      ?

    • 相位噪聲，典型值

    • <-125?dBc/Hz @ 20MHz，10kHz 偏置，1?VP-P

      ?

    • 殘余時鐘噪聲，所有型號

    • -63dBm

      ?

  • 方波


    • 頻率范圍

    • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      1?μHz ~ 20MHz1?μHz ~ 40MHz1?μHz ~ 80MHz1?μHz ~ 120MHz1?μHz ~ 160MHz

      ?

    • 上升/下降時間，典型值

    • ?AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      幅度 ≤5Vpp≤ 7.0?ns≤ 5.0?ns≤ 3.5?ns≤ 3.0ns≤ 2.0?ns
      幅度 >5Vpp≤ 8.0?ns≤6.0?ns≤ 4.2?ns----------

      ?

    • 過沖，典型值

    • <3%

      ?

    • 抖動 (RMS)，典型值

    • 2.5?ps

      ?

  • 鋸齒波


    • 頻率范圍

    • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      1?μHz ~ 500kHz1?μHz ~ 800kHz1?μHz ~ 1MHz1?μHz ~ 1.5MHz1?μHz ~ 2.5MHz

      ?

    • 線性度, 典型值 (1?kHz, 1?VP-P, 100% 對稱度)

    • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      ≤0.1% 的峰值輸出≤0.1% 的峰值輸出≤0.15% 的峰值輸出≤0.2% 的峰值輸出≤0.2% 的峰值輸出

      ?

    • 對稱度

    • 0% ~ 100%

  • 脈沖


    • 頻率范圍

    • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      1?μHz ~ 20MHz1?μHz ~ 40MHz1?μHz ~ 80MHz1?μHz ~ 120MHz1?μHz ~ 160MHz

      ?

    • 脈寬

    • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      16?ns ~ 999.99s10?ns ~ 999.99s6?ns ~ 999.99s4?ns ~ 999.99s3?ns ~ 999.99s

      ?

    • 脈沖寬度分辨率

    • 10?ps 或 5?位

    • 占空比

    • 0.001% ~ 99.999% (受到脈寬限制)

    • 邊沿跳變時間

    • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      8?ns ~ 0.625?* 脈沖周期6?ns ~ 0.625?*脈沖周期4?ns ~ 0.625?*脈沖周期3?ns ~ 0.625?*脈沖周期2?ns ~ 0.625?*脈沖周期

      泰克AFG31000 系列任意波函數發生器?

    • 邊沿跳變時間分辨率

    • 10?ps 或 4?位

    • 前沿延遲范圍

    • 模式特征
      連續模式0ps ~ 周期
      突發0ps ~ 周期 – [ 脈寬 + 0.8?* (前沿時間 + 后沿時間)]

      ?

    • 前沿延遲分辨率

    • 10ps 或 8?位

    • 過沖，典型值

    • < 2%

    • 抖動 (RMS)，典型值

    • 2.5ps

  • 直流


    • 范圍 (至 50??)

    • AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102AFG31151, AFG31152, AFG31251, AFG31252
      -5?V ~ 5?V-2.5?V ~ 2.5?V

      ?

    • 分辨率 (至 50??)

    • 1?mV 或 4?位

    • 精度

    • ± (1% 的 |設定值 | +1mV)

  • 噪聲


    • 帶寬 (-3?dB)

    • AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102AFG31151, AFG31152, AFG31251, AFG31252
      150MHz360MHz

      ?

    • 噪聲類型

    • 白高斯

      ?

    • 內部噪聲

    • ?特征
      加法在激活時，輸出信號幅度下降到50%
      級別0.0% ~ 50% 的幅度 (VP-P) 設定值
      Resolution1%

  • 其他波形

  • 頻率范圍

    AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
    1?μHz ~ 500kHz1?μHz ~ 800kHz1?μHz ~ 1MHz1?μHz ~ 1.5MHz1?μHz ~ 2.5MHz

  • 任意波形


    • 頻率范圍

    • ?AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      正常1?mHz ~ 12.5MHz1?mHz ~ 25MHz1?mHz ~ 50MHz1?mHz ~ 75MHz1?mHz ~ 125MHz
      突發模式1?mHz ~ 6.25MHz1?mHz ~ 12.5MHz1?mHz ~ 25MHz1?mHz ~ 37.5MHz1?mHz ~ 62.5MHz

      ?

    • 有效模擬帶寬(-3?dB)

    • AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102AFG31151, AFG31152, AFG31251, AFG31252
      150MHz360MHz

      ?

    • 波形長度

    • 2?~ 131,072?

      ?

    • 采樣率

    • ?AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      波形長度≤16,384250MSa/s1GSa/s1GSa/s2GSa/s2GSa/s
      波形長度>16,384250MSa/s250MSa/s250MSa/s250MSa/s250MSa/s

      ?

    • 垂直分辨率

    • 14?位

      ?

    • 上升/下降時間，典型值

    • ?AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      幅度 ≤5Vpp≤ 3.5?ns≤ 3.5?ns≤ 3.5?ns≤ 2?ns≤ 2?ns
      幅度 >5Vpp≤ 4.2?ns≤ 4.2?ns≤ 4.2?ns----------

      ?

    • 抖動 (RMS)，典型值

    • 2.5ps

      ?

  • 調制


    • AM, FM, PM

    • 技術指標特征
      載波除脈沖, 噪聲, DC 外
      信號源內部或外部
      內部調幅波形正弦, 方波, 鋸齒波, 噪聲, 任意波(最大波形長度: AM 131,072?點; FM/PM/PWM 2,048?點)
      內部調制頻率1?mHz ~ 1?MHz

      ?

    • AM 調幅深度

    • 0.0?% ~ 120?%

      ?

    • AM 調制分辨率

    • 0.1%

      ?

    • 最小 FM 峰值偏差

    • DC

      ?

    • 最大 FM 峰值偏差

    • ?AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      正弦12.5?MHz25?MHz50?MHz75MHz125MHz
      Square,10?MHz20?MHz40?MHz60?MHz80?MHz
      任意6.25?MHz12.5?MHz25?MHz37.5?MHz62.5?MHz
      其他250?kHz400?kHz500?kHz750?kHz1.25?MHz

      ?

    • PM 相位偏差范圍

    • 0° ~ 180°

      ?

    • PM 相位分辨率

    • 0.1°

      ?

    • FSK

    • 技術指標特征
      載波除脈沖, 噪聲, DC 外
      信號源內部或外部
      鍵數2
      內部鍵控速率1?mHz ~ 1?MHz

      ?

    • 脈寬調制

    • 技術指標特征
      載波脈沖
      信號源內部或外部
      內部調幅波形正弦, 方波, 鋸齒波, 噪聲, 任意波 (最大波形長度: 2,048?點)
      內部調制頻率1?mHz ~ 1?MHz
      偏差范圍0% ~ 50.0% 的脈沖周期

      ?

  • 掃頻


    • 類型

    • 線性, 對數

    • 波形

    • 除脈沖, 噪聲, DC 外所有波形

    • 掃描時間

    • 1?ms ~ 500?s

    • 保持/返回時間

    • 0?s ~ 500?s

    • 最大總掃描時間

    • 500?s

      精度, 典型值: ≤ 0.4%

    • 最小開始/結束頻率

    • 除 任意波外所有波形: 1?μHz

      ARB: 1?mHz

      ?

    • 最大開始/結束頻率

    • ?AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      正弦25?MHz50?MHz75MHz125MHz250MHz
      方波20?MHz40?MHz80?MHz120?MHz160MHz
      任意12.5?MHz25?MHz50?MHz75?MHz125?MHz
      其他500kHz800kHz1MHz1MHz2.5MHz

      ?

  • 突發


    • 波形

    • 除噪聲和 DC 外所有波形

    • 類型

    • 已觸發, 選通

    • 突發數量

    • 1?至 1000000?周期或無限

    • 內部觸發速率

    • 1?μs ~ 500.0?s

    • 方波和觸發器源

    • 內部, 外部, 遠程接口

  • InstaView?


    • 波形

    • 除噪聲外所有波形

    • 電纜 (通道輸出到負載)

    • 50?? BNC 到 BNC

    • 運行模式

    • 基本連續模式

    • 最大測量范圍 (DC + 峰值 AC 電壓)

    • AFG31021, AFG31022, AFG31051, AFG31052, AFG31101, AFG31102AFG31151, AFG31152, AFG31251, AFG31252
      -10?V ~ 10?V-5?V ~ 5?V

      ?

    • DC 電平測量

    • 技術指標特征
      精度 (至 50?), 典型值± (2?% of |設定值| + 20?mVpp)
      Resolution1?mV 或 4?位

      ?

    • 幅度測量

    • 技術指標特征
      精度 (正弦, 1kHz, 1VP-P, 至 50??, 典型值)± (2?% 的設定值 + 20?mV)
      Resolution1?mV 或 4?位

      ?

    • 帶寬 (-3?dB)

    • 500?MHz

      ?

    • 平坦度, 正弦, 1?VP-P, 至 50?歐姆, 相對于 1?kHz, 典型值

    • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
      0?~ 100?MHz: ±1?dB0?~ 200?MHz: ±1dB
      200?MHz ~ 250MHz: ±2dB

      ?

    • 電纜傳播延遲測量, 典型值

    • 技術指標特征
      范圍0?~ 20?ns (長約 4?米/13?英尺)
      精度, 典型值± 500?ps
通用特點 – 高級模式

  • 波形存儲器大小

  • 每條通道 16?Mpts (128?Mpts 選配)

  • 運行模式

  • 標配: 連續

    選配: 序列, 已觸發, 選通

  • 波形項目數

  • 連續, 已觸發, 選通: 1?

    序列: 1?~ 256?

  • 最小波形長度

  • 168?點

  • 波形粒度

  • 1?點

  • 垂直分辨率

  • 14?位

  • 跳轉/觸發事件

  • 外部觸發 (上升沿或下降沿), 手動觸發, 定時器, SCPI 命令

  • 重復數量

  • 1?~ 1,000,000?或無窮大

  • 時間范圍

  • 2?μS ~ 3600?S

  • 定時器分辨率

  • 4?ns 或 8?位

  • 垂直采樣率

  • ?AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
    范圍1?μSa/s ~ 250MSa/s1?μSa/s ~ 500MSa/s1?μSa/s ~ 1GSa/s1?μSa/s ~ 2GSa/s1?μSa/s ~ 2GSa/s
    精度10-6?Sa/s
    Resolution1μSa/s 或 12?位

  • 上升/下降時間，典型值

  • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
    幅度 ≥ 5?VP-P: ≤4.2ns
    幅度< 5?VP-P: ≤3.5ns    		≤ 3.0?ns≤ 2.0?ns

  • 過沖，典型值

  • < 2%

  • 電平平坦度, 典型值 (正弦, 1VP-P, 相對于 1kHz)

  • 頻率范圍所有型號
    < 5MHz±0.3dB
    ≥ 5MHz ~ 25MHz±0.5dB
    ≥ 25?MHz ~ 50MHz±0.6dB
    ≥ 50?MHz ~ 100MHz±1.0dB
    ≥ 100?MHz ~ 150MH±1.5dB
    ≥ 150?MHz ~ 250MHz±2.3dB

    ?

  • 諧波失真, 典型值 (正弦, 64?點/周期, 1VP-P)

  • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
    < -76dBc @ 250MSa/S 或 3.90625MHz< -67dBc @ 500MSa/S 或 7.8125MHz< -61dBc @ 1GSa/S 或 15.625MHz< -63dBc @ 2GSa/S 或 31.25MHz< -63dBc @ 2GSa/S 或 31.25MHz

  • 雜散信號，典型值（正弦為 64?點/周期，1VP-P）

  • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
    < -81dBc @ 250MSa/S 或 3.90625MHz< -74dBc @ 500MSa/S 或 7.8125MHz< -75dBc @ 1GSa/S 或 15.625MHz< -64dBc @ 2GSa/S 或 31.25MHz< -64dBc @ 2GSa/S 或 31.25MHz

  • 無雜散動態范圍，典型值（正弦、64?點/周期、1VP-P）

  • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
    < -76dBc @ 250MSa/S 或 3.90625MHz< -67dBc @ 500MSa/S 或 7.8125MHz< -61dBc @ 1GSa/S 或 15.625MHz< -63dBc @ 2GSa/S 或 31.25MHz< -63dBc @ 2GSa/S 或 31.25MHz

  • 相位噪聲, 典型值 (正弦, 64?點/周期, 1VP-P, @ 10kHz 偏置)

  • AFG31021 / AFG31022AFG31051 / AFG31052AFG31101 / AFG31102AFG31151 / AFG31152AFG31251 / AFG31252
    < -132dBc @ 250MSa/S 或 3.90625MHz< -130dBc @ 500MSa/S 或 7.8125MHz< -125dBc @ 1GSa/S 或 15.625MHz< -113dBc @ 2GSa/S 或 31.25MHz< -113dBc @ 2GSa/S 或 31.25MHz

    ?

  • 時延控制


    • 范圍

    • -320ns ~ 320ns (雙通道型號上通道 1?到通道 2, 最大采樣率時)

    • Resolution

    • 100ps 或 4?位

    • 精度, 典型值

    • ±(1% 的 |設定值| + 500ps)

  • 初始時延, 典型值

  • < 500?ps

系統特點

  • 輸出頻率分辨率


    • 頻率精度

    • ±10-6的設定值 (除 ARB 外), 0°C ~ 50°C (32?°F ~ 122°F)

      ±10-6的設定值 ± 1μHz (ARB), 0°C ~ 50°C (32?°F ~ 122°F)

    • 老化

    • 每年±1.0?x 10-6

  • 相位


    • 范圍

    • -180° ~ +180°

    • Resolution

    • 0.01° (正弦)

      0.1° (其他波形)

  • 遠程編程接口

  • GPIB, 以太網 10BASE-T / 100BASE-TX / 1000BASE-T, USB 2.0?

  • 最大配置時間, 典型值

  • ?USBLANGPIB
    函數變化61?ms61?ms63?ms
    頻率變化 (脈沖除外)3?ms4?ms6?ms
    頻率變化 (脈沖)2.5?ms3?ms8?ms
    幅度變化65?ms66?ms77?ms
    選擇用戶 ARB (USB 內存 4k 點)43?ms40?ms53?ms
    選擇用戶 ARB (USB 內存 128k 點)86?ms92?ms92?ms
    4k 點數據下載時間36?ms21?ms21?ms

  • 電源


    • 信號源

    • 100-240V, 47-63Hz

      115V, 360-440Hz

    • 功耗

    • 120W

  • 預熱時間, 典型值

  • 最短 20?分鐘

  • 開機自檢時間

  • < 24?s

  • 聲音噪聲

  • < 50dBA

  • 顯示器

  • 9?英寸容性觸摸屏, 800?* 480?分辨率

  • 用戶界面和幫助語言

  • 英語, 法語, 德語, 日語, 韓語, 簡體中文和繁體中文, 俄語 (用戶可以選擇)

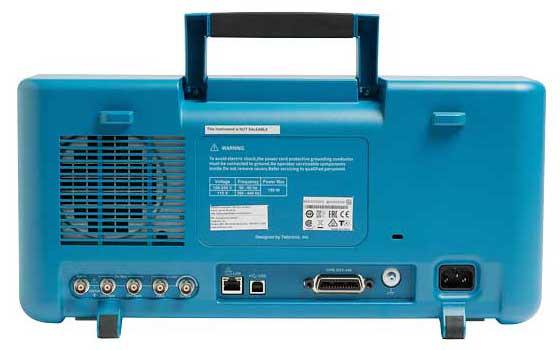

輔助輸入特點

  • 外部調制輸入, 通道 1?和通道 2


    • 輸入范圍

    • ?特征
      AM, FM, PM, PWM±1V 全部范圍
      FSK3.3V 邏輯電平

    • 輸入阻抗

    • 5.2k?

    • 頻率范圍

    • 125kHz (1MSa/s)

  • 外部觸發輸入


    • 級別

    • 兼容 TTL

    • 阻抗

    • 10k?

    • 最小脈沖寬度

    • 100ns

    • 斜率

    • 正或負可選

    • 觸發延遲范圍

    • 0?ns ~ 85s

    • 觸發延遲分辨率

    • 100?ps 或 5?位

    • 觸發時延, 典型值

    • 390ns (觸發輸入到信號輸出)

    • 抖動 (RMS)，典型值

    • 100ps (信號輸出, 突發模式下為外部觸發輸入)

  • 10?MHz 基準時鐘輸入


    • 阻抗

    • 1?kΩ

    • 輸入耦合

    • AC

    • 要求的輸入電壓擺幅

    • 100mVP-P?~ 5VP-P

    • 鎖定范圍

    • 10MHz ±35kHz

  • 通道 1?外部附加輸入


    • 阻抗

    • 50Ω

    • 輸入范圍

    • -1V ~ +1V (DC + 峰值 AC)

    • 帶寬

    • DC ~ 10MHz (-3dB) @ 1?VP-P

輔助輸出特點

  • 通道 1?觸發輸出


    • 級別

    • 正 TTL 電平脈沖， 1kΩ 阻抗

    • 阻抗

    • 50Ω

    • 抖動, RMS, 典型值

    • 10?ps, 所有型號

      ?

    • 輸出頻率

    • ?特征
      波形頻率<4.9MHz同波形頻率
      波形頻率≥4.9MHz < 50MHz波形頻率的幾分之一
      波形頻率≥50MHz沒有輸出

  • 10?MHz 基準時鐘輸出


    • 阻抗

    • 50Ω, AC 耦合

    • 幅度

    • 1.2VP-P?至 50Ω 負載

物理特點

  • 外觀尺寸


    • 高

    • 191.8?mm (7.55?英寸)

    • 寬

    • 412.8?mm (16.25?英寸)

    • 深

    • 143.3?mm (5.64?英寸)

  • 重量


    • 凈重

    • 4.7?kg (10.4?磅)

    • 毛重

    • 7.0?kg (15.4?磅)

EMC, 環境和安全

  • 溫度


    • 工作時

    • 0?°C ~ +50?°C (32?°F ~ 122?°F)

    • 未工作時

    • -30?°C ~ +70?°C (-22?°F ~ 158?°F)

  • 濕度


    • 工作時

    • ≤ 80%, 0?°C ~ 40?°C (32?°F ~ 104?°F)

      ≤ 60%, > 40°C ~ 50°C (104?°F ~ 122?°F), 無冷凝

    • 未工作時

    • 5% ~ 90%, < 40?°C (< 104?°F), 無冷凝

      5% ~ 80%, ≥ 40?°C ~ 60?°C (≥ 104?°F ~ 140?°F), 無冷凝

      5% ~ 40%, > 60?°C ~ 70?°C (> 140?°F ~ 158?°F), 無冷凝

  • 海拔高度


    • 工作時

    • 最高 3,000?m (9,842?英尺)

    • 未工作時

    • 最高 12,000?m (39,370?英尺)

  • EMC 一致性

  • EN61326-1:2013, EN 61326-2-1:2013?

    • 歐盟

    • 歐盟委員會(huì )指令 2004/108/EC

  • 安全

  • UL 61010-1:2004?

    CAN/CSA C22.2?No. 61010-1:2004?

    IEC 61010-1:2001?

  • 溫度過高保護

  • 關閉輸出，防止儀器發生過熱


首頁
產品
新聞
聯系
