業內領先的 AWG70000A 系列任意波形發生器 (AWG) 在采樣率、信號保真度和波形內存方面代表著業界最前沿的性能標桿。為了設計世界上最復雜的數據通信系統，生成理想信號、失真信號和“真實生活”信號的能力至關重要。AWG70000A 系列任意波形發生器提供了這一功能，為您提供業內最優秀的信號激勵解決方案，迎接日益提高的測量挑戰。由于高達50 GS/s 采樣率和 10?位垂直分辨率，它可以方便地生成非常復雜的信號，并全面控制信號特性。

主要性能指標

• 高達 50?GS/s 的采樣率

• -80?dBc 無雜散動態范圍

• 10?位垂直分辨率

• 16?G 樣點波形內存

主要特點

• 完整的單機寬帶 RF 信號發生解決方案

• 直接生成載波高達 20?GHz 的寬帶信號，不需要外部 RF 轉換

• 仿真實際環境對高速數字數據流的模擬影響

• 建立信號損傷模型，支持高達 12.5?GBps 的速度

• 生成高精度 RF 信號

• 無雜散動態范圍性能好于 -80?dBc

• 為光傳輸創(chuàng )建高速基帶信號，支持垂直分辨率，處理高階復雜調制

• 10?位垂直分辨率，50?GS/s 采樣率

• 創(chuàng )建長波形場景，而無需構建復雜的序列

• 高達 16?G 樣點的波形內存，在 50?GS/s 時播放 320?ms 的數據

• 多機同步（手動或使用 AWG 同步集線器），實現多通道高速 AWG 系統

• 全面運行，無需外部 PC

• 內置顯示器和按鈕，可以直接從 AWG 前面板迅速選擇、編輯和播放波形

• 通過播放捕獲的信號，仿真真實世界環境

• 可以在 AWG 上播放、編輯或再采樣使用示波器或實時頻譜分析儀捕獲的波形

• 從仿真平滑轉向真實世界測試環境

• 從第三方工具導入的波形矢量，如 MATLAB

泰克AWG70000系列任意波形發生器應用

• 通信和國防電子寬帶射頻/微波信號

• 輸出高達 20?GHz 的寬帶射頻信號

• 高速芯片和通信器件驗證和一致性測試

• 使用各種信號損傷，簡便地進行接收機壓力測試

• 相干光學研究

• 使用高階復雜調制生成高波特率基帶信號

• 尖端電子、物理和化學研究&

• 高速度、低抖動信號源，生成以獨特方式指定的模擬信號、快速脈沖、數據流和時鐘

從模擬無縫轉向信號生成

如果能夠定義或捕獲一個波形，那么 AWG70000A 就能生成信號?？梢酝ㄟ^(guò)多種方式創(chuàng )建信號。為在泰克 AWG 系列上運行而專門優化的波形創(chuàng )建插件提供了特定的波形創(chuàng )建功能；而第三方解決方案，如 MATLAB、Excel 等等，則能夠靈活地創(chuàng )建您想要的任何波形。在任何這些軟件包中創(chuàng )建的波形都可以在 AWG70000A 中導入和播放，從模擬世界無縫轉向真實世界。

此外，在泰克示波器或實時頻譜分析儀上捕獲的任何信號都可以加載到 AWG70000A 中，并進行播放。通過使用內置的波形生成插件，還可以修改或改變捕獲的信號，滿足可能存在的任何特定要求。

生成寬帶射頻信號

RF 信號正變得越來越復雜，準確地創(chuàng )建測試和分析 RF系統所需的信號變得越來越難。為應對這種挑戰，RF 通用插件提供高級功能以數字方式合成調制的基帶、IF 和 RF/微波信號，支持多種調制方案。

RF 通用插件、雷達插件、多音調插件、OFDM 插件和環境插件的易用圖形用戶界面無縫集成 AWG70000A 系列用戶界面或 SourceXpress 遠程 PC 應用程序。

帶 RF 通用插件的 AWG70000A 可以生成復雜 RF 波形

最前沿的數字射頻技術所需的性能通常超過其它儀器所能提供的性能，因為當前雷達、射頻通信、OFDM 和多音調等應用中有不斷提升的生成寬帶寬和快速變化信號的需求。與特定插件搭配使用時，AWG70000A 系列可支持各種不同的調制格式，簡化創(chuàng )建復雜射頻波形的任務。AWG70000A 系列儀器為客戶提供了多種方式，來生成調制基帶、中頻 (IF) 信號或直接生成高達 20?GHz 的射頻波形。

在 60?dBc SFDR 的 AWG70000A 上生成的 3?GHz 寬的多載波信號

創(chuàng )建雷達信號

生成高級雷達信號通常需要 AWG 在采樣率、模擬帶寬和存儲器方面有非同一般的性能。泰克 AWG70000A 系列通過提供高達 20?GHz 的寬調制帶寬，確立了生成高級雷達信號的新的行業標準。AWG70000A 系列具有高達 50?GS/s 的采樣率，可以直接生成以前 AWG 不可能生成的射頻信號。在想要生成 IQ 的情況下，AWG70000A 可提供通過強大的過采樣能力，通過出色的 SFDR 性能改善了信號質量。

AWG70000A 和雷達插件是創(chuàng )建復雜雷達信號的完美解決方案。在創(chuàng )建定制雷達脈沖程序組時，為客戶提供了極大的靈活性。使用 AWG 能夠很容易地創(chuàng )建各種調制類型（如線性調頻、巴克碼和多相編碼、步進調頻和非線性調頻），且此插件的靈活性使得客戶能夠創(chuàng )建需要自定義調制類型的波形。AWG 和雷達插件相結合，還能生成帶參差 PRI 的脈沖串，解決量程和多普勒模糊問題，另外還解決了電子反對抗 (ECCM) 中的捷變頻、仿真斯威林標靶模型時的脈沖間幅度變化（包括天線掃描碼型、雜亂和多徑效應）等問題。

使用 AWG70000A 和雷達插件創(chuàng )建的 AWG 雷達脈沖。

環境信號生成

許多雷達信號的關鍵特點要求它們必須與其它商用標準信號共存于同一頻段，但性能不會(huì )劣化。為滿足這一預期，雷達設計人員必須在設計/調試階段徹底的測試所有可能的情況。AWG70000A 和環境插件可以非常靈活地定義和創(chuàng )建最壞情況場景。

您最多可以指定 50?個信號來定義自己的環境，包括 WIMAX、WiFi、GSM、CDMA、W-CDMA、DVB-T、噪聲、藍牙、LTE、OFDM、雷達等。這個插件可以從其他插件（包括雷達、RF 通用等）、Matlab? 及泰克頻譜分析儀和示波器中將信號無縫導入到應用環境中。您還可以配置特定標準信號的 PHY 參數。您可以為環境中的所有信號定義載頻、功率、開始時間和時長，從而可以全面控制這些信號相互交互/相互干擾的方式。

配備使用環境插件的多個發射器的多個場景

相干光

當今高速且日益由網絡(luò )驅動的世界，正推動著對短距離和長距離相干光通信的需求。相位調制、高波特率、高采樣率、帶寬和分辨率都對光學應用至關重要。泰克深知相干光測試的挑戰和不一致性，為光測試、波形生成和校準提供了可靠的、設置方便的一系列高性能工具。

泰克 AWG70000A 系列任意波形發生器 (AWG) 可以實現高達 50?GSa/s 的采樣率及 10?位垂直分辨率。這種性能水平可以直接生成現代相干光通信系統要求的 IQ 基帶信號，這些相干光通信系統基于數據速率遠遠超過 200Gb/s 的光載波的正交調制?？梢酝蕉嗯_ AWG70000A（手動或使用 AWG 同步集線器），以便在具有低 EVM 和 32?G 波特性能的每個基帶信號上使用最大 50?Ga/s 的采樣率。

生成所需信號只是相干光學通信中的第一個挑戰。信號質量、低 EVM 及獲得清楚的張開眼圖至關重要。光插件可以搭配預補償插件來針對被測器件校準 AWG 并預補償相干光信號。

創(chuàng )建通用 OFDM

在當今的無線電世界中，對短距離和中等距離傳輸大數據量的應用來說，OFDM 逐漸成為調制方法選項。對于需要產生 OFDM 信號以測試接收機的工程師來說，對帶寬的需求和多載波的挑戰是最為關鍵的問題。AWG70000A 系列在與 OFDM 插件配合使用時，可允許用戶對 OFDM 信號定義的各個參數進行配置。工程師可逐個符號地建立完整的 OFDM 幀，或讓插件針對信號的某些方面選擇默認值。AWG/OFDM 插件組合支持各種數據編碼格式，包括 R/S 編碼、卷積碼和擾碼。用戶還可以定義符號中的每個副載波，并可以獨立配置類型、調制和基本數據。OFDM 插件可以提供一份符號表，表中將對所選符號中的所有載波進行概述，由此可以了解 OFDM 符號各個方面的情況?？梢酝ㄟ^(guò)指定符號/幀之間的間隔來建立 OFDM 包/幀，并可以通過添加帶限噪聲，來對 OFDM 包的某些部分加入壓力。

生成高速串行信號

串行信號完全由簡單的 0?和 1?二進制數據組成。隨著時鐘頻率的增加，這些簡單的 1?和 0?開始更像是模擬波形，因為模擬事實被嵌入到數字數據中。教科書中的 0?上升時間和完全平坦的波形已經完全不能表示真實情況。電子環境有噪聲、抖動、串擾、分布電抗、電源變化及其它不理想情況。每種非理想情況都會(huì )對信號造成影響。實際環境的數字“方波”很少能夠與其理論描述相似。

由于 AWG70000A 系列是一種模擬信號源，因此提供了完美的一體化解決方案，可以用琰創(chuàng )建數字數據流，并模擬實際環境中發生的模擬缺限。AWG70000A 系列使用直接合成技術，允許工程師創(chuàng )建信號，并將通過傳輸線的傳播影響具體化。上升時間、脈沖形狀、延遲和失效都可以通過 AWG70000A 系列儀器進行控制。在搭配高速串行 (HSS) 插件使用時，工程師可以全方位控制速度高達 50?Gb/s 的數字信號的各個方面。這正是嚴格的接收機測試要求所需的。

使用 AWG70000A 和 HSS 插件輕松創(chuàng )建數字數據損傷。

HSS 插件使得 AWG70000A 系列儀器能夠創(chuàng )建各種數字數據損傷組合，如抖動（隨機性抖動、周期性抖動、正弦抖動）、噪聲、預加重/去加重、碼間干擾 (ISI)、占空比失真 (DCD) 和擴頻時鐘 (SSC)。使用可應用于所有波形的 S 參數文件，可對電路板和電纜的傳輸環境進行模擬。AWG70000A 和 HSS 插件還為當今高速串行接口應用（如 SATA、DisplayPort、SAS、PCI-E、USB 和光纖通道）提供了所需的基本波形庫。

對于高速串行應用，AWG70000A 系列可提供業界最佳的解決方案，用于解決需要驗證、檢定和調試復雜數字化設計的數字設計人員所面臨的棘手信號激勵問題。這種基于文件的構架使用直接合成來創(chuàng )建復雜數據信號的方法，為用戶的高速串行通信應用中最嚴苛的信號生成挑戰提供了操作簡單、可重復性高、靈活的一體化解決方案。

使用 AWG70000A 和 HSS 插件增加的具有去加重的數字數據。

LXI Class C

您可以使用 LXI Web 接口，只需在地址條中簡單地輸入 AWG 的 IP 地址，就可以通過標準網絡(luò )瀏覽器，連接到 AWG70000A 系列。 網絡(luò )界面可以觀察儀器狀態和配置以及網絡(luò )設置狀態和改動情況。 所有網絡(luò )交互都滿足LXI Class C 規范。

您可以依賴的性能

您可以依賴泰克，為您提供依賴的性能。 除行業領先的服務和支持外，這一產品標配一年保修。

技術規格

除另行說明外，所有技術規格均受保證。除另行說明外，所有技術規格均適用于所有型號。

定義

技術規格（無注釋?zhuān)? 用保證性能以及對客戶擔保/保證的容限值來描述的產品特性。技術規格可以在制造過程中以及產品手冊的性能驗證部分進行校驗，對參數進行直接測量。

典型值（有注釋?zhuān)? 用典型性能但非保證性能來描述的產品特性。所給的值不是保證性能，但大部分設備可以達到所示水平。在制造過程中或產品手冊的性能驗證部分未對典型特性進行測試。

標稱值（有注釋?zhuān)? 用設計保證來描述的產品特性。標稱特性不是保證值，因此不會(huì )在制造過程中或產品手冊的性能驗證部分進行校驗。

型號概況

25?GS/s 和 50?GS/s 時的 Sin x/x 滾降

頻域特點

• 有效頻率輸出

• Fmaximum（規定值）由“采樣率/過采樣率”或“采樣率/2.5”確定。

• AWG70001A

• 20?GHz

• AWG70002A

• 10?GHz

• 輸出幅度特點

• 按單端輸出值測量振幅電平。 使用差分（兩端）輸出值時，振幅電平將高 3dBm。

• 范圍（典型值）

• -8?dBm 到 -2?dBm

• 分辨率（典型值）

• 0.35?dB

• 精度（典型值）

• 0.17?dB

• 輸出平坦度

• 針對 Sin (x）/x 滾降特性進行數學修正，未通過外部校準進行修正。

• AWG70001A

• ±1.8?dB在10 GHz以下時，+1.8?dB, -3?dB 10?GHz 到 15?GHz

• AWG70002A

• +0.8?dB，-1.5?dB 在 10?GHz 以下時

• 模擬帶寬

• 使用頻段中幅度相等的多正弦波形測量。 在記錄-3?dB交點前，Sin(x)/x 響應以數學方式從測得的響應中去除。

• AWG70001A

• 15?GHz

• AWG70002A

• 13.5?GHz

• 輸出匹配，駐波比（典型值）

•


• AWG70001A

• DC - 5?GHz = 1.32:1

  5?GHz - 10?GHz = 1.52:1

  10?GHz - 20?GHz = 1.73:1

• AWG70002A

• DC - 5?GHz = 1.61:1

  5?GHz - 10?GHz = 1.61:1

• 頻響

•


• AWG70001A

•











  50?GS/s 下的 AWG70001A 頻響，從實測數據中以數學方式去掉 Sin x/x 響應

•


•











  50?GS/s 下的 AWG70001A 測得頻響及理想的 Sin x/x 響應

• AWG70002A

•











  25?GS/s 下的 AWG70002A 頻響，從實測數據中以數學方式去掉 Sin x/x 響應

•


•











  25?GS/s 下的 AWG70002A 測得頻響及理想的 Sin x/x 響應

時域特點

• 數據速率（標稱值）

• 按“采樣率/每個周期4點”確定比特率，可以全面生成損傷信號。

• AWG70001A

• 12.5?Gb/s

• AWG70002A

• 6.25?Gb/s

• 上升時間/下降時間（典型值）

• 上升時間/下降時間為 20%~80% 實測值，0.75?倍于行業標準 10%~90% 上升時間/下降時間。

• AWG70001A

• 采樣率 ≤ 25?GS/s: < 23?ps

  在 50?GS/s 時

  < 27?ps

• AWG70002A

• < 22?ps

• 輸出幅度特點

• 測量差分輸出 (+) 至 (-) 之間的幅度電平。對于單端輸出，幅度電平是規定的電壓電平的一半。

• 范圍（典型）

• 500?mVp-p?至 1?Vp-p

• 分辨率（典型）

• 1.0?mV

• 精度（典型）

• ±（幅度的 2% + 1?mV）

定序器特點

•


• AWG70000A 定序器是一種固件升級程序，允許用戶運行波形序列。除時鐘外，定序器運行獨立通道。

• 最大重復數量

• 220?個（1,048,576?個）

• 最大排序步驟

• 16,383?

• 子序列

• 單一級別深度

• 波形粒度分辨率

• 單通道 AWG70001A 上為 2，

  雙通道 AWG70002A 上為 1

• 最小波形長度

• 雙通道 AWG70002A 上為 2400?點，

  單通道 AWG70001A 上為 4800?點

無雜散動態范圍 (SFDR) 特點

• 無雜散動態范圍 (SFDR) 特點

• AWG 的頻率輸出12

• AWG70001A 以 50?GS/s 速率運行

• ?	帶內性能		鄰帶性能
  模擬通道輸出頻率	實測范圍	技術規格（典型值）	實測范圍	技術規格（典型值）
  100?MHz	DC - 1?GHz	-80?dBc	DC - 10?GHz	-72?dBc
  DC - 500?MHz	DC - 500?MHz	-70?dBc	DC - 1.5?GHz	-66?dBc
  DC - 1?GHz	DC - 1?GHz	-63?dBc	DC - 3?GHz	-63?dBc
  DC - 2?GHz	DC - 2?GHz	-62?dBc	DC - 6?GHz	-60?dBc
  DC - 3?GHz	DC - 3?GHz	-60?dBc	DC - 6?GHz	-52?dBc
  DC - 5?GHz	DC - 5?GHz	-52?dBc	DC - 6?GHz	-52?dBc
  5?GHz - 6?GHz	5?GHz - 6?GHz	-52?dBc	3?GHz - 9?GHz	-40?dBc
  6?GHz - 7?GHz	6?GHz - 7?GHz	-42?dBc	4?GHz - 10?GHz	-42?dBc
  7?GHz - 8?GHz	7?GHz - 8?GHz	-60?dBc	6?GHz - 12.5?GHz	-52?dBc
  8?GHz - 10?GHz	8?GHz - 10?GHz	-50?dBc	6?GHz - 12.5?GHz	-52?dBc
  10?GHz - 12?GHz	10?GHz - 12?GHz	-53?dBc	6?GHz - 12.5?GHz	-50?dBc
  12?GHz - 13?GHz	12?GHz - 13?GHz	-22?dBc	10?GHz - 15?GHz	-22?dBc
  13?GHz - 14?GHz	13?GHz - 14?GHz	-54?dBc	11?GHz - 16?GHz	-20?dBc
  14?GHz - 16?GHz	14?GHz - 16?GHz	-46?dBc	13?GHz - 18?GHz	-38?dBc
  16?GHz - 18.5?GHz	16?GHz - 18.5?GHz	-42?dBc	14?GHz - 20?GHz	-30?dBc
  18.5?GHz - 20?GHz	18.5?GHz - 20?GHz	-28?dBc	16?GHz - 20?GHz	-24?dBc

• AWG70001A 和 AWG70002A 以 25?GS/s 速率運行

• ?	帶內性能		鄰帶性能
  模擬通道輸出頻率	實測范圍	技術規格（典型值）	實測范圍	技術規格（典型值）
  100?MHz	DC - 1?GHz	-80?dBc	DC - 10?GHz	-72?dBc
  0?- 500?MHz	DC - 500?MHz	-70?dBc	DC - 1.5?GHz	-66?dBc
  DC - 1?GHz	DC - 1?GHz	-63?dBc	DC - 3?GHz	-63?dBc
  DC - 2?GHz	DC - 2?GHz	-62?dBc	DC - 6?GHz	-60?dBc
  DC - 3?GHz	DC - 3?GHz	-60?dBc	DC - 6?GHz	-52?dBc
  DC - 5?GHz	DC - 5?GHz	-52?dBc	DC - 6?GHz	-52?dBc
  5?GHz - 6?GHz	5?GHz - 6?GHz	-52?dBc	3?GHz - 9?GHz	-40?dBc
  6?GHz - 7?GHz	6?GHz - 7?GHz	-42?dBc	4?GHz - 10?GHz	-42?dBc
  7?GHz - 8?GHz	7?GHz - 8?GHz	-55?dBc	6?GHz - 12.5?GHz	-50?dBc
  8?GHz - 10?GHz	8?GHz - 10?GHz	-50?dBc	6?GHz - 12.5?GHz	-50?dBc

• AWG70002A 8?GS/s

• ?	帶內性能		鄰帶性能
  模擬通道輸出頻率	實測范圍	技術規格（典型值）	實測范圍	技術規格（典型值）
  100?MHz	DC - 1?GHz	-80?dBc	DC - 3?GHz	-72?dBc
  DC - 500?MHz	DC - 500?MHz	-68?dBc	DC - 1.5?GHz	-66?dBc
  DC - 1?GHz	DC - 1?GHz	-63?dBc	DC - 3?GHz	-63?dBc
  DC - 2?GHz	DC - 2?GHz	-60?dBc	DC - 4?GHz	-60?dBc
  DC - 2.6?GHz	DC - 2.6?GHz	-55?dBc	DC - 4?GHz	-52?dBc
  DC - 3.2?GHz	DC - 3.2?GHz	-47?dBc	DC - 4?GHz	-47?dBc

• AWG70002A 16?GS/s

• ?	帶內性能		鄰帶性能
  模擬通道輸出頻率	實測范圍	技術規格（典型值）	實測范圍	技術規格（典型值）
  100?MHz	DC - 1?GHz	-80?dBc	DC - 3?GHz	-72?dBc
  DC - 500?MHz	DC - 500?MHz	-68?dBc	DC - 1.5?GHz	-66?dBc
  DC - 1?GHz	DC - 1?GHz	-62?dBc	DC - 3?GHz	-63?dBc
  DC - 2?GHz	DC - 2?GHz	-60?dBc	DC - 6?GHz	-58?dBc
  DC - 3.5?GHz	DC - 3.5?GHz	-57?dBc	3?GHz - 8?GHz	-40?dBc
  3.5?GHz - 4.5?GHz	3.5?GHz - 4.5?GHz	-42?dBc	4?GHz - 8?GHz	-42?dBc
  4.5?GHz - 6.4?GHz	4.5?GHz - 6.4?GHz	-52?dBc	6?GHz - 8?GHz	-42?dBc

1在最大采樣率下使用平衡-不平衡轉換器測得。

2SFDR 是直接生成的載波頻率的函數。不包括諧波。

輸出失真特點

• 諧波失真1

• 采樣率 = 25?GS/s

• 輸出頻率：二階諧波

• 頻率范圍	值
  < 2?GHz	< -60?dBc
  2?GHz - 6?GHz	< -50?dBc
  > 6?GHz	< -42?dBc

• 輸出頻率：三階諧波

• 頻率范圍	值
  < 1?GHz	< -60?dBc
  1?GHz - 2?GHz	< -50?dBc
  > 2?GHz	< -40?dBc

1在最大采樣率下使用 Balun 測得。

• 有效位數 (ENOB)

•


• AWG70001A

• 14.99?GHz 時 4.6?位

  所有噪聲和失真 DC – 20?GHz

• AWG70002A

• 9.99?GHz 時 5.6?位

  所有噪聲和失真 DC – 12.5?GHz

• 相噪

•











  精簡抖動模式下的相噪

• 抖動

•


• 隨機抖動（典型值）

• 250?fs RMS

• 總抖動（典型值）

• 12.5?Gb/s 時 10?psp-p

通道定時特點

這些技術數據僅適用于 AWG70002A。

• 通道到通道相差

• ±5?ps

• 輸出相差控制

•


• 范圍

• -100?- 100?ps

• 分辨率

• 500?fs

• 精度

• ±5?ps

• 通道內相差

• <5?ps

硬件特點

• 模擬輸出個數

•


• AWG70001A

• 1-通道

• AWG70002A

• 2?個通道

• 輸出連接器

• Aeroflex/Weinschel Planar Crown 通用連接器系統，帶 SMA 孔型適配器

• 輸出阻抗

• 50?Ω

• 波形長度

•


• AWG70001A

• Standard（標準）：高達 2?G 樣本

  帶擴展內存：高達 16?G 樣本

• AWG70002A

• Standard（標準）：高達 2?G 樣本

  帶擴展內存：高達 8?G 樣本

• 波形粒度

•


• 連續波運行模式

• 1?點

• 已觸發運行模式

• AWG70001A：2?點

  AWG70002A：1?點

• 運行模式

•


• 連續模式

• 連續重復波形

• 已觸發模式

• 收到觸發后僅輸出波形一次

• 已觸發連續模式

• 在收到觸發后連續重復波形

• 取樣時鐘

•


• 分辨率

• 多達 8?位數

• 精度

• 在 ±（1?ppm + 老化）之內，老化：每年 ±1?

計算機輸出

• 操作系統/外圍設備/IO

• Windows 7?

  16?GB（B019999 及以下序列號為 4?GB）

  ≥ 480?GB 固態硬盤

  包括 USB 緊湊型鍵盤和鼠標

  6?USB 3.0/2.0?兼容端口（前面 2?個 - USB 2.0）（后面 4?個 - USB 3.0（序列號 B019999 及以下為 USB 2.0））

  RJ-45?以太網連接器（后面板）支持 10/100/1000BASE-T

  VGA 視頻（后面板），用于外部監視器

  eSATA（后面板）

• 顯示特點

• LED 背光式觸摸屏顯示器，132?x 99?毫米（165?毫米角線），1024?× 768?像素

• 波形文件導入功能

• 按產品系列劃分的導入波形格式：

  泰克 AWG70000A 系列創(chuàng )建的 *.AWGX 文件格式

  泰克 AWG70000A 系列創(chuàng )建的 *.WFMX 文件格式

  泰克 RFX100 RFXpress 高級 RF/IF/IQ 波形軟件創(chuàng )建的 *.RFD 文件格式

  泰克 SDX100 系列 Xpress 高速串行數據信號軟件創(chuàng )建的 *.SXD 文件格式

  泰克 AWG5000 或 AWG7000 系列創(chuàng )建的 *.WFM 文件格式

  泰克 AWG400/500/600/700?系列創(chuàng )建的 *.PAT 和 *.WFM 文件格式

  泰克 RSA3000 系列創(chuàng )建的 *.IQT 文件格式

  泰克 RSA6000/5000?系列或 MDO4000 系列創(chuàng )建的 *.TIQ 文件格式

  泰克 TDS/DPO/MSO/DSA 系列創(chuàng )建的 *.WFM 或 *.ISF 文件格式

  泰克 AWG5000 或 AWG7000 系列創(chuàng )建的 *.TXT 文件格式

  泰克 AWG5000 或 AWG7000 系列創(chuàng )建的 *.AWG 文件

  *.MAT Matlab 文件格式

  泰克 AWG70000A 系列創(chuàng )建的 *.SEQX 序列文件格式

  泰克 AWG400、AWG500 或 AWG600 系列創(chuàng )建的 *.SEQ 序列文件格式

• 波形文件導出功能

• *.WFMX 文件格式（泰克 AWG70000A 系列）

  *.TXT 文件格式

• 第三方應用軟件驅程

• IVI-COM 驅動程序

  IVI-C 驅動程序

• 儀器控制/數據傳送

•


• GPIB 到 USB B 設備端口，要求外部適配器 TEK-USB-488

• 遠程控制和數據傳送（符合 IEEE488.1?標準，與 IEEE-Std 488.2?和 SCPI-1999.0?兼容）

• 以太網

• 遠程控制和數據傳送（符合 IEEE 802.3?標準）

• LAN eXtensions for Instrumentation (LXI)

• Class LXI Class C Version 1.4

輔助輸出

• 標記

•


• 編號

• AWG70001A：總共 2?個

  AWG70002A：總共 4?個（每條通道 2?個）

• 模式

• 差分

• 連接器

• SMA（前面板）

• 阻抗

• 50??

• 電平至 50??

• 特點	說明
  窗口	-1.4?V 到 1.4?V
  幅度	0.5?Vp-p?至 1.4?Vp-p
  分辨率	10?mV
  精度	±(10%的設置值 + 50?mV)，50?Ω阻抗
  上升/下降時間 (20% - 80%)	<35?ps（高：1.0?V，低：0?V)

• 定時相差

• 特點	說明
  通道內（典型值）	<12?ps（每條通道之間 (+) 和 (–) 輸出）
  通道間（典型值）	<15?ps（標記 1?輸出和標記 2?輸出之間）

• 延遲控制

• 特點	說明
  從模擬輸出的延遲（典型值）	AWG70001A：180?ps ±25?ps? AWG70002A：755?ps ±25?ps
  范圍	0?- 100?ps
  分辨率	1?ps
  精度	±15?ps

• 抖動

• 特點	說明
  隨機 RMS（典型值）	0.4?psRMS
  總峰峰值（典型值）	20?psp-p（使用 PRBS15 碼型）

• 10?MHz 參考輸出

•


• 連接器

• SMA（后面板）

• 輸出阻抗

• 50?Ω，交流耦合

• 幅度

• +4?dBm ±2?dBm

• 頻率

• 10?MHz ± (1?ppm + 老化)

• 標記輸出

•


• 連接器

• SMB（后面板）

• 輸出數量

• AWG70001A：4?

  AWG70002A： 8

• 阻抗

• 50??

• 幅度

• 高：3.3?V 至 50?Ω

  低：0?V

• 同步時鐘輸出

•


• 頻率

• 時鐘輸出的 1/80?

• 幅度

• 1.0?V ±150?mVp-p?接入 50??

• 連接器

• SMA（后面板）

• 輸出阻抗

• 50?Ω，交流耦合

• 外部時鐘輸出

•


• 連接器

• SMA（后面板）

• 輸出阻抗

• 50?Ω 交流耦合

• 頻率范圍

• 6.25?GHz 到 12.5?GHz

• 輸出幅度

• +5?dBm ~ +10?dBm

輔助輸入

• 觸發

•


• 編號

• 2?(A和B)

• 極性

• 正或負

• 阻抗

• 50??, 1?k?

• 范圍

• 50??:<5?Vrms

  1?k?: ±10?V

• 連接器

• SMA（后面板）

• 門限電平

• 特征	說明
  范圍	-5.0?V 到 5.0?V
  分辨率	0.1?V
  精度	±(5% +100?mV)

• 觸發到輸出不確定度

• 特征	說明
  異步 (典型值)	±40?ps @ 最大采樣率
  同步(典型值)	外部可變參考源和同步觸發定時：500?fsrms, 7?psp-p?@ BER 10-12
  同步(典型值)	外部10 MHz參考和同步觸發定時：5?psrms, 70?psp-p?at BER 10-12

• 觸發最小脈寬

• 20?ns

• 觸發釋抑

• 8320/fclk ±20?ns

  其中fclk是DAC采樣時鐘的頻率

• 參考輸入

•


• 輸入幅度

• -5?dBm ~ +5?dBm

• 固定頻率范圍

• 10?MHz，±10?ppm

• 可變頻率范圍

• 35?MHz 到 250?MHz

• 連接器

• SMA（后面板）

• 阻抗

• 50?Ω，交流耦合

• 外部時鐘輸入

•


• 連接器

• SMA（后面板）

• 輸入阻抗

• 50?Ω，交流耦合

• 頻率范圍

• 6.25?GHz 到 12.5?GHz

• 輸入幅度

• 0?dBm ~ +10?dBm

物理特點

• 尺寸

•


• 高

• 153.6?毫米（6.05?英寸）

• 寬

• 460.5?毫米（18.13?英寸）

• 深

• 603?毫米（23.76?英寸）

• 重量

•


• 沒有包裝時的凈重

• AWG70001A和AWG70002A:37.0磅(16.8公斤)

• AWG70001A帶有選項AC:38.56磅(17.49公斤)

• 帶有包裝時的凈重

• AWG70001A和AWG70002A:49.4磅 (22.4公斤)

• AWG70001A帶有選項AC：50.96磅(23.12公斤)

• 冷卻間隙

•


• 頂部

• 0?英寸

• 底部

• 0?英寸

• 左側

• 50?毫米（2?英寸）

• 右側

• 50?毫米（2?英寸）

• 后面

• 0?英寸

• 電源

•


• 交流線輸入

• 100?至 240?V AC，50/60?Hz

• 消耗

• 500?W

EMC、環境和安全

• 溫度

•


• 工作

• 0?oC ~ +50?oC (+32?oF ~ +122?oF)

• 非工作狀態

• -20?oC 至 +60?oC（-4?oF 至 +140?oF）

• 濕度

•


• 工作高度

• 在不高于 30?℃ 時，相對濕度 (% RH) 5% 到 90%

  高于 30?℃ 不超過 50?℃ 時，相對濕度 5% 到 45%

  無冷凝

• 非工作狀態

• 在不高于 30?℃ 時，相對濕度 (% RH) 5% 到 90%

  高于 30?℃ 不超過 60?℃ 時，相對濕度 5% 到 45%

  無冷凝

• 海拔高度

•


• 工作高度

• 最高 3,000?米（9,843?英尺）

  海拔高于 1500?米時最大工作溫度每 300?米降額 1℃。

• 非工作狀態

• 最高 12,000?米（39,370?英尺）

• 振動

•


• 工作狀態

• 正弦： 0.33?mm p-p（0.013英寸p-p）恒定位移，5?- 55?Hz

  隨機： 0.27?GRMS，5?- 500?Hz，每軸 10?分鐘

• 非工作狀態

• 隨機： 2.28?GRMS，5?- 500?Hz，每軸 10?分鐘

• 機械撞擊

•


• 工作狀態

• 半正弦機械撞擊，30g 峰值幅度，11ms 時長，每軸每個方向投 3?次

• 法規

•


• 安全性

• UL61010-1，CAN/CSA-22.2，No.61010-1，EN61010-1，IEC61010-1?

• 輻射

• EN55011（A 級）、IEC61000-3-2、IEC61000-3-3?

• 抗干擾能力

• IEC61326，IEC61000-4-2/3/4/5/6/8/11?

• 地區認證

• 歐洲	澳大利亞/新西蘭
  EN61326	AS/NZS 2064?

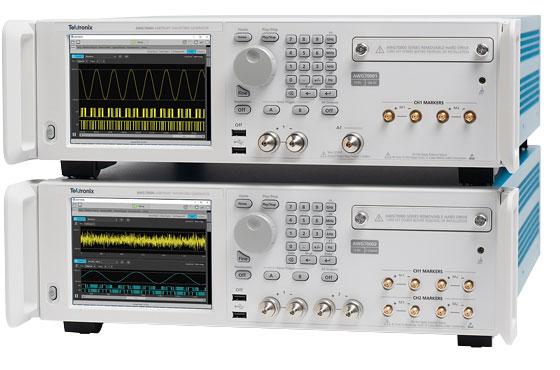

AWG70000B 系列任意波形發生器 (AWG) 在采樣率、信號保真度和波形內存方面代表著尖端水平，特別適合復雜器件、系統和實驗的設計、測試和操作。由于高達 50?GS/s 采樣率和 10?位垂直分辨率，它提供了優秀的信號激勵解決方案，可以簡便地生成理想信號、失真信號和“真實生活”信號。

主要性能指標

• 采樣率高達 50?GS/s

• -80?dBc 無雜散動態范圍

• 10?位垂直分辨率

• 高達 32?G 樣點的波形內存

主要功能

• 在一個產品中提供完整的寬帶 RF 信號發生解決方案

• 直接生成載波高達 20?GHz 的寬帶信號，而不需要外部 RF 轉換

• 仿真真實環境模擬信號在高速數字數據流上的影響

• 建立速率高達 12.5?GB/s 的信號損傷模型

• 生成高精度 RF 信號

• 無雜散動態范圍性能優于 -80?dBc

• 為光傳輸創(chuàng )建高速基帶信號，垂直分辨率可以處理高階復雜調制

• 10?位垂直分辨率，50?GS/s 采樣率

• 創(chuàng )建長波形場景，而不需構建復雜的序列

• 高達 32?G 樣點波形內存，在 50?GS/s 下播放 640?ms 的數據

• 多機同步（手動或使用 AWG 同步集線器），實現多通道高速 AWG 系統

• 全面運行，無需外部 PC

• 內置顯示器和按鈕可以直接從 AWG 前面板迅速選擇、編輯和播放波形

• 通過播放捕獲的信號，仿真真實世界環境

• 可以在A(yíng)WG 上播放、編輯或重新采樣示波器或實時頻譜分析儀捕獲的波形

• 從仿真平滑遷移到真實世界測試環境

• 從第三方工具導入波形矢量，如 MATLAB

• 排序器及 Streaming ID

• 通過網絡(luò )接口連接直接控制排序器

應用

• 通信和國防電子寬帶 RF/MW

• 輸出高達 20?GHz 的寬帶 RF 信號

• 高速硅和通信設備驗證和一致性測試

• 使用各種信號損傷簡便地對接收機進行壓力測試

• 相干光研究

• 使用高階復雜調制，生成高波特率基帶信號

• 尖端電子、物理和化學研究

• 高速度低抖動信號源生成唯一指定的模擬信號、快速脈沖、數據流和時鐘

您可以信賴的性能

您可以依賴泰克，為您提供可以信賴的性能。除行業領先的服務和支持外，這一產品標配一年保修。

從模擬無縫轉向信號生成

只要能定義或捕獲一個波形，那么 AWG70000B 就能生成這個信號?？梢酝ㄟ^(guò)多種方式創(chuàng )建信號。為在泰克 AWG 系列上運行而專門優化的波形創(chuàng )建插件提供了特定的波形創(chuàng )建功能；而第三方解決方案，如 MATLAB、Excel 等等，則能夠靈活地創(chuàng )建您想要的任何波形。在任何套件中創(chuàng )建的波形都可以導入及在 AWG70000B 中播放，實現從仿真領域到現實世界的無縫遷移。

此外，泰克示波器或實時頻譜分析儀上捕獲的任何信號都可以加載到 AWG70000B 中進行播放。通過使用內置的波形生成插件，還可以修改或改變捕獲的信號，滿足可能存在的任何特定要求。

生成寬帶射頻信號

RF 信號正變得越來越復雜，準確地創(chuàng )建測試和分析 RF 系統所需的信號變得越來越難。為應對這種挑戰，RF 通用插件提供高級功能以數字方式合成調制的基帶、IF 和 RF/微波信號，支持多種調制方案。

RF 通用插件、雷達插件、多音調插件、OFDM 插件和環境插件提供了簡便易用的用戶界面，可以無縫集成 AWG70000B 系列用戶界面或 SourceXpress 遠程 PC 應用。

AWG70000B 及 RF 通用插件可以生成復雜的 RF 波形。

最前沿的數字射頻技術所需的性能通常超過其它儀器所能提供的性能，因為當前雷達、射頻通信、OFDM 和多音調等應用中有不斷提升的生成寬帶寬和快速變化信號的需求。在與特定插件結合使用時，AWG70000B 系列支持各種調制格式，簡化了創(chuàng )建復雜 RF 波形的任務。AWG70000B 系列儀器為客戶提供了多種方式，可以生成全面調制的基帶、中頻 (IF) 信號，或直接生成高達 20?GHz 的 RF 波形。

AWG70000B 上生成的 3?GHz 寬多載波信號，>60?dBC SFDR

創(chuàng )建雷達信號

生成高級雷達信號通常需要 AWG 在采樣率、模擬帶寬和存儲器方面有非同一般的性能。泰克 AWG70000B 系列為生成高級雷達信號確立了全新的行業標準，提供了高達 20?GHz 的寬調制帶寬。由于高達 50?GS/s 的采樣率，AWG70000B 系列可以生成以前 AWG 不可能生成的 RF 信號。在想生成 IQ 信號時，AWG70000B 能夠對信號過采樣，提供杰出的 SFDR 性能，改善信號質量。

AWG70000B 和雷達插件為創(chuàng )建復雜的雷達信號提供了完美的解決方案。在創(chuàng )建定制雷達脈沖程序組時，為客戶提供了極大的靈活性。使用 AWG 能夠很容易地創(chuàng )建各種調制類型（如線性調頻、巴克碼和多相編碼、步進調頻和非線性調頻），且此插件的靈活性使得客戶能夠創(chuàng )建需要自定義調制類型的波形。AWG 和雷達插件相結合，還能生成帶參差 PRI 的脈沖串，解決量程和多普勒模糊問題，另外還解決了電子反對抗 (ECCM) 中的捷變頻、仿真斯威林標靶模型時的脈沖間幅度變化（包括天線掃描碼型、雜亂和多徑效應）等問題。

AWG70000B 和雷達插件創(chuàng )建的 AWG 雷達脈沖

環境信號生成

許多雷達信號的關鍵特點要求它們必須與其它商用標準信號共存于同一頻段，但性能不會(huì )劣化。為滿足這一預期，雷達設計人員必須在設計/調試階段徹底的測試所有可能的情況。AWG70000B 和環境插件可以非常靈活地定義和創(chuàng )建這些最壞情況場景。

您最多可以指定 50?個信號來定義自己的環境，包括 WiMAX、WiFi、GSM、CDMA、W-CDMA、DVB-T、噪聲、藍牙、LTE、OFDM、雷達等。這個插件可以從其他插件（包括雷達、RF 通用等）、Matlab? 及泰克頻譜分析儀和示波器中將信號無縫導入到應用環境中。您還可以配置特定標準信號的 PHY 參數。您可以為環境中的所有信號定義載頻、功率、開始時間和時長，從而可以全面控制這些信號相互交互/相互干擾的方式。

配備使用環境插件的多個發射器的多個場景

相干光

當今高速且日益由網絡(luò )驅動的世界，正推動著對短距離和長距離相干光通信的需求。相位調制、高波特率、高采樣率、帶寬和分辨率都對光學應用至關重要。泰克深知相干光測試的挑戰和不一致性，為光測試、波形生成和校準提供了可靠的、設置方便的一系列高性能工具。

泰克 AWG70000B 系列任意波形發生器 (AWG) 可以實現最高 50?GS/s 的采樣率及 10?位垂直分辨率。這種性能水平可以直接生成現代相干光通信系統要求的 IQ 基帶信號，這些相干光通信系統基于數據速率遠遠超過 200Gb/s 的光載波的正交調制。多臺 AWG70000Bs 可以同步 (手動或使用 AWG 同步集線器)，在每個基帶信號上使用最大 50?GS/s 采樣率，實現低 EVM 和 32?Gbaud 性能。

生成所需信號只是相干光學通信中的第一個挑戰。信號質量、低 EVM 及獲得清楚的張開眼圖至關重要。光插件可以搭配預補償插件來針對被測器件校準 AWG 并預補償相干光信號。

創(chuàng )建通用 OFDM

在當今的無線電世界中，對短距離和中等距離傳輸大數據量的應用來說，OFDM 逐漸成為調制方法選項。對于需要產生 OFDM 信號以測試接收機的工程師來說，對帶寬的需求和多載波的挑戰是最為關鍵的問題。AWG70000B 系列與 OFDM 插件相結合，用戶可以配置 OFDM 信號定義的每個部分。工程師可逐個符號地建立完整的 OFDM 幀，或讓插件針對信號的某些方面選擇默認值。AWG/OFDM 插件組合支持各種數據編碼格式，包括 R/S 編碼、卷積碼和擾碼。用戶還可以定義符號中的每個副載波，并可以獨立配置類型、調制和基本數據。OFDM 插件可以提供一份符號表，表中將對所選符號中的所有載波進行概述，由此可以了解 OFDM 符號各個方面的情況?？梢酝ㄟ^(guò)指定符號/幀之間的間隔來建立 OFDM 包/幀，并可以通過添加帶限噪聲，來對 OFDM 包的某些部分加入壓力。

生成高速串行信號

串行信號全部由二進制數據組成，也就是簡單的 1?和 0。隨著時鐘頻率的增加，這些簡單的 1?和 0?開始更像是模擬波形，因為模擬事實被嵌入到數字數據中。零上升時間及完美平頂的教科書式的數字信號不再是現實。電子環境有噪聲、抖動、串擾、分布電抗、電源變化及其它不理想情況。每種非理想情況都會(huì )對信號造成影響。實際環境的數字“方波”很少能夠與其理論描述相似。

由于 AWG70000B 系列是一種模擬波形源，它提供了完美的單一產品解決方案，用來創(chuàng )建數字數據流，模仿現實世界環境中發生的不理想的模擬特點。通過使用直接合成技術，工程師可以創(chuàng )建信號，仿真通過傳輸線傳播的效應。上升時間、脈沖形狀、延遲和畸變均可以控制。在與高速串行(HSS)插件結合使用時，工程師可以全面控制數字信號，實現高達 50?Gb/s 的速率。這正是嚴格的接收機測試要求所需的。

使用 AWG70000B 和 HSS 插件簡便地創(chuàng )建數字數據損傷

HSS 插件允許 AWG70000B 系列儀器創(chuàng )建各種數字數據損傷，比如抖動(隨機抖動、周期性抖動、正弦曲線)、噪聲、預加重/去加重、符號間干擾(ISI)、占空比失真(DCD)和擴頻時鐘(SSC)?？梢允褂?S 參數文件仿真電路板和電纜的傳輸環境，S 參數文件可以應用到任何波形中。AWG70000B 和 HSS 插件還為當今許多高速串行應用提供了基本碼型波形，如 SATA、Display Port、SAS、PCI-E、USB 和光纖通道。

對高速串行應用，AWG70000B 系列提供了優秀的解決方案，可以解決需要檢驗、表征和調試復雜數字設計的數字設計人員所面臨的信號激勵挑戰和問題。這種基于文件的構架使用直接合成來創(chuàng )建復雜數據信號的方法，為用戶的高速串行通信應用中最嚴苛的信號生成挑戰提供了操作簡單、可重復性高、靈活的一體化解決方案。

使用 AWG70000B 和 HSS 插件添加的數字數據及去加重

創(chuàng )建校正系數

補償線纜、無源和有源 RF 元器件在測試設置中引入的不理想特點，從 AWG 中實現平坦的頻響和線性相位響應。當前泰克 AWG 儀器預補償插件和 PC SourceXpress 軟件允許用戶補償 AWG 的第一個和第二個內奎斯特區域。用戶可以定義 LO 頻率，并選擇為下邊帶或上邊帶獲取校正系數，以及定義載波頻率。在所有模式下，用戶均可以通過指定起始和截止頻率（射頻和中頻）或帶寬（IQ/IQ 調制器）定義補償帶寬。

AWG70000B 及通用預補償插件

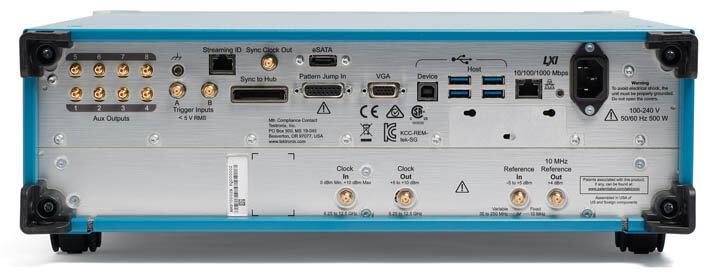

流式傳送 ID

為了動態復現 RF 測試環境，工程師有時要追蹤數千個獨立的波形。最新流式波形標識 (Streaming WID)選項在儀器后面板上增加了一個專用以太網端口。這個端口可以通過 UDP 格式化分組直接接入排序器硬件，立即接入系統內存中提供的 16000?多個序列步驟。使用Streaming WIDs，以前所未有的準確度復現錯綜復雜的現實世界，在更少的時間內完成更多的工作。

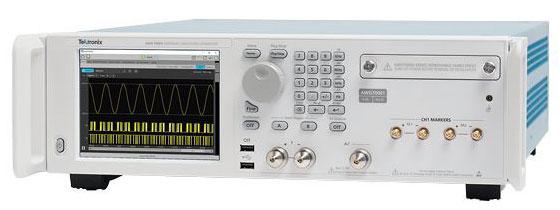

選項 AC

AWG70001B 及選項 AC 提供了一個額外的高輸出幅度連接器。選項 AC 在單通道 AWG70001B 任意波形發生器的前面板上增加了一個單端 AC 耦合連接器。增加了多個用戶控件，可以在標準直接輸出連接器或 AC 輸出連接器之間切換輸出路徑。在切換到 AC 路徑時，會(huì )在信號路徑中增加額外的用戶控制的放大和衰減。

在 AC 輸出模式下，您可以選擇四個信號濾波路徑中的一條路徑，設置輸出幅度，讓儀器在選定的濾波路徑中自動設置步進衰減器。為提高控制能力，您可以為選定的濾波路徑手動設置步進衰減器的衰減。

• 沒有濾波器: -70?~ +25?dBm @ 1?GHz CW 校準頻率

• 11.5?GHz 低通: -70?~ +25?dBm @ 1?GHz CW 校準頻率

• 10?GHz - 14.5?GHz 帶通: -77?~ +18?dBm @ 11?GHz CW 校準頻率

• 13?GHz - 18?GHz 帶寬: -90?~ +20?dBm @ 14?GHz CW 校準頻率

LXI Class C

通過 LXI Web 界面，您可以使用標準網絡(luò )瀏覽器，在瀏覽器地址中簡單輸入 AWG 的 IP 地址，連接到 AWG70000B 系列上。網絡(luò )界面可以查看儀器狀態和配置以及網絡(luò )設置的狀態和修改情況。所有網絡(luò )交互都滿足 LXI Class C 規范。

技術數據

除另行指明外，所有指標均為典型值。除另行指明外，所有技術數據均適用于所有型號。

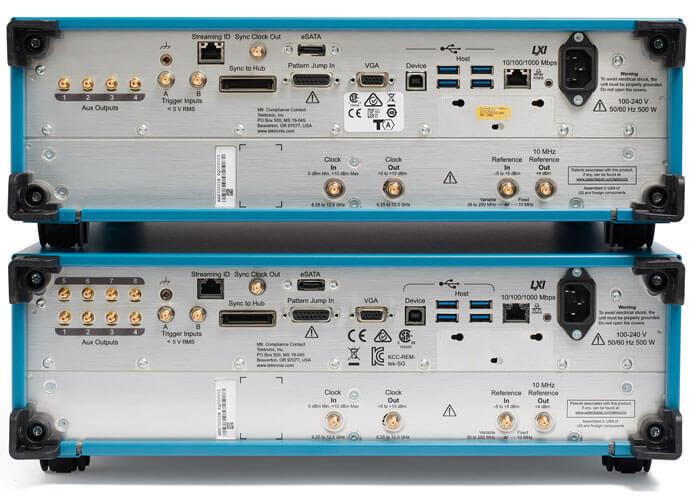

型號概況

硬件特點

• 運行模式

•


• 連續模式

• 連續重復波形

• 觸發模式

• 收到觸發后僅輸出波形一次

• 連續觸發模式

• 在收到觸發后連續重復波形

• 波形內存

•


• AWG70001B

• 標配: 最高 2?G 樣點

  擴展內存時: 最高 32?G 樣點

• AWG70002B

• 標配: 最高每通道 2?G 樣點

  擴展內存時: 最高每通道 16?G 樣點

• 最小波形長度

•


• 已觸發運行模式

• AWG70001B: 4800?點

  AWG70002B: 2400?點

• 連續波運行模式

• 1?點

• 波形粒度

•


• 連續波運行模式

• 1?點

• 已觸發運行模式

• AWG70001B: 2?點

  AWG70002B: 1?點

• 波形交織

•


• AWG70001B

• 在 ≤ 25GS/s 時未交織

  在 > 25GS/s 時交織

• AWG70002B

• 所有取樣速率非交織

• DAC 分辨率

• 8?位、9?位或 10?位

模擬輸出特征

• 通道數

•


• AWG70001B

• 1?條通道

• AWG70002B

• 2?條通道

• 連接器類型

• Aeroflex/Weinschel Planar Crown 通用連接器系統，帶 SMA 孔型適配器

• 輸出阻抗

• 50?Ω

• 有效頻率輸出

• Fmaximum （指定值）通過“采樣率/過采樣率“或 "SR / 2.5" 來確定。

• AWG70001B

• 20?GHz

• AWG70002B

• 10?GHz

• 帶寬

• 使用頻段中幅度相等的多正弦波形測量。在記錄 -3?dB 交點前以數學方式從測得響應中去掉Sin(x)/x 響應。

• AWG70001B

• 15?GHz

• AWG70002B

• 13.5?GHz

• 輸出幅度

• 幅度電平在差分輸出(+)到(-)之間測得。對于單端輸出，幅度電平是規定的電壓電平的一半。

• 范圍

• 500?mVp-p?至 1?Vp-p

• 分辨率

• 1.0?mV

• 精度

• ±（幅度的 2% + 1?mV）

• 上升/下降時間

• 測得從 20% 到 80% 的上升/下降時間，行業標準為 10% 到 90%，相關系數為 0.75。

• AWG70001B

• 采樣率 ≤ 25?GS/s 時: < 23?ps

  采樣率為 50?GS/s 時: < 27?ps

• AWG70002B

• < 22?ps

• 串行數據位速率

• 以“采樣率/每個周期 4?點”確定比特率，支持全損傷信號生成。

• AWG70001B

• 12.5?Gb/s

• AWG70002B

• 6.25?Gb/s

• 輸出平坦度

•


• AWG70001B

• 10?GHz 以下時為 ±1.8?dB,

  10?GHz ~ 15?GHz 時為 +1.8?dB ~ -3?dB

• AWG70002B

• 10?GHz 時為 +0.8?dB ~ -1.5?dB

• 輸出匹配, SWR

•


• AWG70001B

• DC ~ 5?GHz = 1.32:1?

  5?GHz ~ 10?GHz = 1.52:1?

  10?GHz ~ 20?GHz = 1.73:1?

• AWG70002B

• DC ~ 10?GHz = 1.61:1?

• 頻響

•


• AWG70001B

• AWG70001B 頻響, 50?GS/s, 從測得數據中以數學方式去掉 Sin(x)/x 響應。









  50?GS/s 時 AWG70001B 測得的頻響及理想的 Sin(x)/x 響應。









• AWG70002B

• AWG70002B 頻響, 25?GS/s, 從測得數據中以數學方式去掉 Sin(x)/x 響應。









  25?GS/s 時 AWG70002B 測得的頻響及理想的 Sin(x)/x 響應。









波形特點

• 波形文件導入功能

• 導入系列創(chuàng )建的波形格式:

•


• .泰克 AWG5200/70000?系列創(chuàng )建的 AWGX 文件

•


• 泰克 AWG5000 或 AWG7000 系列創(chuàng )建的 .AWG 文件

•


• 泰克 AWG400/500/600/700?系列創(chuàng )建的 .PAT 和 *.WFM 文件格式

•


• 泰克 RSA3000 系列創(chuàng )建的 .IQT 文件格式

•


• 泰克 RSA6000/5000?系列或 MDO4000 系列創(chuàng )建的 .TIQ 文件格式

•


• s created TDS/DPO/MSO/DSA 系列創(chuàng )建的.WFM or *.ISF 文件格式

•


• .TXT 文件格式

•


• .MAT Matlab 文件格式

•


• 泰克 AWG5200 系列創(chuàng )建的 .SEQX 文件格式

•


• 泰克 AWG400/500/600/700?系列創(chuàng )建的 .SEQ 文件格式

•


• .TMP 或 .PRM 文件格式; Midas Blue (Data Type 1000/1001; 標量和復數數據; 8?位、16?位、32?位和 64?位整數及 32位和 64?位浮動數據格式類型)

• 波形文件導出功能

•


•


• .WFMX 文件格式, AWG5200/70000?系列本原格式

•


• .WFM 文件格式, AWG400/500/600/700?波形文件

•


• .TIQ 文件格式, RSA6000 IQ 對

•


• .TXT 文件格式

觸發輸入特點

• 數量

• 2?（A 和 B）

• 連接器

• SMA（后面板）

• 極性

• 正或負可選

• 阻抗

• 50??, 1?k?

• 范圍

•


• 50??

• <5?V

• 1?k?

• ±10?V

• 門限電平

•


• 范圍

• -5.0?V ~ 5.0?V

• 分辨率

• 0.1?V

• 精度

• ±5% 的設置值 + 0.1?V

• 從觸發到輸出的時延

•


• 異步

• (42,000/(2?* fclk) +20?ns) ±20?ns (1.700?μs @ fclk = 12.5?GHz, 25?GS/s)

• 同步

• (40,800/(2?* fclk) + 20?ns) ±20?ns (1.652?μs @ fclk = 12.5?GHz, 25?GSps)

• 其中 fclk 是 DAC 采樣時鐘的頻率

•


• 觸發最小脈寬

• 20?ns

• 觸發釋抑

• 8320/fclk ±20?ns

  其中 fclk 是 DAC 采樣時鐘的頻率

排序器

•


• 排序器是一種固件升級程序，允許用戶運行一個波形序列。除時鐘外，排序器運行獨立通道。

• 最大重復數量

• 220?個 (1,048,576?個)

• 最大序列步進

• 16,383?

• 子序列

• 單一級別深度

• 波形顆粒度分辨率

•


• AWG70001B

• 2?

• AWG70002B

• 1?

• 最小波形長度

•


• AWG70001B

• 4800?點

• AWG70002B

• 2400?點

無雜散動態范圍 (SFDR)

• 無雜散動態范圍 (SFDR) 特點

• AWG 的頻率輸出?12

• AWG70001B 在 50?GS/s 時

• ?	帶內性能		鄰帶性能
  模擬通道輸出頻率	測量頻率	技術指標	測量頻率	技術指標
  100?MHz	DC - 1?GHz	-80?dBc	DC - 10?GHz	-72?dBc
  DC - 500?MHz	DC - 500?MHz	-70?dBc	DC - 1.5?GHz	-66?dBc
  DC - 1?GHz	DC - 1?GHz	-63?dBc	DC - 3?GHz	-63?dBc
  DC - 2?GHz	DC - 2?GHz	-62?dBc	DC - 6?GHz	-60?dBc
  DC - 3?GHz	DC - 3?GHz	-60?dBc	DC - 6?GHz	-52?dBc
  DC - 5?GHz	DC - 5?GHz	-52?dBc	DC - 6?GHz	-52?dBc
  5?GHz - 6?GHz	5?GHz - 6?GHz	-52?dBc	3?GHz - 9?GHz	-40?dBc
  6?GHz - 7?GHz	6?GHz - 7?GHz	-42?dBc	4?GHz - 10?GHz	-42?dBc
  7?GHz - 8?GHz	7?GHz - 8?GHz	-60?dBc	6?GHz - 12.5?GHz	-52?dBc
  8?GHz - 10?GHz	8?GHz - 10?GHz	-50?dBc	6?GHz - 12.5?GHz	-52?dBc
  10?GHz - 12?GHz	10?GHz - 12?GHz	-53?dBc	6?GHz - 12.5?GHz	-50?dBc
  12?GHz - 13?GHz	12?GHz - 13?GHz	-22?dBc	10?GHz - 15?GHz	-22?dBc
  13?GHz - 14?GHz	13?GHz - 14?GHz	-54?dBc	11?GHz - 16?GHz	-20?dBc
  14?GHz - 16?GHz	14?GHz - 16?GHz	-46?dBc	13?GHz - 18?GHz	-38?dBc
  16?GHz - 18.5?GHz	16?GHz - 18.5?GHz	-42?dBc	14?GHz - 20?GHz	-30?dBc
  18.5?GHz - 20?GHz	18.5?GHz - 20?GHz	-28?dBc	16?GHz - 20?GHz	-24?dBc

• AWG70001B 和 AWG70002B 在 25?GS/s 時

• ?	帶內性能		鄰帶性能
  模擬通道輸出頻率	測量頻率	技術指標	測量頻率	技術指標
  100?MHz	DC - 1?GHz	-80?dBc	DC - 10?GHz	-72?dBc
  0?- 500?MHz	DC - 500?MHz	-70?dBc	DC - 1.5?GHz	-66?dBc
  DC - 1?GHz	DC - 1?GHz	-63?dBc	DC - 3?GHz	-63?dBc
  DC - 2?GHz	DC - 2?GHz	-62?dBc	DC - 6?GHz	-60?dBc
  DC - 3?GHz	DC - 3?GHz	-60?dBc	DC - 6?GHz	-52?dBc
  DC - 5?GHz	DC - 5?GHz	-52?dBc	DC - 6?GHz	-52?dBc
  5?GHz - 6?GHz	5?GHz - 6?GHz	-52?dBc	3?GHz - 9?GHz	-40?dBc
  6?GHz - 7?GHz	6?GHz - 7?GHz	-42?dBc	4?GHz - 10?GHz	-42?dBc
  7?GHz - 8?GHz	7?GHz - 8?GHz	-55?dBc	6?GHz - 12.5?GHz	-50?dBc
  8?GHz - 10?GHz	8?GHz - 10?GHz	-50?dBc	6?GHz - 12.5?GHz	-50?dBc

1在最大采樣率下使用平衡-不平衡轉換器測得。

2SFDR 是直接生成的載波頻率的函數。不包括諧波。

輸出失真

• 諧波失真

• 采樣率 = 25?GS/s

• 二階諧波, 輸出頻率上

• 頻率范圍	值
  < 2?GHz	< -60?dBc
  2?GHz - 6?GHz	< -50?dBc
  > 6?GHz	< -42?dBc

• 三階諧波, 輸出頻率上

• 頻率范圍	Value
  < 1?GHz	< -60?dBc
  1?GHz - 2?GHz	< -50?dBc
  > 2?GHz	< -40?dBc

• 有效位數 (ENOB)

•


• AWG70001B

• 4.6?位 @ 14.99?GHz

  所有噪聲和失真 DC - 20?GHz

• AWG70002B

• 5.6?位 @ 9.99?GHz

  所有噪聲和失真 DC - 12.5?GHz

• 相位噪聲

• 降低抖動模式下的相位噪聲

•


•







• 抖動

•


• 隨機抖動

• 250?fs RMS

• 總抖動

• 10?ps?p-p?@ 12.5?Gb/s

通道定時特點

•


• 這些指標只適用于 AWG70002B。

• 通道之間的偏移

• ±5?ps

• 輸出相差控制

•


• 范圍

• -100?ps ~ 100?ps

• 分辨率

• 500?fs

• 精度

• ±5?ps

• 通道內相差

• <5?ps

參考

• 參考輸入

•


• 連接器

• SMA（后面板）

• 阻抗

• 50?Ω，AC 耦合

• 輸入幅度

• –5?dBm ~ +5?dBm

• 固定頻率范圍

• 10?MHz, ±40?Hz

• 可變頻率范圍

• 35?MHz ~ 240?MHz

• 10MHz 參考輸出

•


• 連接器

• SMA（后面板）

• 阻抗

• 50?Ω，AC 耦合

• 幅度

• +4?dBm ±2?dBm

• 頻率 (有保障)

• 10?MHz ± (1?ppm + 老化)

•


•


•


•


•


•


時鐘特點

• 時鐘輸入

•


• 連接器

• SMA（后面板）

• 輸入阻抗

• 50?Ω，AC 耦合

• 頻率范圍

• 6.25?GHz ~ 12.5?GHz

• 輸入幅度

• 0?dBm ~ +10?dBm

• 時鐘輸出

•


• 連接器

• SMA（后面板）

• 輸出阻抗

• 50?Ω 交流耦合

• 輸出幅度

• +5?dBm ~ +10?dBm

• 同步時鐘輸出

•


• 連接器

• SMA（后面板）

• 輸出阻抗

• 50??，AC 耦合

• 頻率

• 時鐘輸出的 1/80?

• 幅度

• 1.0?V ±150?mV?p-p?至 50??

標記特點

• 數量

•


• AWG70001B

• 總共 2?個

• AWG70002B

• 總共4個(每條通道2個)

• 模式

• 差分

• 連接器

• SMA（前面板）

• 阻抗

• 50??

• 電平至 50??

•


•


• 特征	值
  窗口	-1.4?V ~ 1.4?V
  幅度	0.5?V?p-p?~ 1.4?V?p-p
  分辨率	10?mV
  精度	±(10%的設置值 + 50?mV)，50?Ω阻抗
  上升/下降時間 (20% - 80%)	<35?ps (高: 1.0?V, 低: 0?V)

• 定時相差

•


•


• 特征	值
  通道內部	<12?ps (每條通道 (+) 正輸出和 (-) 負輸出之間)
  通道之間	<15?ps（標記 1?輸出和標記 2?輸出之間）

• 時延控制

•


•


• 特征	值
  模擬輸出時延	AWG70001B: 180?ps ±25?ps AWG70002B: 755?ps ±25?ps
  范圍	0?- 100?ps
  分辨率	1?ps
  精度	±15?ps

• 抖動

•


•


• 特征	值
  隨機 RMS	0.4?ps?RMS
  總峰峰值	20?ps?p-p?(使用 PRBS15 碼型)

輔助輸出

•


• 輔助輸出可以配置為排序器標記或定時器。

• 連接器

• SMB（后面板）

• 輸出數量

•


• AWG70001B

• 4?

• AWG70002B

• 8?

• 阻抗

• 50?Ω

• 幅度

•


• 高

• 3.3?V 接入 50?Ω

• 低

• 0?V

• 周期

• 在配置為定時器。

  1?Hz (1?s) ~ 100?kHz (10?μs)

碼型跳轉

• 針腳排列

• 針腳	?	針腳	?	針腳	?
  1?	GND	6?	GND	11?	數據位 5，輸入
  2?	數據位 0，輸入	7?	選通，輸入	12?	數據位 6，輸入
  3?	數據位 1，輸入	8?	GND	13?	數據位 7，輸入
  4?	數據位 2，輸入	9?	GND	14?	GND
  5?	數據位 3，輸入	10?	數據位 4，輸入	15?	GND

• 輸入阻抗

• 1?kΩ 下降到接地

• 輸入電平

• 3.3?V LVCMOS

  5?V TTL 標準

• 目的地數量

• 256?

• 選通極性

• 負邊沿

• 選通最小脈寬

• 64?ns

• 選通建立時間和保持時間

•


• 設置

• 5?ns

• 保持

• 5?ns

•


•


AWG70001B 選項 AC 輸出特點

這些特點適用于 AWG70001B 任意波形發生器中選配的輸出連接器。

• 連接器

• Aeroflex/Weinschel Planar Crown 通用連接器系統，帶 SMA 孔型適配器

• 模擬交流輸出個數

• 1?

• 輸出類型

• 單端探頭

• 輸出阻抗

• 50?Ω

• 頻率范圍

• 濾波器	值
  沒有濾波器	10?MHz - 18?GHz
  低通	10?MHz ~ 11.5?GHz
  帶通 (10?~ 14.5?GHz)	10?GHz ~ 14.5?GHz
  帶通(13?- 18?GHz)	14?GHz ~ 18?GHz

• 幅度

•


• 范圍（對于每條路徑中指定頻率的載波信號）

• 濾波器	值
  沒有濾波器	1?GHz 時為 25?dBm 至 -70?dBm 13?GHz 時為 18?dBm 至 -77?dBm
  低通	1?GHz 時為 25?dBm 至 -70?dBm
  帶通 (10?~ 14.5?GHz)	11?GHz 時為 18?dBm 至 -77?dBm
  帶通(13?- 18?GHz)	14?GHz 時為 20?dBm 至 -90?dBm 18?GHz 時為 18?dBm 至 -90?dBm

• 精度（校準頻率下）

• 濾波器	值
  沒有濾波器	±0.5?dB, 在 1?GHz, 環境溫度為 16?°C ~ 26?°C 時 ±1.5?dB, 在 1?GHz, 環境溫度為 0?°C ~ 50?°C 時
  低通	±0.5?dB, 在 1?GHz, 環境溫度為 16?°C ~ 26?°C 時 ±1.5?dB, 在 1?GHz, 環境溫度為 0?°C ~ 50?°C 時
  帶通 (10?~ 14.5?GHz)	±1.5?dB, 在 11?GHz, 環境溫度為 16?°C ~ 26?°C 時 ±3.0?dB, 在 11?GHz, 環境溫度為 0?°C ~ 50?°C 時
  帶通(13?- 18?GHz)	14?GHz 下環境溫度為 16?℃ 至 26?℃ 時為 ±1.5?dB 14?GHz 下環境溫度為 0?℃ 至 50?℃ 時為 ±3.5?dB

• 分辨率

• 0.01?dB

• 幅度平坦度

• 技術指標包括 DAC 在50 GS/s時的 sin(x)/x 滾降值。

  濾波器	值
  沒有濾波器	± 3?dB, 10?MHz ~ 10?GHz? ± 4?dB, 10?MH ~ 13?GHz
  低通	± 3?dB, 10?MHz ~ 10?GHz
  帶通 (10?~ 14.5?GHz)	± 3.5?dB, 10?GHz ~ 14.5?GHz
  帶通(13?- 18?GHz)	± 4.5?dB, 13?GHz ~ 18?GHz

• 諧波失真

• 在 50?GS/s 工作時。

• 2階?諧波輸出頻率

• 頻率范圍	值
  < 1?GHz	< -34?dBc
  1?GHz - 4?GHz	< -30?dBc
  > 4?GHz	< -28?dBc

• 3階諧波，輸出頻率上

• 頻率范圍	Value
  < 1?GHz	< -50?dBc
  1?GHz - 4?GHz	< -45?dBc
  > 4?GHz	< -33?dBc

• 放大器 1?dB 壓縮

•


• 在 50?GS/s 工作時

• 濾波器	頻率	值
  沒有濾波器	1?GHz	> 25?dBm
  	13?GHz	> 22?dBm
  低通	1?GHz	> 25?dBm
  帶通 (10?~ 14.5?GHz)	11?GHz	> 22?dBm
  帶通(13?- 18?GHz)	14?GHz	> 22?dBm
  	18?GHz	> 20?dBm

• 開關時間

• 衰減器和放大器在幅度變化后穩定到指定輸出幅度所需的時間。

  20?ms

•


•


•


•


•


•


電源

• 交流線輸入

• 100?至 240?V AC，50/60?Hz

• 功耗

• 500?W

計算機系統

• 操作系統/外圍設備/IO

• Microsoft Windows 10?操作系統

  16?GB

  ≥ 1?TB 固態硬盤

  6?個 USB 端口 (前面 2?個 - USB 2.0?) (后面 4?個 - USB 3.0)

  RJ-45?以太網連接器（后面板）支持 10/100/1000BASE-T

  VGA 視頻（后面板），用于外部監視器

  eSATA（后面板）

• 顯示特點

• LED 背光式觸摸屏顯示器，132?x 99?毫米（165?毫米角線），1024?× 768?像素

• 第三方應用的軟件驅動程序

• IVI-COM 驅動程序

  IVI-C 驅動程序

• 儀器控制/數據傳送

•


• GPIB 到 USB B 設備端口，要求外部適配器 TEK-USB-488

• 遠程控制和數據傳送（符合 IEEE488.1?標準，與 IEEE-488.2?標準和 SCPI-1999.0?兼容）

• 以太網

• 遠程控制和數據傳送（符合 IEEE 802.3?標準）

• LAN eXtensions for Instrumentation (LXI)

• Class LXI Class C Version 1.4?

•


•


•


•


•


•


物理特點

• 外觀尺寸

•


• 高度

• 153.6?毫米（6.05?英寸）

• 寬度

• 460.5?毫米（18.13?英寸）

• 厚度

• 603?毫米（23.76?英寸）

• 重量

•


• 沒有包裝時的凈重

• 37.0?磅 (16.8?公斤)

  38.56?磅 (17.49?公斤) (AWG70001B 帶有選項 AC)

• 帶有包裝時的凈重

• 49.4?磅 (22.4?公斤)

  50.96?磅 (23.12?公斤) (AWG70001B 帶有選項 AC)

• 冷卻間隙

•


• 頂部

• 0?英寸

• 底部

• 0?英寸

• 左側

• 50?毫米（2?英寸）

• 右側

• 50?毫米（2?英寸）

• 后面

• 0?英寸

•


•


•


•


•


•





•


•


•


EMC, 環境和安全

• 溫度

•


• 工作狀態

• 0?oC ~ +50?oC (+32?oF ~ +122?oF)

• 非工作狀態

• -20?oC 至 +60?oC（-4?oF 至 +140?oF）

• 濕度

•


• 工作狀態

• 在不高于 30?°C 時，相對濕度 (% RH) 5% 到 90%

  5% ~ 45% 相對濕度，30?°C ~ 50?°C

  無冷凝

• 非工作狀態

• 在不高于 30?°C 時，相對濕度 (% RH) 5% 到 90%

  高于 30?°C 不超過 60?°C 時，相對濕度 5% 到 45%

  無冷凝

• 海拔高度

•


• 工作狀態

• 最高 3,000?米（9,843?英尺）

  1500?米以上時每 300?米最大工作溫度額定值下降 1?°C。

• 非工作狀態

• 最高 12,000?米（39,370?英尺）

• 振動

•


• 工作狀態

• 正弦: 0.33?mm p-p (0.013?in p-p) 恒定位移, 5?~ 55?Hz

  隨機: 0.27?GRMS, 5?~ 500?Hz, 每個軸 10?分鐘

• 非工作狀態

• 隨機: 2.28?GRMS, 5?~ 500?Hz, 每個軸 10?分鐘

• 機械撞擊

•


• 工作狀態

• 半正弦機械撞擊，30g 峰值幅度，11ms 時長，每軸每個方向投 3?次

• 法規

•


• 安全

• UL61010-1，CAN/CSA-22.2，No.61010-1，EN61010-1，IEC61010-1?

• 輻射

• EN55011（A 級）、IEC61000-3-2、IEC61000-3-3?

• 抗干擾能力

• IEC61326，IEC61000-4-2/3/4/5/6/8/11?

• 地區認證

• 歐洲	澳大利亞/新西蘭
  EN61326	AS/NZS 2064

泰克AWG70000系列任意波形發生器
