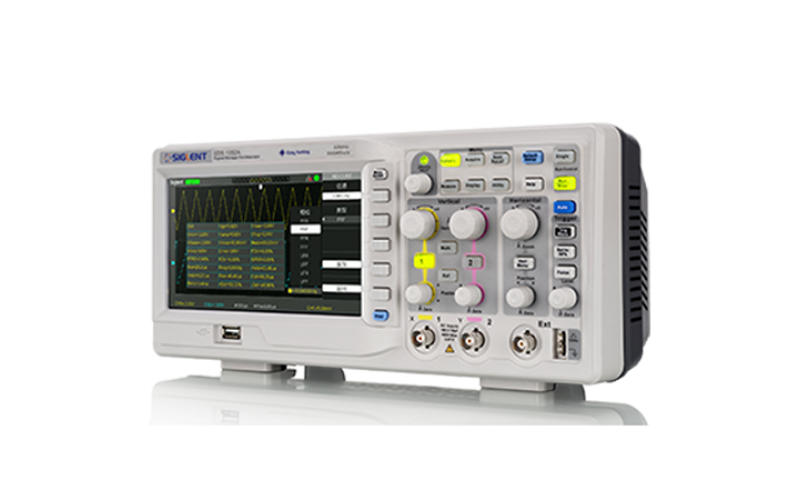

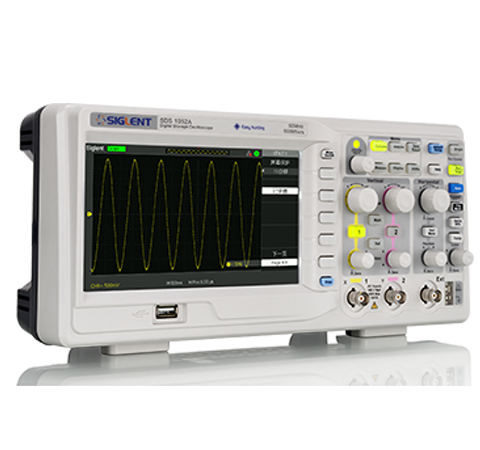

鼎陽SIGLENT SDS1000A系列數字示波器
主要特性
模擬通道帶寬 50 MHz、70 MHz、100 MHz、150 MHz
最大存儲深度 2 Mpts
實時采樣率高達1 GSa/s，等效采樣率50 GSa/s
2通道 + 1個外觸發通道
接口USB Host & Device、LAN、Pass/Fail
- 型號： SDS1052A/SDS1072A/SDS1102A/SDS1152A
主要特性
模擬通道帶寬 50 MHz、70 MHz、100 MHz、150 MHz
最大存儲深度 2 Mpts
實時采樣率高達1 GSa/s，等效采樣率50 GSa/s
2通道 + 1個外觸發通道
接口USB Host & Device、LAN、Pass/Fail
深存儲模式搭配一鍵Zoom功能，兼顧全局和細節
SDS1072A, SDS1102A, SDS1152A 具有深存儲模式，存儲深度高達2 Mpts。并且SDS1000A 全系列都具有一鍵Zoom 的功能。 一鍵式設計的視窗擴展功能可對整體波形的局部做波形擴展顯示，極大方便了用戶對波形的觀察、測量和分析。
在深存儲模式下，用戶能夠使用更高的采樣率捕獲更長時間的信號，然后使用一鍵Zoom功能快速放大需要關注的區域，保證了精細的波形分辨率，既能縱覽全局，也能呈現細節。
在深存儲模式下，用戶能夠使用更高的采樣率捕獲更長時間的信號，然后使用一鍵Zoom功能快速放大需要關注的區域，保證了精細的波形分辨率，既能縱覽全局，也能呈現細節。

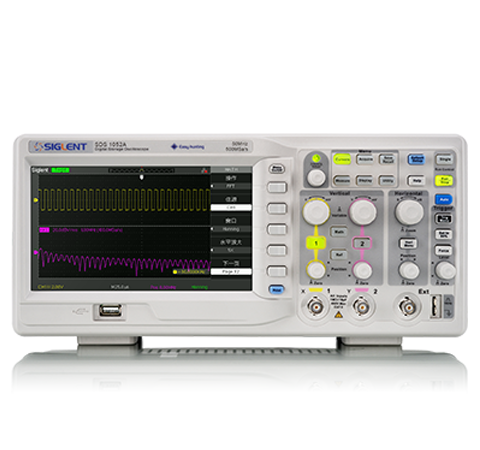

強大的數據分析處理和保存能力
SDS1000A 系列產品支持電壓、時間和和延遲3大測試種類，共計32種參數。用戶可根據需求配置5組參數顯示，也可全部顯示32種參數的測量結果。
SDS1000A 系列還支持5種數學運算： +、-、*、/、FFT。測量和運算的結果、波形數據及截圖可通過前面板的Print按鍵，一鍵保存到U盤。
SDS1000A 系列還支持5種數學運算： +、-、*、/、FFT。測量和運算的結果、波形數據及截圖可通過前面板的Print按鍵，一鍵保存到U盤。

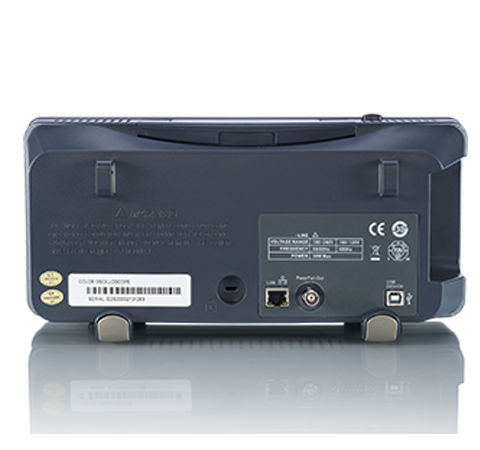

豐富的硬件接口及遠程控制
SDS1000A系列支持的接口包括
| USB Host | 可用于連接外部U盤，進行數據和圖片的保存 |
| USB Device | 可通過標配的USB Device連接線連接示波器到電腦，并通過免費的 EasyScope上位機軟件進行遠程控制 |
| LAN (VXI-11) | 可通過網線將示波器接入電腦所在的局域網絡(luò )，發送SCPI命令及其 他遠程控制。 |
| Pass/Fail 接口 | Pass/Fail 測試時，輸出脈沖波形 |
規格參數
| 帶寬 | 50 MHz 、70 MHz 、100 MHz、150 MHz |
| 實時采樣率 | SDS1052A：500 MSa/s SDS1072A：1 GSa/s SDS1102A：1 GSa/s SDS1152A：1 GSa/s |
| 通道數 | 2 + EXT |
| 存儲深度 | SDS1052A：32 Kpts SDS1072A：2 Mpts SDS1102A：2 Mpts SDS1152A：2 Mpts |
| 觸發源 | CH1、 CH2、 EXT、EXT/5、AC Line |
| 觸發類型 | 邊沿、脈寬、視頻、斜率、交替 |
| 觸發方式 | 自動、正常、單次 |
| 數學運算 | +、 - 、 *、 /、 FFT |
| 數學濾波 | 高通、低通、視頻、斜率、交替 |
| 數據記錄儀 | 提供7 Mpts記錄空間 |
| 外部存儲 | 位圖存儲、CSV存儲、波形存儲、設置存儲 |
| 接口 | USB Host、USB Device、LAN、Pass/Fail |
| 屏幕 | 7 英寸 TFT-LCD 顯示屏，分辨率 800*480 |
| 標配探頭 | 2 套無源探頭，PB470 2 套無源探頭，PP510 2 套無源探頭，PP215 |
| 重量 | 凈重 2.5 Kg |
型號
模擬帶寬
通道數
最高實時采樣率
最高波形捕獲率
最大存儲深度
參考價(含稅)
SDS1152A
150 MHz
2+EXT
1 GSa/s
-
2 Mpts
￥3,280
SDS1102A
100 MHz
2+EXT
1 GSa/s
-
2 Mpts
￥2,680
SDS1072A
70 MHz
2+EXT
1 GSa/s
-
2 Mpts
￥2,480
SDS1052A
50 MHz
2+EXT
500 MSa/s
-
32 Kpts
電商產品專賣
