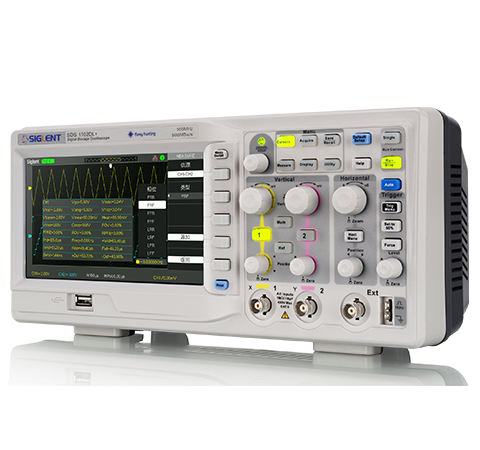

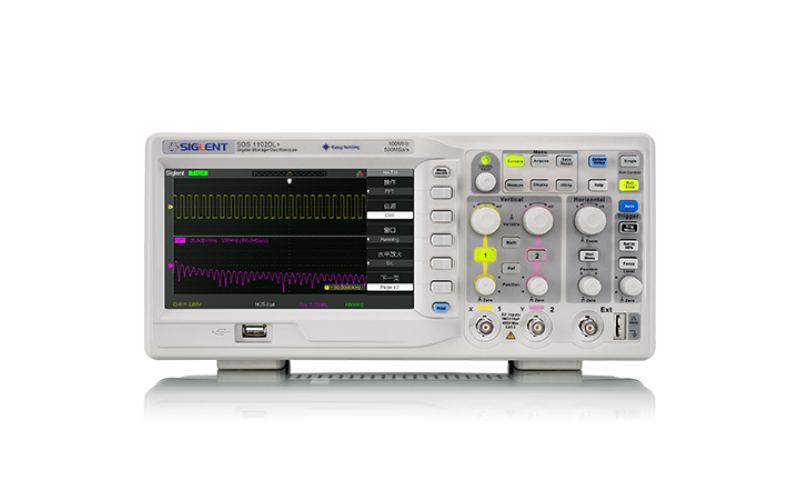

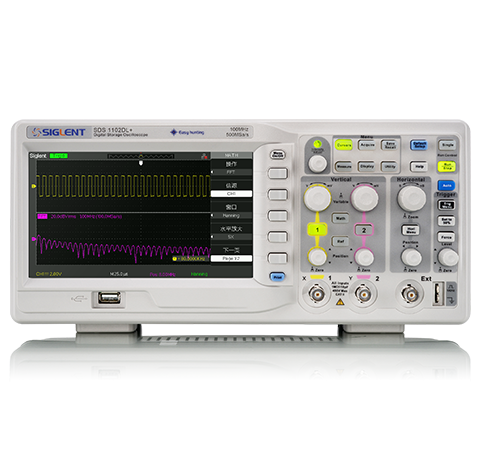

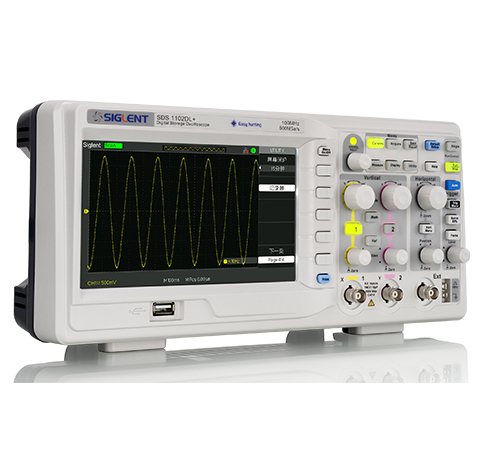

鼎陽SIGLENT SDS1000CNL+/DL+系列數字示波器
模擬通道帶寬100 MHz、200 MHz
最大存儲深度32 Kpts、40 Kpts
實時采樣率高達1 GSa/s，等效采樣率50 GSa/s
2 通道 + 1 個外觸發通道
接口USB Host、USB Device、LAN、Pass/Fail
- 型號： SDS1202DL+/SDS1102DL+/SDS1102CNL+
模擬通道帶寬100 MHz、200 MHz
最大存儲深度32 Kpts、40 Kpts
實時采樣率高達1 GSa/s，等效采樣率50 GSa/s
2 通道 + 1 個外觸發通道
接口USB Host、USB Device、LAN、Pass/Fail
便捷的操作和全局控制
· 一鍵Zoom功能：一鍵式設計的視窗擴展功能可對整體波形的布局做波形擴展顯示，極大方便了用戶對波形的觀察、測量和分析。

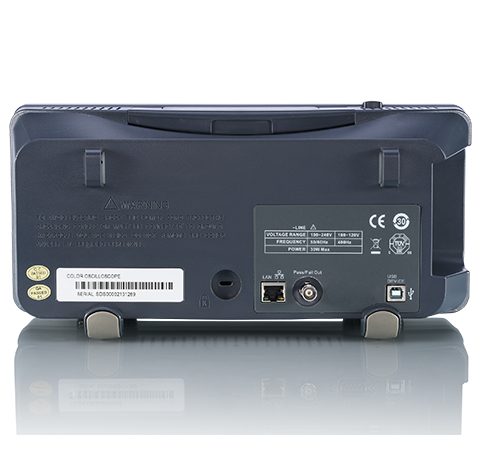

· 支持USB Host、USB Device、LAN（VXI-11）、Pass/Fail多種接口：便于連接外部設備進行遠程控制、數據和圖片的保存等功能。
· 支持USB Host、USB Device、LAN（VXI-11）、Pass/Fail多種接口：便于連接外部設備進行遠程控制、數據和圖片的保存等功能。
強大的數據分析測量功能
· 支持電壓、時間和延遲3大測試種類，可同時測量周期、頻率、相位、幅值等 32 種參數值。用戶可根據需求配置 5 組參數顯示，也可全部顯示測量結果。
· 支持 5 中數學運算：+、-、*、/、FFT，支持通道波形和FFT波形分屏顯示，方便用戶同時觀測。
· 支持 5 中數學運算：+、-、*、/、FFT，支持通道波形和FFT波形分屏顯示，方便用戶同時觀測。
數據回放
· 數字記錄儀功能可實時無死區記錄波形數據，7 M數據存儲空間，支持外部存儲器擴展，記錄后可回放數據，便于信號觀測。
規格參數
| 帶寬 | SDS1102CNL+：100 MHz SDS1102DL+：100 MHz SDS1202DL+：200 MHz |
| 實時采樣率 | SDS1102CNL+：1 GSa/s SDS1102DL+：500 MSa/s SDS1202DL+：500 MSa/s |
| 通道數 | 2 + EXT |
| 存儲深度 | SDS1102CNL+：40 Kpts SDS1102DL+：32 Kpts SDS1202DL+：32 Kpts |
| 觸發源 | CH1、CH2、EXT、EXT/5、AC Line |
| 觸發類型 | 邊沿、脈寬、視頻、斜率、交替 |
| 觸發方式 | 自動、正常、單次 |
| 數學運算 | +、-、*、/、FFT |
| 數學濾波 | 高通、低通、視頻、斜率、交替 |
| 數據記錄儀 | 提供7 Mpts記錄空間 |
| 外部存儲 | 位圖存儲、CSV存儲、波形存儲、設置存儲 |
| 接口 | USB Host、USB Device、LAN、Pass/Fail |
| 標配探頭 | 2 套無源探頭，PB470 2 套無源探頭，PP510 2 套無源探頭，PP215 |
| 屏幕 | 7 英寸 TFT-LCD 顯示屏，分辨率 800*480 |
型號
模擬帶寬
通道數
最高實時采樣率
最高波形捕獲率
最大存儲深度
參考價
SDS1102CNL+
100 MHz
2 + EXT
1 GSa/s
-
40 Kpts
電商專賣
SDS1102DL+
100 MHz
2 + EXT
500 MSa/s
-
32 Kpts
電商專賣
SDS1202DL+
200 MHz
2 + EXT
500 MSa/s
-
32 Kpts
￥3,180
