泰克BSX 系列 BERTScope 誤碼率測試儀BERTScope BSX 系列誤碼率測試儀引入了能夠支持第四代及以上新興標準的接收機測試平臺。通過增加強大的數據處理和內置發射機均衡技術，BERTScope 支持基于協議的握手功能，并與被測器件 (DUT) 同步，包括交互式鏈路訓練，支持最高 32?Gb/s 的數據速率。BSX 系列縮短了調試物理層和鏈路訓練問題所需的時間，為滿足各種標準提供了最
泰克BSX 系列 BERTScope 誤碼率測試儀
BERTScope BSX 系列誤碼率測試儀引入了能夠支持第四代及以上新興標準的接收機測試平臺。通過增加強大的數據處理和內置發射機均衡技術，BERTScope 支持基于協議的握手功能，并與被測器件 (DUT) 同步，包括交互式鏈路訓練，支持最高 32?Gb/s 的數據速率。BSX 系列縮短了調試物理層和鏈路訓練問題所需的時間，為滿足各種標準提供了最快速的途徑。
本產品尚未更新以符合 RoHS 2?指令 2011/65?/ EU 要求，且將不會(huì )發貨至歐盟。在 2017?年 7?月 22? 日前，客戶可以通過歐盟市場的庫存購買產品直至庫存售罄。泰克致力于為您提供所需的解決方案。請聯系您的當地銷售代表以獲取進一步幫助，或確定是否有可用的替代產品。泰克將繼續為全球范圍內仍享受質保支持的產品提供服務。
高達 32?Gb/s 的碼型發生和誤碼分析功能
選配內置 4?階發射機均衡功能，支持交互式鏈路訓練
面向協議和面向位的多鏈碼型定序技術，增強型碼型/序列編輯器
激勵響應反饋，用戶自定義檢測器碼型匹配
已獲專利的誤碼定位分析技術（Error Location Analysis? ），超越BER測量，分析關聯度和確定性錯誤碼型，深入了解誤碼根源
選配前向糾錯分析技術，根據測得誤碼位置碼型仿真FEC后誤碼率
集成眼圖和 BER 關聯功能，包括模板測試、抖動峰值、BER輪廓
選配抖動分離及定位 (Jitter Map) 系統，提供豐富的抖動解析 – 支持長碼型（如 PRBS-31）
為接收機壓力測試、調試和一致性測試提供單一解決方案
測試第三代和第四代標準，包括 PCIe、SAS 和 USB3.1?及各種自主開發的標準
超過 16?Gb/s 的 DUT 握手功能，滿足環回發起和自適應鏈路訓練的接收機測試要求，支持 PCIe 等主要標準
協議識別碼型發生和誤碼檢測，支持靈活的激勵響應編程能力，調試握手問題。
前向糾錯(FEC)仿真選項，可以測量糾錯前和糾錯后BER，支持常用的Reed-Solomon FEC代碼。
為各種主要標準提供了校準和測試自動化軟件
設計驗證，包括信號完整性、抖動和時序分析
測試高速串行系統、復雜設計的性能
設計/驗證高速 I/O 組件和系統，包括 DUT 握手
信號完整性分析 – 模板測試、峰值抖動、BER輪廓、抖動分離及定位（Jitter Map)和前向糾錯仿真
由于面向位的內存排序模式和協議識別內存排序模式，另外由于能夠根據用戶自定義檢測器碼型匹配情況推進排序器，BSX 系列允許用戶創(chuàng )建自己的基于協議的碼型和握手序列。
BSX系列內存排序器可以靈活地間接接入碼型內存。碼型內存可以支持兩級循環嵌套，每個循環高達100萬次迭代。用戶可以通過多種手段控制與測試設備的握手。為進一步簡化編程，提高內存效率，各個碼型段可以是大于128位的任意尺寸。內存序列推進可以由軟件控制、外部信號或檢測器碼型匹配來控制、外部信號或檢測器碼型匹配來控制，用戶可以通過多種手段控制與測試設備的握手。
為了能讓用戶更靈活、更簡便地創(chuàng )建和檢測碼型和序列，我們提供了兩種不同的排序器模式，兩種模式都支持上面介紹的環路和序列推進功能：
面向位的排序器模式。在面向位的模式下，從碼型內存中把沒有刪減的位發送到發生器輸出，不使用協議處理。這相當于傳統 BERT 內存碼型操作。
協議識別排序器模式。在協議識別模式下，碼型內存字作為協議塊或符號組處理，而不是作為位處理。這些字從內存中獲取，根據選擇的協議或編碼處理。視具體協議要求，面向協議的模式處理可以包括：
用戶可以以“自然”格式輸入內存數據。注意，可以實現排序器狀態之間的跳轉，而不會(huì )出現數據“縫補”問題，因為排序器會(huì )保持加擾 /DC 均衡狀態。
把符號封裝到協議塊中
符號編碼
數據加擾
DC 均衡
BSX 系列支持選配的用戶自定義檢測器碼型匹配功能，可以用來推進發生器排序器狀態。這種功能實現了靈活的激勵/響應編程能力，支持調試協議和專有協議。與內存排序器一樣，碼型匹配支持兩種模式：
面向位的匹配模式。面向位的模式包括 4?個通用檢測器碼型匹配裝置，能夠發現輸入的數據流中長度達 128?位的任意碼型，并提供位掩碼。如果匹配，排序器會(huì )進入下一種狀態。
協議識別匹配模式。協議識別模式包括 16?個檢測器碼型匹配要素，用于基于協議的碼型匹配。對于 PCIe Gen3/4?和 USB 3.1?Gen2，檢測器可以匹配整個解碼的碼組凈荷，并支持位/比特掩碼。對于 8b/10b 編碼，檢測器可以在碼組/符號解碼及掩碼后匹配最多16 個 8?位符號。
支持的協議植入了時鐘補償(跳躍)和碼組/符號過濾功能，獨立時鐘操作通常要求這些功能。檢測器中的協議過濾撥碼會(huì )在原始碼流與BER測量過濾后的碼流之間切換。
BSX 系列引入了一種新的碼型編輯器，這種碼型編輯器能夠支持面向位的碼型和協議識別碼型，并支持碼型序列創(chuàng )建功能。
序列編輯器
在協議識別排序器模式中，編輯器將發生器碼型內存中的符號協議消息轉換成協議特定數據塊（沒有任何變換）。隨后由協議特定內存排序器處理這些數據塊。這簡化了復雜協議數據流的生成過程。
排序器
眼圖一直作為系統性能簡單、直觀的表現，但是很難和BER性能聯系起來，因為測試儀器從根本上有很大的差別。示波器測量的眼圖是由較少的測試樣本組成，不容易發現一些罕見偶發的事件。誤碼儀 (BERT) 能夠對每一個比特計數，因此能夠提供基于很大量數據集樣本的測試，但是測試結果缺乏對信息的直觀的表征和故障排查。
BERTScope 結合兩者的優勢，允許快速、簡單的觀測眼圖，并比傳統的眼圖測試樣本多至少多兩個數量級?？梢园凑丈蠄D的例子中所示的那樣，通過簡單的移動 BERT 的采樣點，將光標放在感興趣的地方，使用強大的誤碼分析能力，獲得更多更深入的信息。例如，檢查碼型對當前上升沿影響的敏感程度?；蛘?，使用一鍵式 BER Contour 測量，檢驗是否性能問題是有界的，或者可能會(huì )導致哪些故障。在每一個例子里，測試樣本碼型可以是 231-1?的偽隨機碼，可以幫助建立模型或者故障定位。
正如前面所示，BERTScope在測量數據樣本深度方面與傳統的眼圖測試有著巨大的差異。這個差異意味著你能看到更加真實的情況，無論是什么樣的系統，更多低概率事件將會(huì )隨著每次長數據碼型運行而出現，不管是有隨機噪聲，還是從VCO引起的隨機抖動。通過一鍵式的BER輪廓、抖動峰值和Q-因子測試，能夠增加對系統更深層次的認識，增加對設計的信心。
由于能夠改變采樣深度，可以非常方便地在深測量與淺測量之間移動，前者可以更準確地查看實際系統性能，后者則與采樣示波器配套使用。下面所示的測量來自光接收機的眼圖。通過把 BERTScope采樣深度設置成僅3000個波形，BERTScope在短短1秒鐘內生成中間所示的圖形。測得的20%的模板余量與采樣示波器上進行的同一測量精確相關。下方圖形顯示了同一設備生成的眼圖，其使用一致性廓線在1 x 10-6的BER下測得。這里的模板余量下降到17%。
眼圖測試樣本深度優勢至少是模板測試的10倍。不像其他誤碼儀提供的“偽”模板測試那樣，BERTScope能對模板邊沿的每一個樣點進行采樣，包括在眼圖之上和之下的區域。不僅如此，每一個點都能看到之前從未看到過的深度。這意味著既是使用工業標準化模板或自定義模板持續測試幾秒，也能確保被測設備沒有隱藏的問題。
無論測試碼型的長短，靠推算得到抖動結果得方法是不能達到最高抖動測量精度的。BERTScope 能快速測量誤碼率水平為 1x10-9（高速信號可達 1x10-10），或者等待儀器直接測量到 1x10-12水平。對于這兩種測試方法，BERTScope 的一鍵式測量都嚴格符合 MJSQ 定義的抖動測試方法，并且 BERTScope 中內部的 delay 控制是誤碼儀中最好的，可以確保抖動測試的精度?？墒褂脙戎玫亩秳?dòng)計算模型，包括 TJ（總抖動）、RJ（隨機抖動）、DJ（確定性 抖動），或者將測試數據輸出，進行自定義的抖動建模分析。
BSX 系列的低固有 RJ 可以同時滿足 802.3ba 的 VECP (垂直眼圖閉合代價)和 J2/J9 校準，并提供所需的重要余量，全面檢定100G 以太網芯片。
BERTScope非常有特色的時鐘產生路徑為現實世界中不斷涌現出的設備提供了靈活的測試方案。無論是電腦插卡還是硬盤，通常都需要提供子速率（sub-rate）系統時鐘，例如PCI Express中100MHz的時鐘。為了能使被測系統正常工作，需要提供差分的系統時鐘，而且時鐘的幅度、偏置各有不同；BERTScope內部提供靈活的分頻系數，其靈活構架可以完成各種時鐘的生成。
擴頻時鐘（SSC）通常用于串行系統中，以減小EMI的干擾。BERTScope可以調節的SSC的調制幅度、頻率和調制的輪廓，如三角波、正弦波等，因此允許測試任何一種使用SSC技術的一致性標準。還可使用額外的調制器和信號源，在高達4 MHz的頻率上生成高幅度、低頻率的正弦抖動（SJ）的時鐘。
為進一步增加時鐘輸入的靈活性，BSX 系列提供了一個通用基準時鐘倍頻器，用戶可以為10 MHz ~ 200?MHz 的輸入基準時鐘頻率范圍指定一個整數時鐘倍率。時鐘輸出頻率以 時鐘合成器的頻率范圍為界，在 BSX 系列中是 1?GHz ~ 16?GHz。其為許多常用標準提供了預先定義的倍率。其為許多常用標準提供了預先定義的倍率。
隨著通道中電信號的數據率越來越快，通道的損耗經常導致信號在Rx端的眼圖閉合。在實際的系統中，常使用 Equalization（均衡）補償通道的損傷，以得到“張開的眼圖”。泰克提供了強大的工具來幫助設計者檢定和測試這些系統中使用的接收機和發射機組件是否滿足標準。
圖形用戶界面以合理的容易跟蹤的方式表示控制功能，保持了BERTScope的一貫風格。響應的時域表示顯示了階權重設置的影響。頻域 Bode 圖顯示了濾波器怎樣補償通道損耗。
對于接收機測試，BSX 系列內置 4?階預加重/去加重功能，能夠在儀器最大數據速率下運行，在 BSX320 型號中達到 32?Gb/s。此外，快速控制輸出均衡功能可以滿足最嚴格標準的鏈路訓練響應時間要求。
PatternVu選件是一套軟件實現的FIR濾波器，能夠在眼圖顯示之前使用。在使用均衡的Rx系統中，PatternVu能夠觀測、測量在Rx端均衡之后、判定之前信號的眼圖，即能將均衡的影響包含在測試結果中。均衡器最多允許有32階，并且可以選擇每個UI的階分辨率。
PatternVu
PatternVu還包括CleanEye功能，即碼型固定的、經過平均處理后的眼圖，可以去除眼圖的非確定性抖動分量。CleanEye能夠在存在大量隨機抖動的情況下，清晰地看到ISI對系統的影響。
單次波形數據值輸出是PatternVu的一個部分，能夠顯示所捕獲的固定碼型中的任意一個比特，非常類似實時示波器中的單次捕獲功能。一旦被捕獲，波形數據能夠以多種格式輸出，以便使用其他工具進行分析。
泰克CR125A、CR175A和CR286A產品提供了靈活的一致性時鐘恢復方案。許多標準的抖動測試要求使用指定環路帶寬的時鐘恢復。使用不確定或未知的環路帶寬將帶來錯誤的抖動測量。泰克最新的時鐘恢復儀器能夠為各種標準測試提供簡單、精確的測量。
直觀用戶界面提供了對所有操作參數的簡單控制。獨特的環路回饋視圖描繪了環路帶寬的特性—該圖是真實測量的結果，而不是數據設置過程。
BERTScope CR的使用不受BERTScope測量的限制。既可以配合其他儀器使用，如采樣示波器或誤碼儀等，也可以和其他已有的儀器一起使用。通過把這些多功能儀器與現有的儀器結合起來，您可以實現標準測量。
此外，本地內置顯示器和BERTScope用戶界面中均提供了鎖定狀態和測得參數，如碼型邊沿密度和相位誤碼，可以實時查看輸入信號特點和CR性能。
擴頻時鐘（SSC）在最新的串行標準中經常使用到，以減小 EMI 干擾，例如：SATA，PCI Express 和下一代 SAS。泰克 CR 家族支持擴頻時鐘的恢復，能夠顯示和測量 SSC 調制波形。包括了最大、最小頻率偏差（ppm 或 ps 為單位）、調制變化率（dF/dT）和調制頻率等自動化測量項目。也包括了數據速率的顯示以及簡單易用的垂直、水平光標。
SSC 波形測量
泰克CR125A、CR175A或CR286A分別與選項12GJ、17GJ和28GJ及采樣示波器或BERTScope相結合，實現了1.2?– 11.2?Gb/s可變時鐘恢復、占空比失真(DCD)測量和實時抖動頻譜分析。抖動頻譜顯示頻率范圍從200Hz到90MHz，可以使用光標進行測量?？梢允褂糜脩?hù)可設置的頻率限定進行抖動的帶限測量（上圖例子中是PCI Express 2.0預設的帶寬限制和抖動測量）。
抖動頻譜測量。
隨著網絡(luò )變化，接收機測試挑戰也在變化。雖然誤碼測試和接收機靈敏度之類的測試非常重要，但在現實世界中，必須考慮10Gb/s之類的背板系統和其他高速總線的接收機抖動容限性能。壓力眼圖測試（Stressed Eye Testing）現在在許多的行業規范中變得越來越常見。另外，工程師可以利用壓力眼圖測試來發現接收機性能極限，用以檢查系統在設計和生產過程中的余量。
像進行PCI Express 2.0這類的串行總線一致性接收機壓力測試，通常需要用到多臺獨立的儀器和設備，不得不花幾個小時去設置儀器、連接被測設備。通過BERTScope一臺儀器，以及測試向導來控制所有的經校準的壓力源，非常方便地進行接收機壓力測試 - 這些都是在一臺儀器中完成的。該方案不需要外部電纜、混頻器、耦合器、調制器，減少了校準過程，大大簡化了壓力測試的校準和測試。
壓力眼圖視圖
BERTScope內置高質量、經校準的各種信號損傷源，包括RJ、SJ、BUJ和SI。
ISI是許多標準中常見的信號損傷類型。BSA12500ISI差分ISI板提供了可變的鏈路長度，而不受開關頻帶空段和異常事件的影響。
靈活產生壓力損傷
許多標準要求測試在不同頻率、不同幅度、不同調制的SJ對Rx的影響。BERTScope內置的抖動容限功能通過用戶自定義的容限模板，自動完成這項測試。同時，BERTScope還提供了許多標準的測試庫供用戶使用。
內置抖動容限功能
BERTScope碼型發生器提供了完整的PRBS碼型發生功能，支持標準和自定義碼型。
STR選項可以產生集成的、經校準的壓力信號，可以替代傳統多儀器、手動校準的方案。該系列產品可以用于系統自帶BER測量的案例，如DisplayPort；或配合傳統誤碼儀以增加產生帶壓力碼型的能力。
壓力眼圖測試選項
對未知的輸入數據有幾種處理方法。除了上面所討論的實時數據分析之外，所有 BERTScope 分析儀都有一個非常有用的標配功能 - 碼型捕獲。該功能允許用戶指定重復碼型的長度，然后允許分析儀使用檢波器的 512?Mb RAM 內存抓取指定傳入數據。這些數據可以用作新的檢波器參考碼型，可以進行編輯和保存以便未來使用。
碼型捕獲
碼型發生器帶壓力眼圖功能提供了下述特性：
對內部或外部時鐘，靈活、集成地施加眼圖損傷
隱藏了測試的復雜性，但又不失靈活簡單的特性
使用BERTScope和外部ISI濾波器進行多種標準一致性測試，包括
OIF CEI
6Gb SATA
PCI Express?
XFI
USB 3.1?
SONET
SAS
XAUI
10?和 100Gb 以太網
DisplayPort
BSX系列BERTScope內置兩種正弦曲線干擾源。這些干擾源在內部相加，在前面板上作為單個差分輸出。在與選配的外部BSXCOMB套件結合使用時，其支持各種正弦曲線干擾測試配置，包括PCIe Gen3和Gen4的CM和DM干擾要求。
對 ISI，外部增加 ISI：例如，長的同軸電纜，或者 4?階 Bessel-Thompson濾波器，-3dB 點等于 0.75?數據率
對需要模擬電路板耗散的應用，BSA12500ISI 差分 ISI 生成板提供模擬電路板走線損耗
數據速率在 Gb/s 的信號其眼寬就幾百個皮秒，甚至更少。因此精確的抖動測量是控制抖動預算的重要部分。BERTScope 提供兩套工具來完成這些重要抖動測試。
物理層測試套件使用廣泛認可的 Dual Dirac 方法測試總體抖動 (Total Jitter) 和對總體抖動的分離，隨機抖動 (RJ)、確定性抖動 (DJ)。BERTScope 采用的是誤碼儀的方法采集數據，樣本深度遠大于示波器測試抖動時所采集的樣本深度，并很少采用推算的方法測量抖動。從根本上講，這種方法的測試精度比高度依靠推算的方法的精度要高很多。
MJSQ 標準 Dual Dirac 抖動測量。
選配的抖動分離及定位 (Jitter Map) 是 BERTScope 上最新的抖動測量套件。該套件提供了復雜的分析子集，除了 RJ 和 DJ 之外，還包括了許多更高速的標準一致性測試中定義的抖動測量。抖動分離及定位 (Jitter Map) 能在長碼型上（例如 PRBS31）進行抖動測量和分離，也支持實時在線數據抖動分析，第一次能夠在較短的同步數據碼型上運行（需要實時數據分析選件）。
圖：抖動分離及定位。
主要特性包括：
DJ分解為有界不相關抖動（BUJ），數據相關抖動（DDJ），碼間干擾抖動（ISI），占空比失真抖動（DCD），包含F/2抖動在內的子速率抖動（SRJ）
基于誤碼測試（非推算）的TJ測量，誤碼率水平可以到10–12?甚至更小
區分相關和非相關性抖動分量，減小對長碼型的DDJ和RJ測試的混淆
可以測量最小眼張開度的抖動
增加了其他儀器所沒有的抖動測試項目：加重抖動（Emphasis Jitter），非相關抖動（Uncorrelated Jitter），數據相關性脈寬損耗（DDPWS）和非ISI抖動
直觀的抖動分離樹顯示
抖動峰值和BER輪廓測量的實時數據

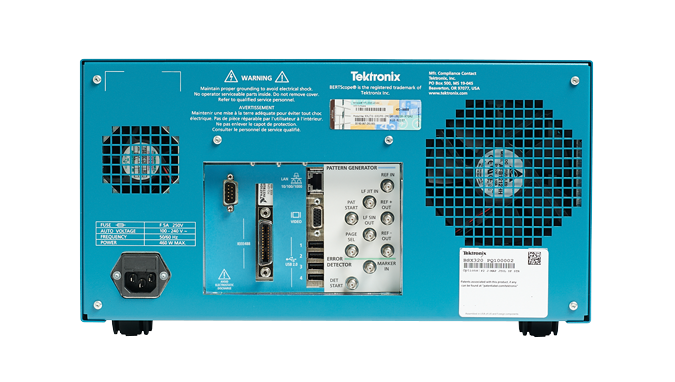

靈活的外部抖動接口包括下述特性：
前面板外部高頻抖動輸入連接器 - 可以添加從 DC 到 1.0?GHz 高達 0.5?UI（最大值）的抖動，可以是落在幅度和頻率邊界內的任何類型的抖動
后面板外部 SJ 低頻抖動輸入連接器 - 可以添加從 DC 到 100?MHz 高達 1.1?ns（最大值）的抖動
后面板 SJ 輸出
前面板正弦干擾輸出連接器
內部的 RJ、BUJ 和外部高頻抖動輸入合成幅度最大 0.5UI，合成抖動中的每一項幅度最大 0.25UI?？梢允褂煤竺姘宓皖l抖動輸入增加額外的抖動；外部低頻抖動、10?MHz 以下的內部低頻 SJ、PCIe LFRJ 和 PCIe rSSC（使用選項 PCISTR）之和限于 1.1?ns。這些限制對 XSSC 選項的相位調制 (PM) 無效。
有界非相關性抖動（BUJ）：
支持數據速率范圍：1.5?- 12.5?Gb/s (BSX125), 24?Gb/s (BSX240), 32?Gb/s (BSX320)
內部PRBS發生器
可調幅度最高0.5UI
100Mb/s到2Gb/s
可供選擇的帶限濾波器如下表
| BUJ 速率 | 濾波器 |
|---|---|
| 100?– 499? | 25?MHz |
| 500?– 999? | 50?MHz |
| 1,000?- 1,999? | 100?MHz |
| 2,000? | 200?MHz |
隨機抖動
支持數據速率范圍：1.5?- 12.5?Gb/s (BSX125), 24?Gb/s (BSX240), 32?Gb/s (BSX320)
可調幅度最高0.5UI
帶寬限制10MHz~1GHz：在PCIe2模式下1.5?MHz – 100?MHz
波型因數(Crest factor)為16（其高斯分布至少到8倍標準偏差范圍，或誤碼率水平達到10–16）
| 調制類型 | 內部 SJ 頻率 | 最大內部 SJ 幅度 |
|---|---|---|
| 相位調制 | 10?Hz ~ 4?MHz | 最高 19200?UI ≥11.2?Gb/s |
| 低頻 SJ（可選擇調制器1） | 1?kHz ~ 100?MHz | 最高 1000?ps < 22.4?Gb/s 最高 270?ps?2?10?- 28.5?Gb/s? 最高 130?ps 10?- 32?Gb/s |
| 高頻 SJ | 100?MHz ~ 1000?MHz | 0.5?UI?3 |
SJ 可以從 0?調節到大于等于表中范圍的水平。范圍在高調制速率和/或位速率下會(huì )減小。請參閱擴頻時鐘和相位調制以了解更多 PM 功能詳細信息，以及正弦曲線抖動 (SJ)以了解更多 SJ 功能詳細信息。
1范圍可以在 1100?ps、270?ps 和 最大 130?ps 之間選擇；范圍越低，本底抖動越低。
2完整的 SJ 范圍為 270?ps，有 RJ 或 BUJ 時，范圍下降到 220?ps。
3HFSJ、BUJ、EXT、HF 抖動與 RJ 總和 ≤ 0.5?UI
最后，我們提供了一個解決方案，來解決在高速線路卡、主板和實時業務上進行物理層測量的問題，那就是 BERTScope 在線數據分析選項。通過以全新方式使用雙判定點結構，該儀器能夠進行參數測量，如抖動、BER 輪廓和 Q 因子，以及標準中要求時鐘信號的眼圖和模板測量?？梢栽黾佣秳?dòng)定位及分離選項，在在線數據上查看更多層抖動分解。您不會(huì )再因為碼型未知、不可預測或涉及速率匹配字插入而感到無所適從?，F在調試變得異常簡便，只需一鍵操作就能進行物理層測試，為您提供獨特的視角。
用戶界面把可用性提升到全新高度：
簡單向導
符合使用邏輯的布局和操作
界面之間切換方面靈活
豐富的測試相關信息
用戶輸入敏感，用顏色提醒用戶輸入數據的有效性
UI設置界面
獨立視圖中含有碼型編輯器、碼型段編輯器和碼型排序器，要求用戶提供分辨率最低為1280 x 1024的VGA兼容監視器。
碼型和序列編輯器
提供了下述物理層測試選項：
BER 輪廓測試
為了最大相關性，執行和眼圖測量一樣的采集
為了精確的樣點提供延時校準
自動比例調整，一鍵式測量
?從測量的數據中推算輪廓，增加實際數據的測試深度，重復更新輪廓曲線
輸出 CSV 格式數據
從 10–6?到 10–16?誤碼率水平范圍內進行輪廓測試
基本抖動測量
按照 T11.2?MJSQ BERTScan（也稱為“浴缸抖動”）方法進行測試和測量
快速精確的完成用戶可指定誤碼率水平的總抖動推算，或直接測量
按照 MJSQ定義的方法分離確定性抖動和隨機抖動
為了精確的樣點提供延時校準
輸出 CSV 格式數據
一鍵式測量
用戶指定的幅度的門限或自動選擇門限電平
根據 MJSQ 定義，當使用長碼型可選擇開始BER以提高精度
Q 因子測量
一鍵測量經過眼圖中心的垂直橫截面
簡便觀察系統噪聲影響
輸出 CSV 格式數據
一致性輪廓測試
驗評滿足標準情況，例如 XFP/XFI 和 OIF CEI，驗證 Tx 端性能
將模板和 BER 輪廓測量結果比較，快速簡單確定被測設備是否通過 BER 特性要求
實時數據選項主要用于測試系統在線時數據傳輸性能。該選項可用于測試系統傳輸的碼型未知或非重復的情況，還包括為匹配時鐘速率而在數據流中插入空閑位的情況。也可適用于探測線卡信號等等。
這個選項使用兩個前端判決電路中的一個，通過放置在眼圖中心，判斷數據是 0?還是 1。另外一個用于探測眼圖外部以決定參數性能。這種方法對物理層問題十分有效，但并不能識別由于協議引起的邏輯層問題，也就是預計是1、發送的卻是0的情況。
實時數據選項可以能夠使得在線數據進行 BER 輪廓、抖動峰值和抖動分離及定位和 Q 因子的測試。眼圖測試可以不需要該選項，只需要提供外部的時鐘即可。
實時數據分析選項需要物理層測試選項，必須使用全速率時鐘。
PatternVu1為BERTScope 增加了幾個強大的處理功能：
CleanEye 是一種眼圖顯示模式，將平均處理后的數據進行眼圖分析，可消除非數據相關性抖動分量。用戶可以使用 CleanEye 測量數據相關性抖動，如 ISI 等，提供對復雜抖動的直觀的表現形式。該選項在任何重復碼型下有效，碼型長度上限 32,768?位。
單次波形數據輸出將 CleanEye 輸出以 CSV 格式輸出。該輸出文件最多包含 105?比特位，可以通過 Microsoft Excel? 或其他仿真軟件處理，如 Stateye 或 MATLAB?。該功能允許對實時數據的離線分析，以實現最新在 802.3aq 和 LRM 10G 以太網標準要求的 TWDP 的測試。
FIR 濾波均衡處理器可以模擬通信鏈路，在數據顯示之前應用一個軟件線性濾波器，以觀測和測量在 Rx 端判決電路前的眼圖性能。例如，FIR 濾波可以模擬背板系統的信號損耗，或者模擬 Rx 端的均衡器，簡化 Rx 側的均衡器設計和測試。
濾波器的參數可用通過對 FIR 濾波器中一系列階的權重調節而改變。至多 32?個階，間隔從 0.1?UI 到 1?UI，可精確調整濾波器的形狀。FIR 濾波在任何重復碼型下有效，碼型長度上限32,768位。
單沿抖動測量能夠對速率大于 3Gb/s 的單個邊沿進行深誤碼率抖動測量。單沿抖動峰值測量功能可以計算指定碼型的單獨邊沿的抖動，要求重發碼型，長度不超過 32,768。測量得到的抖動結果中，不包含數據相關性抖動，僅顯示出非相關性抖動分量，如隨機抖動（RJ），有界不相關抖動（BUJ）和正弦抖動（PJ）。
靈活的測量可以讓用戶指定 CleanEye 波形中確切的位置進行高精度的幅度、上升時間、下降時間和加重比例的測試?？芍匦露x標準（PCI Express 和 USB 3.1）的測量的算法。
1PatternVu 以900 Mb / s 或更高的數據速率運行。
誤碼分析是一些列和誤碼發生情況緊密聯系在一起的的視圖，能夠簡單、快速的發現潛在的問題?？梢苑浅７奖愕脑谘蹐D的某個區域內放置 BERTScope 采樣點，探測在指定位置上的碼型靈敏度。例如，直接觀測碼型是否會(huì )導致信號邊沿時刻的提前或滯后。
BERTScope 系列產品標配了許多視圖：
誤碼統計視圖以比特位和突發的統計來分析鏈路性能。
條狀圖：比特位和突發誤碼率的條狀圖。
條狀圖：比特位和突發誤碼率的條狀圖。
條狀圖顯示了誤碼和誤包隨時間的變化。例如在做溫度循環實驗時，可以發現系統故障出現的規律。
突發長度：以直方圖的形式顯示不同碼長的誤碼發生次數
無誤碼間隔：以直方圖的形式顯示誤碼發生之間的時間間隔
相關性：以直方圖形式顯示誤碼和用戶自定義塊大小，或外部標記信號之間的位置關系
碼型靈敏度：以直方圖的形式顯示不同碼型位置上出現錯誤的測試
碼組錯誤：以直方圖顯示數據間隔的次數（或用戶指定碼組大?。┖驮诖a組中出現誤碼次數的關系
碼型靈敏度視圖時一個強大的工具，用以檢查錯誤事件和碼型之間的關系。能夠顯示出哪種碼型序列有最多的問題，支持 PRBS 和用戶自定義碼型。
BERTScope因為采用了專利的誤碼定位技術，在測試中可以確定每一個誤碼發生的位置。通過用假設誤碼糾錯器，仿真內存塊典型的糾錯碼，例如Reed-Solomon結構，以通過非相關數據通道的誤碼率測試，確定找到合適的FEC方法。用戶可以設置誤碼糾錯的力度，交織的深度以及確保符合流行的糾錯硬件結構。
通過發現到的誤碼，分析繪制出二維誤碼分布圖。誤碼分布基于幀的大小或者復用器的寬度，分析出誤碼是否容易在幀的某個位置上，或者連接到復用器的并行總線中的某一個特定的比特位上。 這個可視化的工具能夠發現其他分析方法所無法觀測到的誤碼。
| 特點 | 說明 |
|---|---|
| 實時分析 | 連續 |
| 誤碼記錄容量 | 最大 2?GB |
| 誤碼事件/秒 | 10,000? |
| 最大突發長度 | 32?Kb |
許多標準要求測試在不同頻率、不同幅度、不同調制的SJ對Rx的影響。BERTScope內置的抖動容限功能通過用戶自定義的容限模板，自動完成這項測試。同時，BERTScope還提供了許多標準的測試庫供用戶使用。
可調節的測試參數
BER置信度
每點測試持續時間
BER門限
測試設備釋放時間
模板余量控制
A/B 碼型切換控制測試精度
另外還包括在每一個選擇點上進行測試的能力，以及數據可以導出為截圖或CSV文件。
強大的誤碼分析功能 – 在這個例子中，眼圖測試結果和BER聯系在一起，發現并解決了內存控制芯片的一個問題。左上角的眼圖顯示了在信號在十字交叉區域出現比正常眼圖所少見的特征。接著將BER判定點移動到該區域上仔細勘察。Error Analysis 結果顯示出問題特征和碼型中第24個標記位有一定的聯系。進一步調查發現和IC內部的時鐘分頻有關；系統時鐘是輸出數據速率的24分頻。重新設計芯片中增大了對時鐘鏈路的隔離后，就能得到右下角所示的干凈眼圖。
誤碼分析能力實例
抖動分離及定位(Jitter Map)1用長碼型抖動三角形測量法自動抖動分離。抖動分離及定位(Jitter Map)擴展了以BER為基礎的抖動分離，除了按照Dual-Dirac方法測量總體抖動（Tj）、隨機抖動（Rj）和確定性抖動（Dj），還可以將確定性抖動分析為更加詳細的抖動類型。該選項也能測量和分離極長碼型上的抖動，例如PRBS31，假設系統受限運行在較短的同步數據碼型上。
該選項的特點包括：
DJ分離為有界非相關抖動（BUJ），數據相關性抖動（DDJ），碼間干擾抖動（ISI），占空比失真抖動（DCD），子速率抖動（SRJ）2和F/2（或F2）抖動
基于BER的直接測試TJ，誤碼率水平可達10–12甚至更深
分離相關和非相關性抖動，減小DDJ和RJ的混淆
可以在數據碼型各自邊沿上可視化RJ RMS測量結果
支持100GbE應用的J2和J9測試
支持更多的抖動分離類型：加重抖動 (EJ)，非相關性抖動 (UJ)，數據相關性脈沖損傷 (DDPWS) 和非 ISI 抖動
直觀的抖動分離樹顯示
1抖動分離及定位要求數據速率高于900 Mb/s。
2SRJ和F/2抖動運行速率最高11.2?Gb/s (所有配置)
BERTScope帶壓力實時數據選項幫助工程師最實時的數據上增加各種各樣的壓力，以模擬在現實的環境中，觀察被測系統的響應。使用帶壓力的實時測試數據能夠測量系統性能的邊界極限，增加系統設計的信心。
支持全系列 BERTScope 產品，包括正弦 (SJ), 隨機抖動 (RJ), 有界非相關抖動 (BUJ), 正弦干擾 (SI), F/2?抖動和擴頻時鐘 (SSC)
支持最高的BERTScope數據速率
數據率小于等于11.2Gb/s時支持全速率時鐘；高于11.2Gb/s時，支持半時鐘速率
對插入到碼流中的時鐘補償符號數量不確定的輸入數據流，符號過濾功能支持在輸入數據流上進行異步BER測試，包括抖動容限測試。
支持異步接收機測試，如USB 3.1，SATA和PCI Express
從輸入的數據中自動過濾用戶指定符號，保持同步
對于高精度誤碼測量，誤碼檢測支持一定數量的過濾比特
除另行說明外，所有技術規格均受保證。除另外說明外，所有技術規格均適用于所有型號。
除另行指明外，上升時間測量的是從 20% 上升到 80% 的時間。這些技術規格都是預熱 20?分鐘后有效。技術規格如有變更，恕不另行通告。
數據速率范圍
BSX125
0.6?~ 12.5?Gb/s
BSX240
1?~ 24?Gb/s
BSX320
1?~ 32?Gb/s
格式
NRZ
極性
正?；蚍聪?/p>
可變交叉點電平范圍
30?~ 70%
碼型
硬件碼型
工業標準的 PRBS 碼型。2n-1，n=7,11,15,20,23,31
RAM 碼型
128?位 ~512?Mbits，支持 128?個碼型排序器狀態
碼型數據庫
種類齊全，包括基于 K28.5?或 CJTPAT 碼型的 SONET/SDH, 光纖通道碼型；2n?碼型，n=3,4,5,6,7,9；2n?標記密度碼型，n=7,9,23；等等
碼型排序器
間接接入碼型內存
模式
位模式 – 沒有應用協議處理
協議識別模式 – 對支持的協議應用協議處理
排序器狀態
最多 128?種碼型排序器狀態
環路等級
兩級（每個環路最多 1M 迭代）
碼型段長度
最低 128?位，單個比特粒度直到最大內存容量。
協議模式
以協議塊單位運行：
對 PCIe Gen3/Gen4，單個128b/130b 時鐘
對 USB 3.1?SSP，單個 128b/132b 時鐘
對 8b/10b，1?~16?個 8b/10b 符號
協議處理
協議識別模式處理包括：
將符號封裝到協議塊中
符號編碼 (8b/10b)
數據加擾（所有協議）
DC 均衡（PCIe Gen3/4、USB 3.1?SSP）
誤碼插入
長度
1, 2,4,8,16,32,64位長度突發序列
頻率
單個或者重復
配置
差分輸出，可以為端子、幅度、偏置單獨設置輸出對的每一側
接口
DC耦合，50?Ω反向端接，3.5?mm連接器?？梢赃x擇校準至75 Ω，其他阻抗通過小鍵盤輸入。用戶可更換Planar Crown?適配器，可以變成其他連接器類型。
預設邏輯家族
LVPECL, LVDS, CML, ECL, SCFL
端接
可調：-2V到3V 預設：+1.5, +1.3, +1, 0, –2?V, AC 耦合
允許的幅度、端接和偏置
參見下面幾個圖
最大擺幅
允許的幅度擺幅在0.050?- 1.8?V之間；應落在下圖陰影區域內部。例如，SCFL使用0 V端接，在大約0 V和–0.9?V之間運行。如圖中虛線箭頭所示，它落在工作范圍內。
允許的幅度和偏置
數據均衡類型
4階FIR
配置為1個預置光標, 2個后置光標
數據均衡階范圍
注：所有光標的和不能超過輸出幅度指標。
預置光標1
±12?dB
后置光標1
±20?dB
后置光標2
±12?dB
數據均衡階簽名
±1；所有階使用獨立階簽名。
數據均衡階分辨率
0.1?dB
數據均衡階精度
±1?dB
頻率范圍
最大時鐘輸出頻率為位速率的半速率 ≥11.2?Gb/s。
BSX125
0.6?~ 11.2?GHz
BSX240
1?~ 12?GHz
BSX320
1?~ 16?GHz
相位噪聲
< –90?dBc/Hz @ 10?kHz偏置(典型值)
時鐘輸出除數
僅選項STR (參見下面的時鐘路徑細節。)
配置
差分輸出，可以為端子、幅度、偏置單獨設置輸出對的每一側
接口
DC耦合，50?Ω反向端接，3.5?mm連接器?？梢赃x擇校準至75 Ω，其他阻抗通過小鍵盤輸入。用戶可更換Planar Crown?適配器，可以變成其他連接器類型。
預設邏輯家族
LVPECL, LVDS, CML, ECL, SCFL
端接
可調：-2V到2V 預設：+1.5, +1.3, +1, 0, –2?V, AC 耦合
允許的幅度、端接和偏置
參見下面幾個圖
最大擺幅
允許的幅度擺幅在 0.25?- 2.0?V 之間；應落在下圖陰影區域內部。例如，SCFL 使用 0?V 端接，在大約 0?V 和 –0.9?V 之間運行。如圖中虛線箭頭所示，它落在工作范圍內。
允許的幅度和偏置
上升時間
25?ps max, 23?ps典型值(10-90%), 1?V幅度, 8.0?Gb/s速率
抖動
BSX125, BSX240
<500?fs RMS隨機抖動 (@10.3125?Gb/s), 典型值
BSX320
≤8?psp-p?TJ (@28.05?Gb/s), 典型值
≤300?fs RMS 隨機抖動 (@28.05?Gb/s), 典型值
范圍
以下情況全部大于 1?比特周期
≤1.1GHz
30ns
>1.1GHz
3ns
分辨率
100?fs
自校準
在時間測量時，當溫度或者比特率改變，推薦進行儀器自校準。校準過程小于 10?秒。
允許使用外部時鐘信號源同步 BERTScope。帶有壓力測試選件的模塊可以對輸入的時鐘增加損傷，包括當外部輸入時鐘信號有超過 5000ppm 的 SSC 的情況。
頻率范圍
BSX125
0.6?~ 12.5?GHz
BSX240
1?~ 24?GHz
BSX320
1?~ 32?GHz
標稱功率
0?dBm
最大功率
2.0?Vp-p（+10dBm）
回波損耗
優于-6dB
接口
50?歐姆 SMA 母頭，DC 耦合，可選端接電壓
兩個抖動輸入端中的一個?？梢圆迦胨璧?SJ、RJ 和 BUJ。
頻率范圍
DC到1.0?GHz
抖動幅度范圍
最大 0.5UI
輸入電壓范圍
額定電壓0~2Vp-p（+10?dBm）最大非損傷電壓
6.3Vp-p（+20dBm）
數據率范圍
BSX125
1.5?~ 12.5?Gb/s
BSX240
1.5?~ 24?Gb/s
BSX320
1.5?~ 32?Gb/s
接口
SMA 母頭，50?歐姆，DC 耦合到 0V
BERTScope標配型號輸出4倍分頻時鐘。BERTScope STR選項提供有額外性能。
主時鐘輸出的多速率和子速率分頻比（帶選件 STR 時）
| 數據速率 (Gb/s) | 主時鐘分頻比 | 子速率時鐘輸出比率1 |
|---|---|---|
| 600-750?Mb/s | 1、2、4、5、6、7、8、9、10、12、14、16、18、20、24、32、36? | 1, 2, 4? |
| 0.75-3?Gb/s | 1, 2, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 24, 30, 32, 32, 35, 36, 36, 40, 42, 45, 48, 50, 54, 56, 60, 64, 70, 72, 80, 81, 84, 90, 98, 108, 112, 126, 128, 144, 162? | 1, 2, 4, 8? |
| 3-6?Gb/s | 1, 2, 4, 5, 6, 7, 8, 9, 10,12, 14, 16, 18, 20, 24, 30,32, 32, 35, 36, 36, 40, 42,45, 48, 50, 54, 56, 60, 64,70, 72, 80, 81, 84, 90, 98,100, 108, 112, 120, 126,128, 140, 144, 160, 162,168, 180, 192, 196, 216,224, 252, 256, 288, 324? | 1, 2, 4, 8, 16, 32? |
| 6-11.2?Gb/s | 1, 2, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 24, 30, 32, 32, 35, 36, 36, 40, 42, 45, 48, 50, 54, 56, 60, 64, 70, 72, 80, 81, 84, 90, 98, 108, 112, 126, 128, 140, 144, 144, 160, 162, 162, 168, 180, 192, 196, 200, 216, 224, 240, 252, 256, 280, 288, 320, 324, 360, 384, 392, 432, 448, 504, 512, 576, 648? | 1, 2, 4, 8, 16, 32, 64? |
| 11.2-12?Gb/s | 2, 4, 8, 10, 12, 14, 16, 18,20, 24, 28, 32, 36, 40, 48,60, 64, 64, 70, 72, 72, 80,84, 90, 96, 100, 108, 112,120, 128, 140, 144, 160,162, 168, 180, 196, 200,216, 224, 240, 252, 256,280, 288, 320, 324, 336,360, 384, 392, 432, 448,504, 512, 576, 648? | 2, 4, 8, 16, 32, 64? |
| 12-32?Gb/s | 2, 4, 8, 10, 12, 14, 16,18, 20, 24, 28, 32, 36, 40,48, 60, 64, 64, 70, 72, 72,80, 84, 90, 96, 100, 108,112, 120, 128, 140, 144,160, 162, 168, 180, 196,216, 224, 252, 256, 280,288, 288, 320, 324, 324,336, 360, 384, 392, 400,432, 448, 480, 504,512,560, 576, 640, 648, 720,768, 784, 864, 896, 1008,1024, 1152, 1296? | 2, 4, 8, 16, 32, 64, 128? |
1數據速率小于 11.2Gb/s 時，子速率時鐘連接器也輸出全速率帶壓力時鐘；數據速率 ≥11.2?Gb/s 時，輸出半速率帶壓力時鐘。
幅度范圍
額定電壓 0.6?Vp-p，偏置 0?V
跳變時間
<500?ps
接口
SMA 母頭，50?歐姆，DC 耦合到 0V
提供了脈沖觸發輸出到外部?jì)x器。有兩種模式：
時鐘分頻模式：每256個時鐘速率輸出一個脈沖
碼型模型：PRBS碼型中可編程脈沖輸出位置，或者固定脈沖輸出位置（RAM碼型）
此模塊被選用安裝后，就可進行壓力調制。
最小脈沖寬度
128?個時鐘周期（Mode1）
512?個時鐘周期（Mode2）
跳變時間
<500?ps
抖動（p-p，數據到觸發）
<10?ps，典型值
輸出電壓
CML；>300?mVp-p，以 -250mV 為中心
接口
50?歐姆 SMA 母頭
SINE INTERFERENCE OUT + 和 - 輸出提供混合正弦曲線信號，用來創(chuàng )建電平干擾。提供了兩條內部干擾通道，可以選擇每條通道的兩個前面板輸出為同相輸出或失相輸出?？梢允褂眠x配的 BSXCOMB 套件與 BSX 數據輸出在外部組合信號，提供共模 (CM) 和差模 (DM) 干擾。
頻率范圍
2?MHz ~ 6000?MHz
幅度1
SINE INTERFERENCE OUT +
0?~2000?mV（通道 1?和通道 2?幅度的總和）
SINE INTERFERENCE OUT -
0?~2000?mV（通道 1?和通道 2?幅度的總和）
1在與外部組合器 BSXCOMB 一起使用時，增加的干擾為總幅度除以 5。
模式選擇
通道 1?
同相、失相、單端（僅對 SINE INTERFERENCE OUT + 有效）
通道 2?
同相、失相、單端（僅對 SINE INTERFERENCE OUT - 有效）
接口
50?Ω 差分，SMA 母頭（DC 耦合至 0?V）
用于多臺儀器同時發送碼型時使用。
邏輯電平
LVTTL（<0.5v>2.5V 高）
門限電平
+1.2V，典型值
最大非損傷輸入電壓范圍
-0.5V~5V
最小脈沖寬度
128連續時鐘周期
最大重復速率
512個連續的時鐘周期
接口
SMA母頭，>1K歐姆阻抗，端接到0V
可以通過外部控制碼型排序器狀態推進。軟件控制使用上升沿或下降沿觸發。
邏輯電平
LVTTL（<0.5v>2.5V 高）
門限電平
+1.2V，典型值
最大非損傷輸入電壓范圍
-0.5V~5V
最小脈沖寬度
一個碼型長度
接口
SMA母頭，>1K歐姆阻抗，端接到0V
LF JIT IN 輸入允許使用外部低頻抖動源調制壓力碼型發生器輸出。
頻率范圍
DC 到 100?MHz
抖動幅度范圍
最大1.1ns，可以和其他內部低頻調制一起使用
輸入電壓范圍
額定電壓0~2Vp-p（+10dBm）
最大非損傷電壓 6.3?Vp-p（+20dBm）
數據率范圍
BSX125
最大 12.5?Gb/s
BSX240
最大 24?Gb/s
BSX320
最大 32?Gb/s
接口
SMA 母頭，50?歐姆，DC 耦合到 0V
LF SIN OUT 允許兩臺 BERTScope 的 SJ 定相輸出，一個同相、另一個反相。
頻率范圍
通過用戶界面設定SJ
幅度
2?Vp-p，偏置 0?V
接口
SMA 母頭，50?歐姆，AC 耦合
把BERTScope鎖定到來自另一臺設備的外部?jì)x器參考時鐘。
頻率
時鐘合成器模式
10?MHz、100?MHz、106.25?MHz、133.33?MHz、156.25?MHz、166.67?MHz 或 200?MHz
參考時鐘倍頻器模式
10?MHz ~ 200?MHz
幅度
0.325Vpp~1.25Vp-p（-6~+6dBm）
接口
SMA 母頭，50?歐姆，AC 耦合
為其它儀器提供頻率參考源輸出
配置
差分
頻率
10?MHz, 100?MHz, 106.25?MHz, 133.33?MHz, 156.25?MHz, 166.67?MHz或200 MHz
幅度
每輸出端口額定輸出1Vp-p（+4dBm），（差分2Vp-p）
接口
SMA 母頭，50?歐姆，AC 耦合
BSX 系列時鐘路徑細節
具有應力能力的模型的時鐘路徑的功能框圖。
**對于相應型號，壓力可以增加到外部時鐘。工作速率1.5G~11.2Gb/s。外部時鐘的占空比必須是50%±2%。
當時鐘速率≥11.2Gb/s時，BSX系列BERTScope使用內部雙倍數據率（DDR）構架。當以11.2?Gb / s 或更高的數據速率運行時，時鐘輸出將為數據速率的1/2。外部時鐘可指定為全速或半速率。當選擇全速率時，并且輸入時鐘頻率大于等于11.2GHz時，碼型發生器將工作在DDR模式。
這些分頻比僅應用在內部時鐘情況。如果選擇半速率，或者選擇全速率且時鐘速率 ≥11.2?GHz 時，外部時鐘將以 1/2?速率輸出。
對于主時鐘輸出，BSX125 指定的最低數據速率是 600Mb/s，BSX240 和 BSX320 是 1?Gb/s。當工作的分頻速率低于指定的最低數據速率時，輸出未經過校準。
參考時鐘倍頻器 (RCM) 為相位鎖定環 (PLL)，頻率會(huì )乘以在后面板上輸入 REF IN 輸入的信號生成發生器時鐘。為獲得最佳性能，建議輸入參考為接近 REF IN 最大值并具有快速轉換速率和幅度的低抖動信號。
支持的標準
下表列出了每個支持標準的參數，包括選擇該標準時 RCM 的典型帶寬和峰值。
| 標準 | 參考時鐘輸入 (MHz) | 倍頻器 | 數據速率 (Gbps) | PLL 環帶寬（MHz，典型） | 峰值（dB，典型） |
|---|---|---|---|---|---|
| PCIe 4? | 100? | 160? | 16? | 3.5? | 1.5? |
| PCIe 3? | 100? | 80? | 8? | 3.5? | 1.5? |
| PCIe 2? | 100? | 50? | 5? | 5.5? | 0.75? |
| PCIe 1? | 100? | 25? | 2.5? | 5? | 2? |
| SD UHS-II Gen 2? | 52?~ 104? | 30? | 1.56?~ 3.12? | 2? | 1.5? |
| SD UHS-II Gen 2? | 52?~ 104? | 60? | 3.12?~ 6.24? | 2? | 1.5? |
| MIPI M-PHY | 19.2?1 | 65/76/130/? 152/260/304? | 1.248/1.4592/2.496/? 2.9184/4.992/5.8368? | 2? | 1.5? |
| 26? | 48/56/96/? 112/192/224? | 1.248/1.456/2.496/? 2.912/4.992/5.824? | 2? | 1.5? | |
| 38.4? | 32.5/38/65/? 76/130/152? | 1.248/1.4592/2.496/? 2.9184/4.992/5.8368? | 2? | 1.5? | |
| 52? | 24/28/48/? 56/96/112? | 1.248/1.456/2.496/? 2.912/4.992/5.824? | 2? | 1.5? | |
| 通用 | 10?~ 200? | 任何整數 | 1?~ 32?2 | 0.15? | 1.5? |
1MIPI M-PHY 19.2?和 26?MHz 參考的 REFIN 應為 50% 占空比。
2圖中顯示的是 BSX320 的數據速率。BSX125 范圍為 0.6?~ 12.5?Gb/s；BSX240 范圍為 1?~ 24?Gb/s。
SSC 容限
當選擇通用以外的其他任何標準時，參考時鐘倍頻器可用于容忍 REF IN 輸入上存在的擴頻時鐘 (SSC)。SSC 可以為向上擴展、中心擴展或向下擴展。對于 20?~ 40?kHz 之間的 SSC 頻率，RCM 一般可以容忍的 SSC 的最大數量顯示在下圖中。
工作位速率
SJ幅度取決于位速率和調制頻率。
BSX125
1.5?Gb/s ~ 12.5?Gb/s
BSX240
1.5?Gb/s ~ 24.0?Gb/s
BSX320
1.5?Gb/s ~ 32.0?Gb/s
最小調制頻率
1?kHz
最大調制頻率
100?MHz
調制頻率分辨率
100?Hz
最大調制幅度
1100?ps 范圍
1100?ps < 22.4?Gb/s，SJ 頻率 ≤ 1?MHz
900?ps ≤ 22.4?Gb/s，SJ 頻率 = 10?MHz
400?ps ≤ 22.4?Gb/s，SJ 頻率 = 40?MHz
100?ps ≤ 22.4?Gb/s，SJ 頻率 = 100?MHz
270?ps 范圍1
270?ps ≥ 10?和 ≤ 28.5?Gb/s，SJ 頻率≤ 40?MHz
260?ps ≥ 10?和 ≤ 28.5?Gb/s，SJ 頻率> 40?MHz，≤ 80?MHz
250?ps ≥ 10?和 < 28.5?Gb/s，SJ 頻率 > 80?MHz，≤ 100?MHz
130?ps 范圍
130?ps ≥ 10?和 ≤ 32?Gb/s，SJ 頻率 ≤ 100?MHz
1啟用 HFSJ、BUJ、EXT HF 抖動或 RJ 時，270?ps 調制器的范圍會(huì )減少 50?ps。
工作位速率
BSX125
1.5?Gb/s ~ 12.5?Gb/s
BSX240
1.5?Gb/s ~ 24.0?Gb/s
BSX320
1.5?Gb/s ~ 32.0?Gb/s
最小調制頻率
100?MHz
最大調制頻率
2000?MHz
調制頻率分辨率
100?kHz
最大調制幅度
0.5?UI
EXT HF 抖動、BUJ、HFSJ 和 RJ 之和必須小于 0.5?UI
調制碼型
PN7
碼型濾波器
| 位速率(Mb/s) | 濾波帶寬(MHz) |
|---|---|
| 100?~ 499? | 25? |
| 500?~ 999? | 50? |
| 1000?~ 1999? | 100? |
| 2000? | 200? |
工作位速率
BSX125
1.5?Gb/s ~ 12.5?Gb/s
BSX240
1.5?Gb/s ~ 24.0?Gb/s
BSX320
1.5?Gb/s ~ 32.0?Gb/s
最小調制頻譜
10?MHz標準模式
1.5?MHz PCIe2模式
最大調制頻譜
1000?MHz標準模式
100?MHz PCIe2 模式
最大調制幅度
0.5?UI
EXT HF 抖動、BUJ 和 RJ 之和必須小于 0.5?UI。
波峰因數
16?
工作位速率
BSX125
1.5?Gb/s ~ 12.5?Gb/s
BSX240
1.5?Gb/s ~ 24.0?Gb/s
BSX320
1.5?Gb/s ~ 32.0?Gb/s
最小調制頻率
100?MHz
最大調制頻率
1000?MHz
最大調制幅度
0.5?UI
EXT HF抖動、BUJ、HFSI和RJ之和必須小于0.5?UI
調制合成器時鐘輸出 – 調制影響主時鐘輸出和子速率時鐘輸出(與選擇的子速率數據狀態無關)、數據輸出和觸發輸出
模式
SSC, 相位調制(正弦曲線)
數據速率范圍
整個BERTScope范圍
SSC 波形
三角形波或正弦波
SSC 頻率范圍
20?kHz ~ 40?kHz
SSC 調制范圍
16,666?ppm @ 6?Gb/s 和 12?Gb/s
12,500?ppm @ 8?Gb/s 和 16?Gb/s
范圍與數據速率關系參見最大 SSC 調制圖
SSC 調制分辨率
1?ppm
SSC 調制類型
下擴, 中心擴頻, 上擴
PM 頻率范圍
10?Hz ~ 4?MHz
PM 頻率分辨率
1?Hz
PM調制范圍 – 適用于10 Hz ~ 2.5?kHz調制頻率
| 數據速率 | 最大調制 |
|---|---|
| 11.2?≤ d ≤ 32?Gbps | 19200?UI |
| 6?≤ d < 11.2?Gbps | 9600?UI |
| 3?≤ d < 6?Gbps | 4800?UI |
| 1.5?≤ d < 3?Gbps | 2400?UI |
| 0.75?≤ d < 1.5?Gbps | 1200?UI |
| 調制頻率>2.5?kHz時下降情況 | 參見相位調制范圍圖。 |
SSC 和 PM 綜合限制
參見下圖，參考上表中指明的最大 SSC 和 PM 限制。
在 2?路及 2?路以上數據速率較低的數據流中，會(huì )有 F/2?或子速率抖動。這種抖動是由于復用時鐘的不對成型導致，所有偶數比特脈沖寬度和奇數比特寬度不一致。不像傳統的DCD，F/2抖動時和比特的邏輯狀態時獨立的。F/2?抖動是一致性測試標準（如 802.3ap（10G 背板以太網））中所強調的測試項目。
支持的數據率
8.0?和10.3125?Gb/s
調制范圍
0~5.0% UI
該選項增加了PCIe 2.0標準要求的Rx端一致性測試時需要的抖動類型，BERTScope內部產生
時鐘頻率范圍
最高 22.4?Gb/s
LFRJ 調制范圍
0?~ 1.1?ns?1
1使用 1100?ps 調制器時將應用限制。如果選擇不同的調制器則范圍會(huì )減小。
LFRJ 頻率范圍
帶限10KHz~1.5MHz，按照PCIE Gen2規范滾降
rSSC 調制范圍
0?~ 368?ps15?Gb/s 時
1可以和其他的低頻調制組合在一起使用。
rSSC 頻率范圍
1~35?kHz
可以選擇的帶寬
擴展壓力選項還在正常寬帶RJ發生器中增加了可以選擇的帶寬限制。
RJ頻率，正常模式
帶限10MHz~1GHz
RJ 頻率，PCIE模式
帶限1.5~100MHz，按照PCIE 2.0規范滾降
配置
單端
頻率范圍
BSX125
0.6?~ 12.5?Gb/s
BSX240
1?~ 24?Gb/s
BSX320
1?~ 32?Gb/s1
1從 26?Gb/s 到 32?Gb/s，輸入檢測器以半速運行（使用偶數位或奇數位）
連接器
3.5?mm
阻抗
50歐姆
閾值電壓
–2?到 +3.5V
門限預設
LVPECL, LVDS, LVTTL, CML, ECL, SCFL
端接
可變, –2?~ +3?V
預置: +1.5, +1.3, +1, 0, –2?V, AC耦合
最大非損傷輸入
–3?Vpeak,+4Vpeak，任何連接器情況下
范圍
以下情況全部大于 1?比特周期
≤1.1GHz
30ns
>1.1GHz
3ns
分辨率
100?fs
自校準
支持 - 在時間測量時，當溫度或者比特率改變時，推薦進行儀器自校準。校準過程小于 10?秒。
數據速率范圍
BSX125
0.5?~ 12.5?Gb/s
BSX240
1?~ 24?Gb/s
BSX320
1?~ 32?Gb/s
配置
差分
格式
NRZ
極性
正?；蚍聪?/p>
門限電平對準
自動設置到差分信號交叉點
靈敏度
單端
100?mVp-p，典型值
差分
50?mVp-p，典型值
最大輸入信號擺幅
2?Vp-p
內部跳變時間
16ps（10%-90%），單端（等效20GHz檢測器帶寬）。在信號輸入端測量得到，ECL電平
硬件碼型
工業標準的PRBS碼型。2n-1，n=7,11,15,20,23,31
RAM 碼型
用戶定義
128?位 ~ 512?Mb，1?位步進
碼型數據庫
種類齊全，包括基于K28.5或CJTPAT碼型的SONET/SDH, 光纖通道碼型；2n碼型，n=3,4,5,6,7,9；2n標記密度碼型，n=7,9,23；等等
RAM 碼型捕獲
捕獲輸入數據，最多存儲512Mb。編輯所捕獲的數據，送到碼型發生器或者誤碼檢測器，或向二者同時發送
RAM 碼型捕獲模式
長度捕獲
選擇捕獲長度時捕獲到檢波器碼型內存。
觸發捕獲
當后面板的“檢測啟動”置高時開始捕獲，直到存儲滿或“檢測啟動”變低時停止
觸發捕獲固定長度
當后面板的“檢測啟動”置高時開始捕獲，直到所設定存儲器長度滿時停止
檢測器碼型匹配
選配用戶自定義檢測器碼型匹配，用來推進碼型發生器排序器狀態，創(chuàng )建基于事件的觸發。用戶可以通過激勵響應反饋（協議握手）創(chuàng )建自己的鏈路狀態遍歷
模式
面向位的排序器模式 – 沒有應用協議處理
協議識別排序器模式 – 對支持的協議應用協議處理
位模式
提供了 4?種通用碼型匹配。在輸入數據流中查找最長 128?位的任意碼型，并提供位掩碼
協議識別排序器模式
在檢測器中為基于協議的碼型匹配提供了 16?個碼型匹配要素
PCIe Gen3/4?和 USB 3.1?SSP：可以匹配整個解碼的碼組凈荷，支持位/字節掩碼
8b/10b：可以匹配碼組/符號解碼及掩碼后最多 16?個 8?位符號
同步 - 自動重新同步
在 128?比特字中，用戶可指定每個字中出現1個或多個誤碼時嘗試重新同步
Bertscope突發碼流分析時序-BERTScope字的長度是128個比特。上圖以PRBS payload舉例。直到128比特的邊界字發生，才開始比特的計數。這意味著在消隱脈沖跳變后的127比特將被忽略。對于PRBS，典型的同步需要5個字，或640個比特。同樣，當消隱脈沖再次跳變后，將繼續對最多127個位進行比特測量。RAM碼型的同步是將將會(huì )更長。
手動同步
手動發起重新同步命令
碼型匹配同步
Grab 'n' Go
誤碼檢測器捕獲指定長度信號，并和下一次采集的數據進行比較（快速的方法，但可能漏失邏輯錯誤）
Shift-to-Sync
誤碼檢測器比較采集的數據和RAM中的數據。通過一個bit的位移沒有發現匹配的話，則再次比較（比較速度較慢，但是精度最高）
誤碼檢測器基本測量項目
BER, 字節接收, Re-syncs, 被測碼型發生器和誤碼控制器時鐘頻率
用于循環回路光線試驗，或者當鏈路處在訓練過程中。在該輸入為有效時可忽略誤碼。字節數、誤碼數和BER都不進行計數。當重新計數開始時，將不會(huì )發生再同步。
邏輯電平
LVTTL（<0.5v>2.5V 高）
門限電平
+1.2V
最小脈沖寬度
128?時鐘周期
最大重復速率
512個連續的時鐘周期
接口
SMA 母頭，>1?kΩ 阻抗，端接到 0V
當誤碼檢測到后輸出一個脈沖。當進行長時間觀測時，用以觸發警報等。
最小脈沖寬度
128?時鐘周期
跳變時間
<500?ps
輸出幅度
額定值：1000mV，0V（低）到1V（高）
接口
SMA 母頭
提供了脈沖觸發輸出到外部?jì)x器。有兩種模式：
時鐘分頻模式：每256個時鐘速率輸出一個脈沖
碼型模型：PRBS碼型中可編程脈沖輸出位置，或者固定脈沖輸出位置（RAM碼型）
最小脈沖寬度
128?個時鐘周期（Mode1）
512?個時鐘周期（Mode2）
跳變時間
<500?ps
跳變時間
>300mVpp，偏置650mV
接口
50?歐姆 SMA 母頭
用于觸發采集、檢測開始。高電平有效。
幅度
LVTTL（<0.5v>2.5V 高）
門限電平
+1.2V
最小脈沖寬度
128連續時鐘周期
最大重復速率
512個連續的時鐘周期
接口
SMA母頭，>1K歐姆阻抗，端接到0V
允許外部輸入信號在誤碼數據集中提供時間標記。
邏輯電平
LVTTL（<0.5v>2.5V 高）
門限電平
+1.2V
最小脈沖寬度
128?時鐘周期
最大重復速率
512個連續的時鐘周期
最大頻率
建議<4000?標記/秒
接口
SMA 母頭，>1?kΩ 阻抗，端接到 0V
除另行說明外，所有技術規格均受保證。除另行指明外，所有技術數據適用于所有型號。
顯示
TFT 觸摸屏，VGA 640X480
觸摸屏
模擬電阻式
處理器
Core2Duo 或更好
硬盤
128?GB 或更高
DRAM
2?GB 或更高
操作系統
Windows 7專業版
遠程控制接口
IEEE-488?(GPIB) 或TCP/IP
支持的接口
VGA顯示接口
USB 2.0（6個，二前四后）
100BASE-T以太網
IEEE-488（GPIB）
RS232串口
高度
220毫米（8.75英寸）
寬度
394毫米（15.5英寸）
厚度
520毫米（20.375英寸）
重量
僅限儀器
25?公斤(55?磅)
毛重
34.5?公斤(76?磅)
電源
460?W
供電電壓
100~240?VAC(±10%), 50~60Hz
預熱時間
20分鐘
工作溫度范圍
10°C ~35°C（50°F~95°F）
工作濕度
無水汽凝結 ，35°C（95°F）, 15?- 65%
認證
LVD 低壓指令

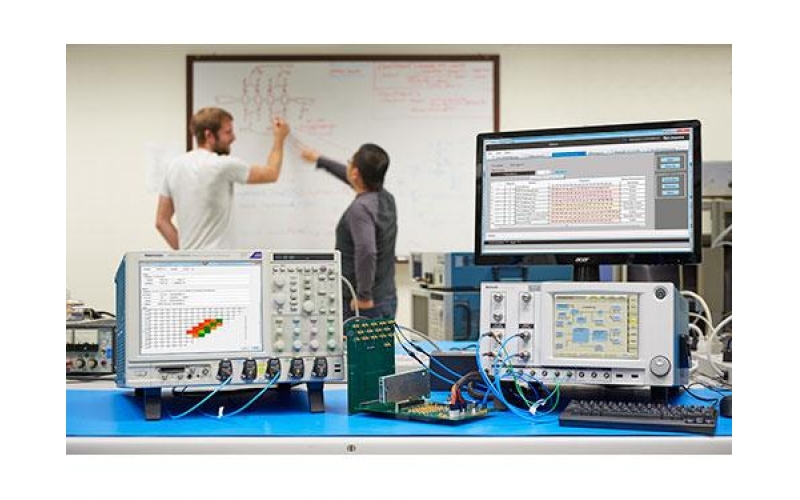

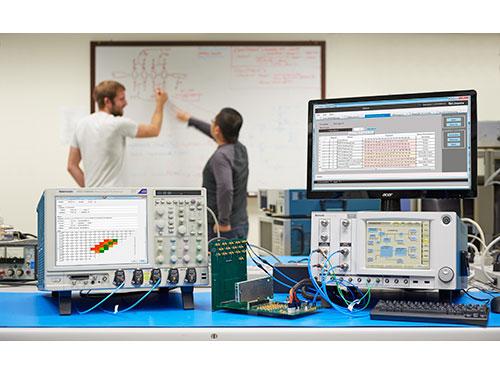

泰克BSX 系列 BERTScope 誤碼率測試儀
