泰克RSA 600系列實時頻譜分析儀

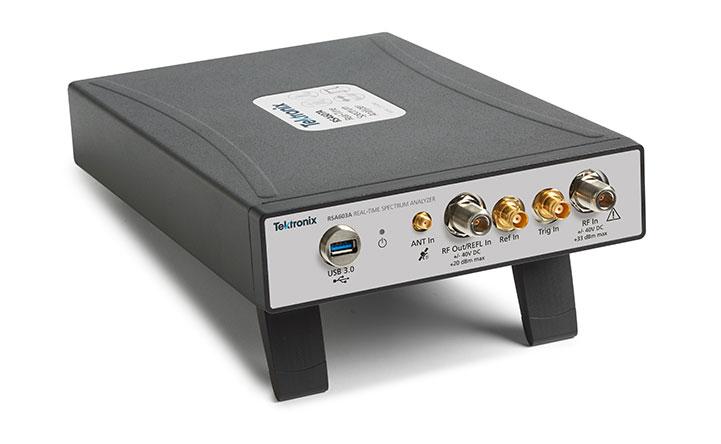

RSA600A 系列 USB 頻譜分析儀在小巧、非常便攜的機箱中提供了高帶寬實驗室頻譜分析功能。
功能及優勢
- 9 kHz ~ 3.0/7.5 GHz頻率范圍滿足各種分析需求
- 40 MHz采集帶寬支持實時分析，捕獲瞬態信號，進行矢量分析
- 3 GHz以下時0.2 dB幅度精度 (95%置信度)
- 高速全頻寬掃描（25.0 GHz/秒），便于快速設置和發現
- 標準 GPS/GLONASS/北斗接收機
- 選配跟蹤發生器，執行增益/損耗、天線和電纜測量
- DataVu-PC 軟件能夠在可變帶寬中實現多臺記錄
- SignalVu-PC軟件提供了實時信號處理及DPX頻譜/三維頻譜圖，最大限度地縮短查找瞬態信號問題所需的時間
- 100% 檢測概率捕獲持續時間最短27 μs 的信號，保證您每次問題發生時一次就能看到問題。
- 標配應用編程接口，用來開發自定義程序
- 附件包括平板電腦、校準套件、適配器和穩定相位電纜，為設計、特性分析和制造提供了完整的解決方案
應用
- RF 設備、子系統和系統的檢定
- 制造測試
- 移動現場操作
RSA600 系列可提供必要的帶寬和分析工具，助您實現業務成功

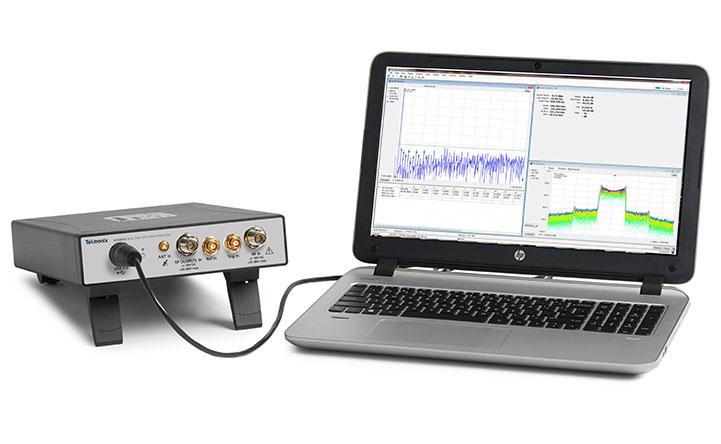

RSA600 系列提供實時頻譜分析和寬帶寬分析功能，可幫助工程師解決檢定、驗證和生產設計中所遇到的各種問題。系統核心是基于 USB 的 RF 頻譜分析儀，它捕獲 40 MHz 帶寬，實現優異的保真度。由于具有 70 dB 動態范圍和高達 7.5 GHz 的頻率覆蓋范圍，您可以完整檢定高達 40 MHz 帶寬的寬帶信號。USB 外形可允許您在需要更多處理能力或內存時將處理能力遷移至 PC。
選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、放大器、雙工器和其他部件，您可以按需增加電纜和天線的 VSWR、回波損耗、故障測距、電纜損耗等測量。
SignalVu-PC 軟件提供了豐富的分析功能為您的實驗室
與 RSA600 配合工作的是一款強大的程序—SignalVu-PC，這是泰克傳統頻譜分析儀的基礎。SignalVu-PC 提供了以前低成本實驗室解決方案中沒有提供的深入分析功能。DPX 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用標配的應用編程接口 (API)，其提供了一套豐富的命令和測量功能。免費的 SignalVu-PC 程序的基本功能遠遠不只是基本功能。下面顯示了基本版本測量。
RSA600A與SignalVu-PC相結合，提供了高級現場測量功能
由于 40 MHz 實時帶寬，獨特的 DPX 頻譜/三維頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的最短持續時間可達 27 μs。下圖顯示了WLAN 傳輸( 綠色和橙色)，在屏幕中重復出現的窄信號是一只藍牙接入探頭。三維頻譜圖( 屏幕上方部分) 在時間上把這些信號清楚地分開，顯示任何信號碰撞。
通過無人值守的模板監測功能，可以簡便地查找意想不到的信號?？梢栽贒PX頻譜畫面上創(chuàng )建一個模板，在每次違規時采取相應操作，包括停止采集、保存圖片、保存采集或發送聽得到的告警聲。在下圖中，模板中紅色的地方發生了模板違規，保存了得到的屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。
跟蹤發生器 (RSA600上選項 04) 通過 SignalVu-PC 控制。下面顯示了800 MHz ~ 3 GHz的帶通濾波器。選項SV60增加了回路損耗、線損耗和遠程故障。
EMC/EMI
可以使用儀器和 SignalVu-PC，簡便地完成 EMI 預一致性測試和診斷測量?？梢栽谛Ｕ募休斎牒痛鎯ψ兯推?、天線、前置放大器和電纜增益/損耗，可以使用SignalVu-PC的標準雜散測量功能，為測試確定極限行。下圖顯示了 30MHz ~ 960 MHz 測試，其中陰影部分是 FCC Part 15 Class A 極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中?？梢酝ㄟ^(guò)選項 SVQP 增加 CISPR 準峰值和平均值檢測器。
可以通過選項 EMCVU 增加 EMC 預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向導，用于輕松一鍵設置建議的天線、LISN 和其他 EMC 附件。在使用新 EMC-EMI 顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。
泰克RSA 600系列實時頻譜分析儀
SignalVu-PC特定應用許可
SignalVu-PC 提供了大量的面向應用的選項，既可以安裝在儀器上，也可以作為浮動許可在儀器之間遷移或附著在電腦上。應用包括：
- 通用調制分析(27 種調制類型，包括16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK)
- 使用 CISPR 峰值、準峰值和平均值檢測器進行 EMC/EMI 分析
- Buetooth? 分析基本速率、低能耗和 Bluetooth 5。部分支持增強數據速率
- 對第 1 期和第 2 期信號進行 P25 分析
- 對802.11a/b/g/j/p、802.11n、802.11ac 進行 WLAN 分析
- LTE? FDD 和 TDD 基站 (eNB) 小區號和 RF 測量
- 繪制地圖
- 脈沖分析
- AM/FM/PM/ 直接音頻測量，包括 SINAD、THD
- 播放記錄的文件，包括在所有域中進行全面分析
- 信號分類和勘測
詳情和訂貨信息請參閱單獨的 SignalVu-PC 產品技術資料。下面顯示了選定的應用。
通用調制分析
SignalVu-PC 應用程序 SV21 在單個分析軟件包中捆綁了 27 種不同的調制類型，并可提供星座顯示、眼圖、符號表、網格圖、調制質量概要等。符號速率和濾波器類型可以調整，另外還隨附可用于信號優化的內部均衡器。下圖為使用 18.0 k 符號/秒速度 pi/4DQPSK 調制所調制的 TETRA 標準信號。
在上圖中，使用 RSA7100A 選件 B800 和 SignalVu-PC 應用許可證 SVMH 分析使用 500 M 符號/秒速度 pi/4-QPSK 調制的 5 GHz 載波。在持續監控 DPX 頻譜圖時還顯示了測量概要、EVM 與時間關系和星座顯示。
藍牙
增加了兩個新選項，幫助您在時域、頻域和調制域中進行基于 Bluetooth SIG 標準的發射機 RF 測量。選件 SV27 支持 RF 規定的基本速率和低能耗發射機測量。TS.4.2.0 和 RF-PHY。TS.4.2.0 測試規范。它還解調并提供增強數據速率數據包的符號信息。選件 SV31 支持藍牙 5 標準（LE 1M、LE 2M、已編碼 LE）和核心規范中規定的測量。這兩個選件也解碼所傳輸的物理層數據并使用顏色編碼符號表中的數據包字段以便清晰標識。
提供了測試通過/失敗結果，支持量身定制的極限。下面的測量顯示了方差相對于時間關系、頻率偏置和漂移、測量摘要及測試通過/失敗結果。
泰克RSA 600系列實時頻譜分析儀
APCO 25
SignalVu-PC應用SV26可以分析APCO P25信號。下圖顯示了使用三維頻譜圖監測第二期HCPM信號中的異常事件，同時根據TIA-102標準規范執行發射機功率、調制和頻率測量。
LTE
應用 SV28 實現了下述 LTE 基站發射機測量：
- 小區 ID
- 信道功率
- 占用帶寬
- 鄰道泄漏比 (ACLR)
- 頻譜輻射模板 (SEM)
- TDD 發射機關閉功率
- Reference Signal (RS) Power
測量滿足 3GPP TS 第 12.5 版中的定義，支持所有基站類別，包括微微小區和家庭基站。報告測試通過/不通過信息，支持所有通道帶寬。
小區號預置在星座圖中顯示一級同步信號 (PSS) 和二級同步信號 (SSS)。它還提供了頻率誤差。
下圖顯示頻譜監測，其中結合使用三維頻譜圖畫面與小區 ID/星座圖、頻譜輻射模板和 ACLR 測量。
WLAN 802.11a/b/g/j/p/n/ac
帶選件 SV23、24 和 25，可以方便地進行完善的 WLAN 測量。在下面所示的 802.11ac (20 MHz) 信號中，三維頻譜圖顯示了初始導頻序列，后面是主信號突發。數據包的調制自動檢測為64 QAM，顯示為星座圖。數據摘要顯示EVM 為-37.02 db RMS，突發功率測得 -17.32 dBm。SignalVu-PC 應用程序適用于帶寬高達 40 MHz 的 802.11a/b/j/g/p、802.11n 和 802.11ac。
播放
應用 SV56 播放記錄信號，可以把觀察和等待幾小時確定頻譜違規的時間縮短到幾分鐘，您可以在桌面上復核記錄的數據。
記錄長度只受存儲介質容量限制，記錄功能是 SignalVu-PC 中包括的基本功能。SignalVu-PC 應用 SV56（播放）可以全面分析所有SignalVu-PC 測量數據，包括DPX三維頻譜圖。在播放過程中保持最短信號時長指標?？梢詧绦蠥M/FM音調解調。提供了可變頻寬、解析帶寬、分析長度和帶寬。
在下圖中，正在重播 FM 頻段，其中使用模板檢測頻譜違規，同時偵聽 92.3 MHz 中心頻率上的 FM 信號。
RSA5600RACK 可以配置成放 1 臺或 2 臺 RSA600A 頻譜分析儀，如下圖所示。
機架安裝 1 臺或 2 臺 RSA600
DataVu-PC 多儀器記錄和分析軟件，支持大型記錄
DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40 MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000 個脈沖上提供脈沖測量。
技術規格
除另行說明外，所有技術規格均受保證。除另行指明外，所有技術規格均適用于所有型號。
頻率
頻率范圍
RSA603A
- 9 kHz ~ 3 GHz
RSA607A
- 9 kHz ~ 7.5 GHz
基準頻率精度
校準時初始精度 (預熱 30 分鐘)
±1 x 10-6
第一年老化, 典型值
- ±1 x 10
-6
(1年) 累積誤差(初始精度 + 溫度 + 老化), 典型值
- 3 x 10
-6
(1年) 溫度漂移
- ±0.9 x 10
-6
(-10 ~ 60 °C) 外部基準輸入
- BNC 連接器, 50 Ω 標稱值
外部基準輸入頻率
1 ~ 20 MHz 時每 1 MHz，外加以下頻率: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz, 19.6608 MHz。
輸入信號上的雜散電平在100 kHz偏置范圍內必須低于-80 dBc，以避免屏幕上的雜散信號。
外部基準輸入范圍
- ± 5 ppm
外部基準輸入電平
- -10 ~ +10 dBm
GNSS
1使用 GPS 系統測試。
2要在使用時達到 ±0.025ppm 的穩定性，設備必須在初始開箱后連續運行 2 至 5 天。
3使用 GPS 系統測試。
4適用于 GNSS 培訓后在溫度限制范圍內（請參閱腳注 5 和 6）連續運行 24 小時。如果自上次培訓后以 GNSS 培訓模式操作 24 小時以上，請參閱累積誤差規格。
5適用于培訓后在低于 3 °C 環境溫度變化下。
6適用于培訓后在低于 10 °C 環境溫度變化下。
RF 輸入
RF 輸入
RF 輸入阻抗
- 50 Ω
RF VSWR (RF Attn = 20 dB), 典型值
< 1.2?(10?MHz ~ 3?GHz)
< 1.5?(>3?GHz ~ 7.5?GHz)
RF VSWR 預放開, RSA603A和RSA607A, 典型值
< 1.5?(10?MHz ~ 6?GHz, RF ATT=10?dB, 預放開)
< 1.7?(> 6?GHz ~ 7.5?GHz, RF ATT=10?dB, 預放開)
最大 RF 輸入電平
最大 DC 電壓
- ±40 V (RF 輸入)
最大安全輸入功率
+33 dBm (RF 輸入, 10 MHz ~ 7.5 GHz, RF Attn ≥ 20 dB)
+13 dBm (RF 輸入, 9 kHz ~ 10 MHz)
+20 dBm (RF 輸入, RF衰減 < 20 dB)
最大安全輸入功率 (預放開)
+33 dBm (RF 輸入, 10 MHz ~ 7.5 GHz, RF Attn ≥ 20 dB)
+13 dBm (RF 輸入, 9 kHz ~ 10 MHz)
最大可測量輸入功率
+30 dBm (RF 輸入, ≥10 MHz ~ Fmax, RF ATT Auto)
+20 dBm (RF 輸入,<10 MHz, RF ATT Auto)
輸入RF衰減器
- 0 dB ~ 51 dB (1 dB步進)
幅度和RF
1頻寬范圍不能超過儀器頻率下限
觸發
功率觸發
功率觸發, 典型值
量程：距基準電平0 dB ~ -50 dB, 觸發電平高于噪底> 30 dB。
類型:上升沿或下降沿
觸發重新準備時間:≤ 100 μs
功率觸發位置定時不確定度
>20 MHz ~ 40 MHz采集帶寬:±250 ns
不確定度隨著采集帶寬下降而提高。
功率觸發電平精度
±1.5 dB, CW信號, 調諧中心頻率, 觸發電平高于噪底> 30 dB。
這個指標外加SA模式的整體幅度精度不確定度。
噪聲和失真
除另行指明外，所有噪聲和失真測量都在預放關閉的情況下進行。
三階互調制偵聽 (TOI)
- +12 dBm @ 2.130 GHz
三階互調制偵聽 (TOI),
預放關, 典型值
+10 dBm (9 kHz ~ 25 MHz)
+15 dBm（25 MHz ~ 3 GHz）
+15 dBm (3 GHz ~ 4 GHz, RSA607A)
+10 dBm (4 GHz ~ 7.5 GHz, RSA607A)
預放開, 典型值
-20 dBm (9 kHz ~ 25 MHz)
-15 dBm (25 MHz ~ 3 GHz)
-15 dBm (3 GHz ~ 4 GHz)
-20 dBm (4 GHz ~ 7.5 GHz, RSA607A)
三階互調制失真
預放關, 典型值
< -70?dBc (10?kHz ~ 25?MHz)
< -80?dBc (25?MHz ~ 3?GHz)
< -80?dBc (3?GHz ~ 4?GHz)
< -70?dBc (4?GHz ~ 6?GHz, RSA607A)
< -70?dBc (6?GHz ~ 7.5?GHz, RSA607A)
RF輸入上每個信號電平 -25 dBm。2 MHz 音調隔離。衰減器 = 0, 基準電平 = -20 dBm。
預放開, 典型值
< -70?dBc (9?kHz ~ 25?MHz)
< -80?dBc (25?MHz ~ 3?GHz)
< -80?dBc (3?GHz ~ 4?GHz)
< -70?dBc (4?GHz ~ 6?GHz, RSA607A)
< -70?dBc (6?GHz ~ 7.5?GHz, RSA607A)
RF輸入上每個信號電平-55 dBm。2 MHz 音調隔離。衰減器 = 0, 基準電平 = -50 dBm。
二階諧波失真, 典型值
二階諧波失真
< -75?dBc (40?MHz ~ 1.5?GHz)
< -75?dBc (1.5?GHz ~ 3.75?GHz, RSA607A)
二階諧波失真, 預放開
< - 60?dBc , 40?MHz ~ 3.75 GHz, 輸入頻率
二階諧波失真偵聽 (SHI)
+35 dBm, 40 MHz ~ 1.5 GHz, 輸入頻率
+35 dBm, 1.5 GHz ~ 3.75 GHz, 輸入頻率
二階諧波失真偵聽 (SHI), 預放開
+15 dBm, 40 MHz ~ 3.75 GHz, 輸入頻率
相位噪聲
積分相位 (RMS)，典型值
7.45 x 10-3弧度 @ 1 GHz
8.24 x 10-3弧度 @ 2 GHz
9.34 x 10-3弧度 @ 6 GHz
10 kHz - 10 MHz 積分
雜散響應
殘余雜散響應 (基準= -30 dBm, RBW = 1 kHz)
<-75?dBm (500?kHz ~ 60?MHz), 典型值
< -85?dBm (>60?MHz ~ 80?MHz), 典型值
<-100>80?MHz ~ 7.5?GHz），典型值
無雜散響應及信號(鏡頻抑制)
< -65?dBc (10?kHz ~ < 3?GHz, Ref= -30?dBm, Atten = 10?dB, RF 輸入電平= -30?dBm, RBW = 10?Hz)
< -65?dBc (3?GHz ~ 7.5?GHz, Ref= -30dBm, Atten = 10?dB, RF 輸入電平= -30?dBm, RBW = 10?Hz)
信號在CF時的雜散響應
- （100 kHz ≤ 偏置<1 MHz，頻寬=2 MHz）：
1電源邊帶，620-660 kHz：-67 dBc，典型值
信號在IF一半時的雜散響應1
RSA603A、RSA607A
< 75?dBc, (CF: 30?MHz ~ 3?GHz, Ref = -30?dBm, Atten = 10?dB, RBW = 10?Hz, 頻寬 = 10?kHz)
信號頻率 = 2310 MHz, RF輸入電平= -30 dBm
RSA607A
< 77?dBc, (CF 3?G Hz ~ 7.5?GHz, Ref= -30?dBm, Atten = 10?dB, RBW=10?Hz, 頻寬=10?kHz)
RF 輸入電平= -30 dBm
1這是 IF 頻率一半時的輸入信號。
本振饋通到輸入連接器, 典型值
< -70?dBm, 預放關。
< -90?dBm, 預放開。
衰減器 = 10 dB。
采集
ACLR
GPS 天線功率
- 3 V, 最大100 mA
第一次修復時間, 最大值
- 鎖定時間范圍為 2 秒（熱啟動）至 46 秒(冷啟動)。
- -130 dBm 輸入信號功率。
跟蹤發生器 (選項04)
跟蹤發生器 (選項04)
頻率范圍
9 kHz ~ 3 GHz (RSA603)
9 kHz ~ 7.5 GHz (RSA607)
掃描速度, 典型中位數
每次掃描 0.192 秒, 101 點, 50 kHz RBW, 980 ~ 1020 MHz 掃描 (每個點 1.9 mS)
使用 Panasonic Toughpad FZ-G1, Intel? Core? i5-5300U 2.3 GHz 處理器, 8 GB RAM, 256 GB SSD, Windows?7 Pro,功率管理設置成 "High Performance"測得。傳輸增益顯示只在屏幕上顯示測量數據。
頻率分辨率
- 100 Hz
TG輸出連接器
- N型
VSWR
< 1.8:1, 10?MHz ~ 7.5?GHz, -20?dBm輸出電平
最大輸出功率
- -3 dBm,10 MHz ~ 7.5 GHz
輸出功率電平設置范圍
- 40 dB, 10 MHz ~ 7.5 GHz
輸出功率電平步長長度
- 1 dB, 10 MHz ~ 7.5 GHz
輸出功率電平步長精度
- ± 0.5 dB
輸出電平精度
- ± 1.5 dB, 10 MHz ~ 7.5 GHz, -20 dBm輸出電平
諧波
< -22?dBc, ≥20?MHz
非諧波雜散信號
< -30?dBc; 來自TG輸出頻率的雜散信號< 2?GHz
< -25?dBc; 來自TG輸出頻率的雜散信號≥ 2?GHz
無損壞的反向功率
- 40 Vdc, +20 dBm RF
SignalVu-PC 標配測量和性能
DPX 頻譜顯示
頻譜處理速率（RBW = Auto，軌跡長度 801）
≤10,000 頻譜/秒
DPX 位圖分辨率
- 201 像素垂直 x 801 像素水平
DPX 三維頻譜圖最小時間分辨率1
- 1 ms
每秒≤10,000 (與頻寬無關)
標記信息
- 幅度，頻率，信號密度
100% 檢測概率 (POI) 最短信號持續時間, 典型值1
DPX 設置: Span=40 MHz, RBW=300 kHz (Auto)
跨度范圍（連續處理）
- 1 kHz ~ 40 MHz
跨度范圍（掃描）
- 直到儀器的最大頻率范圍
每步駐留時間
- 5 ms ~ 100 s
軌跡處理
- 顏色等級位圖、+Peak、-Peak、平均值
軌跡長度
801、2401、4001、10401?
RBW 范圍
- 1 kHz ~ 4.99 MHz
1由于在 Microsoft Windows? 操作系統下運行的程序執行時間不確定，在主機電腦因其他處理任務負載過重時，可能滿足不了這一指標。
DPX 三維頻譜圖顯示
軌跡檢測
- + 峰值, - 峰值, 平均值(V
RMS)
軌跡長度、內存深度
- 801（60,000 條軌跡）
2401（20,000 條軌跡）
4001（12,000 條軌跡）
每條線的時間分辨率
- 1 ms ~ 6400 s，用戶可以選擇
頻譜和雜散信號顯示
譜線
- 三條譜線 + 1 條數學譜線 + 1 條三維頻譜圖譜線用于頻譜顯示；4 條譜線用于雜散信號顯示
譜線函數
- 正常、平均 (VRMS)、最大保持、最小保持、對數平均
檢波器
- 平均值 (VRMS), 平均值 (對數), CISPR 峰值, +峰值, 僅頻譜樣點 –峰值; 在啟用選項 SVQP 時，CISPR 準峰值和平均值
頻譜譜線長度
- 801、2401、4001、8001、10401、16001、32001 和 64001 點
RBW 范圍
- 1.18 Hz ~ 8 MHz，頻譜顯示
模擬調制分析( 標配)
AM 解調精度, 典型值
- ±2%
0 dBm中心輸入, 載波頻率 1 GHz, 1 kHz/5 kHz 輸入/調制頻率, 10% ~ 60%調制深度
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
FM 解調精度, 典型值
跨度的 ±1%
0 dBm中心輸入, 載波頻率1 GHz, 400 Hz/1 kHz 輸入/調制頻率
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
PM 解調精度, 典型值
±3%的測量帶寬
0 dBm中心輸入, 載波頻率 1 GHz, 1 kHz/5 kHz 輸入/調制頻率
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
信號強度顯示畫面
信號強度指示燈
- 位于顯示畫面右側
測量帶寬
- 高達 40 MHz、取決于頻寬和 RBW 設置
音調類型
可變頻率，基于收到的信號強度
掃描速度
全頻寬掃描速度
全頻寬掃描速度，典型值
5500 MHz/sec (RBW = 1 MHz)
5300 MHz/sec (RBW = 100 kHz)
3700 MHz/sec (RBW = 10 kHz)
950 MHz/sec (RBW = 1 kHz)
使用 Panasonic Toughpad FZ-G1，Intel? Core? i5-5300U 2.3 GHz 處理器，8 GB RAM，256 GB SSD，Windows?7 Pro 測得。
頻譜畫面只顯示屏幕上的測量項目
通過 API 調節階躍時間
- 1 ms
SignalVu-PC 應用性能摘要
1標稱功率電平 0 dBm
2標稱功率 0 dBm
通用數字調制分析 (SVMxx-SVPC)
調制格式
- BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM
分析周期
- 最多 163,500 個采樣點
測量濾波器
- 根升余弦、升余弦、高斯、矩形、IS-95 TX_MEA、IS-95 基本 TXEQ_MEA、無
基準濾波器
- 高斯、升余弦、矩形、IS-95 REF、無
濾波器滾降因數
- α：0.001 : 1，0.001 步長
測量
- 星座圖、解調 I&Q 隨時間變化、誤差矢量幅度 (EVM) 隨時間變化、眼圖、頻率偏差隨時間變化、幅度誤差隨時間變化、相位誤差隨時間變化、信號質量、符號表、格子圖
最小符號速率
- 240 M 符號/秒
調制的信號必須全部包含在采集帶寬內
自適應均衡器
- 線性均衡器、判定指導均衡器和前饋 (FIR) 均衡器，包括系數適配和可調節收斂速率。支持調制類型 BPSK、QPSK、OQPSK、DQPSK、π/2DBPSK、π/4DQPSK、8PSK、D8SPK、D16PSK、16/32/64/128/256-QAM、16/32-APSK
QPSK 殘余 EVM（中心頻率 = 2 GHz），典型平均值
0.6 %（100 kHz 符號速率）
0.8%（1 MHz 符號速率）
0.8%（10 MHz 符號速率）
0.8%（30 MHz 符號速率）
400 個符號測量長度，平均 20 次，歸一化基準 = 最大符號幅度
256 QAM 殘余 EVM（中心頻率 = 2 GHz），典型平均值
0.6 %（10 MHz 符號速率）
0.7 %（30 MHz 符號速率）
400 個符號測量長度，平均 20 次，歸一化基準 = 最大符號幅度
地圖繪制 (MAPxx-SVPC)
支持的地圖類型
- Pitney Bowes MapInfo (*.mif), 位圖 (*.bmp), Open Street Maps (.osm)
保存的測量結果
- 測量數據文件（導出的結果）
測量使用的地圖文件
- Google Earth KMZ文件
可以調用的結果文件（軌跡和設置文件）
- 兼容 MapInfo 的 MIF/MID 文件
脈沖測量 (SVPxx-SVPC)
測量（標稱值）
- 多分段捕獲的 Pulse-Ogram? 瀑布圖顯示，其中包括各脈沖的幅度與時間及頻譜。脈沖頻率、Delta 頻率、平均開點功率、峰值功率、平均發射功率、脈寬、上升時間、下降時間、重復間隔（秒）、重復間隔 (Hz)、占空比 (%)、占空比（比率）、紋波 (dB)、紋波 (%)、衰落 (dB)、衰落 (%)、過沖 (dB)、過沖 (%)、脈沖到參考脈沖頻率差、脈沖到參考脈沖相位差、脈沖到脈沖頻率差、脈沖到脈沖相位差、RMS 頻率誤差、最大頻率誤差、RMS 相位誤差、最大相位誤差、頻率偏差、相位偏差、脈沖響應 (dB)、脈沖響應（時間）、時間標記。
最小檢測脈寬，典型值
- 150 ns
平均開點功率，18 °C ~ 28 °C，典型值
±0.4 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
占空比，典型值
- ±0.2% 的讀數
脈沖寬 450 ns 或以上, 占空比 .5 ~ .001, 信噪比 ≥ 30 dB。
平均發送功率，典型值
±0.5 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
峰值脈沖功率，典型值
±1.2 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
脈寬，典型值
讀數的 ±0.25%
脈沖寬 450 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
播放記錄的信號 (SV56)
播放文件類型
RSA306、RSA500 或 RSA600 記錄的 R3F
記錄文件帶寬
- 40 MHz
文件播放控制
- 通用：播放、停止、退出播放
位置：播放開始/結束點可設置在 0-100%
跳過：規定的跳躍長度為 73 μs 到文件大小的 99%
實時速率：按記錄時間 1:1 比率
播放循環控制：播放一次，或連續循環
需要的內存
- 記錄信號要求存儲器支持 300 MB/s 的寫入速率。以實時速率播放記錄的文件要求存儲器支持 300 MB/s 的讀取速率。
回波損耗、故障測距和電纜損耗測量
測量
- 回波損耗、電纜損耗和故障測距(DTF)
頻率范圍
- 10 MHz ~ 3 GHz (RSA603A)
10 MHz ~ 7.5 GHz (RSA607A)
掃描速度1
- 5 ms/點, 回波損耗測量
5 ms/點, 故障測距
5 ms/點, 電纜損耗測量
頻率分辨率
- 500 Hz
回波損耗測量誤差
- 0 ~ 15 dB 回波損耗: ±0.5 dB
15 ~ 25 dB 回波損耗: ±1.5 dB
- 25 ~ 35 dB回波損耗: ±4.0 dB
14 dB回波損耗時的回波損耗測量誤差
- 10 MHz ~ 6.8 GHz 時±1.5 dB
6.8 GHz ~ 7.5 GHz 時 ±3.0 dB
回波損耗測量范圍
- 50 dB
抗干擾能力
- 以下條件時回波損耗測量誤差落在規范范圍內:
+5 dBm 干擾源功率, 測量點 800 kHz 范圍內
+5 dBm 干擾源功率，距測量點 800 kHz 以上
(高功率測試電平。精度評估中不包括干擾源。)
故障測距范圍
- 1500 m 或 15 dB 單向電纜損耗, 用戶自定義
最大范圍與電纜速度系數和頻率步長的函數關系如下:
- Where:
Vp= Cable velocity factor relative to the speed of light
c = Speed of light (m/s)
Fstart= Sweep start frequency (Hz)
Fstop= Sweep stop frequency (Hz)
N = number of sweep points
故障測距分辨率
RSA603A, (RG-58Vp=0.66): 0.03 m (用戶自定義)
RSA607A, (RG-58Vp=0.66): 0.01 m (用戶自定義)
Minimum resolution is a function of the cable velocity factor and the frequency step size as follows:
- or
1201 點掃描，使用 Panasonic Toughpad FZ-G1, Intel? Core? i5-5300U 2.3GHz 處理器, 8GB RAM, 256GB SSD, Windows?7 Pro 測量?；夭〒p耗、電纜損耗或故障測距顯示是純屏幕上測量指標。
28 伏特噪聲源驅動
輸入和輸出端口
輸入、輸出和接口

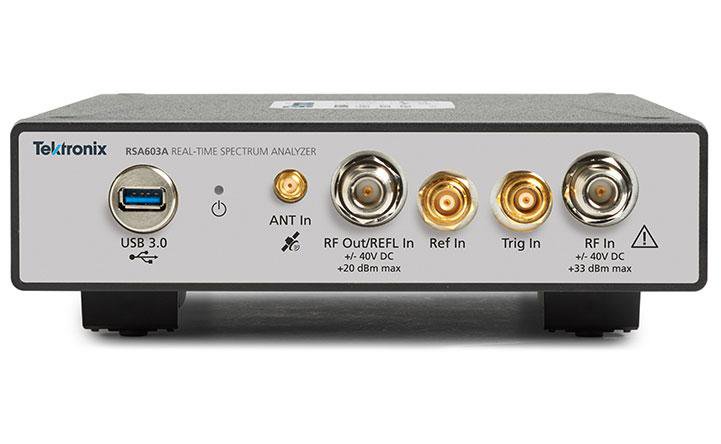

RF 輸入
- N型, 孔式
外部頻率參考輸入
- BNC, 孔式
觸發/同步輸入
- BNC, 孔式
跟蹤發生器源輸出
- N型, 孔式
GPS 天線
- SMA, 孔式
USB 設備端口
- USB 3.0 – A 型
USB狀態LED
LED, 雙色紅/綠
LED狀態:
紅燈常亮:使用USB電源或復位
綠燈常亮:已初始化, 可以使用
綠燈閃爍:把數據傳送到主機
安裝要求
散熱間隙
底部，頂部
6.3 毫米（0.25 英寸）
側面
0 毫米（0 英寸）
后面：38.1 毫米（1.5 英寸）

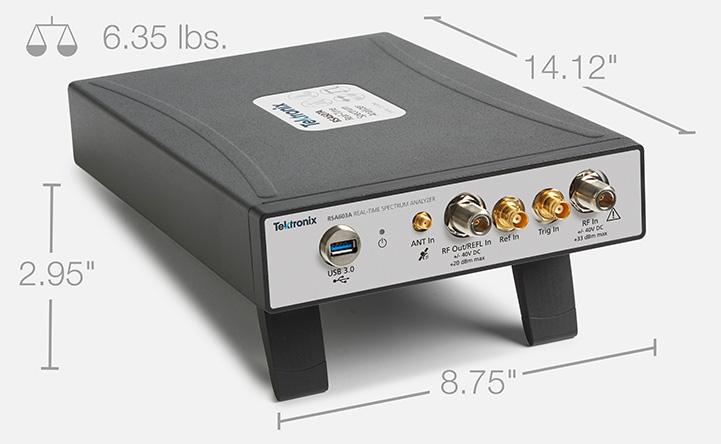

物理特點
物理特點
高度
- 75.0毫米(2.95英寸)
寬度
- 222.3毫米(8.75英寸)
深度
- 358.6毫米(14.12英寸)
凈重
- 2.79公斤(6.15磅)
環境和安全
溫度
工作
- -10 ℃到+55 ℃ (-10.00 ℃到+55.00 ℃)
非工作狀態
- -51 ℃到+71 ℃ (-51.11 ℃到+71.11 ℃)
濕度
MIL-PRF-28800F Class 2
工作狀態：
+10 °C ~ 30 °C (+50 °F ~ 86 °F)溫度范圍內5% ~ 95±5%RH (相對濕度)
+30 °C ~ 40 °C (+86 °F ~ 104 °F)時5% ~ 75±5%相對濕度
+40 °C ~ +55 °C (+86 °F ~ +131 °F)時5% ~ 45±5%相對濕度
<10?°C (+50?°F) 濕度不能控制，無冷凝
海拔高度
工作
最高3000米(9,842英尺)
非工作狀態
最高12000米(39,370英尺)
動態
振動
工作
泰克Class 3隨機振動測試, 0.31 GRMS:5-500 Hz, 3個軸, 每個軸10分鐘
未工作時
MIL-PRF-28800F Class 3
2.06 GRMS, 5 500 Hz, 每個軸10分鐘, 3個軸(總共30分鐘)
沖擊
工作
- 測試方法依據軍事標準MIL-PRF-28800F 1-4
未工作時
- 超過軍事標準MIL-PRF-28800F的要求
處理和運輸
臺式機處理, 工作時
MIL-PRF-28800F Class 3
運輸中跌落, 未工作時
- MIL-PRF-28800F Class 2
泰克RSA 600系列實時頻譜分析儀
