泰克RSA500 系列實時頻譜分析儀

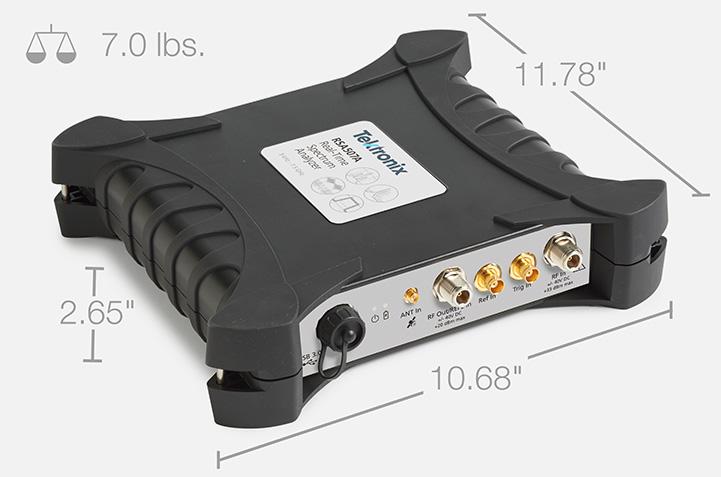

RSA500A系列USB頻譜分析儀在堅固耐用、電池供電的儀器中提供了高性能便攜式頻譜分析功能。
功能及優勢
應用
- 通用頻譜分析
- 無線網絡(luò )安裝及維護
- 頻譜監控
- 頻譜管理
- 搜尋干擾
- EMI/EMC 一致性檢查和故障排除
- 頻譜操作
- 輻射危害 (RADHAZ) 測試
- 排放控制 (EMCON) 監控
- 信號智能 (SIGINT) 監控
RSA500 系列為您節省時間，助您馬到成功
RSA500 系列提供了實時頻譜分析功能，解決頻譜管理人員、干擾搜尋人員和網絡(luò )維護人員面臨的問題，這些人員需要追蹤以查找干擾源、維護射頻網絡(luò )、保留工作記錄。系統核心是基于 USB 的射頻頻譜分析儀，它捕獲 40 MHz 實時帶寬，在嚴酷環境中實現優異的保真度。由于 70 dB 無雜散動態范圍及高達 18.0 GHz 的頻率范圍，您可在測量結果中檢查關心的所有信號，可信度頗高。USB 外形使您的手中不再負重，而代以輕便的 Windows平板電腦或筆記本電腦。您手里拿著的是輕便的 PC，而不是很重的頻譜分析儀，您可以行動起來更快，電池續航時間更長，完成工作更迅速。
選配跟蹤發生器可以測量增益/損耗，迅速測試濾波器、雙工器和其他網元，您可以按需增加電纜和天線的 VSWR、回波損耗、故障測距、電纜損耗等測量。
SignalVu-PC 軟件在現場
與 RSA500 配合工作的是一款強大的程序 — SignalVu-PC，這是泰克傳統頻譜分析儀的基礎。SignalVu-PC 提供了以前高性能電池操作解決方案中沒有提供的深入分析功能。DPX? 頻譜/三維頻譜圖的實時處理在電腦中進行，進一步降低了硬件的成本。需要編程接入儀器的客戶既可以選擇 SignalVu-PC 編程接口，也可以使用標配的應用編程接口 (API)，其提供了一套豐富的命令和測量功能。免費的 SignalVu-PC 程序的基本功能遠遠不只是基本功能。下面顯示了基本版本測量。
RSA500A 與 SignalVu-PC 相結合，提供了高級現場測量功能
由于 40 MHz 實時帶寬，獨特的 DPX? 頻譜/三維頻譜圖顯示干擾信號或未知信號發生的每個時點，支持的最短持續時間可達 15 μs。下圖顯示了 WLAN 傳輸（綠色和橙色），在屏幕中重復出現的窄信號是藍牙接入探頭。三維頻譜圖（ 屏幕上方部分）在時間上把這些信號清楚地分開，顯示任何信號碰撞。
通過無人值守的模板監測功能，可以方便地找到意外的信號?？梢栽?DPX? 頻譜畫面上創(chuàng )建一個模板，在每次違規時采取相應操作，其中包括停止采集、保存圖片、保存采集或發送聲音告警。在下圖中，模板中紅色位置發生了模板違規，因此將保存屏幕圖片。模板測試可以用于無人值守監測，在播放記錄的信號時，可以在相同信號上測試不同的違規。
標配 SignalVu-PC 軟件可以迅速簡便地完成尋向和信號強度測量。在下圖中，通過使用選配的 Alaris 智能天線，羅盤持續監測天線方向，同時信號強度監測儀執行測量，用聲音表明信號強度。在與 SignalVu-PC 的 MAP 選項結合使用時，信號強度和方位角自動放在選擇的地圖上。
跟蹤發生器（RSA500 上的選項 04）通過 SignalVu-PC 控制。下面顯示了 800 MHz 至 3 GHz 的帶通濾波器。SV60 選項增加了回路損耗、線損耗和遠程故障。
SignalVu-PC特定應用許可
SignalVu-PC 提供了大量的面向應用的選項，既可以安裝在儀器上，也可以作為浮動許可在儀器之間遷移或附著在電腦上。應用包括：
- 通用調制分析(27 種調制類型，包括16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK)
- 使用 CISPR 峰值、準峰值和平均值檢測器進行 EMC/EMI 分析
- Buetooth? 分析基本速率、低能耗和 Bluetooth 5。部分支持增強數據速率
- 對第 1 期和第 2 期信號進行 P25 分析
- 對802.11a/b/g/j/p、802.11n、802.11ac 進行 WLAN 分析
- LTE? FDD 和 TDD 基站 (eNB) 小區號和 RF 測量
- 繪制地圖
- 脈沖分析
- AM/FM/PM/ 直接音頻測量，包括 SINAD、THD
- 播放記錄的文件，包括在所有域中進行全面分析
- 信號分類和勘測
詳情和訂貨信息請參閱單獨的 SignalVu-PC 產品技術資料。下面顯示了選定的應用。
EMC/EMI
可以使用儀器和 SignalVu-PC，簡便地完成 EMI 預一致性測試和診斷測量?？梢栽谛Ｕ募休斎牒痛鎯ψ兯推?、天線、前置放大器和電纜增益/損耗，可以使用SignalVu-PC的標準雜散測量功能，為測試確定極限行。下圖顯示了 30MHz ~ 960 MHz 測試，其中陰影部分是 FCC Part 15 Class A 極限。藍色譜線是捕獲的環境特點。違規記錄在圖下的結果表中?？梢酝ㄟ^(guò)選項 SVQP 增加 CISPR 準峰值和平均值檢測器。
可以通過選項 EMCVU 增加 EMC 預一致性測試解決方案。此選項支持許多預定義的限制線。它還新增了一個向導，用于輕松一鍵設置建議的天線、LISN 和其他 EMC 附件。在使用新 EMC-EMI 顯示時，您只能在出現故障時使用耗時的準峰值以便加快測試。此顯示也提供一鍵環境測量。檢查工具用于在本地測量感興趣的頻率，無需掃描。
藍牙
增加了兩個新選項，幫助您在時域、頻域和調制域中進行基于 Bluetooth SIG 標準的發射機 RF 測量。選件 SV27 支持 RF 規定的基本速率和低能耗發射機測量。TS.4.2.0 和 RF-PHY。TS.4.2.0 測試規范。它還解調并提供增強數據速率數據包的符號信息。選件 SV31 支持藍牙 5 標準（LE 1M、LE 2M、已編碼 LE）和核心規范中規定的測量。這兩個選件也解碼所傳輸的物理層數據并使用顏色編碼符號表中的數據包字段以便清晰標識。
提供了測試通過/失敗結果，支持量身定制的極限。下面的測量顯示了方差相對于時間關系、頻率偏置和漂移、測量摘要及測試通過/失敗結果。
APCO 25
SignalVu-PC應用SV26在A(yíng)PCO P25信號上迅速執行基于標準的發射機健康校驗。下圖顯示了使用三維頻譜圖監測第二期HCPM信號中的異常事件，同時根據TIA-102標準規范執行發射機功率、調制和頻率測量。
LTE
應用 SV28 實現了下述 LTE 基站發射機測量：
- 小區 ID
- 信道功率
- 占用帶寬
- 鄰道泄漏比 (ACLR)
- 頻譜輻射模板 (SEM)
- TDD 發射機關閉功率
- Reference Signal (RS) Power
測量滿足 3GPP TS 第 12.5 版中的定義，支持所有基站類別，包括微微小區和家庭基站。報告測試通過/不通過信息，支持所有通道帶寬。
小區號預置在星座圖中顯示一級同步信號 (PSS) 和二級同步信號 (SSS)。它還提供了頻率誤差。
下圖顯示頻譜監測，其中結合使用三維頻譜圖畫面與小區 ID/星座圖、頻譜輻射模板和 ACLR 測量。
繪制地圖
SignalVu-PC MAP應用實現了干擾搜尋和位置分析功能。方位角功能可以在繪制的測量地圖上畫線或畫箭頭，指明進行測量時天線指向的方向，確定干擾位置。
泰克RSA500 系列實時頻譜分析儀
信號調查/分類
應用SV54提供專家系統指引，協助用戶對信號分類。您可以迅速創(chuàng )建關心的區域，用戶可以高效地識別并對信號分類。當疊加在軌跡頂部時，頻譜曲線模板提供了信號形狀指引，同時顯示頻率、帶寬和通道編號，可以快速進行分類?？梢匝杆俸?jiǎn)便地識別WLAN、GSM、W-CDMA、CDMA、藍牙標準和增強數據速率、LTE FDD和TDD、ATSC及其他信號?？梢詮腍500/RSA2500信號數據庫庫中導入數據庫，簡便地轉換為新的軟件庫。
典型的信號調查如下。調查是電視廣播頻段的一部分，7個區域被指明為允許、未知、未授權，每個區域用色條表示。在細節圖中，我們已經選擇了單個區域，由于我們聲稱這是一個ATSC視頻信號，因此ATSC信號的頻譜模板疊加在區域中。信號與頻譜模板匹配度非常高，包括信號下方的殘留載波、ATSC廣播的特點。
回波損耗/VSWR, 故障測距, 電纜損耗
輕松執行維護和調試任務。在配備選項04跟蹤發生器時，帶有應用許可SV60xx-SVPC的RSA500A可以在電纜、器件和天線上進行單端口測量。
電纜的回波損耗與距離關系，其中插入了一個桶狀連接器和一條擴展電纜。The point at M2 (17.638 m, MR) is the barrel connector and the point marked by M1 at 19.725 m is the end of the cable.
從700 MHz ~ 2.6 GHz測得的通帶濾波器的回波損耗。標記被放在1.48 GHz (-34.4 dB 回波損耗)和1.73 GHz (-11.68 dB 回波損耗) 處，指明濾波器通帶中的最佳匹配和最差匹配。
播放
應用 SV56 播放記錄信號，可以把觀察和等待幾小時確定頻譜違規的時間縮短到幾分鐘，您可以在桌面上復核記錄的數據。
記錄長度只受存儲介質容量限制，記錄功能是 SignalVu-PC 中包括的基本功能。SignalVu-PC 應用 SV56（播放）可以全面分析所有SignalVu-PC 測量數據，包括DPX三維頻譜圖。在播放過程中保持最短信號時長指標?？梢詧绦蠥M/FM音調解調。提供了可變頻寬、解析帶寬、分析長度和帶寬?？梢栽谟涗浀男盘柹蠄绦蓄l率模板測試，模板違規時的操作包括發出蜂鳴聲、停止采集、保存軌跡、保存圖片、保存數據?？梢赃x擇播放的部分，并循環播放，重復檢查關心的信號。播放可以是無隙的，也可以插入時隙，縮短復核時間。
在三維頻譜圖標記中顯示記錄的時鐘時間，與真實世界事件關聯起來。在下圖中，正在重播 FM 頻段，其中使用模板檢測頻譜違規，同時偵聽 92.3 MHz 中心頻率上的 FM 信號。

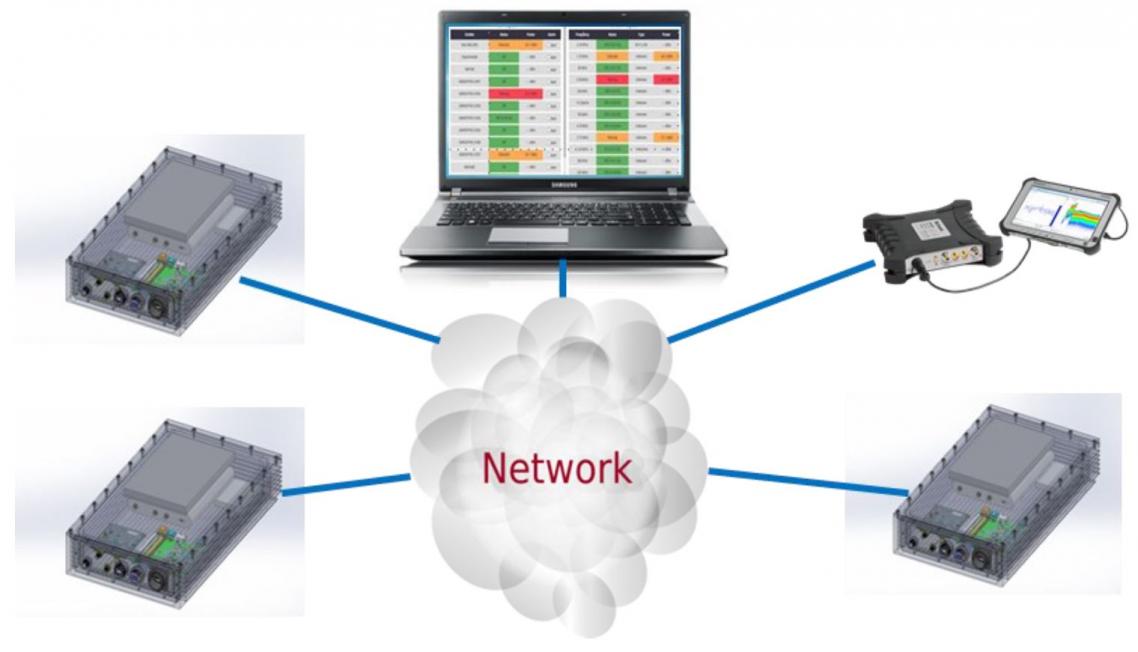

DataVu-PC 多儀器記錄和分析軟件，支持大型記錄
DataVu-PC 軟件可以使用獨立設置同時控制兩臺頻譜分析儀。您可以監測寬頻寬，同時在儀器范圍內任何頻率上以最高 40 MHz 帶寬記錄數據。一旦記錄完畢， DataVu-PC 可以根據幅度和頻率模板特點查找和標記關注的信號，而不需要手動檢查長記錄。在最多 2,000,000 個脈沖上提供脈沖測量。

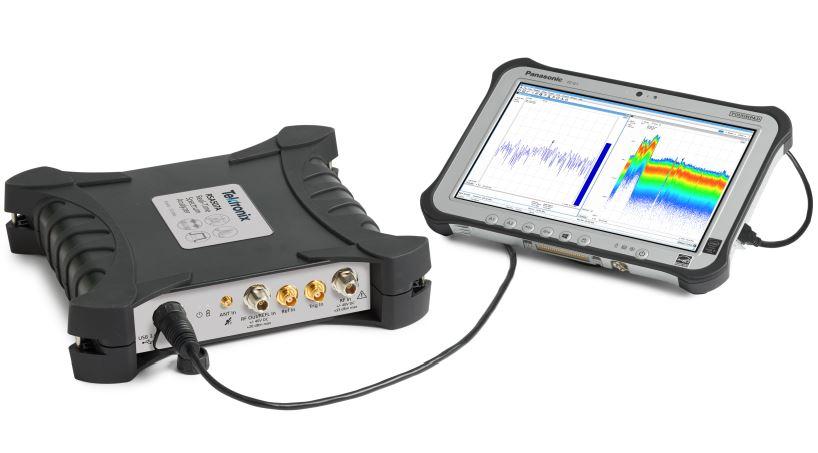

USB 頻譜分析儀使用的儀器控制器
在現場操作中，完整解決方案需使用一臺 Windows 平板電腦或筆記本電腦，用于運行儀器、保留記錄及進行通信。泰克推薦使用 Panasonic FZ-G1 平板電腦（作為單獨設備提供），以用于控制 RSA500 系列。
Panasonic FZ-G1 平板電腦單獨出售，可從 Panasonic（網址為https://na.panasonic.com/us/computers-tablets-handhelds/tablets/tablets/toughbook-g1）和各種第三方供應商處購買。泰克推薦使用 FZ-G1，因為 FZ-G1 相比于其他平板電腦具有更高的性能、便攜性和堅固的外形尺寸，并且已經過測試，可與所有 USB RSA 產品配合使用。
主要指標，儀器控制器
- Windows 10 Pro 64 位操作系統
- Intel(R) CoreTM i5-6300U vProTM 2.4-3.0 GHz 處理器
- 8GB RAM
- 256 GB 固態硬盤
- 10.1" (25.6 cm) 日光下可讀屏幕
- 10 點多觸點 + 模數轉換器屏幕加標配輸入筆界面
- USB 3.0 + HDMI 端口，第二個 USB 端口
- Wi-Fi，Bluetooth? 和 4G LTE 多載波移動寬帶，支持衛星 GPS
- 經過 MIL-STD-810G 認證（針對 4' 跌落、沖擊、振動、雨水、塵土、沙粒、高度、冷凍/解凍、高溫/低溫、溫度驟變、濕度、易爆氣體）
- 經過 IP65 認證的密封全天候設計
- 集成麥克風
- 集成揚聲器
- 屏幕上和按鈕式音量和靜音控制
- 集成備用電池，支持熱插拔蓄電池
- 3 年保修，帶有商業級支持（由松下在本地區提供）
用于搜尋干擾的智能天線
泰克提供 Alaris DFA-00471智能天線，其內置 USB 羅盤，支持尋向和干擾搜尋應用?？梢栽?Tek.com 網站上的 Alaris 產品技術資料中搜索 Alaris，以獲取有關天線的詳細信息。下面匯總了其功能和技術數據。
- 頻率范圍：20 MHz – 8.5 GHz
- 9 kHz-20 MHz 擴展（0.3m 環形天線），僅可在限定區域中訂購 DF-A0047-01
1
- 單手操作時觸發控制具有以下功能：
- 前置放大器開/關
- 波段開關
- 使用 SignalVu-PC 及 MAP 選項按下測量
- 標準扶手延伸裝置，也便于執行長時間搜尋干擾操作
- 提供了裝運箱
Alaris 尋向智能天線。
1Alaris 天線。請參閱訂貨信息以了解詳情。
校準套件、穩相電纜、適配器、天線及其他附件
泰克提供各種附件，簡化您購買完整的解決方案的過程，實現現場測試。詳情請參見訂貨信息。
RSA56RACK在機架安裝應用中可以放一臺RSA500A
RSA500TRANSIT運送箱可以放儀器和軟包、一臺平板電腦、電源和各種附件。
每臺 RSA500A 標配軟包 PN 016-2109-01，可以放該儀器、一臺平板電腦和各種附件
技術數據
除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規范適用于所有型號。
頻率
頻率范圍
RSA503A
- 9 kHz 至 3 GHz
RSA507A
- 9 kHz 至 7.5 GHz
RSA513A
9 kHz 至 13.6 GHz
RSA518A
9 kHz 至 18.0 GHz
基準頻率精度
校準時初始精度 (預熱 30 分鐘)
±1 x 10-6
第一年老化, 典型值
- ±1 x 10
-6
(1年) 累積誤差(初始精度 + 溫度 + 老化), 典型值
- 3 x 10
-6
(1年) 溫度漂移
- ±0.9 x 10
-6
(-10 ~ 60 °C) 外部基準輸入
- BNC 連接器, 50 Ω 標稱值
外部基準輸入頻率
1 ~ 20 MHz 時每 1 MHz，外加以下頻率: 1.2288 MHz, 2.048 MHz, 2.4576 MHz, 4.8 MHz, 4.9152 MHz, 9.8304 MHz, 13 MHz, 19.6608 MHz。
輸入信號上的雜散電平在100 kHz偏置范圍內必須低于-80 dBc，以避免屏幕上的雜散信號。
外部基準輸入范圍
- ± 5 ppm
外部基準輸入電平
- -10 ~ +10 dBm
GNSS
1使用 GPS 系統測試。
2要在使用時達到 ±0.025ppm 的穩定性，設備必須在初始開箱后連續運行 2 至 5 天。
3使用 GPS 系統測試。
4適用于 GNSS 培訓后在溫度限制范圍內（請參閱腳注 5 和 6）連續運行 24 小時。如果自上次培訓后以 GNSS 培訓模式操作 24 小時以上，請參閱累積誤差規格。
5適用于培訓后在低于 3 °C 環境溫度變化下。
6適用于培訓后在低于 10 °C 環境溫度變化下。
RF 輸入
RF 輸入
RF 輸入阻抗
- 50 Ω
RF VSWR (RF 衰減 = 20 dB)，典型值
< 1.2（10?MHz 至 3?GHz)
< 1.5（>3?GHz 至 7.5?GHz)
<1.9（>7.5?GHz 至 18?GHz)
RF VSWR 前置放大器開，RSA503A和RSA507A，典型值
< 1.5（10?MHz 至 6?GHz，RF 衰減 = 10?dB，前置放大器開）
< 1.7（> 6?GHz 至 7.5?GHz，RF 衰減 = 10?dB，前置放大器開）
<1.9（>7.5?GHz 至 18?GHz，RF 衰減 = 10?dB，前置放大器開）
最大 RF 輸入電平
最大 DC 電壓
- ±40 V（RF 輸入）
最大安全輸入功率
+33 dBm（RF 輸入，10 MHz 至 18.0 GHz，RF 衰減 ≥ 20 dB）
+13 dBm（RF 輸入, 9 kHz ~ 10 MHz， RF 衰減 ≥ 20 dB）
+20 dBm（RF 輸入，RF 衰減 < 20 dB）
最大安全輸入功率（前置放大器開）
+33 dBm（RF 輸入，10 MHz 至 18.0 GHz，RF 衰減 ≥ 20 dB）
+13 dBm（RF 輸入, 9 kHz ~ 10 MHz， RF 衰減 ≥ 20 dB）
+20 dBm（RF 輸入，RF 衰減 < 20 dB）
最大可測量輸入功率
+30 dBm（RF 輸入，≥10 MHz 至 Fmax，RF 自動衰減）
+20 dBm（RF 輸入，<10 MHz，RF 自動衰減）
輸入RF衰減器
- 0 dB ~ 51 dB (1 dB步進)
幅度和RF
1頻寬范圍不能超過儀器的頻率下限
觸發
功率觸發
功率觸發, 典型值
量程：距基準電平0 dB ~ -50 dB, 觸發電平高于噪底> 30 dB。
類型:上升沿或下降沿
觸發重新準備時間:≤ 100 μs
功率觸發位置定時不確定度
>20 MHz ~ 40 MHz采集帶寬:±250 ns
不確定度隨著采集帶寬下降而提高。
功率觸發電平精度
±1.5 dB, CW信號, 調諧中心頻率, 觸發電平高于噪底> 30 dB。
這個指標外加SA模式的整體幅度精度不確定度。
噪聲和失真
注： 除另行指明外，所有噪聲和失真測量都在預放關閉的情況下進行。
3 階互調制偵聽 (TOI)
+14 dBm @ 2.130 GHz
三階互調制偵聽 (TOI)，
前置放大器關，典型值
+17 dBm（9 kHz 至 25 MHz）
+15 dBm（25 MHz 至 3 GHz）
+15 dBm（3 GHz 至 4 GHz，RSA507A）
+10 dBm（4 GHz 至 7.5 GHz，RSA507A）
+15 dBm（7.5 GHz 至最大 CF GHz，RSA513A/RSA518A）
前置放大器開，典型值
-20 dBm（9 kHz 至 25 MHz）
-15 dBm（25 MHz 至 3 GHz）
-15 dBm（3 GHz 至 4 GHz，RSA507A ）
-20 dBm（4 GHz 至 7.5 GHz，RSA507A）
-15 dBm（7.5 GHz 至最大 CF，RSA513A/RSA518A）
三階互調制失真
前置放大器關，典型值
< -70?dBc（10?kHz 至 25?MHz）
< -80?dBc（25?MHz 至 3?GHz）
< -80?dBc（3?GHz 至 4?GHz，RSA507A）
< -70?dBc（4?GHz 至 7.5?GHz，RSA507A）
< -80?dBc（7.5?GHz 至最大 CF，RSA513A/RSA518A）
射頻輸入處的每個信號電平 -25 dBm。2 MHz 音調隔離。衰減器 = 0，基準電平 = -20 dBm。
前置放大器開，典型值
< -70?dBc（9?kHz 至 25?MHz）
< -80?dBc（25?MHz 至 3?GHz）
< -80?dBc（3?GHz 至 4?GHz，RSA507A）
< -70?dBc（4?GHz 至 7.5GHz，RSA507A）
< -80?dBc（7.5?GHz 至最大 CF，RSA513A/RSA518A）
RF 輸入上每個信號電平 -55 dBm。2 MHz 音調隔離。衰減器 = 0，基準電平 = -50 dBm。
二階諧波失真，典型值
二階諧波失真
< -75?dBc（40?MHz 至 1.5?GHz）
< -75?dBc（1.5?GHz 至 3.75?GHz，RSA507A）
<-75?dBc（3.75?GHz 至 6.8?GHz，RSA513A）
<-75?dBc（6.8?GHz 至 9?GHz，RSA518A）
二階諧波失真，前置放大器開
< - 60?dBc（40?MHz 至 15.9 GHz），輸入頻率
二階諧波失真偵聽 (SHI)
+35 dBm（40 MHz 至 1.5 GHz）
+35 dBm（1.5 GHz 至 9 GHz）
二階諧波失真偵聽 (SHI)，前置放大器開
+5 dBm（40 MHz 至 15.9 GHz），輸入頻率
相噪
雜散響應
殘余雜散響應（基準= -30 dBm，RBW = 1 kHz）
<-75?dBm（500?kHz 至 60?MHz），典型值
< -85?dBm（>60?MHz 至 80?MHz），典型值
<-100> 80?MHz 至最大 CF），典型值
（例外：<-90 dBm（13.78 GHz 至 13.94 GHz））
信號在 CF 時的雜散響應
- 偏置 ≥ 1 MHz
1這是 IF 頻率一半時的輸入信號。
本振饋通到輸入連接器, 典型值
< -70?dBm, 預放關。
< -90?dBm, 預放開。
衰減器 = 10 dB。
采集
ACLR
GPS 天線功率
- 3 V, 最大100 mA
第一次修復時間，最大值
- 鎖定時間范圍為從 2 秒（熱啟動）到 46 秒（冷啟動）。
- -130 dBm 輸入信號功率。
跟蹤發生器 (選項04)
跟蹤發生器（選項 04）
頻率范圍
10 MHz 至 3 GHz (RSA503)
10 MHz 至 7.5 GHz (RSA507A/513A/518A)
掃描速度，典型中位數
每次掃描 0.192 秒，101 點，50 kHz RBW，980 至 1020 MHz 掃描（每個點 1.9 mS）
使用搭配 i7 處理器和 Windows? 7Pro 操作系統的 Dell Latitude E5540 測量傳輸增益只在屏幕上顯示為測量數據。
頻率分辨率
- 100 Hz
TG 輸出連接器
- N 型
VSWR
< 1.8:1，10?MHz 至 7.5?GHz，-20?dBm 輸出電平
最大輸出功率
- -3 dBm,10 MHz 至 7.5 GHz
輸出功率電平設置范圍
- 40 dB，10 MHz 至 7.5 GHz
輸出功率電平步長長度
- 1 dB，10 MHz 至 7.5 GHz
輸出功率電平步長精度
- ± 0.5 dB
諧波
< -22?dBc，≥20?MHz
非諧波雜散信號
< -30?dBc；來自 TG 輸出頻率的雜散信號 < 2?GHz
< -25?dBc；來自 TG 輸出頻率的雜散信號 ≥ 2?GHz
無損壞的反向功率
- 40 Vdc，+20 dBm RF
SignalVu-PC標配測量和性能
DPX 頻譜顯示
頻譜處理速率（RBW = 自動，軌跡長度 801）
≤10,000 頻譜/秒
DPX 位圖分辨率
- 201 像素垂直 x 801 像素水平
DPX 三維頻譜圖最小時間分辨率1
- 1 ms
每秒 ≤10,000（與頻寬無關）
標記信息
- 幅度，頻率，信號密度
以 100% 偵聽概率 (POI) 檢測的最小信號時長，典型值
- 15μs 至 40 MHz 頻寬
頻寬范圍（連續處理）
- 1 kHz 至 40 MHz
頻寬范圍（掃描）
- 直到儀器的最大頻率范圍
每步駐留時間
- 50 ms - 100 s
軌跡處理
- 顏色等級位圖、+Peak、-Peak、平均值
軌跡長度
801、2401、4001、10401?
RBW 范圍
- 1 kHz 至 4.99 MHz
1由于在 Microsoft Windows? 操作系統下運行的程序執行時間不確定，在主機電腦因其他處理任務負載過重時，可能滿足不了這一指標。
DPX 三維頻譜圖顯示
軌跡檢測
- + 峰值, - 峰值, 平均值(V
RMS)
軌跡長度、內存深度
- 801（60,000 條軌跡）
2401（20,000 條軌跡）
4001（12,000 條軌跡）
每條線的時間分辨率
- 1 ms ~ 6400 s，用戶可以選擇
頻譜和雜散信號顯示
譜線
- 三條譜線 + 1 條數學譜線 + 1 條三維頻譜圖譜線用于頻譜顯示；4 條譜線用于雜散信號顯示
譜線函數
- 正常、平均 (VRMS)、最大保持、最小保持、對數平均
檢波器
- 平均值 (VRMS), 平均值 (對數), CISPR 峰值, +峰值, 僅頻譜樣點 –峰值; 在啟用選項 SVQP 時，CISPR 準峰值和平均值
頻譜譜線長度
- 801、2401、4001、8001、10401、16001、32001 和 64001 點
RBW 范圍
- 1.18 Hz ~ 8 MHz，頻譜顯示
模擬調制分析( 標配)
AM 解調精度, 典型值
- ±2%
0 dBm中心輸入, 載波頻率 1 GHz, 1 kHz/5 kHz 輸入/調制頻率, 10% ~ 60%調制深度
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
FM 解調精度, 典型值
跨度的 ±1%
0 dBm中心輸入, 載波頻率1 GHz, 400 Hz/1 kHz 輸入/調制頻率
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
PM 解調精度, 典型值
±3%的測量帶寬
0 dBm中心輸入, 載波頻率 1 GHz, 1 kHz/5 kHz 輸入/調制頻率
0 dBm輸入功率電平, 基準電平= 10 dBm, Atten=Auto
SignalVu-PC應用性能摘要
1標稱功率電平 0 dBm
2標稱功率 0 dBm
通用數字調制分析 (SVMxx-SVPC)
調制格式
- BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM
分析周期
- 最多 163,500 個采樣點
測量濾波器
- 根升余弦、升余弦、高斯、矩形、IS-95 TX_MEA、IS-95 基本 TXEQ_MEA、無
基準濾波器
- 高斯、升余弦、矩形、IS-95 REF、無
濾波器滾降因數
- α：0.001 : 1，0.001 步長
測量
- 星座圖、解調 I&Q 隨時間變化、誤差矢量幅度 (EVM) 隨時間變化、眼圖、頻率偏差隨時間變化、幅度誤差隨時間變化、相位誤差隨時間變化、信號質量、符號表、格子圖
最小符號速率
- 240 M 符號/秒
調制的信號必須全部包含在采集帶寬內
自適應均衡器
- 線性均衡器、判定指導均衡器和前饋 (FIR) 均衡器，包括系數適配和可調節收斂速率。支持調制類型 BPSK、QPSK、OQPSK、DQPSK、π/2DBPSK、π/4DQPSK、8PSK、D8SPK、D16PSK、16/32/64/128/256-QAM、16/32-APSK
QPSK 殘余 EVM（中心頻率 = 2 GHz），典型平均值
0.6 %（100 kHz 符號速率）
0.8%（1 MHz 符號速率）
0.8%（10 MHz 符號速率）
0.8%（30 MHz 符號速率）
400 個符號測量長度，平均 20 次，歸一化基準 = 最大符號幅度
256 QAM 殘余 EVM（中心頻率 = 2 GHz），典型平均值
0.6 %（10 MHz 符號速率）
0.7 %（30 MHz 符號速率）
400 個符號測量長度，平均 20 次，歸一化基準 = 最大符號幅度
地圖繪制 (MAPxx-SVPC)
支持的地圖類型
- Pitney Bowes MapInfo (*.mif), 位圖 (*.bmp), Open Street Maps (.osm)
保存的測量結果
- 測量數據文件（導出的結果）
測量使用的地圖文件
- Google Earth KMZ文件
可以調用的結果文件（軌跡和設置文件）
- 兼容 MapInfo 的 MIF/MID 文件
脈沖測量 (SVPxx-SVPC)
測量（標稱值）
- 多分段捕獲的 Pulse-Ogram? 瀑布圖顯示，其中包括各脈沖的幅度與時間及頻譜。脈沖頻率、Delta 頻率、平均開點功率、峰值功率、平均發射功率、脈寬、上升時間、下降時間、重復間隔（秒）、重復間隔 (Hz)、占空比 (%)、占空比（比率）、紋波 (dB)、紋波 (%)、衰落 (dB)、衰落 (%)、過沖 (dB)、過沖 (%)、脈沖到參考脈沖頻率差、脈沖到參考脈沖相位差、脈沖到脈沖頻率差、脈沖到脈沖相位差、RMS 頻率誤差、最大頻率誤差、RMS 相位誤差、最大相位誤差、頻率偏差、相位偏差、脈沖響應 (dB)、脈沖響應（時間）、時間標記。
最小檢測脈寬，典型值
- 150 ns
平均開點功率，18 °C ~ 28 °C，典型值
±0.4 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
占空比，典型值
- ±0.2% 的讀數
脈沖寬 450 ns 或以上, 占空比 .5 ~ .001, 信噪比 ≥ 30 dB。
平均發送功率，典型值
±0.5 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
峰值脈沖功率，典型值
±1.2 dB + 絕對幅度精度
脈沖寬 300 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
脈寬，典型值
讀數的 ±0.25%
脈沖寬 450 ns 或以上、占空比 .5 ~ .001 ,信噪比 ≥ 30 dB。
播放記錄的信號 (SV56)
播放文件類型
RSA306、RSA500 或 RSA600 記錄的 R3F
記錄文件帶寬
- 40 MHz
文件播放控制
- 通用：播放、停止、退出播放
位置：播放開始/結束點可設置在 0-100%
跳過：規定的跳躍長度為 73 μs 到文件大小的 99%
實時速率：按記錄時間 1:1 比率
播放循環控制：播放一次，或連續循環
需要的內存
- 記錄信號要求存儲器支持 300 MB/s 的寫入速率。以實時速率播放記錄的文件要求存儲器支持 300 MB/s 的讀取速率。
回波損耗、故障測距和電纜損耗測量
測量
- 回波損耗、電纜損耗和故障測距 (DTF)
頻率范圍
- 10 MHz 至 3 GHz (RSA503A)
10 MHz 至 7.5 GHz (RSA507A/513A/518A)
掃描速度1
- 5 ms/點，回波損耗測量
5 ms/點，故障測距
5 ms/點，電纜損耗測量
頻率分辨率
- 500 Hz
回波損耗測量誤差
- 0 至 15 dB 回波損耗：±0.5 dB
15 至 25 dB 回波損耗：±1.5 dB
- 25 至 35 dB回波損耗：±4.0 dB
14 dB 回波損耗時的回波損耗測量誤差
- 10 MHz 至 6.8 GHz 時 ±1.5 dB
6.8 GHz 至 7.5 GHz 時 ±3.0 dB
回波損耗測量范圍
- 50 dB
抗干擾能力
- 以下條件時回波損耗測量誤差落在規范范圍內：
+5 dBm 干擾源功率，測量點 800 kHz 范圍內
+5 dBm 干擾源功率，距測量點 800 kHz 以上
（高功率測試電平。精度評估中不包括干擾源。)
故障測距范圍
- 1500 m 或 15 dB 單向電纜損耗，用戶自定義
最大范圍與電纜速度系數和頻率步長的函數關系如下：
- 其中：
Vp= 相對于光速的電纜速度系數
c = 光速 (m/s)
F開始= 掃描開始頻率 (Hz)
F結束= 掃描結束頻率 (Hz)
N = 掃描點數
故障測距分辨率
RSA503A，(RG-58Vp=0.66)：0.03 m (User Definable)
RSA507A，(RG-58Vp=0.66)：0.01 m (User Definable)
最小分辨率與電纜速度系數和頻率步長的函數關系如下：
或
1201 點掃描，使用 Panasonic Toughpad FZ-G1、Intel? Core? i5-5300U 2.3GHz 處理器、8GB RAM、256GB SSD、Windows?7 Pro 測量?；夭〒p耗、電纜損耗或故障測距顯示是純屏幕上測量指標。

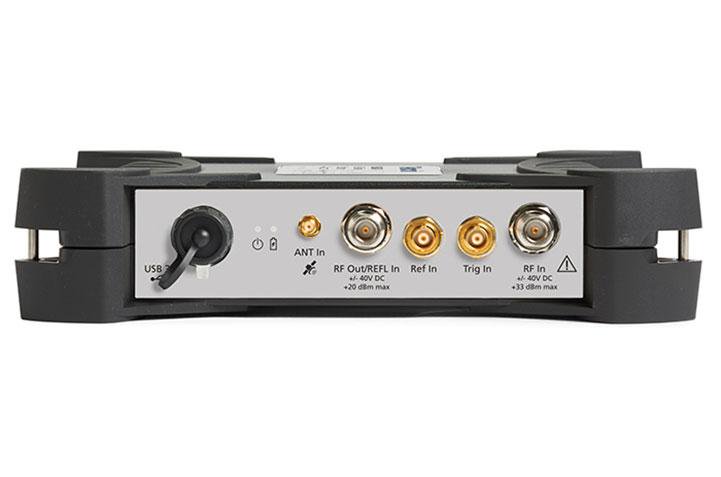

輸入和輸出端口
輸入、輸出和接口
RF 輸入
RSA503A/507A：N 型，孔式
RSA513A/518A：N 型，孔式（標配此連接器）
RSA513A/518A：Planar Crown，50 Ω。用戶可以選擇此連接器而不是 N 型，以選擇最適合其應用的連接器。（用戶可以使用與最適合其應用 Planar Crown 兼容適配器。）
外部頻率參考輸入
- BNC，孔式
觸發/同步輸入
- BNC，孔式
跟蹤發生器源輸出
- N型，孔式
GPS 天線
- SMA，孔式
USB 設備端口
- USB 3.0 – A 型
USB 狀態 LED
LED，雙色紅/綠
LED 狀態：
紅色常亮：使用 USB 電源或正在復位
綠色常亮：已初始化，可以使用
綠色閃爍：正在向主機傳輸數據
電池狀態LED
LED，綠色
LED 狀態：
綠色閃爍：連接外部電源，電池正在充電
熄滅 – 沒有連接外部電源或電池已充滿電
安裝要求
散熱間隙
底部，頂部
25.4 毫米(1.0 英寸)
側面
25.4毫米( 1.0英寸)
后面：25.4 毫米（1.0 英寸）
AC 適配器輸出
18 V ± 5%, 5 A (最大90 W)
中心導體: 正
外部導體: 副
電池
標稱電壓
- 14.4 V
標稱容量
- 6140 mAh
電池技術
- 鋰智能電池，兼容SMBus接口。
電池工作時間
- 每塊電池連續工作4小時
電池工作溫度
- 工作時(放電)
1
:-10 °C ~ +45 °C (14 °F ~ 113 °F)2
- 充電:0 ℃到45 ℃ (0.00 ℃到45.00 ℃)
電池貯存時間
- +20 °C (68 °F) 標稱值時2年
- 充電間隔最大貯存時間:10個月 @ +20 °C (68 °F)
1-10 °C時工作可能要求先在室溫下啟動儀器。
2隨放電電流和散熱特點變化；實際極限可能會(huì )下降。
物理特點
環境和安全
溫度
沒有安裝電池時
工作狀態：-10 ℃到+55 ℃ (-10.00 ℃到+55.00 ℃)
非工作狀態：-51 ℃到+71 ℃ (-51.11 ℃到+71.11 ℃)
安裝電池時
- 工作(放電)
1
:-10 °C ~ +45 °C (+14 °F ~ +113 °F)2
充電:0 ℃到45 ℃ (0.00 ℃到+45.00 ℃)
濕度
沒有安裝電池時
MIL-PRF-28800F Class 2
工作狀態：
+10 °C ~ 30 °C (+50 °F ~ 86 °F)溫度范圍內5% ~ 95±5%RH (相對濕度)
+30 °C ~ 40 °C (+86 °F ~ 104 °F)時5% ~ 75±5%相對濕度
+40 °C ~ +55 °C (+86 °F ~ +131 °F)時5% ~ 45±5%相對濕度
<10?°C (+50?°F) 濕度不能控制，無冷凝
安裝電池時
工作狀態：
+10 °C ~ 30 °C (+14 °F ~ +86 °F)溫度范圍內5% ~ 95% RH (相對濕度)
+30 °C ~ 50 °C (+86 °F ~ 122 °F)時5% ~ 45%相對濕度
<10?°C (+50?°F)濕度不能控制，無冷凝
海拔高度
工作
最高5000米(16,404英尺)
非工作狀態
最高15240米(50,000英尺)
在這里輸入參考說明(選配)。
動態
振動
工作
泰克Class 2隨機振動測試, 2.66 GRMS:5-500 Hz, 3個軸, 每個軸10分鐘
未工作時
MIL-PRF-28800F Class 2
0.030 g2/Hz., 10 500 Hz, 每個軸30分鐘, 3個軸(總共90分鐘)
沖擊
工作
- 測試方法依據軍事標準MIL-PRF-28800F 1-4
未工作時
- 超過軍事標準MIL-PRF-28800F的要求
處理和運輸
臺式機處理, 工作時
MIL-PRF-28800F Class 2
運輸中跌落, 未工作時
- MIL-PRF-28800F Class 2
自由下落跌落, 未工作時
- 81.28 cm
泰克RSA500 系列實時頻譜分析儀
