傳奇的支持和質量滿足易用性和可負擔性.TektronixTTR500系列2端口，2路VNA是我們最新的突破-測量性能和便利性的無與倫比的結合。有能力用你期望的準確性和信心做日常的測量，所有這些都不會(huì )破壞你的預算。
關鍵性能規范
關鍵特征
- 全2端口2路S參數測量(S)
11
，S21
，S12
，S22
)有多種格式。 - 使用TektronixVectorVu-PC?軟件完成矢量網絡(luò )分析能力。
- 內置的偏置三通，可在兩個端口，以偏置活動設備。
- Microsoft Windows環境和LabVIEW驅動程序的應用程序編程接口(API)。
- 健壯的SCPI命令接口(與當前VNA模型兼容)以?xún)?yōu)化代碼遷移。
- 用于電子設計自動化(EDA)仿真工具的Touchstone文件支持(導入/導出)。
- 離線模擬模式，分析S參數文件時，從儀器斷開。
- 行業領先的三年保修期。
應用
臺式機性能僅為成本的一小部分
TTR500提供行業領先的價格和性能。具有超過122 dB的動態范圍和小于0.008 dB的均方根跟蹤噪聲，TTR500的性能類似于昂貴的，傳統的臺式機VNAs。
緊湊和可移動：在需要時進行測試。
當你不得不用一個沉重的，共享的VNA推車的日子已經一去不復返了。重量在3.5磅以下(1.59公斤)，TTR500的外形系數足夠小，可以裝在公文包里。有了一個匹配的價格標簽，你可以把一個VNA在每一個工程工作臺，以提高效率和正常運行時間。在教室里，學生可以親身體驗行業標準測試儀器。
性能、尺寸、可靠性、可負擔性-選擇四個
TTR500A系列VNA包括一系列令人印象深刻的技術和專利進步，使我們能夠在射頻性能、大小、可靠性和成本之間做出許多傳統的權衡。
性能：在VNA內部是一個緊密集成的，單板設計.其核心是一個專用的ASIC，它實現了所有的發射和接收功能。隨著在射頻前端和屏蔽設計的幾十年經驗，這種集成使我們能夠實現先進的DSP和專利的糾錯技術，大大提高測量精度和動態范圍。

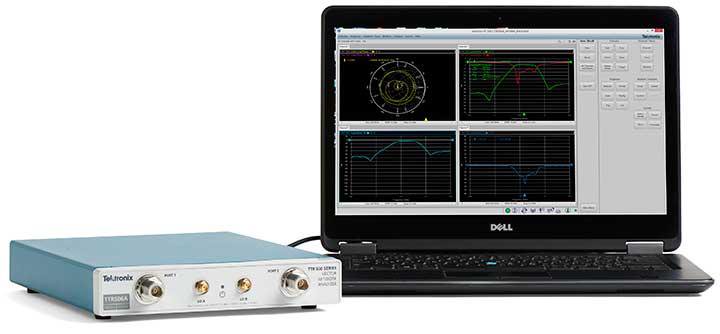

方便：傳統的臺式機VNA里面有一臺電腦，通常在產品上市時就會(huì )過時。我們的體系結構通過USB與您的PC進行通信，從而大大提高了規模、成本和可靠性，同時增加了額外的好處和方便。例如，與其他應用程序一起運行VectorVu-PC，無縫地共享數據，并在多個用戶共享TTR500時在PC上保存單獨的應用程序設置。
尺寸：一個緊湊的單板設計，沒有沉重的輸入和顯示組件，允許TTR500將許多強大的功能封裝在一個平板大小的框架中。把它放在抽屜里，放在你的公文包里，或者放在飛機上。無論你需要什么，都要采取質量測試和測量技術。
可靠性：除了減少零件數量外，集成在單板上比傳統的臺式機VNA消耗更少的能量。該板產生較少的熱量，導致較低的構件應力和更高的可靠性。無風扇的設計提供了一個更安靜的操作。我們以三年的保修期來支持這一切。
可負擔性：與較少的零件和綜合設計，我們創(chuàng )造了一個手持VNA，提供傳統的臺式機性能和方便，以無與倫比的價格。為什么要少一點？
有源器件集成偏置三通

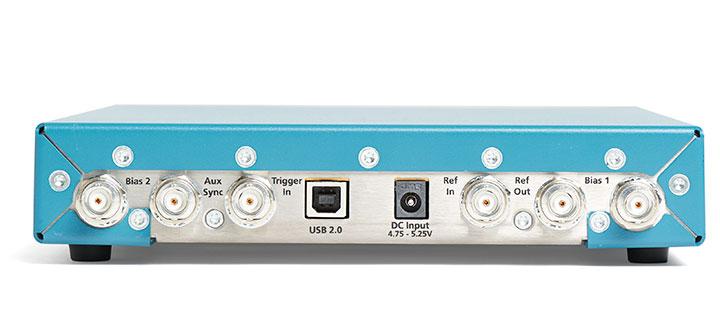

使用內置偏置三通(標準在兩種型號)提供直流偏置的有源器件，而不需要費用和復雜的外部電路。通過后面板上的BNC連接器直接驅動偏置三通。
全套負擔得起的配件
為了簡化對完整VNA解決方案的購買，Tektronix為高精度測量提供了一系列配件。從校準套件，相位穩定電纜，適配器，衰減器，拉鏈，堅固的攜帶箱，和訓練包中選擇.有關可用附件的完整列表，請參見訂購信息。
全2端口2路徑S參數測量

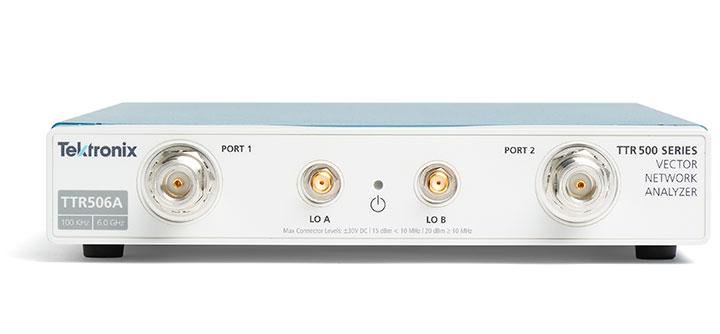

一個獨立的射頻源和三個射頻接收器為每個端口的TTR500使您能夠采取高精度的幅度和相位測量與1端口或2端口設備正在測試(DUT)。使用TTR500執行完整的S11，S12，S21，和S22DUT的測量和以多種格式顯示數據(參見度量功能表)。
VectorVu-PC測量功能
VectorVu-PC快速測量與分析

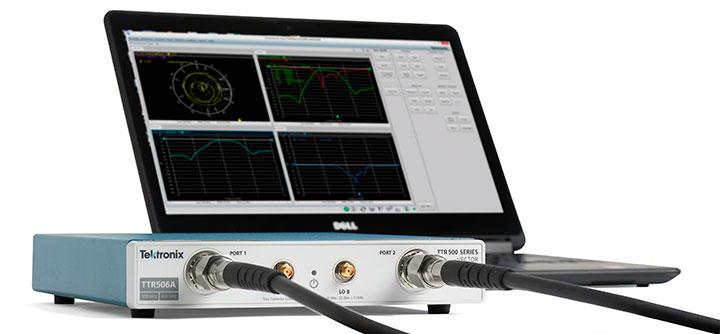

VectorVu-PC(可免費下載)具有一個行業標準界面，使學習曲線最小化，因此您有更多的時間來測試您的設計。該軟件提供傳統的外觀和感覺來控制和校準儀器，同時為WindowsPC、膝上型計算機或平板電腦提供觸摸屏兼容性。對于自動化測試系統，我們包括一個SCPI編程接口，它與常見的遺留VNAs兼容。LabVIEW驅動程序也可用于分析和控制。有關更多信息，請參見TTR500程序員手冊。
方便數據分析的離線仿真模式
VectorVu-PC具有一種模擬模式，用于分析與TTR500斷開連接時的S參數數據.在測試現場捕獲測量數據并在任何地方分析數據。當訪問TTR500受到限制時，請與您的團隊或類共享它。
與EDA仿真工具的兼容性
VectorVu-PC支持Touchstone(S1P，S2P)文件格式在仿真模式下導入和導出S參數數據。您還可以使用常用的EDA模擬工具以這種格式共享數據。
Tektronix：您可以信任的名稱
70多年來，tektronix一直為推動技術進步的人提供行業領先的解決方案。我們在質量、可靠性、服務和對每種產品的支持方面都保持著無與倫比的標準，比如免費進入我們在世界各地的技術支持中心。
規格
除另有說明外，所有規格均有保證公差限制的性能特性。除另有說明外，所有規格均在18°C至28°C環境溫度之間有效，適用于所有型號。
標稱是指設計的特征或特征。
典型表示80%的單位將以80%的置信度滿足公布的典型表現，除非另有說明。典型的性能是沒有保證的。
典型平均表示在執行對齊后立即在單元樣本上測量的平均性能。典型的平均表現是沒有保證的。
一般
軟件
- VectorVu-PC?(需要Windows 7/8/10，64位)
用校準試劑盒校正系統性能
未校正系統性能
- 用戶校正關閉。工廠修正開始。
頻率
范圍
TTR503A
- 100千赫至3.0千兆赫
TTR506A
- 100千赫至6.0千兆赫
準確度
- ±7.0ppm在一年的校準間隔內，18°C至28°C
測試端口輸出
1經過完整的2端口SOLT校準與隔離使用旋轉機BN 533861型-N50Ω負載.
動態精度與壓縮
最大輸入電平測試端口壓縮
- 在+10 dBm輸入級別(典型-均值)的壓縮值>+5到+10 dBm。
1以1 kHz的中頻BW，10 dBm輸出功率，通過連接測量
1以10赫茲中頻bw，0 dBm輸出功率，通過連接測量
輸出電平校準
連接器
電源
VectorVu-PC?軟件
物理特性
環境與安全
溫度
操作：+5°C至+50°C(41°F至122°F)
非手術：-40°C至71°C(-40°F至159.8°F)
濕度(操作)
在+10°C至30°C(+50°F~86°F)的溫度范圍內，相對濕度為5%~80%±5%RH(相對濕度)
5%至75%±5%RH以上+30°C至40°C(+86°F至104°F)
5%至45%±5%RH以上+40°C至50°C(+104°F至+122°F)
非冷凝
高度
操作：5000米(16，404英尺)
非作業：15 240米(50 000英尺)
動力學
振動
操作：0.31 GRMS：5-500 Hz，3軸，10分鐘/軸
非操作：2.46 GRMS：5-500 Hz，3軸，10分鐘/軸
沖擊
操作：半正弦機械沖擊，30克峰值，11毫秒持續時間，每軸各方向下降3次，共18次。
非操作：半正弦機械沖擊，40克峰值振幅，11毫秒持續時間，每軸各方向下降3次，共18次。
裝卸和轉運
工作臺操作：mil-prf-28800 F 3級
非操作中轉液滴：mil-prf-28800 F級
