泰克DPO70000SX ATI 高性能示波器

DPO70000SX提供了高達70 GHz模擬帶寬的超高帶寬實時信號采集和分析功能。已獲專利的異步時序交織(ATI)結構為實時信號采集提供了最低的噪聲和最高的保真度。

• 杰出的信號保真度和完美的信噪比

• 穩定精確的多通道定時，實現最準確的分析能力

• 緊湊的儀器封裝，并能夠靈活地擴容及簡便地重新進行配置

簡介

DPO70000SX 系列示波器為超寬帶寬應用提供最準確的實時性能。

• 低噪聲、70?GHz 實時信號捕獲功能，采用已獲專利的 ATI 結構

• 緊湊的 5??" (3U) 儀器封裝，實現了功能最廣泛的多通道系統

• 采用 UltraSync 多臺時間同步總線，提供精確的可擴充的性能

• 最高的觸發性能，>25?GHz 邊沿觸發帶寬，獨有的包絡(luò )觸發功能

• 14.1?Gbps 硬件串行觸發 – 保證在指定 8b10b、64b66b 或通用 NRZ 碼型第一次發生時觸發采集，隔離碼型相關效應

• 誤碼檢測器 - 此功能在觸發系統中執行，針對已定義的模式文件提供簡單的誤碼測量，確定沒有丟失位

低噪聲、高保真信號采集在超高帶寬應用中至關重要，如遠距離相干光通信、400G 數據通信和寬帶 RF。旗艦型 DPO77002SX 采用 ATI（異步時序交織）結構，實現了 70?GHz 和 200?GS/s（5?ps/樣點）實時采集性能。這種已獲專利的對稱結構本身的噪聲要遠遠優于傳統帶寬交織方法。DPO70000SX 提供了最低的噪聲、最高的保真度和最大的性能，支持進行復雜的光調制分析，對高速串行信令和頻率進行抖動和噪聲分析，對寬帶 RF 信號進行相位和調制分析。

DPO70000SX 數字熒光示波器

• 13?GHz、16?GHz、23?GHz 或 33?GHz 模擬帶寬

• 100?GS/s，10?ps/采樣的實時采樣率

應用

• 相干光調制分析

• 科研和國防數據采集和分析

• 100G/400G 數據通信系統調試

• PCIe 調試和一致性測試

• 高速串行通信調試和一致性測試

• PCIe、USB、Thunderbolt、HDMI、DisplayPort 等

ATI 結構發出的噪聲最低

以前的數字化超高帶寬信號的實時示波器解決方案把信號能量分布到兩條數字化路徑中，然后使用 DSP 重建輸入信號。與傳統方案不同，泰克獨有的 ATI 結構提供了一種對稱技術，為兩條數字化路徑提供了所有信號能量，實現了固有的噪聲優勢。

圖中顯示了輸入信號怎樣進入 ATI ASIC，然后進行采樣，交替傳送到每個數字化子系統。采樣時鐘以 75?GHz 運行，在數字化前把輸入信號的頻譜有效地折疊大約 37.5?GHz。每條數字化路徑運行速率為 100?GS/s，折疊的頻譜頻段限定到<40?GHz，滿足內奎斯特標準。采樣器的交替相位會(huì )把一條數字化路徑中的信號相位倒置 180°，在重建最終數字化信號方面提供了明顯優勢。

通過數字化兩份完整的信號能量，信號頻譜使用相當于采樣過程的 DSP“展開”，然后組合起來，復現輸入信號。由于兩份信號組合在一起，該流程有效平均這些信號，降低了隨機噪聲。采樣流程引入的相位倒置會(huì )導致中頻成分直接相互抵消，簡化重建和校準。

因此，ATI 結構較傳統數字帶寬交織技術提供了固有的 SNR 優勢。這些技術直接把一個輸入信號分為頻率的上方頻段和下方頻段。這劃分功率，上方頻段必須在數字化前向下混頻，同時直接數字化下方頻段。這種不對稱方法使信號重建和校準變得更加困難，導致通帶頻率或相位響應誤差。功率劃分消除了降低信號噪聲的機會(huì )。ATI 使用獨特的對稱結構，消除了這些問題。

通過比較泰克 DPO77002SX 和另一家廠商 63?GHz 型號的基準噪聲，兩臺儀器都設置成 60?GHz 帶寬，可以看到 ATI 提供了噪聲最低的采集效果。

DPO77002SX 與其他廠商的 63?GHz 型號比較：FS 的基本噪聲百分比與 mVFS設置，軌跡居中，60?GHz 帶寬，最大采樣率設置（200?GS/s 或 160?GS/s）

JNF性能

全新主采樣時鐘設計提供了65fs的超低采樣時鐘抖動RMS，與ATI實現的超低噪聲性能相結合，使DPO77002SX達到全新的抖動噪底性能。 300?mVFS時的JNF僅123 fsRMS，甚至能夠與帶寬較低的儀器匹敵。

圖中顯示了應用到ATI輸入的60 GHz正弦波抖動分析。 結果顯示干凈的眼圖，隨機抖動RJ<80?fsRMS。

緊湊的超高性能示波器

DPO70000SX 系列示波器采用獨特的緊湊的示波器封裝，實現了前所未有的工作空間利用率和通用安裝能力。SX 系列為超高帶寬實時采集提供了獨具特色的方法，順應了用戶轉向大型外置監視器、提高自動化程度及把數據采集和數據分析工作空間分開的趨勢。

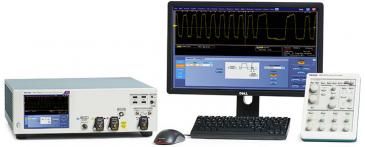

獨立式 DPO70000SX 示波器外形緊湊，可提供與臺式機 (DPO70000DX) 同等的功能，而在增加外部顯示器、鍵盤和鼠標之后其高度只有后者的一半。SX 系列示波器可以安裝高級分析軟件，使用內部或外部控制功能，與臺式機等效地執行自動測試。

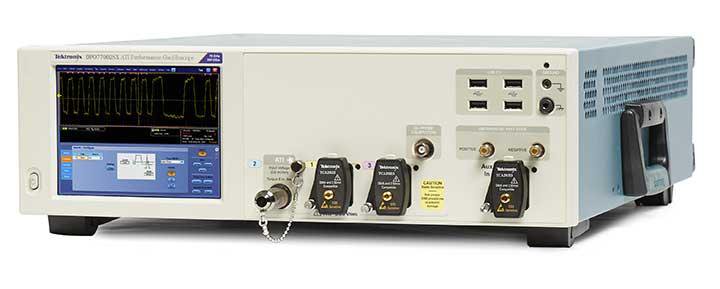

DPO77002SX 70?GHz ATI 高性能示波器提供了一條 70?GHz、200?GS/s 采集性能的通道或兩條 33?GHz、100?GS/s 采集性能的通道。儀器包括一條 70?GHz、1.85?mm 低噪聲 ATI 輸入通道及通用 TekConnect 2.92?mm 輸入，適用于高達 33?GHz 的通用探測和信號調節選項。

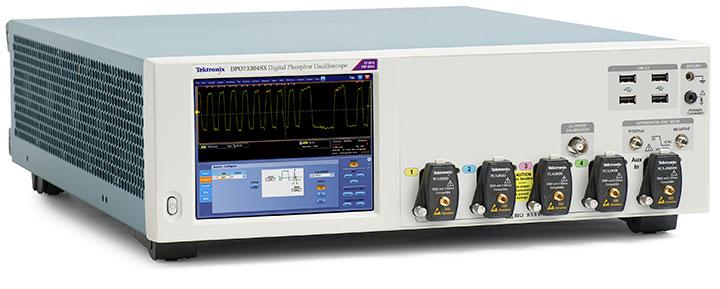

DPO73304SX 示波器提供了兩條 33?GHz、100?GS/s 采集性能的通道或四條 23?GHz、50?GS/s 實時采集性能的通道。這種型號提供的采集性能與 DPO73304DX 臺式型號類似，但采用全新的緊湊型儀器外形。

DPO70000SX 系列中所有型號都實現了實時示波器中提供的最高觸發性能，包括 >25?GHz 邊沿觸發性能和<40?ps 毛刺觸發性能。創(chuàng )新的窗口觸發類型，可以觸發 RF 信號突發包絡(luò )，并支持時間判定，區分包絡(luò )寬度。行業領先的脈寬定時器性能，可以最精確地區分高速串行數據流中特定的位寬度，檢測偽隨機信令中間的“欠幅”脈沖。DPO70000SX 系列輔助觸發輸入可提供低抖動邊沿觸發功能，并采用 TekConnect 附件以支持各種信號調節解決方案。

最優易用性

高度不到臺式機的一半

DPO70000SX 系列儀器采用 5??" (3U) 封裝，優化了空間使用率，提供了用途最為廣泛的安裝配置。兩臺 DPO70000SX 儀器的堆疊高度雖然低于類似等級的臺式儀器，但是，測量性能更高。

完整的獨立式示波器

盡管外形緊湊，但 SX 型號可提供完整的獨立式示波器功能和性能。它們可以直接安裝泰克高級分析應用，完成抖動、噪聲、光調制或頻譜分析等應用，而不要求單獨的處理器或控制單元。

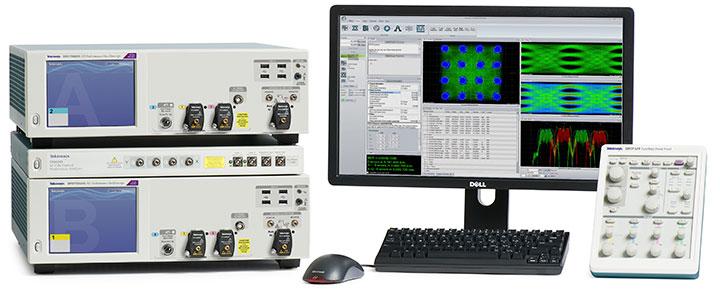

2?x 70?GHz、4?x 33?GHz 配置，帶監視器和輔助前面板

在希望的地方提供用戶熟悉的示波器控制功能

DPO7AFP輔助前面板是一種重要的實用附件，它完善了緊湊的儀器封裝，用戶可以使用熟悉的控件操作，而不要求接觸儀器前面。

輔助前面板像單獨封裝的USB外設一樣提供了DPO/DSA/MSO/7000/70000臺式儀器內嵌的控制功能。即使在儀器前面板可能會(huì )由于安裝位置而被檔住時，這個附件會(huì )增強易用性。

遠程桌面操作

與當前 DPO/MSO70000 系列臺式儀器一樣，DPO70000SX 型號可以使用 Windows? 遠程桌面通過網絡(luò )遠程操作。使用 Remote Desktop 工具，從實驗室或從全球任何地方訪問示波器。

多單元系統精確同步

DPO70000SX 系列儀器包括泰克 UltraSync 多臺時間同步總線。UltraSync 用來在多臺儀器中同步采樣時鐘、觸發和運行停止控制，其性能與單臺示波器中的性能相同。UltraSync 電纜分為 1?米和 2?米兩種長度，最大限度地提高配置和布局的通用性，同時保持多臺系統的定時完整性。

UltraSync 總線由多三個元素組成，每個要素提供了精密多臺操作的一個重要元素：

• UltraSync 中包括一個由主設備提供的 12.5?GHz 采樣時鐘基準信號，每臺擴展設備使用此信號同步數字化流程中的樣點放置。



• 觸發總線為多臺配置的所有成員提供了運行停止控制，可以把主設備或擴展設備作為觸發源。

• 從擴展設備到主設備的控制和數據傳送使用 PCIe 第二代 x4 鏈路管理，支持 2?GB/s 的數據傳送速率。

在多臺儀器配置下運行時，一臺 DPO70000SX 作為主設備，控制以擴展模式運行的一臺或多臺設備。任何 DPO70000SX 示波器既可以作為獨立示波器操作，也可以在多臺配置中作為主設備或擴展設備操作。角色由 UltraSync 電纜確定，不需要進一步元素。用戶可以隨時解耦多臺配置，以獨立方式運行儀器，而不要求控制設備或其他附件。還可以在主設備和擴展設備之間增加 UltraSync 電纜，把多臺獨立示波器簡便地組合起來。

在多臺配置啟動期間，配置管理器軟件驗證“主設備-擴展設備”電纜，在元素缺失或配置錯誤時提供圖形反饋。在驗證后，系統會(huì )顯示 TekScope 用戶界面，主設備和擴展設備聚集在一起，使用內置功能和高級分析應用進行顯示和分析。

可擴展性能和通用配置

DPO70000SX 多臺模式實現了各種擴展性能，提高了通道數配置。主設備-擴展設備配置提供了額外的同步輸入通道，其精密程度與內部通道相同，并作為一臺交互儀器從一個用戶接口進行控制，或在自動化應用中編程接口。

通過這種可以擴充性能的方法，用戶可以購買適合當今要求的性能，如四條 33?GHz、100?GS/s 采集通道，或擁有兩條適合下一代設計的70 GHz、200?GS/s性能的通道。因此，可以增加額外兩臺儀器，得到四條 70?GHz、200?GS/s 通道。這種四臺配置中的儀器可以成對單獨部署，也可以隨時作為單機部署，以滿足其他測試需求。

DPO77002SX 還在單通道 70?GHz、200?GS/s 應用中提供了極具特點的價值說辭，如 RF 分析或脈沖式激光器研究。在這些情況下，用戶可以購買一臺示波器，實現 70?GHz 通道性能及兩條 33?GHz 通道?？梢栽谛枰叩耐ǖ罃盗繒r(shí)，以后再購買更多的設備，并使用 UltraSync 組合起來。

支持下述多臺配置：

2?DPO77002SX: 2?通道 @ 70?GHz, 200?GS/s 或 4?通道 @ 33?GHz, 100?GS/s

4?DPO77002SX: 4?通道 @ 70?GHz, 200?GS/s 或 8?通道1@ 33?GHz, 100?GS/s

2?DPO75902SX: 2?通道 @ 59?GHz, 200?GS/s 或 4?通道 @ 33?GHz, 100?GS/s

4?DPO75902SX: 4?通道 @ 59?GHz, 200?GS/s 或 8?通道1@ 33?GHz, 100?GS/s

2?DPO75002SX: 2?通道 @ 50?GHz, 200?GS/s 或 4?通道 @ 33?GHz, 100?GS/s

4?DPO75002SX: 4?通道 @ 50?GHz, 200?GS/s 或 8?通道1@ 33?GHz, 100?GS/s

2?DPO73304SX: 4?通道 @ 33?GHz, 100?GS/s 或 8?通道1@ 23?GHz, 50?GS/s

4?DPO73304SX: 8?通道1@ 33?GHz, 100?GS/s 或 16?通道1@ 23?GHz, 50GS/s

2?DPO72304SX：4?通道 @ 23?GHz，100?GS/s 或 8?通道1@ 23?GHz，50?GS/s

4?DPO72304SX：8?通道1@ 23?GHz，100?GS/s 或 16?通道1@ 23?GHz，50GS/s

2?DPO71604SX：4?通道 @ 16GHz，100GS/s 或 8?通道1@ 16?GHz，50GS/s

4?DPO71604SX：8?通道1@ 16GHz，100GS/s 或 16?通道1@ 16?GHz，50GS/s

2?DPO71304SX：4?通道 @ 13GHz，100GS/s 或 8?通道1@ 13?GHz，50GS/s

4?DPO71304SX：8?通道1@ 13GHz，100GS/s 或 16?通道1@ 13?GHz，50GS/s

1屏幕上顯示最多 4?條通道。通過程序界面接入其他通道數據。

時滯穩定性

UltraSync 在多臺堆棧的不同設備之間提供了杰出的整合能力和時間對準能力。在多臺堆棧中校正通道時延之后，時延在不同時間和溫度下會(huì )非常穩定。時延穩定性指標是 ≤250?fsRMS。下面的 DPO77002SX 時延測量圖顯示，即使在包括啟動溫度穩定周期（大約 1?小時）時，峰峰值變化也只有大約 400?fs，在預熱一小時后大約為 350?fs pk-pk。這張圖還在 12?小時數據采集期間顯示了優異的一致性。

DPO77002SX 系統通道間時延隨時間變化。

時延的另一個重要方面是兩條通道之間的相位關系怎樣隨著頻率變化而變化（群時延效應）。下圖比較了 DPS77004SX 70?GHz 兩臺系統的性能與另一家廠商 63?GHz 頻率交織通道的性能。在這里可以看到，UltraSync 兩通道時延性能明顯要高于另一家廠商包含兩條通道的單一 63?GHz 型號的性能。

DPO77002SX 系統和另一家廠商 63?GHz 型號的通道昨延隨頻率變化比較。

短信號路徑

在處理70 GHz 超高帶寬時，必須使輸入信號路徑達到最小。DPO70000SX 外形緊湊，在將儀器和被測器件 (DUT) 并放在一起時，創(chuàng )造出通用性更強的安裝選項。一旦連接完畢，輔助前面板和遠程桌面連接等選項不需要直接接入儀器前面板，進一步提高了靈活性。因此，與經典臺式儀器相比，SX 系列在處理各種 DUT 配置時可實現范圍最廣泛的選項。

通過倒放一對設備中的一臺設備，可以在多臺配置中使輸入信號路徑長度達到最小。70?GHz ATI 輸入位于中下方，在這種配置下操作多臺儀器時，輸入連接器間隔非常小。

多臺儀器可以以各種角度排列，適合特定的 DUT 布局。例如，儀器在插件和背板應用中以直角方式放置，在小 DUT 周?chē)鷦t面對面放置。這樣的布局創(chuàng )造出最短的輸入信號路徑，最大限度地提高了 SNR。此外，可以使用串行數據鏈路分析應用檢定和消除信號路徑元素的影響，如電纜和適配器，獲得最好的分析結果和洞察力。

應用

高速串行

PCI Express?發射機一致性測試和調試（選項 PCE3 和 PCE4）– 分析性能PCI Express?Gen 1、2、3?或 4?設計，提供全面測試支持。使用 DPOJET、選項 PCE3 和 PCE4 執行 PCI-SIG 標準測試。

USB 3.0?發射機測試解決方案（USB3 選件）– 對 USB 3.0?器件執行檢驗、表征和調試。測量在 DPOJET 中進行，符合 USB 3.0?技術規格要求。對于一致性和自動化，可以使用 USB-TX。

數據通信測量

PAM4 和 NRZ 測量

如今，數據通信網絡(luò )的吞吐量持續增加。泰克的 DPO70000SX 可為當前 25/28?G 行業標準等提供標準驗證（見下表）。DPO70000SX、DPOJET 抖動和噪聲分析和 SDLA 串行數據鏈路分析工具強強聯合，可對這些關鍵數據通信標準進行準確的反嵌和眼圖分析。50?GHz 至 70?GHz 型號可提供充足帶寬以支持 Bessel-Thomson 濾波器響應。

在使用 400?G 網絡(luò )的情況下，每信道的串行數據傳輸速度高達 56?Gb/s，這導致 NRZ 信號技術不太實用。目前，廣泛將高帶寬效率 PAM4（4?級脈沖幅度調制）信號用于達到此新性能水平。通過使用 DPO70000SX 系列及其行業領先的低噪聲 ATI 技術，可以最有效地進行準確的 PAM4 驗證，在測量結果中實現最佳的有效位性能。為進行 PAM4 分析，DPO70000SX 選項 PAM4 結合了行業領先的均衡工具和基于穩定的內置軟件的時鐘恢復功能。該功能對于恢復復雜時序和執行高 ISI PAM4 信號至關重要。

PAM4 選項可提供電測量，PAM-O 選項可提供光測量。兩者均符合 IEEE 和 OIF 規范。光接口使用 DPO7OE 系列光探頭提供，包括 ORR 濾波器。

IEEE 802.3bj (KR4/CR4) 和 IEEE 802.3bm (CAUI4) 電實時發射機一致性測試和表征解決方案(選項 100G-TXE) - TekExpress 100G-TXE 自動軟件為測試和調試 100G 以太網三種最常用的電接口提供了交鑰匙式解決方案。100G- KR4/CR4/CAUI4 工具整合在單個 100G-TXE 選項中，可支持芯片設計器和系統設計器，用于執行 KR4 和 CR4 驗證。

誤碼檢測

誤碼檢測器（BITERR 選項）是一種簡單通用的 NRZ 誤碼檢測器，用于測試串行數據，覆蓋 600?Mbps - 14.1?Gbps 之間的數據速率。它檢測串行發送器發送的重復模式上的誤碼。此功能利用觸發系統硬件而不是波形采集，因此將檢測和驗證每個位。在誤碼分析期間沒有盲周期或丟失位。模式匹配文件用于定義預期的傳入模式。已經預定義 PRBS 模式，但是用戶也可以創(chuàng )建自己特有的模式匹配文件。請注意，此可選功能不支持協議，并且不會(huì )檢測幀/符號/字符錯誤。當檢測到誤碼時，示波器將觸發波形采集，從而捕獲含誤碼的波形。如果示波器還具有一個用于所測試的串行數據流的可選串行解碼器（例如 8b10b），則采集的波形可以包括解碼數據，使得分析和調試錯誤更容易。需要 ST14G 選項。

誤碼檢測器（BITERR 選項）- 對位數和檢測到的錯誤數提供統計信息，并在檢測到誤碼時顯示波形數據。如此處所示，誤碼檢測器可以與可選的串行數據解碼器結合使用，以便調試和診斷錯誤。

鏈路調訓

高速串行鏈路調訓分析（HSSLTA 選件）工具用于驗證和調試 10-200?Gb 以太網鏈路上的鏈路調訓操作。它提供了強大的調試功能，可幫助網絡(luò )設備供應商和芯片供應商消除設計中的互操作性問題。鏈路調訓是用于在發射器和接收器之間確定最優發射器設置的復雜協商序列。HSSLTA 采用 DPO70000SX 觸發功能來確定設備之間的調訓交換，然后分析和顯示與鏈路協商相關的協議、時序和 PHY 信令。設計人員可利用該信息驗證鏈路調訓流程并在鏈路無法調訓時快速查明問題。

用于隔離鏈路調訓問題的最有效方法：

• 通過實時捕獲 PHY 層信令可提供詳細的信息

• 控制通道過濾功能會(huì )存儲必要的對話并刪除多余的副本，僅顯示重要的元素

• 時間戳控制通道元素可提供有關鏈路調訓流程的更多信息

• PHY 信令鏈接可提供快速導航探索

鏈路調訓（選項 HSSLTA）- 根據快幀記錄提供互動結果表 - 快幀記錄：時間校準十六進制和位級解碼、標記（幀、控制通道和調訓數據）。結果表：所有協商數據均采集在結果表中。單擊行以查看波形、滾動表行、驗證協商請求/響應和導出協商數據。

一致性軟件

以太網一致性測試解決方案（選項 ET3）– 利用全面集成的泰克?以太網工具集為以太網 10BASE-T、100BASE-TX 和 1000BASE-T 提供完整的 PHY 層支持。模擬檢驗、自動化的一致性測試軟件和設備檢定解決方案一應俱全。

以太網發射機測試應用（選項 XGBT2 和 NBASET）– 自動化 10GBASE-T、NBASE-T 和 IEEE802.3bz (2.5G/5G) 物理介質連接子層 (PMA) 和物理層 (PHY) 電氣測試，提供快速準確的以太網設計測試方法。

10GBASE-KR/KR4 一致性測試和調試解決方案（選項 10G-KR）- 自動執行 IEEE 802.3ap-2007?技術規格的一致性測量。此選項包括一個自動化一致性解決方案，以及使用 DPOJET 進行調試的功能。自動化測試設置測量發射機均衡電平，每次點擊時生成 12?個結果，并為 9?種不同測量生成 120?個結果，用時大約 15?分鐘。

SFP+/QSFP+ 發射機一致性和調試解決方案（選項 SFP-TX 和 SFP-WDP） - 使用 SFF-8431和 SFF-8634?技術規格自動化設備的一致性測試。選項 SFP-WDP 提供銅測量發射機波形失真罰值 (TWDPc)。

Tektronix SFP+ QSFP+ Tx – 基于實時示波器平臺而開發，是 SFF-8431?和 SFF-8634?技術相關產品的設計工程師所選擇的平臺。選項 SFP-TX 和 SFP-WDP 支持自動化解決方案（用于一致性）和 DPOJET 選項（用于調試），與手動測試相比，用戶可以節省高達 80% 的測試時間。TWDPc - 選項 SFP-WDP 提供銅測量發射機波形失真罰值?；?SFF-8431?SFP+ TWDPc 的 Matlab 代碼集成到 SFP-WDP 選項中，確保工程師能夠在自動設置中使用這一測量方法。

相干光

相干光調制分析

泰克 DPO70000SX 示波器特別適合對 400?Gb/s 和太位相干光網絡(luò )系統執行調制格式分析。獨特的結構可以通過增加通道或更多的帶寬來擴展儀器性能，現在經濟地測試 100?G，以后再擴展到 400?G 或 1?T。DPO70000SX 外觀小巧，可以把光接收機放在距儀器輸入通道最近的地方，減少相干測量系統連接中的信號丟失問題。

儀器誤差矢量幅度 (EVM) 本底越低，調制分析精度越高。DPO70000SX 示波器采用 ATI 技術，為支持這些測量提供了業內最低的噪底。此外，系統實現了四條全部 70?GHz 帶寬的通道，每條通道 200?GS/s，提供了非常豐富的分析環境。在與 OM4524 光調制接收機結合使用時，光系統研究工程師可以使用簡便的特定客戶實現方案及采用 Matlab? 的全面可定制的分析軟件，為非標準調制分析這下制 DSP 分析和可視化功能。

• 4?條通道上 70?GHz 帶寬，1?Tb/s 系統

• 業內最優秀的最低噪聲，實現低 EVM

• 4?條通道上 200?GS/s 采樣率，實現相位追蹤

• 緊湊的外形，通道和帶寬可以擴充

• 可以量身定制的 DSP，滿足獨特的分析需求

顯示

HDMI 一致性測試解決方案（選項 HT3）– 快速高效的解決方案，無論您是使用源端、電纜還是接收端的解決方案，都可幫助您解決 HDMI 一致性測量方面的挑戰。此應用程序提供了幫助您確保質量和互操作性所需的所有 HDMI 一致性測試解決方案。

DisplayPort 一致性測試解決方案（選項 DP12）– 支持 DisplayPort 一致性測試標準 (CTS) 信號源測試，使用 Tektronix?P7300SMA 系列探頭和 DisplayPort 軟件可以進行四線同時測試。提供詳細的測試報告，包括波形圖、測試通過/失敗結果及余量分析。

移動計算

DDR 內存總線分析（選項 DDRA）自動識別 DDR1、LPDDR、LPDDR2、LPDDR3、DDR2、DDR3、DDR4 和 GDDR3 讀和寫，并進行 JEDEC 一致性測量，為每個讀寫突發脈沖的所有邊沿提供通過/失敗結果。DDRA 具有對時鐘、地址和控制信號進行測量的能力。除了可以進行一致性測試之外，DDRA 與 DPOJET 相結合，還為調試復雜的內存信號問題提供了最快速的方式。

MIPI?D-PHY 鑒定和分析解決方案（選項 D-PHY）– 使用全面靈活且可定制的測試設置，通過迅速鑒定和發現抖動和信號完整性問題來源檢驗是否達到 D-PHY 技術規格。通過使用 DPOJET，選項 D-PHY 可以執行發射機高速數據時鐘定時測量，同時提供高速或低功率模式下的全面電氣特點。

MIPI?M-PHY 調試、分析、鑒定和一致性測試解決方案（選項 M-PHY）– 通過迅速鑒定和發現抖動和信號完整性問題來源，檢驗是否達到 M-PHY 技術規格。通過使用 DPOJET，選項 M-PHY 可以執行發射機信令和定時測量，比如差分傳輸眼圖、上升時間和下降時間、轉換速率、幅度參數、每條通路大小幅度配置的共模電壓以及端接和非端接情況。

RF

由于低噪聲及直到70 GHz的平坦頻響，DPO70000SX為測量和分析寬帶RF信號打開了機會(huì )。

SignalVu? 矢量信號分析

在需要對RF或基帶信號進行矢量信號分析時，選配的SignalVu應用可以在多個域中同時進行測量(頻域、時域、調制域)。SignalVu 測量和示波器的時域采集和觸發完全相互關聯。射頻子系統命令等時域事件可以用作觸發事件，同時還可以在頻域中看到子系統的射頻信號。

除了頻譜分析以外，頻譜圖可以同時顯示頻率和幅度隨時間的變化?？梢栽陬l域、相位域、幅度域和調制域上進行時間相關測量。這特別適合包括跳頻、脈沖特征、調制切換、建立時間、帶寬變化和間歇性信號的信號分析。

SignalVu可以處理來自任何示波器輸入的RF、I和Q及差分I和Q信號。SignalVu還使用示波器應用的數學函數，用戶可以在矢量信號分析前應用自定義濾波。

Microsoft Windows環境可以更簡便地利用這種多域分析功能，其支持的分析窗口數量沒有上限，且所有窗口都時間相關，從而可以更深入地了解信號特點。 用戶界面可以適應個人偏好(鍵盤、前面板、觸摸屏和鼠標)，因此SignalVu可以簡便地用于新用戶和資深用戶。

時間相關的多域視圖以全新的方式查看傳統分析解決方案不可能查看的設計或運行問題。這里，可以使用頻譜圖（左下圖）觀察窄帶信號的跳頻模式，可以使用頻率隨時間變化畫面（左上圖）精確測量跳頻特點。在信號從一個頻率跳到下一個頻率時，可以在右面兩個視圖中觀察時間和頻率響應。

雷達和高頻分析

低噪聲、高帶寬 DPO70000SX 系列示波器特別適合基于 FFT 的高頻測量分析。在與強大的 SignalVu 軟件分析選項結合使用時，DPO70000SX 儀器提供了高達 70?GHz 的 FFT（快速傅立葉變換）測量功能。由于可擴展的儀器架構，RF 工程師可以獲得一臺單通道儀器進行純 RF 輸入測量，然后再擴展到多臺配置，進行全方位 RF 系統驗證。

使用 DPO70000SX 進行高頻 RF 測量的實例包括：

• 在雷達信號上進行線性調頻線性度測量（參見下圖）

• UEEE802.11ad/ay 上的無線 LAN 測量（64.8?GHz 載頻）

• 監測和調試 K 頻段 (20-40?GHz) 上的衛星通信

在 70?GHz DPO70000SX 捕獲低噪聲波形數據之后，可以使用 SignalVu 解調信號，顯示星座圖和誤差矢量幅度 (EVM) 測量及其他所需測量。SignalVu 還作為額外的選項在多個域中提供詳細分析功能，如雷達系統工作的脈沖分析和穩定時間，新興調制標準的數字調制分析和通用 OFDM 分析，以及更低帶寬要求的 AM/FM/PM 調制和音頻測量。

• 業內超低噪聲，實現低 EVM 本底

• 70?GHz 提供了寬動態范圍和準確的線性調頻線性度

• 集成 FFT 和相位圖生成功能提供了快速準確的頻域測量

為寬帶應用訂制的選項

SignalVu矢量信號分析矢量提供了多種選項，可以滿足您的特定應用需求，不管是寬帶雷達檢定、寬帶衛星、還是頻譜管理。SignalVu Essentials (選項 SVE)為所有測量提供了基礎功能，對下述功能為必選：脈沖分析(選項 SVP), 穩定時間(選項 SVT), 數字調制分析(選項 SVM), 通用OFDM 分析(選項 SVO)和AM/FM/PM 調制和音頻測量(選項 SVA)?？梢允褂肧ignalVu 分析軟件直接觀察寬帶衛星鏈路和點到點微波鏈路。

通用數字調制分析(選項 SVM)，用來解調以312.5?MS/s速率運行的16QAM回程鏈路。

WiGig IEEE802.11ad/ay 發射機測試

選項 SV30 提供對 WiGig IEEE802.11ad/ay IC 檢定的全面分析。在與 DPO77002SX 一起使用時，它提供了 60?GHz 時業內最準確的信號質量測量功能。自動檢測包頭，以及為包頭中的包信息進行解碼；使用短調訓字段中的 Golay 代碼同步到前導碼；單獨解調前導碼、包頭和凈荷；并依照標準測量這些部分中的 EVM。

與標準中的要求相比，SV30 在 EVM 性能方面具有顯著優勢。此外，還提供通道脈沖系數。支持控制物理層 (802.11ad) 和單載波物理層（802.11ad 和 802.11ay），且此選項提供 802.11ay 2.16?GHz 包或 4.23?GHz 相鄰 2?通道結合包的分析。

測試和驗證可在 IF 和 RF 設置中進行。RF 功率、接收功率指標 (RCPI)、頻率錯誤（最大、平均、標準、偏差）、直流偏置、IQ DC 原點偏置、IQ 增益和相位失衡、信號質量和預估 SNR 測量在摘要顯示中報告。測試通過/不通過結果使用自定義極限進行報告，預置實現一鍵完成測試設置。

為了進一步洞察信號，在用戶界面中提供了顏色編碼，讓您可以查看分布在被分析的包中的 EVM，用顏色代碼區分不同區域。您也可以查看用表格形式表示的解調符號、使用不同的顏色編碼，以及使用一個選項遍歷到每個區域的開頭從而輕松導航。

DPO770002SX 及 SV30 提供了業內最佳的 EVM 精度。設置簡便，可以執行各種發射機測量，包括突發脈沖的時間概述、頻譜、星座圖、解碼突發脈沖信息和 EVM 測量。

1（測量不確定性：由于預補償濾波器以及 AWG70000 和升頻器的影響導致結果為 ± 0.3%。）

高級分析

為洞察特定信號和系統特點提供了全套高級分析應用。這些工具補充了每臺DPO70000系列儀器中內置的全系列功能，可以全面檢定被測器件或系統的性能。

DPOJET 全方位抖動和噪聲分析

DPOJET 為工程師提供了實時儀器中最高的測量靈敏度和精度。通過采用完善的抖動和眼圖分析及分解算法，DPOJET 簡化了發現當前高速串行、數字和通信系統路中的信號完整性問題和抖動及相關來源的工作。

為了支持對 DPO7OE1 光探頭采集的信號進行測量，DPOJET 現在也提供光測量。它們包括消光比 (ER)、光調制幅度 (OMA)、光高值和光低值。

DPOJET 抖動和眼圖分析 - 簡化識別信號完整性問題、抖動和相關來源的過程。

噪聲分析，使用DPOJET (選項 DJAN)

選項DJAN為DPOJET增加了一套完善的噪聲分析工具。過去，用戶一直單純依賴抖動測量和可視化技術，了解被測器件的特點。許多標準機構規定的測試方法主要關注抖動對水平眼圖閉合的影響。隨著數據速率提高，分析的眼圖已經變得越來越小，因此必須同時分析垂直眼圖閉合和水平眼圖閉合。通過同時了解抖動和噪聲的影響，工程師可以預測目標誤碼率下的整體眼圖張開程度。

抖動基本分析、高級分析和自定義擴展

DPOJET Essentials在DPO70000SX系列上是標配，DPOJET高級版作為選項提供。另外還提供了應用專用測量數據包，可以擴展 DPOJET 和執行大量行業標準組要求的測試。

SDLA 信號路徑反嵌和自定義濾波

信令速度加快及尺寸縮小給下一代多千兆位設計和測試方法帶來了多個挑戰。設計正在不斷進化，其在發射機和接收機上采用高級均衡技術，應對這些測試挑戰。 外形越小，信號接入越困難，因此產生了不理想的探測點。由于阻抗不連續點，這會(huì )在采集的信號上導致?lián)p耗和反射，而這些阻抗不連續點在理想的測量位置中是不存在的。設計采用的高級技術要求高級測量解決方案。 挑戰始于信號采集；捕獲經過電纜、探頭和夾具的信號會(huì )使信號形狀失真。 SDLA Visualizer可以從波形中反嵌測量電路(電纜、探頭和夾具)的效應，同時考慮發射機輸出和接收機輸入阻抗。反嵌這些效應改善了測量精度，可能會(huì )直接決定測試通過或失敗。

信號路徑均衡

使用可選的串行數據鏈路分析可視化工具 (SDLA64) 應用程序，您可以進一步洞察串行數據鏈路，能夠模擬 S 參數的串行數據通道，移除由夾具、電纜或探頭引起的反射、交叉耦合和損耗，以及打開使用 CTLE、DFE、FFE 等接收器均衡技術時通道效應造成的眼圖閉合。用于指定硅接收器均衡的 IBIS-AMI 型號可用于觀察片載行為。

下面的眼圖顯示了通道前、通道后和均衡后的相關眼圖。使用SDLA可以有效消除由于通道效應導致的眼圖閉上，在本例中，眼寬位于~3?ps內，如左面和右面的眼圖所示。

自定義濾波器

創(chuàng )建您自己的濾波器或使用DPO70000SX系列標配濾波器，增強隔離或移出某個信號成分(噪聲或信號的特定諧波)的能力。這些可自定義的 FIR 濾波器可以用于實現信號處理方法，比如，去除信號預加重或最大減少夾具和電纜連接到被測設備時的影響。

SignalCorrect? 軟件和 TCS70902 校準源

SignalCorrect 允許使用 TCS70902 快速步進源和在 DPO70000SX 系列實時示波器上捕獲的響應來快速檢定電纜、夾具和其他類型的互連。

SignalCorrect 創(chuàng )建一個濾波器，您可以對自己的示波器輸入應用此濾波器，以反嵌被測器件或互連。

計數器定時器

高分辨率計數器/定時器是一種全新的選配功能，DPO70000SX系列示波器中的新觸發系統使其成為可能。 這是一種精密頻率計數器，提供了高達25 GHz的頻率分析功能，支持高達13位的分辨率和12位/秒的速率。 由于采用內置時鐘，這種計數器的精度要好于1 ppm。 使用高精度外部時鐘源可以實現更高的精度。 由于這一測量是通過觸發系統進行的，因此它在觸發門時間期間連續測量信號的每一個周期，而不是通過正常采集系統在有限的數據塊上進行測量。

這種功能可以進行高度準確的時鐘穩定性測量。 在所示的截圖中，我們在8 GHz精密源上測得212 μHz的源漂移偏差。 在這個圖中，信號發生器被設置成8.00000000001?GHz，示波器精確測量這一數量。

定時器可以以200 fs分辨率在觸發事件之間實現精確測量，可以包括從A事件到B事件的時間測量，其中A事件和B事件可以是任何有效觸發模式(如毛刺、欠幅脈沖、邊沿、等等)。 這一功能用來測量傳延遲，或分析異常事件發生速率。

這個計數器/定時器和傳統計數器/定時器之間有三個重要差別，具體如下：

• > 25?GHz模擬帶寬

• 多種高帶寬示波器探頭可供選擇，為DUT提供最高信號保真度連接

• 能夠在屏幕上查看波形，保證計數器/定時器看到有效波形，并為波形設置相應觸發電平

內置分析系統

DPO70000SX為查看和測量信號特點提供了許多內置功能?？梢允褂脠D形面板選擇 54?種自動測量功能，這些面板以邏輯方式把測量分成幅度、時間、直方圖和通信等類別。通過平均值、最小值、最大值、標準偏差和樣本總量等統計數據，可以進一步考察測量結果。

對波形數據定義和應用數學表達式，可以在屏幕上按照您可使用的術語顯示結果。您只需按一個按鈕，就可以進入常用的波形數學函數?；蛘邔Ω呒墤?，還可以使用簡便易用的計算器樣式的編輯器，創(chuàng )建代數表達式，其中包括當前波形、參考波形、數學函數、測量值、標量和用戶定義變量。

利用深度采集內存，可以在多個周期上進行余量測試，還可以觀察采集數據長時間的趨勢。 此外，可以使用Excel工具條把來自示波器的數據捕獲到Microsoft Excel中，使用DPO70000SX系列提供的Word工具條格式化為定制報告。

自定義數學表達式及MATLAB

通過泰克自定義數學表達式及MATLAB，用戶可以創(chuàng )建MATLAB腳本，處理實時波形數據，并把結果返回到示波器數學軌跡中。擴展設備還可以使用MATLAB特性，創(chuàng )建專用分析和可視化功能 。

調試

在 DPO70000SX 系列示波器的整個設計周期中提供了調試故障子系統和確定故障原因的能力。利用 FastAcq? 快采的高波形捕獲率，您可以快速識別間歇性出現的信號異常，從而迅速發現問題特點、應用復雜的觸發模式以進行隔離，從而節約數分鐘、數小時甚至數天的時間。通過使用 Pinpoint? 觸發系統，可以準確地捕獲和分析諸如由于總線競爭或信號完整性問題引發的毛刺或信號欠幅的低概率事件，并最終排除它們。

FastAcq? 通過清楚顯示缺陷來加速調試

不僅僅是簡單的顏色等級顯示或事件掃描，FastAcq 專有的 DPX? 采集技術在全部 TekConnect? 通道上1同時以超過每秒 300,000?個波形的速率捕獲信號，顯著提高了發現罕見問題事件的概率。用戶只需簡單地旋轉亮度旋鈕，就可以清楚地查看“別人看不到的世界”，全面地監視電路運行狀況。某些示波器廠商聲稱他們能在很短的突發時間內實現高波形捕獲速率，但只有 DPO70000 系列示波器在 DPX 技術的支持下，能夠持續實現這么快的波形捕獲速率。

1FastAcq 在 ATI 通道上不可用。

Pinpoint? 觸發

不管您是要找到問題信號，還是要隔離復雜信號的某個部分以進行進一步分析，泰克 Pinpoint 觸發技術都提供了解決方案。Pinpoint 觸發技術允許在 A 觸發電路事件和 B 觸發電路事件上選擇幾乎所有觸發類型，提供了全套高級觸發類型，以查找序列觸發事件。Pinpoint 觸發系統提供觸發復位能力，在指定時間、狀態和轉換后可以重新開始觸發序列，這樣，即使最復雜信號中的事件仍能被捕獲。

DPO70000SX 系列提供了實時示波器中最高的觸發系統性能。圖中顯示了在 25.78?G 波特 (100GbE) 信令上觸發寬度<50?ps 位的欠幅脈沖(在指定時間內未能越過兩個門限)。高系統帶寬和超高觸發定時器精度可以可靠地捕獲信號畸變，有效隔離問題條件。

下圖中使用脈寬區分功能，隔離寬度 >40?ps 和<60?ps 的脈沖，顯示可靠地捕獲 20?Gbps PRBS11 序列內 50?ps 脈沖。

DPO70000SX 包括獨特的包絡(luò )觸發模式，可以直接觸發被調制載波的包絡(luò )。對檢測到的包絡(luò )可以應用邊沿觸發、寬度觸發和超時觸發等觸發類型，穩定觸發被調制的突發或區分特定寬度的突發。載頻可以在 500?MHz ~ 20?GHz 之間，適應各種應用。下圖顯示觸發特定寬度的突發。

硬件串行碼型觸發

為驗證串行架構，DPO70000SX 系列提供兩個不同的串行碼型觸發和解碼選項，并帶有內置時鐘恢復功能，可以在物理層和鏈路層中把事件關聯起來。儀器可以恢復嵌入的時鐘信號，識別跳變，允許為要捕獲的特定串行碼型觸發設置想要的編碼字?？墒褂脙蓚€(gè)選項在 DPO70000SX 系列上啟用這些功能。ST14G 選項提供從 600?Mbps 至 14.1?Gbps 的串行觸發性能，并提供 8b10b NRZ 串行數據流的位級或字符級觸發和解碼。選項 SR-6466?支持 64b66b NRZ 串行觸發和解碼并需要 ST14G。任何活動 TekConnect 輸入通道都可以作為硬件串行觸發源選項使用。

160?位（16?字符）碼型匹配功能應用到通用 NRZ 串行碼型和 8b10b。它使示波器能夠可靠地觸發串行數據序列的某個部分，從而隔離串行數據流的不同部分，方便診斷和調試工作。對于 64b66b 特定碼型，該選項實現有效或無效同步包頭、控制塊、數據塊和最高 132?位碼型匹配（在 2?個相鄰的 64b/66b 塊上）的觸發。

此外，即使有 0-5000?pps 下擴范圍的擴頻時鐘時，硬件串行觸發功能仍能可靠地運行。

可視觸發

可視觸發進一步擴展了 Pinpoint 觸發技術的功能，增加了又一層觸發判定，在各種復雜的信號中找到重要的事件?？梢曈|發掃描所有波形采集，并與屏幕上的區域（幾何形狀）進行對比，判定 Pinpoint 觸發?？梢允褂檬髽嘶蛴|摸屏創(chuàng )建最多 8?個區域，可以使用各種形狀（三角形、長方形、六邊形或梯形）指定所需的觸發特點。一旦創(chuàng )建了形狀，可以以互動方式編輯這些形狀，創(chuàng )建理想的觸發條件

FastFrame?

如果您關心的關鍵事件之間間隔的時間很長（如總線事件中的突發狀況），DPO70000SX 系列中的快幀內存分段功能可以幫助您捕獲這些關心的事件，并節約采集內存。利用多個觸發事件，FastFrame 捕獲并存儲這些信號中的短期突發脈沖，并把它們以“幀”的形式保存，以備后續觀察和分析。您可以捕獲數千個幀，這樣就可以分析突發信號的長期變化和趨勢。FastFrame 也盡量縮短觸發再準備的時間，以便采集時間相隔很短的事件。使用此功能可以可靠地采集僅相隔幾毫秒的信號。

FastFrame 的擴展功能包括極有效地計算所有幀到單波形（總結幀）的逐點平均值的功能。此外，也能夠計算正交平均值，以便采集多組幀。在此模式下，各 1?號幀與其他所有 1?號幀按照逐點基礎取平均值，各 2?號幀與其他所有 2?號幀按照逐點基礎取平均值，直至達到指定幀的總數。此功能用于極有效地擴展示波器的動態范圍，同時，采集可重復事件序列。

高級搜索和標記

隔離引發系統失效的關鍵事件，通常是一件耗時費力的事情。通過 DPO70000SX 系列上標配的高級事件搜索和標記功能，一切過程都變得很簡單：檢查數據和突出顯示重要的事件；跳過無關緊要的事件和提高對事件內在聯系的理解力。通過使用 ASM，您能輕松地在多個長記錄長度采集中導航，迅速定位想要找的事件。高級事件搜索可以單獨定義或使用示波器的觸發設置作為搜索的定義?？梢曈|發區域甚至可以用作 ASM 標準的一部分。

高級事件搜索和標記 – 突出顯示重要事件，提供方便的“上一個”和“下一個”按鈕，只需單擊鼠標即可輕松瀏覽感興趣的事件。

探測和遠程探頭同軸電纜輸入

通常情況下，系統調試面臨的最大挑戰是訪問需要的信號。泰克提供了廣泛的探測方案，包括 P7700、P7600 和 P7500 TriMode? 探頭系統，這些探頭系統完美匹配 DPO70000SX 系列的帶寬。P7700、P7600 和 P7500 三模探頭允許用戶無需更改探頭連接即可在差分、單端和共模測量中進行切換。P7600 系列同時融合了 TriMode 探測的低噪聲、33?GHz 帶寬和便利性。P7500 系列為探頭提供了從 4?GHz 到 25?GHz 的性能，同時還有多種低成本焊接式探測尖端，這些尖端可以快速連接到被測件，這樣在多個焊接點之間移動探頭可以變得快速而簡便。

P7500 三模探頭使用低成本的焊接式探測尖端，可以迅速連接，這樣在多個焊接點之間移動探頭可以變得快速而簡便。

P7700 系列 TriMode 探頭

P7700 系列 TriMode 探頭為實時示波器提供最高的探頭保真度。此外，憑借連接創(chuàng )新技術，如焊接尖端中探頭輸入緩沖器只安裝在距尖端末端幾毫米的地方，P7700 系列探頭為連接當今最具挑戰性的電子設計提供了無可比擬的易用性。

P77STFLXA 焊接柔性電路附件在尖端上有一個有源緩沖放大器，提供了高達 20?GHz 的帶寬。

DPO7OE 系列光探頭

DPO7OE 系列光探頭可以作為高速串行數據信號的光基準接收機(使用可選擇的 Bessel-Thomson ORR 濾波器)，也可以作為傳統光電轉換器，用于光帶寬光信號采集。DPO7OE 系列可以兼容 DPO/MSO70000 C/DX/SX 示波器。連接 TekConnect 通道，實現最高 33?GHz 帶寬。在連接到 ATI 通道時，DPO7OE1 提供了高達 42?GHz 電響應，DPO7OE2 則提供了高達 59?GHz 電帶寬響應。

DPO7OE1 33?GHz 光探頭

信號采集

ATI輸入

DPO77002SX 70?GHz ATI輸入通道采用行業標準1.85?mm同軸電纜連接系統，規定性能67 GHz，典型性能70 GHz。儀器包括一個校準級1.85毫米孔式-孔式適配器，它安裝在A(yíng)TI 輸入連接器中(插頭式)，提供機械保護能力，允許選擇插孔或插頭。儀器還包括一個防靜電腕帶、一個扭矩扳手和一套配套扳手，便于正確保護和安裝信號路徑元素，確保最優的測量性能。1.85毫米連接系統兼容2.4毫米(50?GHz)元素。

TekConnect? 輸入

DPO70000SX 型號包括 TekConnect 信號互連系統，擁有各種配套的信號訪問和調節解決方案，提供了前所未有的通用性。TCA292D TekConnect 適配器提供 2.92?毫米連接及直到 33?GHz 的 50?Ω 同軸電纜環境。

高性能輔助觸發輸入

DPO70000SX 包括一個輔助觸發輸入 (TekConnect)，適合高性能邊沿觸發，而不會(huì )占用采集通道。DPO70000SX 系列上的輔助觸發帶寬 >10?GHz，擁有<1.5?psRMS抖動。

信道時序相差校正

所有 DPO70000SX 示波器都包括多個差分快速邊沿輸出，這些輸出與前面板<1.6?ps 相匹配，為在同軸電纜環境中對準通道定時提供了方便的信號源。儀器包括多種附件，使用內置信號源校正通道間時延?？梢詥为氋徺I(mǎi)其他附件，在基于探頭的環境中更精細地對準時間或校正時延

DPO7RF 信號路徑解決方案

DPO7RF 信號路徑解決方案套件為您提供預配置組件套件，可用于優化超高帶寬應用中的測量性能。套件包括衰減器、適配器、DC 模塊、電源分路器、清潔棉簽、色帶、S 參數和文檔。

• 套件和電纜包括 USB 存儲條中的 S 參數文件和文檔

• 套件包括信號路徑標記附件

• 套件包括清潔棉簽以用于正確維護敏感 RF 組件

檢定為 DPO7RFK1-1.85?mm 的衰減器套件

檢定為 DPO7RFK2-Extended 1.85?mm 的衰減器/適配器套件。

DPO7RFK3-1.85?mm 相差校正套件。

臺式或機架安裝

DPO70000SX 示波器同樣適用于臺式機和機架安裝，并輔以大量的要素，滿足特定環境的需求。

UltraSync 電纜分為 1?米和 2?米兩種長度，配置起來非常靈活。默認的 1?米電纜適合典型的均勻堆疊儀器的兩臺配置和四臺配置。更長的電纜可以使多臺示波器以相互垂直的方式操作，或在 DUT 周?chē)鎸γ娌僮?。電纜長度可以混合，滿足應用需求，并作為一個系統校正時延，提供精密的通道間時間對準。

儀器箱中包括多處凹槽，可以裝入支腳，多臺堆疊設備在機械上相互支撐，增加了穩定性。這種功能還適用于倒裝堆疊配置及包括 OM4000 光接收機的混合堆棧。示波器包括螺紋孔，在特定組合“鎖”在一起時用于用戶提供的側面支架。

如果需要，DPO70000SX 設備甚至可以反相操作，以縮短如圖所示的 OMA 接收器連接距離。

機架環境

DPO70000SX 機架安裝套件是一個直接連接到儀器的托架。除 3U 儀器外，托架占用 1U 機架高度，并為儀器保留一條冷卻通道。機架安裝套件還提供重載搬運把手，用于將儀器運到機架環境以外的地方。

機架安裝套件允許垂直安裝或倒裝多臺示波器，最大限度地縮短輸入電纜長度，就像堆疊在工作臺上一樣。

DPO70000SX 機架安裝托架還可以裝一塊前面安裝的固態硬盤 (SSD)，在機架環境中方便地使用儀器海量存儲功能。

技術數據

除另行說明外，所有技術規格都有保證。除另行說明外，所有技術規范適用于所有型號。

型號概述

垂直系統 – 模擬通道

• 輸入耦合

•


• TekConnect通道:

• 兩種模式: DC, 50歐姆到可編程端接電壓; 接地。

  端接可以連接到DC電壓：

  ≤ 1.2?VFS設置: -3.5?V ~ 3.5?V,

  > 1.2?VFS設置:0.0?V

• ATI通道:

• DC, 50?Ω。

• 輸入電阻

•


• ≤1.2?VFS?設置

• 50?Ω ±3%，18?~ 28?oC (64?~ 82?oF)

  50?Ω ±4%，5?~ 45?oC (45?oF?~ 113?oF)

• >1.2?VFS?設置

• 50?Ω ±4.4%，5?~ 45?oC (45?oF?~ 113?oF)

• ATI 通道

• 50?Ω ±3%，18?~ 28?oC

  50?Ω ±4%，5?~ 45?oC

• 靈敏度范圍

•


• TekConnect通道

• 62.5?mVFS至6?VFS

• ATI通道

• 100?mVFS?~ 300?mVFS.

• 最大輸入電壓

•


• TekConnect通道:

• ≤1.2?VFS設置：

  ±1.5?V相對于端接偏置(最大30?mA)

  ±5?V絕對最大輸入

  >1.2?VFS設置：

  ±8?V。受到最大Vterm電流及最大溫度下衰減器額定功率限制。

• ATI通道:

• ±0.75?Vpk

• 輔助通道:

• ±5.0?Vpk

• 輸入端接電壓 (VTerm) 范圍, TekConnect通道

•


• ≤1.2?VFS設置:

• -3.5?V 到 +3.5?V

• >1.2?VFS設置:

• 0?V

• 頻響容限

•


• 所有模式，BWE 開，18?oC 至 28?oC（典型值）

•


• TekConnect 通道：

• 步長設置 TekConnect 通道：77.5?mVFS、151?mVFS、302?mVFS、605?mVFS、1210?mVFS、1620?mVFS、3240?mVFS

  ±0.5?dB，DC ~ 50% 的標稱帶寬

  ±1.5?dB，50% ~ 80% 的標稱帶寬

  所有其他增益設置：

  ±1.0?dB，DC ~ 50% 的標稱帶寬

  ±2.0?dB，50% ~ 80% 的標稱帶寬

• ATI 通道：

• 所有 v/div 設置

  ±0.5?dB，DC ~ 20?GHz

  ±0.75?dB，>20?GHz ~ 30?GHz

  ±1.25?dB，>30?GHz ~ 68.5?GHz

  ±2?dB，>68.5?GHz ~ 69.5?GHz

  +2?/ -3?dB @ 70?GHz

• 帶寬限制

• 視儀器型號而定：70?GHz ~ 1?GHz, 1?GHz步長或500 MHz; 35?GHz以上5 GHz步長

  非ATI通道上在33 GHz時提供純硬件帶寬設置。ATI通道上不提供純硬件設置。

• 垂直分辨率

• 8位(采用平均時11位)

• DC增益精度

• ± 2%

• 有效位數 (典型值)。從 DC 到示波器全部帶寬的平均值。

• 70?GHz ATI 通道	4.6位 @ 250?mV FS, 200GS/s
  59?GHz ATI 通道	4.8?位 @ 250?mV FS，200GS/s
  50?GHz ATI 通道	5.0?位 @ 250?mV FS，200GS/s
  33?GHz TekConnect 通道	5.0?位 @ 500?mV FS，100GS/s
  23?GHz TekConnect 通道	5.4位 @ 500?mV FS，100GS/s
  16?GHz TekConnect 通道	5.8?位 @ 500?mV FS，100GS/s
  13?GHz TekConnect 通道	5.9?位 @ 500?mV FS，100GS/s

• 偏置范圍

•


• TekConnect通道

• 滿刻度電壓范圍	偏置范圍
  62.5?mVFS?~ 1.2?VFS	±3.4?V
  >1.2?VFS?~ 6?VFS	±6?V

• ATI通道

• 滿刻度電壓范圍	偏置范圍
  100?mVFS?~ 300?mVFS	±300?mV - (10?div × Volts/div)

• 偏置精度

•


•


• 滿刻度電壓范圍	偏置精度
  62.5?mVFS?~ 1.2?VFS?(TekConnect通道)	±(0.4% | 凈偏置 | + 0.2% | 凈偏置 – Vterm設置 | + 2.5?mV + 1% FS)
  >1.2?VFS?~ 6?VFS?(TekConnect通道)	±(0.6% | 凈偏置 | + 13.4?mV + 1% FS)
  100?mVFS?~ 300?mVFS?(ATI通道)	±(0.35% | 凈偏置 | + 2?mV + 1% FS)

• 位置范圍

• ±5?格

• 通道間串擾(通道隔離度), 典型值

• 輸入頻率范圍 (直到額定帶寬)。假設兩條通道擁有相同的標度和帶寬設置。限制適用于特定儀器的帶寬。

  ATI 型號
  指定通道	儀器頻率范圍	隔離
  ATI 通道（不同儀器中任意兩條[或多條] ATI通道之間的隔離度），要求 UltraSync	DC?至 70?GHz	70?dB
  ATI 設備中的 TekConnect 通道（通道 1?和通道 3?之間的隔離度）	直流到 33?GHz	60?dB
  TekConnect 通道到 ATI 通道（通道 1?和通道 3?到通道 2?的隔離度）	直流到 4?GHz	55?dB
  	>4?GHz 至 10?GHz	45?dB
  	>10?GHz?至 20?GHz	35?dB
  	>20?GHz?至 30?GHz	30?dB
  	>30?GHz?至 33?GHz	27?dB
  ATI 通道到 TekConnect（非 ATI）通道（通道 2?和通道 1?或 3?之間的隔離度）	直流到 3?GHz	55?dB
  	>3?GHz ~ 12?GHz	40?dB
  	>12?GHz ~ 33?GHz	30?dB
  	>33?~ 70?GHz	60?dB

  TekConnect 型號（非 ATI）
  指定通道	儀器頻率范圍	隔離
  通道 1?或 2?和通道 3?或 4?之間的隔離度	直流到 33?GHz	60?dB
  通道 1?和 2?或通道 3?和 4?之間的隔離度	直流到 2?GHz	60?dB
  	>2?至 10?GHz	42?dB
  	>10?至 20?GHz	35?dB
  	>20?至 33?GHz	30?dB

• 顯示的平均噪聲電平(DANL) (典型值)

• 6.25?mV/div (10?mV/div，ATI通道)

  500?kHz頻寬, 1?kHz RBW

  峰值檢測器, 平均后的軌跡, 輸入端接

  DC-500?MHz? 500?MHz - 20?GHz? 20?GHz - 70?GHz

  ≤ -145?dBm/Hz? ≤ -155?dBm/Hz? ≤ -150?dBm/Hz

  29?dB NF? 19?dB NF? 24?dB NF

• 信噪比動態范圍(典型值)

•


• TekConnect通道

• 3?dBm輸入 @ 1?GHz, 100?mV/div? CF 1?GHz, 50?MHz頻寬, 1?kHz RBW, 距中心+20?MHz

  -102?dB

• ATI通道

• -7.5?dBm輸入 @ 65?GHz, 30?mV/div? CF 65?GHz, 50?MHz頻寬, 1?kHz RBW, 距中心+20?MHz

  -95?dB

• 相位噪聲(典型值)

• 30?mV/div, 輸入信號90%滿刻度

  ?	10?kHz	100?kHz	1?MHz	10?MHz
  1?GHz	-113?dBc/Hz	-120?dBc/Hz	-133?dBc/Hz	-139?dBc/Hz
  12.5?GHz	-95?dBc/Hz	-98?dBc/Hz	-127?dBc/Hz	-139?dBc/Hz
  40?GHz	-86?dBc/Hz	-89?dBc/Hz	-110?dBc/Hz	-132?dBc/Hz
  60?GHz	-82?dBc/Hz	-87?dBc/Hz	-110?dBc/Hz	-125?dBc/Hz

• 2階/3階諧波失真

• 6.25?mV/div (10?mV/div，ATI通道)

  輸入信號-26?dBm (-22?dBm，ATI通道)

• TekConnect通道

• 基礎	第2	第3
  1?GHz	≤ -60?dBc	≤ -55?dBc
  500?MHz - 10?GHz	≤ -55?dBc	≤ -50?dBc
  10?GHz-16.5?GHz	≤ -45?dBc	≤ -50?dBc

• ATI通道

• 1?GHz	≤ -60?dBc	≤ -50?dBc
  500?MHz - 10?GHz	≤ -60?dBc	≤ -45?dBc
  10?GHz - 25?GHz	≤ -50?dBc	≤ -50?dBc
  25?GHz - 35?GHz	≤ -40?dBc	≤ -50?dBc

• 2音調3階階互調制偵聽TOI (典型值)

•


• TekConnect通道

• 200?mV/div, 3?dBm輸入/音調? 2.598?GHz 和 2.602?GHz? 20?MHz頻寬, 100?kHz RBW

  +30?dBm

• ATI通道

• 30?mV/div, -15?dBm輸入/音調? 64.998?GHz 和 65.002?GHz? 20?MHz頻寬100 kHz RBW

  +10?dBm

• 2?Tone 3?<6820/階互調制失真(典型值)

• 6.25?mV/div (10?mV/div，ATI通道)

  -34?dBm輸入/音調 (-29?dBm輸入/音調，ATI通道)

  10?MHz隔離度, 50?MHz頻寬, 100?kHz RBW

  TekConnect? 10?MHz - 33?GHz	≤ -45?dBc
  ATI通道? 10?MHz - 65?GHz	≤ -40?dBc

• SFDR（典型值）

• TekConnect通道? CF 2.5?GHz, 頻寬5 GHz, 100?kHz RBW, 50?mV/div? 輸入-8?dBm @ 1?GHz	≤ -65?dBc
  ATI通道? CF 65?GHz, 頻寬6 GHz, 100?kHz RBW, 30?mV/div? 輸入-12?dBm @ 62?GHz - 68?GHz任意頻率	≤ -55?dBc

• 其他雜散響應 (典型值)

• 6.25?mV/div (10?mV/div，ATI通道)

  輸入信號-26?dBm (-22?dBm，ATI通道)

  在SPC, 啟用EENOB后

• 交織鏡頻(所有通道)

• 雜散頻率= N(12.5?GHz) +-Fin, N 從 1?到 5?

  ≤ -40dBc

• ATI通道鏡頻

• 雜散頻率= 37.5?GHz + Fin，對Fin DC-37.5?GHz? 37.5?GHz – Fin，對Fin 37.5?GHz ~ 70?GHz

  ≤ -30dBc

• 殘余響應

• 輸入端接時

  6.25?mV/div (10?mV/div，ATI通道)

  在SPC, 啟用EENOB后

  TekConnect通道? 12.5?GHz 和 25?GHz時例外	≤ -75?dBm? ≤ -60?dBm
  ATI通道? 12.5?GHz、25?GHz、37.5?GHz和50 GHz時例外	≤ -75?dBm? ≤ -60?dBm

• 輸入VSWR (典型值)

•


• TekConnect通道≤ 1.2?Vfs設置

• DC - 17?GHz? 17?GH - 20?GHz? 20?GHz - 33?GHz

  1.4:1?? 1.6:1?? 2.0:1?

• TekConnect通道>1.2?Vfs設置

• DC - 17?GHz? 17?GHz - 33?GHz

  1.4:1?? 2.0:1?

• ATI通道

• DC - 20?GHz? 20?GHz - 33?GHz? 33?GHz - 70?GHz

  1.5:1?? 1.8:1?? 2.6:1?

水平系統

• 時基精度

• ±0.8?x 10-6（第一年內），第一年后 ±0.3?x 10?-6老化/年，工作溫度 23°C ±5°C（預熱 30?分鐘后）。

  典型值：調節后 ±0.1?x 10-6初始精度。

• 時基延遲時間范圍

• –5.0?ks 至 1.0?ks

• 采樣時鐘抖動（典型值）

•


• ATI通道

• <10?μs持續時間: <65?fsRMS

• TekConnect通道

• <10?μs持續時間: <100?fsRMS

• 觸發抖動（典型值）

• 使用增強觸發位置時10?fs。

• 時間/格設置

•


• ATI通道（僅限采樣率200 GS/s）

• Max RT設置： 500?μs/div（1G RL，50XL選項）

  Min RT設置：25?ps/div

  Max IT設置： 250?μs/div（1G RL，50XL選項）

  Min IT設置： 500?fs/div

• TekConnect通道1（最高采樣率100 GS/s時）

• Max RT設置： 1?ms/div（1G RL，50XL選項）

  Min RT設置：50?ps/div

  Max IT設置： 10?μs/div（1G RL，50XL選項）

  Min IT設置： 500?fs/div

1TekConnect通道采樣率可下降到3.125次采樣/秒，導致最大RT設置6.55?Ms/div，記錄長度205 M（需要250 M或者更高的RL，20XL選項）

• 通道間延遲, BWE (典型值)

• ≤ 500?fs，相同儀器內任意兩條通道之間，任意增益設置，25?°C ±5?°C，在進行任何用戶調節前。 手動調節，10? fs最低分辨率。 5?°C和45?°C時額定值線笥下降到≤ 1.5?ps。

• 通道偏移穩定性，UltraSync（典型）

• 25?℃ ±5?℃時任意增益設置下任意兩條通道間≤ 250?fsRMS。5?℃和45?℃時線性下降到≤ 3?ps。

• 通道間時滯范圍

• ±75?ns

采集系統

• 觸發靈敏度（典型值）

•


• 內部 DC 耦合

• A事件觸發，B事件觸發

  ≤ 5%FS，DC ~ 50?MHz? ≤ 7.5%FS@5?GHz? ≤ 10%FS@10?GHz? ≤ 15%FS@15?GHz? ≤ 35%FS@20?GHz? ≤ 50%FS @ 25?GHz

• 輔助輸入 50?Ω（外部觸發）

• 輔助輸入	100?mVpp，DC ~ 1?GHz? 175?mVpp@4?GHz? 225?mVpp@8?GHz? 325?mVpp@10?GHz? 800?mVpp@12?GHz

• 邊沿觸發靈敏度，非DC耦合模式（典型值）

• 所有源, 正或負邊沿, 垂直標度設置 ≥10?mV/div和≤1?V/div

•


• 觸發耦合	靈敏度
  噪聲抑制	15%FS，DC ~ 50?MHz? 22.5% @ 5?GHz? 30%FS @ 10?GHz? 45%FS @ 15?GHz? 100%FS @ 20?GHz
  AC	與頻率> 100?Hz的DC耦合極限相同, 衰減信號<100?Hz
  HF REJ	與頻率< 20?kHz的DC耦合極限相同, 衰減信號 > 20?kHz
  LF REJ	與頻率> 200?kHz的DC耦合極限相同, 衰減信號 < 200?kHz
  RF	最小粘滯值/高靈敏度
  	A TRIG TekConnect 2.5% FS，DC ~ 50?MHz? 2.5% FS @ 5?GHz? 2.5% FS @ 10?GHz? 5% FS @ 15?GHz? 7.5% FS @ 20?GHz? 12.5% FS @ 25?GHz
  	B TRIG TekConnect 2.5% FS，DC ~ 50?MHz? 2.5% FS @ 5?GHz? 2.5% FS @ 10?GHz? 5% FS @ 15?GHz? 7.5% FS @ 20?GHz? 20% FS @ 25?GHz
  	A TRIG ATI 2.5% FS，DC ~ 50?MHz? 2.5% FS @ 5?GHz? 2.5% FS @ 10?GHz? 5% FS @ 15?GHz? 10% FS @ 20?GHz? 22.5% FS @ 25?GHz
  	B TRIG ATI 2.5% FS，DC ~ 50?MHz? 2.5% FS @ 5?GHz? 2.5% FS @ 10?GHz? 5% FS @ 15?GHz? 10% FS @ 20?GHz? 22.5% FS @ 25?GHz

• A 事件和延遲的 B 事件觸發類型

•


•


• 獨立式儀器	DPO73304SX DPO72304SX DPO71604SX DPO71304SX	DPO77002SX DPO75902SX DPO75002SX
  觸發類型	TekConnect 通道	ATI 通道	TekConnect 通道
  邊沿	X	X	X
  毛刺	X	X	X
  寬度	X	X	X
  欠幅脈沖	X	X	X
  串行 (8b10b)	X	X	X
  窗口	X	X	X
  超時	X	X	X
  周期/頻率	X	X	X
  包絡(luò )	X	X	X
  跳變	X	X	X
  邏輯碼型	X		X
  建立時間/保持時間	X		X
  邏輯狀態	X

  多臺配置	DPO73304SX DPO72304SX DPO71604SX DPO71304SX	DPO77002SX DPO75902SX DPO75002SX
  觸發類型	TekConnect 通道	ATI 通道	TekConnect 通道
  邊沿	X	X	X
  毛刺	X	X	X
  寬度	X	X	X

• 主要觸發模式

• 自動、正常、單次

• 觸發序列

• 主觸發、時間延遲、事件延遲、按時間復位、按狀態復位、按跳變復位。 所有順序可以包括觸發事件后單獨的水平延遲，以定位采集時間窗口

• 觸發耦合

• DC, AC (衰減<100?Hz)

  HF Rej (衰減>20?kHz)

  LF Rej (衰減<200?kHz)

  噪聲抑制（降低靈敏度）

  RF耦合(最大工作頻率時提高觸發靈敏度和帶寬)

• 可變A事件觸發釋抑范圍

• 250?ns ~ 12?s + 隨機觸發釋抑

• 觸發電平或門限范圍

•


•


• 觸發源	范圍
  Ch1, 2, 3或4	滿刻度
  輔助輸入	±3.65?V
  工頻	0?V, 不能設置

• 增強觸發

• 增強觸發可校正觸發路徑與采集的數據路徑之間的時間差（碼型觸發除外，它支持與 A 事件和 B 事件有關的所有 Pinpoint 觸發類型）；默認開啟（用戶可以選擇）；在 FastAcq 模式中不能使用。

• 線路觸發

• 在供電系統工頻信號上觸發， 電平固定在 0?V。

• 串行碼型觸發

• 所有 70000SX 型號。要求選項 ST14G

• 可視觸發

• 要求選項 VET

• 最大區域數量

• 8

• 區域形狀

• 矩形、三角形、梯形、六邊形、用戶定義的擁有 >40?個頂點的形狀）

• 兼容性

• 可視觸發限定技術兼容所有觸發類型和所有觸發順序

• 觸發類型

• 觸發類型	說明
  8b/10b	在 8b10b 總線上觸發，最高 160?位。
  64b/66b	在 64b/66b 總線上觸發，最高 132?位。
  I2C	觸發開始、重復開始、停止、丟失確認、地址（7?位或 10?位）、數據或地址和數據。
  SPI	在 SS 或數據上觸發。
  PCIe	在 PCIe 總線上觸發。
  USB	在 USB 總線上觸發。
  CAN	觸發幀開始、幀類型、標識符、數據、幀結束、丟失確認、位填充錯誤。
  LIN	觸發同步、標識符、數據、ID 和數據、喚醒幀、睡眠幀、錯誤。
  FlexRay	觸發幀開始、指示器位、循環數、標頭字段、標識符、數據、幀結束、錯誤。
  RS-232/422/485/UART	觸發開始位、包尾、數據和奇偶性錯誤。
  MIL-STD-1553?	在 MIL-STD-1553?總線上觸發。
  10/100BASE-T 以太網	在 10/100BASE-T 以太網總線上觸發。
  邊沿	觸發任何通道或前面板輔助輸入上的正斜率或負斜率。耦合包括 DC、AC、噪聲抑制、HF 抑制、LF 抑制和 RF 耦合。
  頻率/周期	觸發在位于或超過可以選擇的時間極限時以相同斜率越過門限兩次的事件。斜率可以是正、負或任一。
  毛刺	觸發或抑制正極、負極或任意極性的毛刺。最小毛刺寬度為 40?ps（典型值），重新準備時間為 50?ps（<5?ns間隔），間隔大于 5?ns 時為 75?ps。
  碼型	當碼型在指定時間內變成假或保持為真時觸發。為四條輸入通道指定的碼型(AND, OR, NAND, NOR)。
  欠幅脈沖	在一個脈沖越過一個閾值，但在再次越過第一個閾值前未能越過第二個閾值時觸發采集?？梢愿鶕r(shí)間或邏輯判定事件。最小欠幅脈沖寬度為40 ps (典型值)，重新準備時間為50 ps
  串行觸發 (8b10b)	在 8b10b 編碼數據和通用 NRZ 串行數據上觸發，最高 160?位
  建立時間/保持時間	當任意兩條輸入通道中存在的時鐘和數據之間的建立時間和保持時間超過門限時觸發。
  狀態	通道 4?上邊沿時鐘輸入的通道(1, 2, 3)的任何邏輯碼型。觸發上升時鐘沿或下降時鐘沿。
  超時	當事件在指定時間內一直保持高、低或高低時觸發?？梢詮?300?ps 開始選擇。
  跳變	在脈沖邊沿速率時觸發 當事件在指定時間內一直保持高、低或高低時觸發?？蓮?300?ps 中選擇。 快于或慢于指定速率時觸發。斜率可以為正、負或正負。
  寬度	在正脈沖或負脈沖的寬度落在或超過可以選擇的時間極限范圍時觸發(小至 40?ps)。
  窗口	當事件進入或退出用戶可調節的兩個門限定義的一個窗口時觸發?？梢愿鶕r(shí)間或邏輯判定事件。
  可視觸發	在滿足可視觸發表達式時觸發。
  包絡(luò )	判定標準適用于邊沿觸發、毛刺觸發、寬度觸發或欠幅脈沖觸發，從而在檢測到的調制載波的包絡(luò )上執行該觸發類型。載頻250 MHz ~ 15?GHz.最小突發寬度<20?ns, 突發間最大間隙 <20?ns。

波形分析

• 波形處理/數學運算

•


• 代數表達式

• 定義廣泛的代數表達式，包括波形、標量、用戶可調節變量和參數測量結果，例如 (Integral (CH1 ? Mean(CH1)) × 1.414?× VAR1)

• 算術

• 波形和標量的加、減、乘、除

• 濾波函數

• 用戶可以定義濾波器。 用戶可指定包含濾波系數的濾波器文件。 提供了多個示例濾波器文件

• 頻域函數

• 頻譜幅度和相位、實部和虛部

• 模板功能

• 使用采樣波形生成波形數據庫像素圖。 可以定義樣點數

• 數學函數

• 平均、倒數、積分、微分、平方根、指數、Log 10、Log e、Abs、Ceiling、Floor、Min、Max、Sin、Cos、Tan、ASin、ACos、ATan、Sinh、Cosh、Tanh

• 關系運算

• >、<、≥、≤、==、!= 比較的布爾結果

• 垂直單位

• 幅度： 線性、dB、dBm 相位： 度、弧度、群時延 IRE 和 mV 單位

• 窗口函數

• 矩形、Hamming、Hanning、Kaiser-Bessel、Blackman-Harris、Gaussian、Flattop2、泰克指數

• 使用數學插入式接口的自定義函數

• 提供的接口支持用戶在 MATLAB 或 Visual Studio 中創(chuàng )建自己的自定義數學函數

顯示器系統

• 色彩模式

• 正常、綠色、灰色、溫度、光譜和用戶定義

• 格式

• YT、XY、XYZ

• 顯示器分辨率

• 1024?水平 × 768?垂直像素 (XGA)

• 顯示器類型

• 6.5英寸液晶活動矩陣彩色顯示器，帶電容性觸摸屏

• 水平格數

• 10?

• 垂直格數

• 10?

• 波形樣式

• 矢量、點狀、可變余暉、無限余暉

計算機系統和外設

• 操作系統

• Microsoft Windows 10?Enterprise IoT Edition

• CPU

• INTEL CORE I7-4790?S，3.2?GHz，四核

• 系統內存

• 32?GB

• 固態硬盤

• 可移動硬盤，≥900?GB容量

• 鼠標

• 光學滾輪鼠標，USB 接口

• 鍵盤

• USB 接口

輸入-輸出端口

• 輔助觸發輸入特點和范圍

• 50?Ω, ±5?V (DC + 峰值AC)

• 輔助輸出邏輯極性和功能

• 默認輸出是A 觸發低真 (A 觸發事件發生時負邊沿)。 您還可以把輸出編程為A 觸發高真、B 觸發低或高真、失效、強制高和強制低。

• 快速邊沿輸出步進幅度和偏置

• 1200?mV差分到100?Ω負載，-300?mV共模。

• 外部參考輸入頻率

• 10?MHz, 100?MHz, 12.5?GHz

  儀器掃描10?MHz或100?MHz。在單獨的SMA輸入上支持12.5?GHz。

• 12.5?GHz時鐘輸入

• 1.3?Vp-p?(6?dBm)

• B, C, D 12.5?GHz時鐘輸出 (UltraSync)

• 1.3?Vp-p?(6?dBm)

• 內部參考輸出電壓(典型值)

•


• 10?MHz Vout峰峰值

• > 800?mV峰峰值，50?Ω

  > 1.6?V峰峰值，1?MΩ (內部AC耦合)。

• 輸入和輸出端口

•


• DVI-D視頻端口

• 孔工數字可視接口(DVI-D)兼容端口

• VGA端口

• 孔式視頻圖形陣列(VGA)兼容端口

• DisplayPort

• 兩個連接器(主, 從)提供了數字顯示接口

• PCIe

• PCIe端口配置多臺系統

• 觸發

• UltraSync觸發總線

• 鍵盤和鼠標端口

• 儀器兼容PS-2，在連接時必須斷電

• LAN端口

• 兩個RJ-45連接器（LAN1，LAN2），支持10BASE-T、100BASE-TX和千兆位以太網

• 外部音頻端口

• 外部音頻插孔，用于麥克風輸入和工頻輸出

• USB 端口

• 4個前面板USB 2.0連接器

  4個后面板USB 3.0/USB 2.0連接器

  一個后面板USB設備連接器

數據存儲技術數據

• 非易失性?xún)却姹Ａ魰r(shí)間（典型值）

• >20年

• 固態硬盤

• 波形和設置存儲在固態硬盤中。

  固態硬盤是≥900?GB固態硬盤(可拆卸)。

電源

• 功耗

• <980?W, 單臺儀器, 最大值

  ≤780?W, 單臺(典型值)

• 源電壓和頻率

• 100?V ~ 240?VRMS, 50/60?Hz

  115?V ±10%, 400?Hz

  CAT II

Mechanical specifications

• 外觀尺寸

•


• DPO70000SX型號

• 157毫米(6.0英寸)高? 452毫米(17.8英寸)寬? 553毫米(21.8英寸)厚

• DPO70000SX型號，機架安裝配置

• 177毫米(7.0英寸)高? 440毫米(19.75英寸)寬? 523毫米(20.6英寸)厚(從機架安裝耳到儀器背面)

• 重量

•


• DPO70000SX型號

• 19?千克 (42磅)，僅示波器

• 冷卻

•


• 要求間隙

• 風扇強制空氣流通，沒有空氣過濾器
  頂部	0毫米(0英寸)
  底部	最低6.35毫米(0.25英寸)或在站在支腳上時0毫米(0英寸)，支架向下滑
  左側	76毫米(3英寸)
  右側	76毫米(3英寸)
  后面	后天面支腳上0毫米(0英寸)

環境技術數據

• 溫度

•


• 工作

• +5?℃ 到 +45?℃

• 非工作

• -20?℃ 到 +60?℃

• 濕度

•


• 工作

• 8% ~ 80%相對濕度， +32?°C (+90?°F)及以下時

  5% ~ 45%相對濕度，+32?°C (+90?°F)以上到+45?°C (+113?°F)時，無冷凝，受到+29.4?°C (+85?°F)的最大濕球溫度限制 (+45?°C (+113?°F)時相對濕度下降到32%)

• 非工作

• 5% ~ 95相對濕度， +30?°C (+86?°F)以下時；

  5% ~ 45%相對濕度， +30?°C (+86?°F)到+60?°C (+140?°F)時，無冷凝，受到+29.4?°C (+85?°F)的最大濕球溫度限制( +60?°C (+140?°F)時相對濕度下降到11%)

• 海拔高度

•


• 工作

• 最高3,000米

• 非工作

• 最高12,000米

泰克DPO70000SX ATI 高性能示波器
