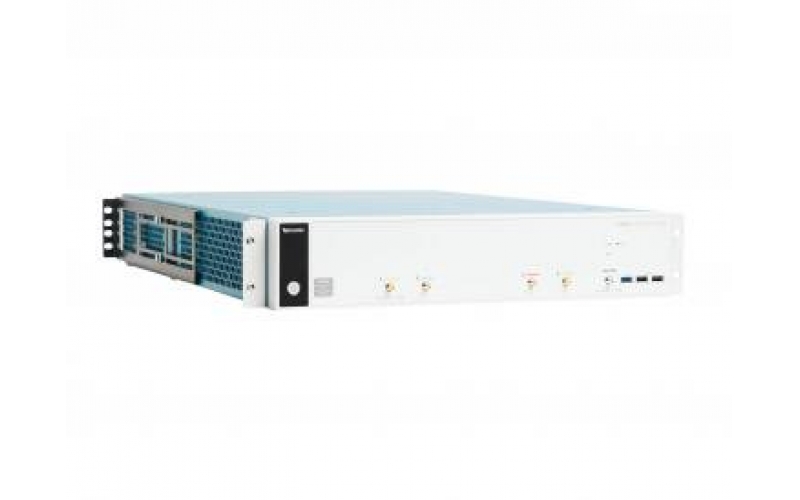

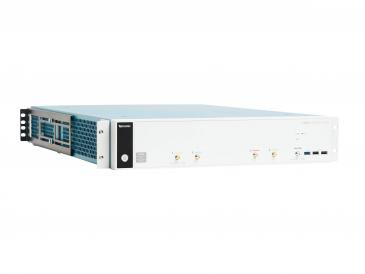

泰克6 系列緊湊型數字化儀

用數字說話

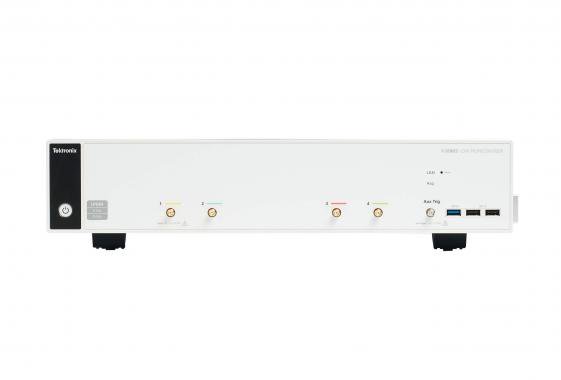

輸入通道

• 4?個 SMA 輸入

• 每個 SMA 輸入都支持模擬、頻譜(使用 DDC)或同時支持兩者

每條通道的性能

• 采樣率: 25?GS/s

• 帶寬: DC ~ 8?GHz (選配)

• 垂直分辨率: 12?位 ADC

• 實時 2?GHz DDC (選配)

• 記錄長度: 125?M 點 (標配), 250?M 點 (選配)

• 同類最低的噪聲

• 同類最高的 ENOB

• 同類最優秀的通道間隔離度

實時數字下變頻器 (DDC)

• 已獲專利的時域和頻域單獨控制功能

• 高達 2?GHz 捕獲帶寬 (選配)

• IQ 數據傳送到 PC 進行分析 (選配)

• 頻率相對于時間關系圖、相位相對于時間關系圖、幅度相對于時間關系圖 (選配)

杰出的低噪聲、垂直分辨率和精度

• 全新 TEK061 前端 ASICs 實現了低輸入噪聲

• 噪聲 @ 1mV/div: 54.8?uV @ 1?GHz

• 輸入范圍: 10mV ~ 10?V 滿刻度

• DC 增益精度: +/-1.0%, 在所有 >1?mV/div 的增益設置下

• 有效位數(ENOB):

• 8.2?位 @ 1?GHz

• 7.6?位 @ 2.5?GHz

• 7.25?位 @ 4?GHz

• 6.8?位 @ 6?GHz

• 6.5?位 @ 8?GHz

遠程通信和連接

• 以太網 10/100/1000?端口

• USB 3.0?設備端口 (USBTMC)，高達 800?Mb/s

• LXI 1.5?認證 (VXI-11)

• 使用 e*Scope 簡便地實現遠程訪問，只需在瀏覽器中輸入儀器的 IP 地址。

• 屢獲大獎的用戶界面

• 驅動程序: IVI-C, IVI-COM, LabVIEW

• 支持 VISA, MATLAB, Python, C/C++/C#, 套接字

測量分析

• 36?種標準測量

• 抖動測量 (選配)

• DDR 測量 (選配)

• 功率測量 (選配)

操作系統

• 封閉 Linux 嵌入式操作系統 (標配)

安全和解密 (選項 6-SEC)

• 密碼保護所有用戶可接入的端口

• 給模數轉換器上鎖，防止在儀器上存儲用戶數據

• 滿足頂級機密和高安全環境需求

外觀尺寸

• 2U (3.5?英寸/89?mm) 高，開箱即可裝入機架 (標配)

• 17?英寸(432?mm) 寬

• 適合標準 24?- 32?英寸(610?- 813?mm) 機架

• 機架環境中左右通風

6?系列家族

6?系列緊湊型數字化儀模數轉換器(LPD64)是同類產品中所有通道上性能最高的模數轉換器。這種高速模數轉換器既擁有模數轉換器的功能，又擁有示波器的處理能力，采用的硬件平臺與 6?系列 MSO 類似。

許多研發工程師需要把其代碼、測試工作和平臺性能轉移到制造和自動化環節，對他們來說，從 6?系列 MSO 臺式示波器遷移到緊湊型數字化儀模數轉換器變得異常簡便。這兩種產品支持相同的用戶界面、遠程功能、性能特點和編程后端，以便讓遷移過程變得盡可能簡單便捷。不需重寫測試例程和開發測試周期代碼！

如需進一步了解 6?系列臺式 MSO 的功能，包括屢獲大獎的用戶體驗和各種分析軟件選項，請參閱 6?系列 MSO 產品技術資料：www.tek.com/6SeriesMSO。

緊湊型數字化儀

6?系列緊湊型數字化儀模數轉換器在相同的 2U 空間中把泰克TEK049 ASIC 的數量提高了一倍，擴展了 5?系列 MSO 緊湊型數字化儀的性能?，F在在所有通道上實現了 25GS/s 采樣率及高達 8GHz 帶寬緊湊型數字化儀用戶現在可以在相同的機架空間中選擇超高通道數或超高性能。

如需進一步了解臺式 5?系列 MSO 緊湊型數字化儀的功能，請參閱產品技術資料：www.tek.com/MSO58LP

兩臺 6?系列緊湊型數字化儀模數轉換器(左)和兩臺 5?系列 MSO 緊湊型數字化儀示波器(右)

物理學機器診斷

物理學一直在物質和能量方面引領世界發展，找到各種全新的令人激動的科學發現。這些試驗要求更高精度、準確度、性能和密度的模數轉換器和示波器來監測目標測試點。6?系列緊湊型數字化儀模數轉換器提供了業界領先的性能、小巧的外觀、泰克倍受信賴的可靠性、簡便的遠程訪問能力、屢獲大獎的用戶界面，滿足了這些要求。

常用物理領域

• 高能 (粒子) 物理

• 核物理

• 原子、分子和光物理

• 凝聚態物質

研究實驗室中要求單次事件或快速重復監測的研究領域；光多普勒測速(PDV)、VISAR、氣槍、光譜學、加速器等試驗。其中許多試驗是診斷試驗，要驗證多普勒位移、相位對準、差頻、轉向對準或幅度。使用可靠的高性能設備完成這些操作對長期成功至關重要。

每條通道上的性能

打開多條模數轉換器通道，然后想知道采樣率、記錄長度或帶寬是多少，是不是覺得很麻煩？6?系列緊湊型數字化儀模數轉換器在每條通道上一直提供業界領先的性能。沒有下降！

主要性能特點：

• 所有通道上 25?GS/s

• 所有通道上 DC ~ 8?GHz

• 所有通道上高達 250?M 樣點

• 所有通道上高達 2?GHz RF DDC 捕獲帶寬

• 所有通道都安放在 2U 機架的模數轉換器中

• 12?位模數轉換器

• 低噪聲同類最佳

• 有效位數同類最佳

• 通道隔離度(串擾)同類最佳

頻譜視圖

直觀的頻譜分析儀控制功能如中心頻率、頻寬和解析帶寬 (RBW) 獨立于時域控制功能，可以簡便地進行設置，實現頻域分析。頻譜視圖適用于每個模擬輸入，支持多通道混合域分析。

在頻域中查看一個或多個信號，通?？梢愿?jiǎn)便地調試問題。示波器和模數轉換器幾十年前就有基于數學的 FFT，以滿足這一需求。然而，FFTs 出名地難用，因為它們采用相同的采集系統，提供了模擬時域視圖。在為模擬視圖優化采集設置時，頻域視圖并不是您所想要的。在獲得想要的頻域視圖時，您的模擬視圖不是自己想要的。在基于數學的 FFTs 中，幾乎沒有可能同時在兩個域中都獲得優化的視圖。

頻譜視圖改變了這一切。在每個輸入背后，泰克已獲專利的技術為時域提供了一個壓縮器，為頻域提供了一個數字下變頻器。兩條不同的采集路徑可以同時觀察輸入信號的時域視圖和頻域視圖，并為每個域提供獨立的采集設置。其他制造商提供了各種“頻譜分析”套件，雖然聲稱使用簡便，但實際上都有上述局限性。只有頻譜視圖既提供了杰出的易用性，又能夠同時在兩個域中實現優化的視圖。

可以使用所有泰克 5?系列和 6?系列產品上標配的各種編程命令和 API 接口，從 6?系列緊湊型數字化儀簡便地傳送波形和 IQ 數據。

泰克 TEK049 ASIC 擁有一條已獲專利的信號路徑，可以把信號從 ADC 傳送到傳統壓縮器(示波器)和數字下變頻器(DDC - RF)，獨立控制時域和頻域。

性能背后

泰克設計的 TEK049 ASIC 包含 12?位模數轉換器(ADCs)，提供的分辨率比傳統 8?位 ADC 高 16?倍。TEK049 與泰克全新 TEK061 前端放大器配套使用，擁有業界領先的低噪聲，實現了最佳信號保真度，可以以高分辨率捕獲小信號。

全新前端放大器實現了同類最低的噪聲

噪聲是能夠在高速小信號上查看精細信號細節的一個關鍵因素。測量系統固有的噪聲越高，能看到的實際信號細節越少。在垂直設置值設為高靈敏度(如 ≤ 10?mV/div)，以查看高速總線拓撲中普遍存在的小信號時，這在模數轉換器上變得更加關鍵。6?系列緊湊型數字化儀擁有全新前端 ASIC —— TEK061，在最高的靈敏度設置下實現了突破性的噪聲性能。

此外，新的 High Res 模式根據選擇的采樣率，應用獨特的基于硬件的有限脈沖響應 (FIR) 濾波器。FIR 濾波器針對該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，從模數轉換器放大器和 ADC 中消除噪聲。High Res 模式一直提供最低 12?位的垂直分辨率，在 ≤ 625MS/s 采樣率及 200MHz 帶寬時，一直擴展到 16?位垂直分辨率。

輕松實現遠程控制

在測試機架中對 6?系列緊湊型數字化儀模數轉換器進行編程并簡便地進行遠程控制，變得異常簡便。

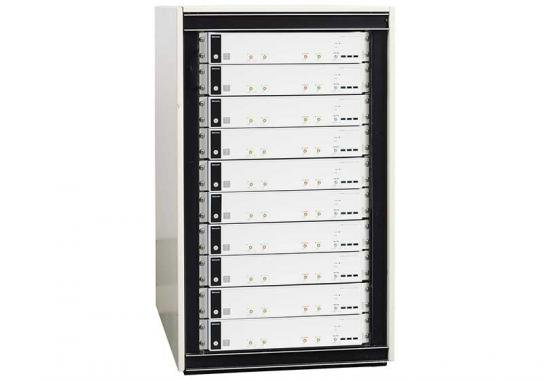

自動測試設備和多通道系統要求強大的編程功能，通常受到機架空間限制和/或速度限制。6?系列緊湊型數字化儀模數轉換器把 4?條高性能 25?GS/s 通道放到僅 2?個機架單位中，可以隨時安裝到機架里。每個輸入可以作為一條精密模擬通道和/或頻譜通道，擁有多個遠程接口，可以通過 1000Base-T 以太網或 Super Speed USB 3.0?端口傳送到本地 PC 進一步進行分析。由于支持各種編程語言和 GitHub 庫，可以通過多種方式把全新模數轉換器集成到測試機架中。

主要遠程訪問功能包括：

• 2?個機架高（3.5?英寸）且帶機架固定架

• 使用網絡(luò )瀏覽器簡便地進行遠程訪問和控制

• LXI 1.5?認證 (VXI-11)

• 以太網和 USB 3.0?(USBTMC) 設備端口，高達 800Mbps 傳送速率

• 程序員手冊，含 1000?多條 VISA 命令

• 編程支持：IVI-C, IVI-COM, MATLAB, LabView, Python, VISA, Sockets 等

• Tektronix GitHub 編程實例 (https://github.com/tektronix/Programmatic-Control-Examples)

在瀏覽器中使用 e*Scope 簡便地進行遠程控制，如 Chrome、Firefox 或 Edge

e*Scope 提供了一種簡便的遠程查看方式，可以使用標準網絡(luò )瀏覽器，通過網絡(luò )連接控制 5?系列或 6?系列示波器或模數轉換器，其方式與現場操作一模一樣。只需在現代瀏覽器中輸入儀器 IP 地址，就會(huì )顯示 LXI 登錄頁面，然后選擇 Instrument Control 進入e*scope。它不需要驅動程序，與瀏覽器自動契合，就像連接儀器屏幕或連接監視器一樣。它速度快，反應快，特別適合一臺或多臺儀器查看數據。

在監視器上平鋪多個瀏覽器標簽進行查看，使用 e*Scope 在多臺儀器中簡便地實現遠程控制

同步

使用手動時延校正和輔助觸發輸入，在 200?ps 內同步多條儀器通道

在同步多臺儀器時，非常重要的一點是使儀器通道之間的時延達到最小，以實現數據定時精度。時延一般可以分成兩類：來自到模擬通道的輔助觸發的不確定度的時延，來自觸發抖動的時延。通過校準到輔助輸入的通道時延的影響，我們可以降低儀器通道與抖動之間的定時不準確度。這個過程稱為儀器時延校正。

可以在參考通道上進行時延校正，其同時把一個觸發邊沿(最好在 1Vpp 以上)輸送到多臺儀器的輔助觸發輸入及參考通道中。在一切調節完畢后，儀器到儀器通道可以位于只有幾個樣點的非常緊張的容差范圍內，并位于我們的 200ps 指標范圍內。不管是 16?通道還是 200?通道，所有數據都可以簡便同步和進行分析。

增強安全選項

選配的6-SEC 增強儀器安全功能使用密碼保護控制所有儀器 I/O 端口打開/關閉及儀器固件升級功能。此外，選項6-SEC 提供了最高的安全性，其保證內存中不會(huì )存在用戶設置或波形數據，滿足國家工業安全計劃操作手冊 (NISPOM) DoD 5220.22-M 第 8?章要求及 NISPOM 保密系統認證和認可國防安全手冊。這保證了您可以滿懷信心地把儀器帶出保安區域。

任意波形/函數發生器 (AFG)

儀器可以選配集成任意波形/函數發生器，特別適合模擬設計中的傳感器信號，或在信號中增加噪聲執行裕量測試。集成函數發生器提供了高達 50?MHz 的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正弦曲線和心電圖。AFG 可以從內部文件位置或 U 盤中加載最長 128?k 點的波形記錄。

AFG 特性兼容泰克 ArbExpress 基于 PC 的波形創(chuàng )建和編輯軟件，可以快捷方便地生成復雜的波形。

數字電壓表 (DVM) 和觸發頻率計數器

儀器含集成 4?位數字電壓表 (DVM) 和 8?位觸發頻率計數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與通用示波器相同。觸發頻率計數器提供了觸發事件非常精確的頻率讀數。

數字電壓表和觸發頻率計免費提供，在注冊產品后激活。

技術數據

除另行指明外，所有技術數據都是有保障的數據。除另行指明外，所有技術數據均適用于所有型號。

型號概況

1有保障的指標, 在 SPC 立即測試, 環境溫度每變化 5?°C 增加 2%。

2有保障的指標, 在 SPC 立即測試, 環境溫度每變化 5?°C 增加 1%。在滿標度時，有時用來與其他制造商進行對比。

垂直系統

• 輸入耦合

• 直流

• 輸入阻抗 50?Ω, DC 耦合

• 50?Ω ±3%

• 輸入靈敏度范圍

•


• 50?Ω

• 1?mV/div ~ 1?V/div，1-2-5?順序

•


• 注: 1?mV/div 是把 2?mV/div 數字放大 2?倍。

• 最大輸入電壓

• 50?Ω: 2.5?VRMS@<100?mV/div, 峰值 ≤ ±20?V (DF ≤ 6.25%)

  50?Ω: 5?VRMS@ ≥100?mV/div, 峰值 ≤ ±20?V (DF ≤ 6.25%)

• 有效位 (ENOB)，典型值

•


• 2?mV/div, High Res 模式, 50?Ω, 10?MHz 輸入, 90% 全屏

• 帶寬（軟件可升級）	ENOB
  4?GHz	5.9?
  3?GHz	6.1?
  2.5?GHz	6.2?
  2?GHz	6.35?
  1?GHz	6.8?
  500?MHz	7.2?
  350?MHz	7.4?
  250?MHz	7.5?
  200?MHz	7.75?
  20?MHz	8.8?

  ?

• 50?mV/div, High Res 模式, 50?Ω, 10?MHz 輸入, 90% 全屏

• 帶寬（軟件可升級）	ENOB
  4?GHz	7.25?
  3?GHz	7.5?
  2.5?GHz	7.6?
  2?GHz	7.8?
  1?GHz	8.2?
  500?MHz	8.5?
  350?MHz	8.8?
  250?MHz	8.9?
  200?MHz	9?
  20?MHz	9.8?

• 2?mV/div, 采樣模式, 50?Ω, 10?MHz 輸入, 90% 全屏

• 帶寬（軟件可升級）	ENOB
  8?GHz	5.1?
  7?GHz	5.3?
  6?GHz	5.5?
  5?GHz	5.65?
  4?GHz	5.9?
  3?GHz	6.05?
  2.5?GHz	6.2?
  2?GHz	6.35?
  1?GHz	6.8?
  500?MHz	7.2?
  350?MHz	7.3?
  250?MHz	7.5?
  200?MHz	7.3?
  20?MHz	7.6?

  ?

• 50?mV/div, 采樣模式, 50?Ω, 10?MHz 輸入, 90% 全屏

• 帶寬（軟件可升級）	ENOB
  8?GHz	6.5?
  7?GHz	6.6?
  6?GHz	6.8?
  5?GHz	7?
  4?GHz	7.2?
  3?GHz	7.4?
  2.5?GHz	7.6?
  2?GHz	7.7?
  1?GHz	8.2?
  500?MHz	8.4?
  350?MHz	8.7?
  250?MHz	8.8?
  200?MHz	7.8?
  20?MHz	7.9?

• DC 均衡

• 0.1?div，DC-50?Ω 模數轉換器輸入阻抗(50?Ω 端接阻抗)

  0.2?div @ 1?mV/div，DC-50?Ω 模數轉換器輸入阻抗(50?Ω 端接阻抗)

• 位置范圍

• ±5?格式

• 最大偏置范圍

•


• ?

• 輸入信號不能超過 50?? 輸入路徑的最大輸入電壓。

  V/div 設置	最大偏置范圍, 50?? 輸入
  1?mV/div - 99?mV/div	±1?V
  100?mV/div - 1?V/div	±10?V

• 偏置精度

• ±(0.005?X | 偏置 – 位置 | + DC 均衡); 偏置、位置和 DC 均衡的單位均為 V

• 帶寬選項

•


• 8?GHz 型號, 50?Ω

• 20?MHz, 200?MHz, 250?MHz, 350?MHz, 500?MHz, 1?GHz, 2?GHz, 2.5?GHz, 3?GHz, 4?GHz, 5?GHz, 6?GHz, 7?GHz, 8?GHz

• 6?GHz 型號, 50?Ω

• 20?MHz, 200?MHz, 250?MHz, 350?MHz, 500?MHz, 1?GHz, 2?GHz, 2.5?GHz, 3?GHz, 4?GHz, 5?GHz, 6?GHz

• 4?GHz 型號, 50?Ω

• 20?MHz, 200?MHz, 250?MHz, 350?MHz, 500?MHz, 1?GHz, 2?GHz, 2.5?GHz, 3?GHz, 4?GHz

• 2.5?GHz 型號, 50?Ω

• 20?MHz, 200?MHz, 250?MHz, 350?MHz, 500?MHz, 1?GHz, 2?GHz, 2.5?GHz

• 1?GHz 型號, 50?Ω

• 20?MHz, 200?MHz, 250?MHz, 350?MHz, 500?MHz, 1?GHz

• 帶寬頻響優化

• 平坦響應或階躍響應

• 隨機噪聲，RMS，典型值

•


• 50?Ω, 典型值

•


  25?GS/s, 采樣模式, RMS

  V/div		1?mV/div	2?mV/div	5?mV/div	10?mV/div	20?mV/div	50?mV/div	100?mV/div	1?V/div
  8?GHz		158?μV	158?μV	208?μV	342?μV	630?μV	1.49?mV	3.46?mV	29.7?mV
  7?GHz		141?μV	143?μV	192?μV	311?μV	562?μV	1.31?mV	3.11?mV	26.2?mV
  6?GHz		127?μV	127?μV	165?μV	274?μV	489?μV	1.18?mV	2.71?mV	23.6?mV
  5?GHz		112?μV	113?μV	149?μV	239?μV	446?μV	1.05?mV	2.42?mV	21.1?mV

  12.5?GS/s, HiRes 模式, RMS

  V/div		1?mV/div	2?mV/div	5?mV/div	10?mV/div	20?mV/div	50?mV/div	100?mV/div	1?V/div
  4?GHz		97.4?μV	98.7?μV	124?μV	192?μV	344?μV	817?μV	1.92?mV	16.3?mV
  3?GHz		82.9?μV	84?μV	105?μV	160?μV	282?μV	680?μV	1.62?mV	13.6?mV
  2.5?GHz		76.5?μV	77.5?μV	93.8?μV	144?μV	257?μV	606?μV	1.44?mV	12.1?mV
  2?GHz		68.1?μV	69.1?μV	83.6?μV	131?μV	226?μV	528?μV	1.28?mV	10.6?mV
  1?GHz		54.8?μV	51.2?μV	63.4?μV	90.9?μV	160?μV	378?μV	941?μV	7.65?mV
  500?MHz		39.7?μV	39.8?μV	48.1?μV	65.1?μV	115?μV	280?μV	666?μV	5.6?mV
  350?MHz		33.8?μV	33.5?μV	40?μV	54.8?μV	94.3?μV	217?μV	560?μV	4.35?mV
  250?MHz		30.8?μV	31.2?μV	36.1?μV	49.9?μV	80.3?μV	187?μV	482?μV	3.75?mV
  200?MHz		25.3?μV	25.4?μV	29.7?μV	44?μV	70.7?μV	165?μV	445?μV	3.3?mV
  20?MHz		8.68?μV	8.9?μV	10.4?μV	15.1?μV	27.5?μV	70.4?μV	158?μV	1.41?mV

  ?

• 串擾（通道隔離度），典型值

• ≥ -80?dB，最高 2?GHz 時

  ≥ -65?dB，最高 4?GHz 時

  ≥ -55?dB，最高 8?GHz 時

  對設置為 200?mV/div 的任意兩條通道。

水平系統

• 時基范圍

• 40?ps/div ~ 1,000?s/div

• 采樣速率范圍

• 6.25?S/s ~ 25?GS/s (實時)

  50?GS/s ~ 2.5?TS/s (插補)

• 記錄長度范圍

• 所有采集模式均為 250?M 最大記錄長度，1?k 最低記錄長度，可以按 1?個樣點遞增調節。

  標配: 125?M 點

  選項 6-RL-2: 250?M 點

• 秒/格范圍

• 記錄長度	1?K	10?K	100?K	1?M	10?M	62.5?M	125?M	250?M
  標配 125M	40?ps - 16?s	400?ps - 160?s	4?ns - 1000?s			2.5?μs - 1000?s	5?μs - 1000?s	N/A
  選項 6-RL-2: 250?M	40?ps - 16?s	400?ps - 160?s	4?ps - 1000?s			2.5?μs - 1000?s	5?μs - 1000?s	10?μs - 1000?s

• 孔徑不確定度

• 持續時間	典型抖動
  <1?μs	80?fs
  <1?ms	130?fs

• 時基精度

• ±1.0?x10-7, 在任意 ≥1?ms 時間間隔上

  說明	技術指標
  出廠容差	±12?ppb。在校準時, 25?°C 環境溫度, 在任意 ≥1?ms 間隔上
  溫度穩定性	±20?ppb，在 0?°C ~ 50?°C 整個工作范圍內，在該溫度中浸入足夠時間后。在工作溫度下測試
  晶體老化	±300?ppb。25?°C 下一年內頻率容差變化

• 時間增量測量精度

•







  ?









  ?（假定邊沿形狀根據高斯濾器響應生成）

  對于給定的儀器設置和輸入信號，計算時間增量測量精度 (DTA) 的公式（假設忽略高于奈奎斯特頻率的信號量），其中：

  SR?1= 轉換速率 (第1個邊沿) 在第 1個測量點周?chē)?/p>

  SR?2= 轉換速率（第 2?個邊沿）在第 2?個測量點周?chē)?/p>

  N = 輸入參考保障噪聲極限值 (VRMS)

  TBA = 時基精度或參考頻率誤差

  t?p= 增量時間測量持續時間(秒)

1動態噪聲是指應用一個信號時出現的噪聲(如失真或梳狀誤差)。

• 最高采樣率下的最大持續時間

• 5?ms (標配) 或 10?ms (選項 6-RL-2, 250?M 點)

• 時基延遲時間范圍

• -10?格到 5,000?s

• 時延校正范圍

• -125?ns ~ +125?ns，分辨率為 40?ps (對峰值檢測和包絡(luò )采集模式)。

  -125?ns ~ +125?ns，分辨率為 1?ps (對所有其他采集模式)。

• 模擬通道間延遲，全部帶寬，典型值

• ≤ 10?ps，對任意兩條通道，輸入阻抗設置為 50?Ω，DC 耦合，Volts/div 相等或超過 10?mV/div

觸發系統

• 觸發模式

• 自動觸發，正常觸發，單次觸發

• 觸發耦合

• DC, 高頻抑制 (衰減 > 50?kHz), 低頻抑制 (衰減 < 50?kHz), 噪聲抑制 (降低靈敏度)

• 觸發帶寬 (邊沿、脈沖和邏輯), 典型值

• 型號	觸發類型	觸發帶寬
  8?GHz	邊沿	8?GHz
  8?GHz	脈沖, 邏輯	4?GHz
  6?GHz	邊沿	6?GHz
  6?GHz	脈沖, 邏輯	4?GHz
  4?GHz, 2.5?GHz, 1?GHz:	邊沿, 脈沖, 邏輯	產品帶寬

• 邊沿類型觸發靈敏度，DC 耦合，典型值

• 路徑	范圍	技術指標
  50?? 路徑	1?mV/div ~ 9.98?mV/div	3.0?div，從 DC 到儀器帶寬
  	≥ 10?mV/div	< 1.0?div，從 DC 到儀器帶寬
  線路	90?V ~ 264?V 工頻電壓，在 50?- 60?Hz 工頻時	103.5?V ~ 126.5?V
  輔助觸發輸入		250?mVPP, DC ~ 400?MHz

• 邊沿類型觸發靈敏度, 非 DC 耦合, 典型值

• 觸發耦合	典型靈敏度
  噪聲抑制	DC 耦合極限的 2.5?倍
  高頻抑制	DC ~ 50?kHz 時 DC耦合極限的 1.0?倍衰減 50?kHz 以上的信號。
  低頻抑制	頻率超過 50?kHz 的 DC 耦合極限的 1.5?倍。衰減 50?kHz 以下的信號。

• 觸發抖動，典型值

• ≤ 1.5?psRMS，對采樣模式和邊沿類型觸發

  ≤ 7?psRMS≤ 2?psRMS，對邊沿類型觸發和 FastAcq 模式

  ≤ 40?psRMS，對非邊沿類型觸發模式

  ≤ 40?psRMS，對 AUX 觸發輸入、Sample 采集模式、邊沿觸發

  ≤ 40?psRMS，對 AUX 觸發輸入、FastAcq 采集模式、邊沿觸發

• 觸發抖動, AUX 輸入, 典型值

• ≤ 200?psRMS，對采樣模式和邊沿類型觸發

  ≤ 220?psRMS，對邊沿類型觸發和 FastAcq 模式

• 儀器之間的輔助輸入觸發時延，典型值

• 每臺儀器上 ±100?ps 抖動，<450?ps 時延時；儀器之間總抖動 <550?ps?？梢允謩?dòng)校正時延，從而使用輔助輸入的儀器之間的通道間總時延 <200ps。

  改善 ≥1?Vpp的脈沖輸入電壓的時延

• 觸發電平范圍

• 信號源	范圍
  任意通道	距屏幕中心 ±5?div
  輔助輸入觸發	±5?V
  線路	固定在線路電壓的大約 50%

  這些指標適用于邏輯閾值和脈沖閾值。

• 觸發頻率計數器

• 8?位 (產品注冊后免費)

• 觸發類型

•


• 邊沿：

• 任何通道正斜率、負斜率或任一斜率。耦合包括直流、交流、噪聲抑制、高頻抑制和低頻抑制。

• 脈寬：

• 觸發正脈寬或負脈寬?？梢杂脮r(shí)間或者邏輯值來限定事件

• 超時：

• 當事件在指定時間內一直保持高、低或高低時觸發。事件可以按邏輯判定

• 欠幅：

• 在一個脈沖超過第一個閾值，但是未能超過第二個閾值時觸發采集?？梢杂脮r(shí)間或者邏輯值來限定事件

• 窗口：

• 在事件進入、超出、保持在用戶可調節的兩個閾值確定的窗口范圍內、范圍外時觸發采集?？梢杂脮r(shí)間或者邏輯值來限定事件

• 邏輯：

• 在邏輯碼型變成真、變成假或與時鐘邊沿一致時觸發采集。為所有輸入通道指定(AND, OR, NAND, NOR) 可以定義為高、低或任意。變成真的邏輯碼型可以根據時間判定

• 建立和保持時間：

• 當任意輸入通道中存在的時鐘和數據之間的建立時間和保持時間超過閾值時觸發

• 上升/下降時間：

• 在脈沖邊沿變化速率快于或慢于指定速率時觸發。跳變沿可以為正、負或正負。事件可以按邏輯判定

• 序列：

• 觸發 B 事件 X 次，或復位 C 事件，在 A 事件后觸發 N 個事件。一般來說，A 和 B 觸發事件可以設置成任意觸發類型，有部分例外：不支持邏輯判定，如果 A 事件或 B 事件設置成建立時間和保持時間，那么另一個事件必須設置成邊沿，不支持以太網和高速 USB (480?Mbps)

• 可視觸發

• 通過掃描所有波形采集，并把它們與屏幕上的區域(幾何形狀)進行對比，來判定標準觸發。每個區域使用 In、Out 或 Don't Care 作為判定符，確定的區域沒有上限?？梢允褂萌我饨M合的可視觸發區域定義布爾表達式，進一步判定采集內存中存儲的事件。形狀含長方形、三角形、梯形、六邊形和用戶自定義形狀

• 并行總線：

• 在并行總線數據值上觸發。并行總線的長度可以是 1?~ 4?位 (從模擬通道)。支持二進制和十六進制 基數

• I2C 總線 (選項 6-SREMBD):

• 在高達 10?Mb/s 的 I2C 總線上觸發開頭、重復開頭、停止、未確認、地址 (7?位或 10?位)、數據、或地址和數據

• SPI 總線 (選項 6-SREMBD):

• 在高達 20?Mb/s 的 SPI 總線上觸發從選、空閑時間或數據(1-16?個字)

• RS-232/422/485/UART 總線 (選項 6-SRCOMP):

• 觸發開始位、包尾、數據和奇偶性錯誤，高達 15?Mb/s

• CAN 總線 (選項 6-SRAUTO):

• 在高達 1?Mb/s 的 CAN 總線上觸發幀頭、幀類型(數據、遠程、錯誤或過載)、標識符、數據、標識符和數據、幀尾、未確認和位填充錯誤

• CAN FD 總線 (選項 6-SRAUTO):

• 在高達 16?Mb/s 的 CAN FD 總線上觸發幀頭、幀類型(數據、遠程、錯誤或過載)、標識符 (標準或擴展)、數據 (1-8?字節)、標識符和數據、幀尾、錯誤 (未確認、位填充錯誤、FD 表單錯誤、任意錯誤)

• LIN 總線 (選項 6-SRAUTO):

• 在高達 1?Mb/s 的 LIN 總線上觸發同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀和錯誤

• FlexRay 總線 (選項 6-SRAUTO):

• 在高達 10?Mb/s 的 FlexRay 總線上觸發幀頭、指示符位(正常、凈荷、空、同步、啟動)、幀號、周期數、包頭字段(指示符位、標識符、凈荷長度、包頭 CRC 和周期數)、標識符、數據、標識符和數據、幀尾和錯誤

• SENT 總線 (選項 6-SRAUTOSEN)

• 觸發包頭、快速通道狀態和數據、低速通道消息號和數據及 CRC 錯誤

• SPMI 總線 (選項 6-SRPM):

• 觸發序列開始條件、復位、睡眠、關閉、喚醒、鑒權、主設備讀入、主設備寫入、寄存器讀入、寄存器寫入、擴展寄存器讀入、擴展寄存器寫入、擴展寄存器讀入長、擴展寄存器寫入長、設備描述符塊主設備讀入、設備技術符號從設備讀入、寄存器 0?寫入、傳送總線所有權、奇偶性錯誤

• USB 2.0?LS/FS/HS 總線 (選項 6-SRUSB2):

• 在高達 480?Mb/s 的 USB 總線上觸發同步、復位、暫停、恢復、包尾、令牌(地址)包、數據包、握手包、專用包、錯誤

• 以太網總線 (選項 6-SRENET):

• 在 10BASE-T 和 100BASE-TX 總線上觸發幀頭、MAC 地址、MAC Q 標簽、MAC 長度/類型、MAC 數據、IP 包頭、TCP/IPV4 數據、包尾和 FCS (CRC) 錯誤上觸發采集

• 音頻 (I2S, LJ, RJ, TDM) 總線 (選項 6-SRAUDIO):

• 在字選擇、幀同步或數據上觸發。I2S/LJ/RJ 的最大數據速率為 12.5?Mb/s。TDM 的最大數據速率是 25?Mb/s

• MIL-STD-1553?總線 (選項 6-SRAERO):

• 在 MIL-STD-1553?總線上觸發同步、命令(發送/接收位、奇偶性、子地址/模式、字數/模式數、RT 地址)、狀態 (奇偶性、消息錯誤、儀器化、服務請求、收到的廣播命令、繁忙、子系統標記、動態總線控制接受、終端標記)、數據、時間 (RT/IMG)和錯誤 (奇偶性錯誤、同步錯誤、曼徹斯特錯誤、非鄰接數據)

• ARINC 429?總線 (選項 6-SRAERO):

• 在高達 1?Mb/s 的 ARINC 429?總線上觸發字開頭、標簽、數據、標簽和數據、字結尾、錯誤(任意錯誤、奇偶性錯誤、字錯誤、間隙錯誤)。

• 觸發釋抑范圍

• 0?ns ~ 10?秒

采集系統

• 采樣

• 采集的樣點值

• 峰值檢測

• 在所有掃描速度下捕獲最窄的毛刺

• 平均

• 2?~ 10,240?個波形

• 包絡(luò )

• Min-max包絡(luò )，反映多次采集中的峰值檢測數據

• High Res

• 對每種采樣率應用唯一的有限脈沖響應 (FIR) 濾波器，對該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 的噪聲。

  High Res 模式一直提供最低 12?位的垂直分辨率，在 ≤?625?MS/s 采樣率時擴展到 16?位垂直分辨率。

• FastAcq?

• FastAcq 優化儀器，分析動態范圍，捕獲偶發事件。

  最大波形捕獲速率：

  ??>500,000?wfms/s (峰值檢測或包絡(luò )采集模式)

  ??>30,000?wfms/s (所有其他采集模式)

• 滾動模式

• 在自動觸發模式下，以 40?ms/div 及以下的時基速度從左到右滾動，在顯示屏中滾動順序波形點。

• FastFrame?

• 采集內存分為數段。

  最大觸發速率 >5,000,000?波形/秒

  最小幀長度 = 50?點

  最大幀數: 幀長度 ≥ 1,000?點時, 最大幀數 = 記錄長度 / 幀長度。

  對 50?點幀, 最大幀數 = 691,000?

波形測量

• 光標類型

• 波形, V 條, H 條, V&H 條

• DC 電壓測量精度，平均采集模式

• 測量類型	DC 精度 (V)
  ≥ 16?個波形的平均值	±((DC 增益精度) * |讀數 - (偏置 – 位置)| + 偏置精度 + 0.05?* V/div 設置)
  使用相同的示波器設置和環境條件采集的 ≥ 16?個波形的任意兩個平均值之間的電壓增量	±(DC 增益精度 * |讀數| + 0.1?div)

• 自動測量

• 36?種，可以顯示為單獨測量標簽或一起顯示在測量結果表中的測量數量沒有上限

• 幅度測量

• 幅度, 最大值, 最小值, 峰峰值, 正過沖, 負過沖, 中間值, RMS, AC RMS, 頂部, 底部, 面積

• 定時測量

• 周期, 頻率, 單位間隔, 數據速率, 正脈沖寬度, 負脈沖寬度, 時延, 延遲, 上升時間, 下降時間, 相位, 上升轉換速率, 下降轉換速率, 突發寬度, 正占空比, 負占空比, 電平范圍外的時間, 建立時間, 保持時間, 持續時間N個周期, 高時間, 低時間

• 抖動測量 (標配)

• TIE 和相位噪聲

• 測量統計

• 中間值, 標準方差, 最大值, 最小值, 樣本總量。在當前采集和所有采集中均提供統計數據

• 參考電平

• 用戶可定義的參考電平用于自動測量，可以百分比或單位形式指定。參考電平可以設置成全局，適用于所有測量、每條源通道或每個信號，也可以設置為每項測量唯一

• 選通

• Screen（屏幕）、Cursors（光標）、Logic（邏輯）、Search（搜索）或 Time（時間）。指定進行測量的采集區域。選通可以設置成 Global（全局）（影響所有設置成 Global（全局）的測量）或 Local（本地）（所有測量可以有唯一的 Time（時間）門設置；只有一個 Local（本地）門用于 Screen（屏幕）、Cursors（光標）、Logic（邏輯）和 Search（搜索）操作）。

• 測量示圖

• 為所有標準測量都提供了時間趨勢圖、直方圖和頻譜圖

• 抖動分析增加了下述功能：

•


• 測量

• 抖動摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼圖高度、眼圖高度@BER、眼圖寬度、眼圖寬度@BER、眼高幅度、眼低幅度、Q 因數、高位、低位、位幅度、DC 共模、AC 共模（峰峰值）、差分交點、T/nT 比、SSC 頻率方差、SSC 調制速率

• 測量示圖

• 眼圖和抖動浴盆曲線

• 眼圖模板測試

• 自動模板通過/失敗測試

• 功率分析 增加了下述功能：

•


• 測量

• 輸入分析（頻率、VRMS、IRMS、電壓和電流波峰因數、真實功率、視在功率、無功功率、功率因數、相位角、諧波、涌入電流、輸入電容）

  幅度分析（周期幅度、周期頂部、周期底部、周期最大值、周期最小值、周期峰峰值）

  定時分析（周期、頻率、負占空比、正占空比、負脈沖寬度、正脈沖寬度）

  開關分析（開關損耗、dv/dt、di/dt、安全作業區、RDSon）

  磁性分析（電感、I 相對于 Intg(V) 關系、磁性損耗、磁性屬性）

  輸出分析（工頻紋波、開關紋波、效率、啟動時間、關閉時間）

  頻率響應分析（控制環路響應博特圖、電源抑制比、阻抗）

• 測量示圖

• 諧波柱狀圖、開關損耗軌跡圖和安全作業區

• 數字功率管理增加了下述功能：

•


• 測量

• 紋波分析（紋波）

  瞬態分析（過沖、下沖）

  功率序列分析（開、關）

• DDR3/LPDDR3 內存調試和分析選項 (6-DBDDR3) 增加了以下功能：

•


• 測量

• 幅度測量（AOS、AUS、Vix(ac)、AOS Per tCK、AUS Per tCK、AOS Per UI、AUS Per UI）

  時間測量（tRPRE、tWPRE、tPST、Hold Diff、Setup Diff、tCH(avg)、tCK(avg)、tCL(avg)、tCH(abs)、tCL(abs)、tJIT(duty)、tJIT(per)、tJIT(cc)、tERR(n)、tERR(m-n)、tDQSCK、tCMD-CMD、tCKSRE、tCKSRX）

波形數學運算

• 數學通道數量

• 沒有上限

• 代數

• 加、減、乘、除波形和標量

• 數學表達式

• 定義廣泛的數學表達式，包括波形、標量、用戶可調節變量和參數測量結果，使用復雜公式執行數學運算。例如 (Integral (CH1 - Mean(CH1)) X 1.414?X VAR1)

• 數學函數

• 倒置, 積分, 差分, 平方根, 指數, Log 10, Log e, Abs, Ceiling, Floor, 最小值, 最大值, 度, 弧度, Sin, Cos, Tan, ASin, ACos, ATan

• 關系運算

• 布爾比較關系結果>, <, ≥, ≤, =, ≠

• 邏輯

• AND, OR, NAND, NOR, XOR 和 EQV

• 濾波功能

• 用戶自定義濾波器。用戶指定一個包含濾波系數的濾波器

• FFT 功能

• 頻譜幅度和相位, 實數和虛數頻譜

• FFT 垂直單位

• 幅度: 線性和對數(dBm)

  相位: 度, 弧度, 群時延

• FFT 窗函數

• Hanning、Rectangular、Hamming、Blackman-Harris、Flattop2、Gaussian、Kaiser-Bessel 和 TekExp

頻譜視圖

• 中心頻率

• 受到儀器模擬帶寬限制

• 頻寬

• 74.5?Hz – 1.25?GHz (標配)

  74.5?Hz – 2?GHz (選項 6-SV-BW-1)

  粗調, 1-2-5?順序

• RF 相對于時間關系軌跡

• 幅度相對于時間，頻率相對于時間，相位相對于時間

• 解析帶寬 (RBW)

• 93?μHz ~ 62.5?MHz

  93?μHz ~ 100?MHz (選項 6-SV-BW-1)

• 窗口類型和因數

• 窗口類型	因數
  Blackman-Harris	1.90?
  平頂 2?	3.77?
  Hamming	1.30?
  Hanning	1.44?
  凱塞-貝塞爾窗	2.23?
  矩形	0.89?

• 頻譜時間

• FFT 窗口因數 / RBW

• 參考電平

• 模擬通道 V/div 設置值會(huì )自動設置基準電平

  設置范圍: -42?dBm ~ +44?dBm

• 垂直位置

• -100?divs ~ +100?divs

• 垂直單位

• dBm, dBμW, dBmV, dBμV, dBmA, dBμA

搜索

• 搜索數量

• 沒有上限

• 搜索類型

• 搜索長記錄，找到用戶指定標準的所有發生時點，包括邊沿、脈沖寬度、超時、欠幅脈沖、窗口違規、邏輯碼型、建立時間和保持時間違規、上升/下降時間和總線協議事件?？梢栽诓ㄐ我晥D或結果表格中查看搜索結果。

顯示器

• 顯示器類型

• 外部監視器

•


• 1,920?水平像素 × 1,080?垂直像素 (高清)

• 顯示模式

• 重疊: 傳統示波器顯示模式，軌跡彼此疊加在一起

  堆疊：在這種顯示模式中，每個波形都放在自己的片段中，可以利用整個 ADC 范圍，同時在查看時仍能與其他波形分開。多組通道還可以疊加在一個片段內部，簡化目測對比信號。

• 縮放

• 所有波形視圖和示圖均支持水平縮放和垂直縮放。

• 插值

• Sin(x)/x 和線性

• 波形樣式

• 矢量, 點, 可變余輝, 無窮大余輝

• 格線

• 可移動格線和固定格線，多種類型可供選擇：網格、時間、全部和無

• 調色板

• 正常和倒置屏幕圖

  用戶可以選擇各個波形的顏色

• 格式

• YT、XY 和 XYZ

• 本地語言用戶界面

• 英語, 日語, 簡體中文, 繁體中文, 法語, 德語, 意大利語, 西班牙語, 葡萄牙語, 俄語, 韓語

• 本地語言幫助

• 英語、日語、簡體中文

選配任意函數發生器

• 函數類型

• 任意, 正弦, 方波, 脈沖, 鋸齒波, 三角形, DC 電平, 高斯, 洛倫茲, 指數上升/下降, sin(x)/x, 隨機噪聲, 半正弦, 心電圖

• 幅度范圍

• 值是峰峰值電壓

  波形	50??	1?M?
  任意	10?mV ~ 2.5?V	20?mV ~ 5?V
  正弦	10?mV ~ 2.5?V	20?mV ~ 5?V
  方波	10?mV ~ 2.5?V	20?mV ~ 5?V
  脈沖	10?mV ~ 2.5?V	20?mV ~ 5?V
  鋸齒波	10?mV ~ 2.5?V	20?mV ~ 5?V
  三角波	10?mV ~ 2.5?V	20?mV ~ 5?V
  高斯	10?mV ~ 1.25?V	20?mV ~ 2.5?V
  洛倫茲	10?mV ~ 1.2?V	20?mV ~ 2.4?V
  指數上升	10?mV ~ 1.25?V	20?mV ~ 2.5?V
  指數下降	10?mV ~ 1.25?V	20?mV ~ 2.5?V
  Sine(x)/x	10?mV ~ 1.5?V	20?mV ~ 3.0?V
  隨機噪聲	10?mV ~ 2.5?V	20?mV ~ 5?V
  半正弦	10?mV ~ 1.25?V	20?mV ~ 2.5?V
  卡笛爾	10?mV ~ 2.5?V	20?mV ~ 5?V

• 正弦波形

•


• 頻率范圍

• 0.1?Hz ~ 50?MHz

• 頻率設置分辨率

• 0.1?Hz

• 頻率精度

• 130?ppm (頻率 ≤ 10?kHz), 50?ppm (頻率 > 10?kHz)

  這只適用于正弦波、鋸齒波、方波和脈沖波。

• 幅度范圍

• 20?mVpp?~ 5?Vpp?至 Hi-Z; 10?mVpp?~ 2.5?Vpp?至 50?Ω

• 幅度平坦度，典型值

• ±0.5?dB @ 1?kHz

  ±1.5?dB @ 1?kHz，幅度 < 20?mVpp

• 總體諧波失真，典型值

• 1%, 幅度 ≥ 200?mVpp至 50?Ω 負載

  2.5%, 幅度 > 50?mV 且 < 200?mVpp至 50?Ω 負載

  這只適用于正弦波。

• 無雜散動態范圍，典型值

• 40?dB (Vpp≥ 0.1?V); 30?dB (Vpp≥ 0.02?V), 50?Ω 負載

• 方波和脈沖波形

•


• 頻率范圍

• 0.1?Hz ~ 25?MHz

• 頻率設置分辨率

• 0.1?Hz

• 頻率精度

• 130?ppm (頻率 ≤ 10?kHz), 50?ppm (頻率 > 10?kHz)

• 幅度范圍

• 20?mVpp?~ 5?Vpp?至 Hi-Z; 10?mVpp?~ 2.5?Vpp?至 50??

• 占空比范圍

• 10% - 90% 或最小 10?ns 脈沖，以高者為準

  最小脈沖時間同時適用于打開時間和關閉時間，因此最大占空比在更高頻率時會(huì )下降，以保持 10?ns 關閉時間

• 占空比分辨率

• 0.1%

• 最低脈沖寬度，典型值

• 10?ns。這是開點或閉點時長的最短時間。

• 上升/下降時間，典型值

• 5?ns, 10% - 90%

• 脈沖寬度分辨率

• 100?ps

• 過沖，典型值

• <%, 對信號步長大于 100?mVpp

  這適用于正向跳變的過沖(+overshoot)和負向跳變的過沖(-overshoot)

• 對稱度，典型值

• ±1% ±5?ns，50% 占空比

• 抖動，典型值

• < 60?ps TIERMS, ≥ 100?mVpp?幅度, 40%-60% 占空比

• 鋸齒波和三角波形

•


• 頻率范圍

• 0.1?Hz ~ 500?kHz

• 頻率設置分辨率

• 0.1?Hz

• 頻率精度

• 130?ppm (頻率 ≤ 10?kHz), 50?ppm (頻率 > 10?kHz)

• 幅度范圍

• 20?mVpp?~ 5?Vpp?至 Hi-Z; 10?mVpp?~ 2.5?Vpp?至 50??

• 可變對稱性

• 0% - 100%

• 對稱分辨率

• 0.1%

• DC 電平范圍

• ±2.5?V 至 Hi-Z

  ±1.25?V 至 50?Ω

• 隨機噪聲幅度范圍

• 20?mVpp~ 5?Vpp至 Hi-Z

  10?mVpp~ 2.5?Vpp至 50?Ω

• Sin(x)/x

•


• 最大頻率

• 2?MHz

• 高斯脈沖, 半正弦, 洛倫茲脈沖

•


• 最大頻率

• 5?MHz

• 洛倫茲脈沖

•


• 頻率范圍

• 0.1?Hz ~ 5?MHz

• 幅度范圍

• 20?mVpp?~ 2.4?Vpp?至 Hi-Z

  10?mVpp~ 1.2?Vpp至 50??

• 卡笛爾

•


• 頻率范圍

• 0.1?Hz ~ 500?kHz

• 幅度范圍

• 20?mVpp?~ 5?Vpp?至 Hi-Z

  10?mVpp~ 2.5?Vpp至 50??

• 任意波形

•


• 存儲深度

• 1?~ 128?k

• 幅度范圍

• 20?mVpp?~ 5?Vpp?至 Hi-Z

  10?mVpp~ 2.5?Vpp至 50??

• 重復率

• 0.1?Hz ~ 25?MHz

• 采樣率

• 250?MS/s

• 信號幅度精度

• ±[ (1.5% 的峰峰值幅度設置) + (1.5% 的絕對 DC 偏置設置) + 1?mV ] (頻率 = 1?kHz)

• 信號幅度分辨率

• 1?mV (Hi-Z)

  500?μV (50?Ω)

• 正弦波和鋸齒波頻率精度

• 130?ppm (頻率 ≤10?kHz)

  50?ppm (頻率 >10?kHz)

• 直流偏置范圍

• ±2.5?V 至 Hi-Z

  ±1.25?V 至 50?Ω

• 直流偏置分辨率

• 1?mV (Hi-Z)

  500?μV (50?Ω)

• DC 偏置精度

• ±[ (1.5% 的絕對偏置電壓設置) + 1?mV ]

  從 25℃ 環境溫度開始，每變化 10℃，不確定度增加 3?mV

數字電壓表 (DVM)

• 測量類型

• DC, ACRMS+DC, ACRMS, 觸發頻率數

• 電壓分辨率

• 4?位

• 電壓精度

•


• 直流：

• ±((1.5% * |讀數 – 偏置 – 位置|) + (0.5% * |(偏置 – 位置)|) + (0.1?* V/div))

  30?°C 以上時額定值以 0.100%/°C 的 |讀數 – 偏置 – 位置|下降

  信號距屏幕中心 ± 5?格

• 交流：

• ± 3% (40?Hz ~ 1?kHz)，40?Hz ~ 1?kHz 范圍外時沒有諧波成分

  AC, 典型值: ± 2% (20?Hz ~ 10?kHz)

  對 AC 測量，輸入通道垂直設置必須允許VPP輸入信號覆蓋 4?~ 10?格，必須在屏幕上完全能看得到

觸發頻率計數器

• 分辨率

• 8?位

• 精度

• ±(1?次 + 時基精度 * 輸入頻率)

  信號至少 8?mVpp或 2?div，以高者為準。

• 最大輸入頻率

• 10?Hz 到模擬通道的最大帶寬

  信號至少 8?mVpp或 2?div，以高者為準。

處理器系統

• 主機處理器

• Intel i5-4400E, 2.7?GHz, 64?位, 雙核處理器

• 內部存儲器

• ≥ 80?GB。外形為一張 80?mm m.2?卡，帶一個 SATA-3?接口




• 操作系統

• Closed Embedded 操作系統。不能訪問操作系統文件系統。

輸入輸出端口

• DisplayPort 連接器

• 20?針 DisplayPort 連接器，連接外部監視器或投影儀，顯示示波器畫面

• DVI 連接器

• 29?針 DVI-I 連接器，連接外部監視器或投影儀，顯示示波器畫面

• VGA

• DB-15?母頭連接器；連接外部監視器或投影儀，顯示示波器畫面

• 探頭補償器信號，典型

•


• 連接：

• 連接器位于儀器正面右下方。

• 幅度：

• 0?~ 2.5?V

• 頻率：

• 1?kHz

• 源阻抗：

• 1?kΩ

• 外部參考輸入

• 時基系統可以鎖相到外部 10?MHz 參考信號。

  參考時鐘有兩個量程。

  儀器可以支持 10?MHz ±2?ppm 的高精度參考時鐘或 10?MHz ±1?kppm 的精度較低的參考時鐘。

• USB 接口（主機，設備端口）

• 前面板 USB 主控端口：兩個 USB 2.0?高速端口，一個 USB 3.0?SuperSpeed 端口

  后面板 USB 主控端口：兩個 USB 2.0?高速端口，兩個 USB 3.0?SuperSpeed 端口

  后面板 USB 設備端口：一個 USB 3.0?SuperSpeed 設備端口，提供 USBTMC 支持及高達 800?Mbps 的傳送速度

• 以太網接口

• 10/100/1000?Mb/s

• 輔助輸出

• 后面板 BNC 連接器。輸出可以配置成在示波器觸發時提供一個正或負脈沖輸出、內部示波器基準時鐘輸出或 AFG 同步脈沖

  特征	極限
  Vout (HI)	≥ 2.5?V 開路; ≥ 1.0?V 至 50?Ω 負載到地
  Vout (LO)	≤ 0.7?V 至 ≤ 4?mA 負載; ≤0.25?V 至 50?Ω 負載到地

• Kensington式鎖

• 后面安全插槽連接標準Kensington式鎖

• LXI

• 等級: LXI 2016?

  版本: 1.5?

電源

• 電源

•


• 功耗

• 最大 360?W

• 電源電壓

• 100?- 240?V ±10% @ 50?Hz ~ 60?Hz

  115?V ±10% @ 400?Hz

物理特點

• 外觀尺寸

• 高：87.3?mm（3.44?英寸）

  寬：432?mm（17.01?英寸）

  深：605.7?mm（23.85?英寸）

  適合從 24?英寸到 32?英寸的機架深度

• 重量

• 29.4?磅 (13.34?公斤)

• 冷卻

• 充分冷卻要求的間隙是儀器左右兩側 2.0?英寸 (50.8?mm)?？諝鈴膬x器左側流向右側

• 機架安裝配置

• 標配 2U 機架安裝套件

環境技術數據

• 溫度

•


• 工作狀態

• +0?°C ~ +50?°C (32?°F ~ 122?°F)

• 非工作狀態

• -20?°C ~ +60?°C (-4?°F ~ 140?°F)

• 濕度

•


• 工作狀態

• +40°C 及以下時相對濕度為 5％ 至 90％ (% RH)

  +40?°C 到 +50?°C 時相對濕度為 5%, 無冷凝

• 非工作狀態

• +60?°C 以下時相對濕度為5% ~ 90% (% RH), 無冷凝

• 海拔高度

•


• 工作狀態

• 最高 3,000?米 (9,843?英尺)

• 非工作狀態

• 最高 12,000米(39,370英尺)

EMC 環境和安全

• 法規

• 歐盟 CE 標記，美國和加拿大 CSA 批準

  滿足 RoHS 標準

軟件

• 軟件

•


• IVI 驅動程序

• 為常見應用（如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB）提供標配的儀器編程接口。通過 VISA 兼容 Python、C/C++/C# 及許多其他語言。

• e*Scope?

• 使用標準網絡(luò )瀏覽器通過網絡(luò )連接控制示波器。只需輸入示波器的 IP 地址或者網絡(luò )名稱，即會(huì )向瀏覽器提供一個網頁?？梢灾苯訌木W(wǎng)絡(luò )瀏覽器中傳送和保存設置、波形、測量和截圖，或實時控制設置變化。

• LXI Web界面

• 通過標準網絡(luò )瀏覽器連接示波器，您只需在瀏覽器的地址條中輸入示波器的 IP 地址或網絡(luò )名稱。網絡(luò )界面可以查看儀器狀態和配置以及網絡(luò )設置的狀態和修改情況，并通過 e*Scope 網絡(luò )遙控功能控制儀器。所有網絡(luò )交互均滿足 LXI 規范第 1.5?版。

• 編程實例

• 5?和 6?系列平臺編程變得異常簡便。程序員手冊和 GitHub 網站提供了許多命令和實例，可以遠程幫助您入門，自動操作儀器。請參閱https://github.com/tektronix/Programmatic-Control-Examples。

泰克6 系列緊湊型數字化儀
