數字置信度輸入通道4?個 FlexChannel??輸入每個 FlexChannel 提供了：一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時兩者使用 TLP058 邏輯探頭時 8?個數字邏輯輸入帶寬 (所有模擬通道)1?GHz、2.5?GHz、4?GHz、6?GHz、8?GHz（可升級）采樣率 (所有模擬/數字通道)實時: 25?GS/s插補: 2.5?TS/s記錄長度 (所有模擬/數字通道)6
輸入通道
4?個 FlexChannel??輸入
每個 FlexChannel 提供了：
一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時兩者
使用 TLP058 邏輯探頭時 8?個數字邏輯輸入
帶寬 (所有模擬通道)
1?GHz、2.5?GHz、4?GHz、6?GHz、8?GHz（可升級）
采樣率 (所有模擬/數字通道)
實時: 25?GS/s
插補: 2.5?TS/s
記錄長度 (所有模擬/數字通道)
62.5?M 點標配
125?M 點和 250?M 點選配升級
波形捕獲率
>500,000?個波形/秒
垂直分辨率
12?位 ADC
高分辨率模式下高達 16?位
標準觸發類型
邊沿，脈寬，欠幅脈沖，超時，窗口，邏輯，建立時間和保持時間，上升/下降時間，并行總線，順序，可視觸發
輔助觸發 ≤5?VRMS，50Ω，400?MHz（僅邊沿觸發）
標準分析
光標：波形，V 條，H 條，V 和 H 條
測量：36?項
頻譜視圖：頻域分析，獨立控制頻域和時域
FastFrameTM：分段內存采集模式，最大觸發速率 >664,000 波形/秒
示圖：時間趨勢、直方圖、頻譜
數學：基本波形代數、FFT、高級公式編輯器
搜索: 搜索任何觸發標準
抖動：TIE 和相位噪聲
選配分析
高級抖動和眼圖分析
高級功率測量和分析
選配串行總線觸發，解碼和分析
I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太網, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429
選配串行一致性測試
以太網, USB 2.0, 汽車以太網, MIPI D-PHY 1.2
選配內存分析
DDR3 調試、分析和一致性測試
任意波形/函數發生器
50?MHz 波形生成
波形類型：任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC 電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖
數字電壓表1
4?位 AC RMS、DC 和 DC+AC RMS 電壓測量
觸發頻率計數器1
8?位
顯示器
15.6?英寸 (396?mm) TFT 彩色
高清 (1920?x 1080) 分辨率
容性（多觸點）觸摸屏
連接能力
USB 主控（6?端口），USB 3.0?設備（1?端口），LAN（10/100/1000?Base-T 以太網），顯示器端口，DVI-I，VGA
e*Scope?
使用標準網絡(luò )瀏覽器，通過網絡(luò )連接遠程查看和控制示波器
保修
標配 3?年保修
外觀尺寸
309?mm（12.2?英寸）高 x 454?mm（17.9?英寸）寬 x 204?mm（8.0?英寸）深
重量：<12.88?公斤（28.4?磅）
1產品注冊后免費。
6 系列 MSO 重新界定了混合信號示波器 (MSO) 的標準。FlexChannel 技術可以把每個通道輸入作為一條模擬通道、8?個數字邏輯輸入(使用 TLP058 邏輯探頭)或同時作為模擬視頻和頻譜視圖 每個域使用獨立采集控制。異常靈活，配置起來異常方便。
您只需增加或拔下 TLP058 邏輯探頭，就可以隨時改變配置，直到獲得適當數量的數字通道。

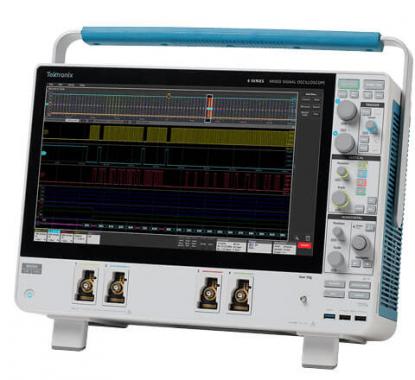

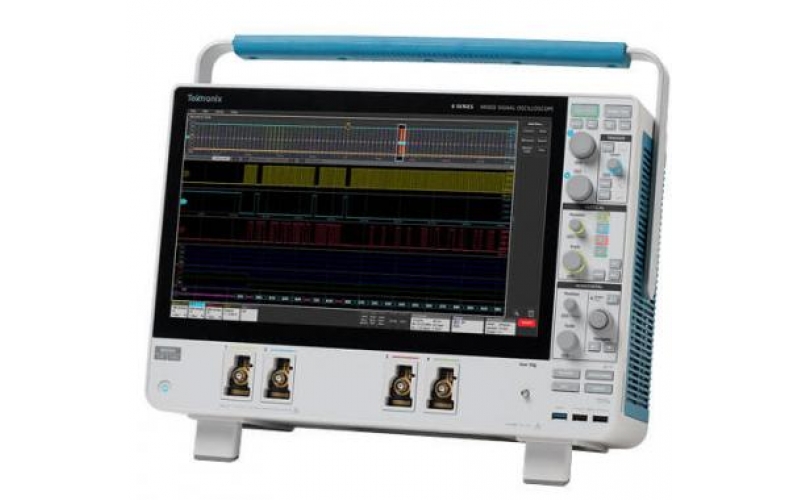

泰克6 系列 MSO 混合信號示波器
FlexChannel 技術實現了較大的靈活性。依據連接的探頭類型，每個輸入可以配置成一條模擬通道或 8?條數字通道。
而不像上一代 MSO 要求進行折衷，因此數字通道的采樣率要低于模擬通道，或者記錄長度要短于模擬通道。6?系列 MSO 提供了全新的數字通道集成度。數字通道共享同樣高的采樣率（最高 25 GS/s）和同樣長的記錄長度（最高 250）點（對模擬通道）。
TLP058 提供了 8?個高性能數字輸入。根據需要連接多只 TLP058 探頭，支持最多32 條數字通道。
通道 2?把一只 TLP058 邏輯探頭連接到 DAC 的 8?個輸入上。注意綠色和藍色顏色代碼，1?為綠色，0?為藍色。通道 3?的另一只 TLP058 邏輯探頭探測驅動 DAC 的 SPI 總線。白邊表示有更高頻率的信息可以放大，也可以在下一次采集時遷移到更快的掃描速度。
FlexChannel 輸入并不只是模擬輸入和數字輸入，還包括頻譜視圖。這種泰克已獲專利的技術可以同時查看所有模擬信號的模擬視圖和頻譜視圖，且在每個域中進行獨立控制?；谑静ㄆ鞯念l域分析第一次像使用頻譜分析儀一樣簡便，同時還能夠把頻域活動與其他時域現象關聯起來。
6?系列 MSO 中完美的15.6?英寸 (396mm) 顯示器是業界超大的顯示器。它還是分辨率很高的顯示器，支持全高清分辨率 (1920?x 1080)，可以一次查看多個信號，為關鍵讀數和分析提供充足的空間。
查看區域經過優化，確保為波形提供最大的垂直空間。右面的結果條可以隱藏，波形視圖可以占據顯示器的全部寬度。
堆疊顯示模式可以方便地查看所有波形，同時在每個輸入上保持最大 ADC 分辨率，實現最準確的測量。
6?系列 MSO 提供了顛覆式的全新堆疊顯示模式。以往，示波器會(huì )把所有波形重疊在相同的格線內，進而會(huì )引發很多矛盾：
為了查看每個波形，您要在垂直方向定量程和定位每個波形，使它們不要重疊。每個波形只占用可用的 ADC 范圍的一小部分，因此測量準確度會(huì )下降。
為保證測量精度，您要在垂直方向定標和定位每個波形，以覆蓋整個顯示屏。波形相互重疊，很難區分各個波形上的信號細節
全新堆疊顯示模式則消除了這種矛盾。在創(chuàng )建和刪除波形時，它自動增加和刪除額外的水平波形“分割”(額外的格線)。每個分割都會(huì )使用整個 ADC 范圍。所有波形看上去彼此分開，同時仍使用整個 ADC 范圍，實現了最大的查看能力和精度。而且這一切在增加或刪除波形時都是自動完成的！通過拖放顯示畫面底部 Setting 條中的通道和波形標記，可以在堆疊顯示模式中簡便地重新排列各通道的順序。多組通道還可以疊加在一個片段內部，簡化目測對比信號。
6?系列 MSO中的大面積 顯示器不僅為信號提供了充足的查看區域，還為示圖、測量結果表、總線解碼表等提供了充足的查看區域。您可以簡便地調整各種視圖的大小，重新確定其位置，適應自己的應用。
同時查看 3?條模擬通道、8?條數字通道、1?個解碼的串行總線波形、解碼的串行包結果表、4?個測量、1?個測量直方圖、測量結果表和統計數據及搜索串行總線事件！
設置條 – 管理關鍵參數和波形
波形和示波器運行參數在設置條中用一系列“標志”顯示，設置條位于顯示屏底部。設置條可以直接進入最常用的波形管理任務。您只需輕輕一觸，就可以：
打開通道
增加數學波形
增加參考波形
增加總線波形
啟用選配的集成任意波形/函數發生器 (AFG)
啟用選配的集成數字電壓表 (DVM)
結果條 – 分析和測量
顯示屏右側的結果條只需輕輕一觸，就可以直接進入最常用的分析工具，如光標、測量、搜索、測量和總線解碼結果表、示圖和備注。
DVM、測量和搜索結果標志顯示在結果條中，而不會(huì )影響任何波形查看區域。為增加波形查看區域，可以隨時解除及放回結果條。
只需觸擊顯示屏上關心的項目?jì)上?，就可以進入配置菜單。在這種情況下，觸擊標志兩下，打開觸發配置菜單。
示波器采用觸摸屏已有多年時間，但觸摸屏的設計體驗總是被置后考慮。6?系列 MSO15.6 英寸顯示器包括容性觸摸屏，提供了業界第一個真正為觸控設計的示波器用戶界面。
6?系列 MSO支持您在手機和平板電腦中使用的、希望在觸控設備中實現的各種觸控操作。
左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖
使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小
把項目拖到垃圾箱中，刪除項目
從右滑出，會(huì )出現結果條；從上往下滑，會(huì )進入顯示屏左上角菜單
平滑的、快速響應的前面板控件可以使用熟悉的旋鈕和按鈕進行調節，可以增加鼠標或鍵盤作為第三種交互方式。
容性觸摸顯示器上的交互方式與手機和平板電腦相同。
傳統上，示波器前臉一直是顯示器和控制功能大約各占一半。6 系列 MSO 顯示器占了儀器前臉的大約85%。為實現這一點，它采用流線型前面板設計，保留了關鍵控件，實現了簡單直觀操作，而對通過顯示屏上的對象直接進入的功能，則減少了菜單按鈕的數量。
帶顏色編碼的 LED 光圈指明觸發源和垂直標度/位置旋鈕分配情況。大的專用運行/停止/單次按鈕位于右上方顯眼位置，其他功能如強制觸發、觸發斜率、觸發模式、默認設置、自動設置和快速保存功能，則使用專用前面板按鈕進入。
高效直觀的前面板不僅提供了關鍵控制功能，還為大面積 15.6" 高清顯示器留出了空間。
6?系列 MSO允許 用戶選擇是否包括 Microsoft Windows? 操作系統的示波器。打開儀器底部的接入面板，可以連接固態硬盤(SSD)。在沒有 SSD 時，儀器會(huì )作為專用示波器啟動，不能運行或安裝其他程序。
在有 SSD 時，儀器會(huì )作為開放的 Windows 10?配置啟動，您可以最小化示波器應用，進入 Windows 桌面，然后可以在示波器上安裝和運行其他應用。也可以連接額外的監視器，擴展桌面。
不管是否運行 Windows，示波器的操作方式都一樣，感觀和用戶界面交互都相同。
由于高達 8?GHz 模擬帶寬、25?GS/s 采樣率、標配 62.5?Mpts 記錄長度和 12?位模數轉換器(ADC)，6?系列 MSO為您捕獲波形提供了所需的性能，同時提供了最佳的信號保真度和分辨率，可以查看所有波形細節。
如果想調試設計問題，首先必須知道存在問題。數字熒光技術及 FastAcq 讓您更深入地了解器件的實際運行狀況。其快速波形捕獲速率（>500,000個波形/秒）提高了查看數字系統中常見偶發問題的概率，如欠幅脈沖、毛刺、定時問題等。為進一步增強查看偶發事件的能力，輝度等級指明了偶發瞬態信號相對于正常信號特點發生的頻次。
FastAcq 的高波形捕獲速率可以發現數字設計中常見的偶發問題。
6?系列 MSO 提供了杰出的性能，可以捕獲關心的信號，同時在您需要捕獲高幅度信號，而又要查看更小的信號細節時，最大限度地降低了不想要的噪聲的影響。6?系列 MSO 的核心是 12?位模數轉換器 (ADCs)，其提供的垂直分辨率是傳統 8?位 ADC 的 16?倍。
全新高分辨率模式根據選擇的采樣率來應用基于硬件的獨特有限脈沖響應 (FIR) 濾波器。FIR 濾波器為該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 中的噪聲。
High Res 模式一直提供最低 12?位垂直分辨率，在≤ 625?MS/s 采樣率和 200?MHz 帶寬下最高可達 16?位垂直分辨率。下表顯示了 High Res 模式下每種采樣率的垂直分辨率位數。
| 采樣率 | 垂直分辨率的位數 |
|---|---|
| 25?GS/s | 8? |
| 12.5?GS/s | 12? |
| 6.25?GS/s | 13? |
| 3.125?GS/s | 14? |
| 1.25?GS/s | 15? |
| ≤625?MS/s | 16? |
噪聲更低的新型前端放大器進一步改善了6?系列 MSO解析精細信號細節的能力。
6?系列 MSO的 12?位 ADC 及新型 High Res 模式實現了業界領先的垂直分辨率。
全新 TEK061 前端放大器確立了低噪聲采集的最新標準，提供了較好的信號保真度，以高分辨率捕獲小信號。
噪聲是能夠在高速小信號上查看精細信號細節的一個關鍵因素。測量系統本身的噪聲越高，能夠看到的實際信號細節越少，尤其在示波器的垂直設置值設為高靈敏度 (如 ≤ 10mV/div)，以查看高速總線中流行的小信號時，這變得更加關鍵。6?系列 MSO 擁有全新前端 ASIC，即 TEK061，在最高的靈敏度設置下實現了突破性的噪聲性能。下表對比了 6?系列 MSO 與上一代同帶寬泰克示波器的典型噪聲性能。
帶寬 | V/Div | 6?系列 MSO | DPO7000C | MSO/DPO70000C |
|---|---|---|---|---|
| 1?GHz | 1?mV | 54.8?μV | 90?μV?1 | N/A |
| 10?mV | 90.9?μV | 279?μV | N/A | |
| 100?mV | 941?μV | 2.7?mV | N/A | |
| 4?GHz | 1?mV | 97.4?μV | N/A | N/A |
| 10?mV | 192?μV | N/A | 500?μV | |
| 100?mV | 1.92?mV | N/A | 4.3?mV | |
| 8?GHz | 1?mV | 158?μV | N/A | N/A |
| 10?mV | 342?μV | N/A | 580?μV | |
| 100?mV | 3.46?mV | N/A | 4.5?mV |
1帶寬限于 200?MHz。
發現電路問題只是第一步，然后，您必須捕獲對應的事件，以確定根本原因。6?系列 MSO 提供了一套完整的高級觸發功能，包括：
欠幅
邏輯
脈寬
窗口
超時
上升/下降時間
建立與保持時間違例
串行數據包
并行數據
序列
可視觸發
由于高達250M 點記錄長度，您可以在一次采集中捕獲多個關心的事件，甚至數千個串行包，其提供了高分辨率，可以放大精細的信號細節，記錄可靠的測量數據。
觸發菜單中的各種觸發類型和上下文相關幫助可以更簡便地隔離對應的事件。
找到復雜總線的適當周期可能要用幾個小時的時間，來收集和分類數千次采集，找到對應的事件。通過定義觸發，隔離所需事件，可以加快調試和分析工作。
可視觸發功能掃描所有波形采集，把它們與屏幕上的區域(幾何形狀)進行對比，擴展了 6?系列 MSO 的觸發功能?？梢允褂檬髽嘶蛴|摸屏創(chuàng )建數量不限的區域，可以使用各種形狀(三角形、矩形、六邊形或梯形)指定所需的觸發行為。在創(chuàng )建形狀后，可以以交互方式編輯這些形狀，創(chuàng )建自定義形狀和理想的觸發條件。
可視觸發區域隔離對應的事件，只捕獲要查看的事件，節省時間。
通過只觸發最重要的信號事件，可視觸發能夠節約捕獲及手動搜索幾小時的數據采集時間。您可以在幾秒鐘或幾分鐘內，找到關鍵事件，完成調試和分析工作?？梢曈|發甚至可以用于多條通道，進一步用來調試和排除復雜的系統故障。
多條通道觸發?？梢曈|發可以與跨越多條通道的事件相關，比如同時在兩個總線信號上傳送的包。
在定義了多個區域后，可以使用布爾邏輯公式，利用屏幕上編輯功能設置復雜的觸發條件。
布爾邏輯觸發判定。采用邏輯 OR 的布爾邏輯可以觸發信號中的特定異常事件。
TekVPI?探頭接口在探測中確立了簡便易用的標準。該接口除了提供牢固可靠的連接外，許多 TekVPI 探頭還有狀態指示燈和控件，并在綜合面板中直接提供了探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。TekVPI 接口允許直接連接電流探頭，無需單獨電源。TekVPI 探頭可以通過 USB 或 LAN 遠程控制，在自動測試系統環境中提供了功能更全面的解決方案。6 系列 MSO 為前面板連接器提供了最高40?W功率，足以為連接的所有 TekVPI 探頭供電，無需使用額外的探頭電源。
TPP 系列無源電壓探頭標配于每臺 6?系列 MSO 提供了通用探頭的所有優勢 – 高動態范圍，靈活的連接選項，強健的機械設計 – 同時提供了有源探頭的性能。高達 1?GHz 的模擬帶寬可以查看信號中的高頻成分，3.9?pF 超低容性負載則最大限度地降低了對電路的負面影響，能夠允許更長的接地引線。
您可以選配低衰減 (2X) 版本的 TPP 探頭，測量低電壓。與其他低衰減無源探頭不同，TPP0502 具有較高的帶寬 (500?MHz) 和較低的電容性負載 (12.7?pF)。
6?系列混合信號示波器 (MSO) 為每條通道標配一只 TPP1000（1?GHz、2.5?GHz 示波器型號）探頭。
TDP7700 系列 TriMode 探頭為實時示波器提供了最高的探頭保真度。TDP7700 是為用于 6?系列 MSO 設計的，根據獨特的 S參數模型對探頭和尖端的信號路徑進行全面 AC 校準。探頭通過 TekVPI 探頭接口把 S 參數傳送到示波器，6?系列 MSO 獲得這些 S 參數，從探頭尖端到采集內存提供最佳的信號保真度。TDP7700 系列探頭在連接方面進行了多項創(chuàng )新，如焊接尖端，探頭輸入緩沖器安裝的位置距尖端末端僅幾毫米，可以連接當今最具挑戰性的電子設計。
TDP7700 系列探頭及多種尖端可供選擇
通過 TriMode 探頭技術，可以通過設置，使一個探頭支持差分測量、單端測量和共模測量。這種獨特的功能可以更高效地工作，在差分測量、單端測量和共模測量之間切換，而不必移動探頭的連接點。
不管是設計逆電器、優化電源、測試通信鏈路、測量電流并聯電阻器、調試 EMI 或 ESD 問題、還是試圖消除測試設置中的接地環路，共模干擾都是工程師的設計、調試、評估和優化盲區，直到現在。
泰克顛覆式的 IsoVu 技術采用光通信和光纖供電技術，全面隔離電流。在與配備 TekVPI 接口的 6 系列 MSO 結合使用時，它是第一個、也是唯一能夠在存在大的共模電壓時，準確解析高帶寬差分信號的測量系統：
完全電隔離
高達 1?GHz 帶寬
100?MHz 時，共模抑制為 1?百萬比 1?(120?dB)
全部帶寬時，共模抑制為 10,000?比 1?(80?dB)
高達 2,500?V 的差分動態范圍
60?kV 共模電壓范圍
泰克 TIVM 系列 IsoVu? 測量系統提供了電流隔離測量解決方案，在存在大的共模電壓時可以準確地解析高達 2,500?Vpk 以上的高帶寬差分信號，在帶寬范圍內提供了同類優秀的共模抑制性能。
為了檢驗原型的性能與仿真相符，并滿足項目的設計目標，必須認真進行分析，從簡單地檢查上升時間和脈寬，到全面分析功率損耗、表征系統時鐘、調查噪聲來源。
6 系列 MSO 提供了一套完善的標準分析工具，包括：
基于波形的光標和基于屏幕的光標
36?種自動測量。測量結果包括記錄中的所有事件，能夠從一個發生時點轉到下一個發生時點，直接查看記錄中的最小結果或最大結果
基本波形數學運算
基本 FFT 分析
高級波形數學運算，包括使用濾波器和變量編輯任意公式
FastFrame? 分段存儲器可以有效利用示波器的采集內存，在一個記錄中捕獲多個觸發事件，同時消除對應事件之間的長時間空白。您可以單獨查看和測量多個段，或以重疊方式查看和測量多個段。
測量結果表可以全面查看測量結果統計數據，包括當前采集和所有采集中的統計數據。
使用測量功能表征突發寬度和頻率。
如果沒有適當的搜索工具，在長波形記錄中找到對應的事件可能會(huì )耗費大量的時間。當今記錄長度內含幾百萬數據點，定位事件可能要滾動幾千屏的信號活動。
6 系列 MSO 通過新型 Wave Inspector?控制功能，提供了業界較完善的搜索和波形導航功能。這些控制功能加快了記錄平移和放大速度。由于獨特的應力感應系統，您可以在幾秒鐘內，從記錄一端移到另一端。您也可以在顯示屏上使用直觀的拖放和縮放手勢，考察長記錄中關心的區域。
搜索功能可以自動搜索長采集數據，查找用戶自定義事件。所有事件發生時點都用搜索標記高亮顯示，可以使用前面板上的 Previous ( ← )和 Next ( → ) 按鈕或顯示屏上的搜索標志簡便導航。搜索類型包括邊沿、脈沖寬度、超時、欠幅脈沖、窗口、邏輯、建立時間和保持時間、上升/下降時間和并行/串行總線包內容。您可以根據需要，定義多個特定的搜索條件。
您還可以使用搜索標志上的 Min 和 Max 按鈕，在搜索結果的最小值和最大值之間跳轉。
FastAcq 之前發現數字數據流中存在欠幅脈沖，提示需要進一步調查。
在調試過程中，最好能觀察一條或多條串行總線上的業務，跟蹤系統中的活動流程。手動解碼一個串行包可能就需要幾分鐘的時間，更何況長采集中會(huì )有數千個數據包。
如果您知道在經過串行總線發送特定命令時會(huì )發生試圖捕獲的對應的事件，并且能夠觸發該事件，不是更好嗎？遺憾的是，這并是僅僅指定邊沿或脈寬觸發那么簡單。
觸發 USB 全速串行總線?？偩€(xiàn)波形提供了時間相關的解碼后的包內容，包括開頭、同步、PID、地址、端點、CRC、數據值和結尾，總線解碼表則顯示了整個采集的所有包內容。
6 系列 MSO 提供了一套強健的工具，可以測量嵌入式設計中最常用的串行總線，包括I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB LS/FS/HS, 以太網 10/100, 音頻 (I2S/LJ/RJ/TDM), MIL-STD-1553?和 ARINC 429。
串行協議搜索功能可以搜索串行包長采集數據，找到包含指定的特定內容的包。事件發生的每個位置都用搜索標記突出顯示。只需按前面板上或結果條中 Search 標記里的 Previous ( ← ) 和 Next ( → )按鈕，就可以在各個標記之間快速移動。
所述串行總線工具也可以用于并行總線。6 系列 MSO 標配并行總線支持。并行總線最寬可達32?位，可以包括模擬通道和數字通道組合。
串行協議觸發可以觸發特定包內容，包括包頭、特定地址、特定數據內容、唯一的標識符、誤碼。
總線波形提供了構成總線的各個信號更高級的綜合視圖(時鐘、數據、碼片啟用等)，可以簡便地識別數據包在哪兒開始和結束，識別子包成分，如地址、數據、標識符、CRC 等。
總線波形在時間上與顯示的所有其他信號對準，可以方便地測量被測系統各部分的定時關系。
總線解碼表以表格方式顯示采集中所有解碼的包，就像您在軟件列表中看到的一樣。數據包帶有時間標記，針對每個組成（地址、數據等）按欄順序列出。
直觀的頻譜分析儀控制功能如中心頻率、頻寬和解析帶寬 (RBW) 獨立于時域控制功能，可以簡便地進行設置，實現頻域分析。每個 FlexChannel 模擬輸入有一個頻譜視圖，可以實現多通道混合域分析。
在頻域中查看一個或多個信號，通?？梢愿?jiǎn)便地調試問題。幾十年來，示波器一直標配基于數學的 FFT，以滿足這一需求。但是，FFTs 出了名的難用，主要原因有二。
第一，在執行頻域分析時，你可能認為中心頻率、頻寬和解析帶寬 (RBW)等控制功能和頻譜分析儀上一模一樣。但在使用 FFT 時，您要面對傳統示波器控制功能，如采樣率、記錄長度和時間/格，您不得不花費心思進行智力轉換，才能得到頻域中要找的視圖。
第二，驅動 FFTs 的是提供模擬時域視圖的相同的采集系統。在為模擬視圖優化采集設置時，您的頻域視圖不是自己想要的。在獲得想要的頻域視圖時，您的模擬視圖不是自己想要的。在基于數學的 FFTs 中，幾乎沒有可能同時在兩個域中都獲得優化的視圖。
頻譜視圖改變了這一切。泰克已獲專利的技術既為時域提供了一個壓縮裝置，又在每個 FlexChannel 后面為頻域提供了一個數字下變頻器。兩條不同的采集路徑可以同時觀察輸入信號的時域視圖和頻域視圖，并為每個域提供獨立的采集設置。其他制造商提供了各種“頻譜分析”套件，并聲稱使用起來非常簡便，但都會(huì )有上面的局限。只有頻譜視圖既提供了杰出的易用性，又能夠同時在兩個域中實現優化的視圖。
頻譜時間會(huì )設置計算 FFT 的時間范圍的閾值。它在時域視圖中用小的格線矩形表示，可以放在相應的位置，與時域波形實現時間相關。特別適合進行混合域分析。最多 11?種自動峰值標記提供了每個峰值的頻率值和幅度值。Reference 基準標記一直是顯示的最高峰值，用紅色表示。
6?系列 MSO 無縫集成 DPOJET Essentials 抖動和眼圖分析軟件包，擴展了示波器功能，可以在一個單次實時采集中，在相鄰時鐘和數據周期上獲得測量數據。它可以測量關鍵的抖動和時序分析參數，如時間間隔誤差和相位噪聲，幫助檢定可能的系統時序問題。
分析工具如時間趨勢圖和直方圖，可以迅速顯示測量結果怎樣隨時間變化，頻譜分析功能則可以迅速顯示抖動源和調制源精確的頻率和幅度。
選項 6-DJA 增加了額外的抖動分析功能，更好地表征器件性能。31?種新增測量功能提供了完善的抖動和眼圖分析和抖動分離算法，可以發現當今高速串行設計、數字設計和通信系統設計中的信號完整性問題，以及相關的問題來源。選項 6-DJA 還提供眼圖模板測試，自動實現通過/失敗測試。
獨有的“抖動摘要”可以在幾秒種內全面查看器件性能。
6 系列 MSO還把選配的6-PWR功率分析套件集成到示波器的自動測量系統中，可以迅速地、可重復地分析功率質量、輸入電容、涌入電流、諧波、開關損耗、安全作業區 (SOA)、調制、紋波、磁性測量、效率、幅度和定時測量、轉換速率 (dv/dt 和 di/dt)、控制環路響應 (博德圖)和電源抑制比 (PSRR)。
測量自動化支持一鍵觸摸優化測量質量和可重復性，而無需外部 PC 或復雜的軟件設置。
電源分析測量可顯示多樣化波形和繪圖。
嵌入式設計人員的一個重點領域是測試各種嵌入式系統和接口技術是否一致。這可以保證器件在 plugfests 中通過徽標認證，在與其他滿足標準的器件一起運行時成功進行互操作。
高速串行標準的一致性測試規范都是由各自協會(huì )或主管機構開發的，比如 USB、以太網、內存、顯示器和 MIPI。通過與這些協會(huì )密切合作，泰克開發了基于示波器的一致性測試應用，不僅重點提供測試合格/不合格結果，還可以更深入地了解測試失敗原因，其提供了各種相關測量工具，如抖動和定時分析，以調試測試失敗的設計。
這些自動一致性測試應用基于一個框架，提供了：
根據規范全面覆蓋測試項目。
測試時間快，基于量身定制的設計優化采集和測試順序。
在以前采集的信號基礎上進行分析，在所有采集完成后可以從設置中斷開被測器件 (DUT)。這可以分析不同示波器上采集的波形，或在遠程實驗室中捕獲的波形，建立高度協作的測試環境。
在采集過程中驗證信號，確保捕獲適當的信號。
其他參數測量，用來調試設計。
睚定義眼圖模板測試，了解設計裕量。
以多種格式提供詳細報告，包括設置信息、結果、裕量、波形截屏和示圖。
TekExpress USB2 (選項 6-CMUSB2) DUT 在板配置 DUT 特定設置
6?系列 MSO 根據 USB 2.0?規范運行 6-CMUSB2 一致性測試
6 系列 MSO 帶有大量的端口，可以用來把儀器連接到網絡(luò )上、直接連接到 PC 上，或連接到其他測試設備上。
前面板上兩個 USB 2.0?和一個 USB 3.0?主控端口及后面板上四個額外的 USB 主控端口（兩個 2.0，兩個 3.0）可以簡便地把屏幕圖、儀器設置和波形數據傳送到 USB 海量存儲設備上。還可以把 USB 鼠標和鍵盤連接到 USB 主控端口，控制儀器，輸入數據。
后面板 USB 設備端口用來從 PC 遠程控制示波器。
儀器后面標準 10/100/1000BASE-T 以太網端口可以簡便地連接網絡(luò )，提供 LXI Core 2011?兼容能力。
儀器后面的 DVI-D、顯示器端口和 VGA 端口可以在外部監視器或投影儀上實現雙重儀器顯示，。
所需的 I/O 把6 系列 MSO 連接到設計環境其余地方。
想與世界另一側的設計團隊協作？
嵌入式 e*Scope?功能可以通過網絡(luò )連接，使用標準網絡(luò )瀏覽器快速控制示波器。只需輸入示波器的 IP 地址或者網絡(luò )名稱，即會(huì )向瀏覽器提供一個網頁?？梢赃h程控制示波器，就像手邊一模一樣。您也可以使用 Microsoft Windows Remote Desktop? 功能，直接連接示波器，實現遠程控制。
通過標配行業標準 TekVISA? 協議接口，您可以使用和增強 Windows 數據分析和文檔管理應用。儀器標配 IVI-COM 儀器驅動程序，可以使用外部 PC 的 LAN 或 USBTMC 連接，簡便地與示波器通信。
e*Scope 可以使用常用網絡(luò )瀏覽器，簡便地實現遠程查看和控制功能。
6 系列 MSO 有一臺選配集成任意波形/函數發生器，特別適合仿真設計內部的傳感器信號，或在信號中增加噪聲以執行裕量測試。集成函數發生器提供了高達 50?MHz 的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正弦曲線和心電圖。任意函數發生器提供了 128?k 點記錄長度，可以從內部文件位置或 U 盤中加載保存的波形。6 系列 MSO 兼容泰克 ArbExpress 基于 PC 的波形創(chuàng )建和編輯軟件，可以快捷方便地創(chuàng )建復雜的波形。
6 系列 MSO 有一個集成 4?位數字電壓表 (DVM) 和一個 8?位觸發頻率計數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與通用示波器相同。計數器可以非常精確地讀出觸發的事件頻率。數字電壓表和觸發頻率計免費提供，在注冊產品后激活。
選配的6-SEC 增強儀器安全功能使用密碼保護控制所有儀器 I/O 端口打開/關閉及儀器固件升級功能。此外，選項 6-SEC 提供了較高安全級別，確保根據美國國家工業安全方案操作手冊 (NISPOM) DoD 5220.22-M 第 8?章要求及 NISPOM 分類系統認證和認可國防安全服務手冊清除內存中所有設置和波形數據。這可確保讓您能夠放心地將儀器遷移到安全區域之外。
6 系列 MSO 包括許多幫助資源，您可以迅速解答自己遇到的問題，而不用翻閱手冊或上網查找：
各種菜單中使用圖形圖像和說明文本，迅速概括介紹各個功能。
所有菜單都在右上方有一個問號圖標，您可以直接進入內置幫助系統與該菜單對應的部分。
幫助菜單包括簡短的用戶界面教程，新用戶可以在幾分鐘內迅速了解儀器操作。
內置幫助迅速解答疑問，而不必翻閱手冊或登錄網站。
除另行說明外，所有技術規格均保證一致，除另行指明外，所有技術規格均適用于所有型號。
| ? | MSO64 |
|---|---|
| FlexChannel 輸入通道數 | 4? |
| 最大模擬通道數 | 4? |
| 最大數字通道數（帶可選邏輯探頭） | 32? |
| 帶寬（計算的上升時間） | 1?GHz (400?ps)，2.5?GHz (160?ps)，4?GHz (100?ps)，6?GHz (66.67?ps)，8?GHz (50?ps) |
| DC 增益精度 | 50??：±2.0%?1（2?mV/div 時為 ±2.0%，1?mV/div 時為 ±4.0%，典型值） 50??：±1.0%?2（2?mV/div 時為 ±1.0% 滿刻度，1?mV/div 時為 ±2.0%，典型值） 1?M?：±2.0%1（2?mV/div 時為 ±2%，1?mV/div 和 500?μV/div 時為 ±2.5%，典型值） 1?MΩ：±1.0%2?滿刻度（2?mV/div 時為 ±1.0% 滿刻度，1?mV/div 和 500?μV/div 時為 ±1.25%，典型值） |
| ADC 分辨率 | 12?位 |
| 垂直分辨率 | 8?位 @ 25?GS/s；所有通道上 8?GHz? 12?位 @ 12.5?GS/s；所有通道上 4?GHz? 13?位 @ 6.25?GS/s（高分辨率）；所有通道上 2?GHz? 14?位 @ 3.125?GS/s（高分辨率）；所有通道上 1?GHz? 15?位 @ 1.25?GS/s（高分辨率）；所有通道上 500?MHz? 16?位 @ ≤625?MS/s（高分辨率）；所有通道上 200?MHz |
| 采樣率 | 在所有模擬/數字通道上 25?GS/s（40ps 分辨率） |
| 記錄長度 | 在所有模擬/數字通道上 62.5?M 樣點，在所有模擬/數字通道上選配 125?M 樣點，在所有模擬/數字通道上選配 250?M 樣點 |
| 波形捕獲率 | >500,000?wfms/s（峰值檢測，包絡(luò )采集模式），? >30,000?波形/秒（所有其他采集模式） |
| 任意波形/函數發生（選配） | 13?種預先定義的波形類型，高達 50?MHz 輸出 |
| DVM | 4?位 DVM（產品注冊后免費） |
| 觸發頻率計數器 | 8?位頻率計數器（產品注冊后免費） |
1信號路徑校正后立即開始，環境溫度每變化 5?°C 增加 2%
2信號路徑校正后立即開始，環境溫度每變化 5?°C 增加 1% 滿刻度
輸入耦合
DC, AC
輸入阻抗 1?MΩ DC 耦合
1?MΩ ±1%
輸入電容 1?MΩ DC 耦合, 典型值
14.5?pF ±1.5?pF
輸入阻抗 50?Ω，DC 耦合
50?Ω ±3%
輸入靈敏度范圍
1?MΩ
500?μV/div ~ 10?V/div，1-2-5?序列
注：500?μV/div 是 1mV/div 的 2?倍數字縮放。
50Ω
1?mV/div ~ 1?V/div，1-2-5?順序
注：1?mV/div 是 2mV/div 的 2?倍數字縮放。
最大輸入電壓
50?Ω：2.5?VRMS@<100?mV/div，峰值 ≤ ±20?V (DF ≤ 6.25%)
50?Ω：5?VRMS@ ≥100?mV/div，峰值 ≤ ±20?V (DF ≤ 6.25%)
1?MΩ：300?VRMS
對于 1?MΩ，在 4.5?MHz ~ 45?MHz 時額定值以 20?dB/10?倍頻程比率下降；
45MHz ~ 450MHz 時額定值以 14?dB/10?倍頻程比率下降；> 450?MHz 時，5.5VRMS
有效位數 (ENOB)，典型值
2?mV/div，高分辨率模式，50?Ω，10?MHz 輸入，90% 全屏
| 帶寬 | ENOB |
|---|---|
| 4?GHz | 5.9 |
| 3?GHz | 6.1 |
| 2.5?GHz | 6.2 |
| 2?GHz | 6.35 |
| 1?GHz | 6.8 |
| 500?MHz | 7.2 |
| 350?MHz | 7.4 |
| 250?MHz | 7.5 |
| 200?MHz | 7.75 |
| 20?MHz | 8.8 |
50?mV/div，高分辨率模式，50?Ω，10?MHz 輸入，90% 全屏
| 帶寬 | ENOB |
|---|---|
| 4?GHz | 7.25 |
| 3?GHz | 7.5 |
| 2.5?GHz | 7.6 |
| 2?GHz | 7.8 |
| 1?GHz | 8.2 |
| 500?MHz | 8.5 |
| 350?MHz | 8.8 |
| 250?MHz | 8.9 |
| 200?MHz | 9 |
| 20?MHz | 9.8 |
2?mV/div，采樣模式，50?Ω，10?MHz 輸入，90% 全屏
| 帶寬 | ENOB |
|---|---|
| 8?GHz | 5.1 |
| 7?GHz | 5.3 |
| 6?GHz | 5.5 |
| 5?GHz | 5.65 |
| 4?GHz | 5.9 |
| 3?GHz | 6.05 |
| 2.5?GHz | 6.2 |
| 2?GHz | 6.35 |
| 1?GHz | 6.8 |
| 500?MHz | 7.2 |
| 350?MHz | 7.3 |
| 250?MHz | 7.5 |
| 200?MHz | 7.3 |
| 20?MHz | 7.6 |
50?mV/div，采樣模式，50?Ω，10?MHz 輸入，90% 全屏
| 帶寬 | ENOB |
|---|---|
| 8?GHz | 6.5 |
| 7?GHz | 6.6 |
| 6?GHz | 6.8 |
| 5?GHz | 7 |
| 4?GHz | 7.2 |
| 3?GHz | 7.4 |
| 2.5?GHz | 7.6 |
| 2?GHz | 7.7 |
| 1?GHz | 8.2 |
| 500?MHz | 8.4 |
| 350?MHz | 8.7 |
| 250?MHz | 8.8 |
| 200?MHz | 7.8 |
| 20?MHz | 7.9 |
DC 均衡
0.1?div，DC-50?Ω 示波器輸入阻抗（50?Ω BNC 端接）
0.2?div @ 1?mV/div，DC-50?Ω 示波器輸入阻抗（50?Ω BNC 端接）
0.2?div，DC-1?MΩ 示波器輸入阻抗（50?Ω BNC 端接）
位置范圍
±5?格
最大偏置范圍
輸入信號不得超過 50?Ω 輸入路徑的最大輸入電壓。
| V/div 設置 | 最大偏置范圍，50? 輸入 |
|---|---|
| 1?mV/div - 99?mV/div | ±1?V |
| 100?mV/div - 1?V/div | ±10?V |
| V/div 設置 | 最大偏置范圍，1M? 輸入 |
|---|---|
| 500?μV/div - 63?mV/div | ±1?V |
| 64?mV/div - 999?mV/div | ±10?V |
| 1?V/div - 10?V/div | ±100?V |
偏置精度
±（0.005?X | 偏置 – 位置 | + DC 平衡）；偏置，位置和 DC 均衡均用 V 為單位
帶寬限制選項
8?GHz 型號, 50?Ω
20?MHz, 200?MHz, 250?MHz, 350?MHz, 500?MHz, 1?GHz, 2?GHz, 2.5?GHz, 3?GHz, 4?GHz, 5?GHz, 6?GHz, 7?GHz 和 8?GHz
6?GHz 型號, 50?Ω
20?MHz, 200?MHz, 250?MHz, 350?MHz, 500?MHz, 1?GHz, 2?GHz, 2.5?GHz, 3?GHz, 4?GHz, 5?GHz 和 6?GHz
4?GHz 型號, 50?Ω
20?MHz, 200?MHz, 250?MHz, 350?MHz, 500?MHz, 1?GHz, 2?GHz, 2.5?GHz, 3?GHz 和 4?GHz
2.5?GHz 型號, 50?Ω
20?MHz, 200?MHz, 250?MHz, 350?MHz, 500?MHz, 1?GHz, 2?GHz 和 2.5?GHz
1?GHz 型號, 50?Ω
20?MHz, 200?MHz, 250?MHz, 350?MHz, 500?MHz 和 1?GHz
1?MΩ
20?MHz, 200?MHz, 250?MHz, 350?MHz, 和全部帶寬 (500?MHz)
帶寬頻響優化
平坦響應或階躍響應
隨機噪聲，RMS，典型值
1?MΩ，高分辨率模式 (RMS)，典型值
| V/div | 1?mV/div | 2?mV/div | 5?mV/div | 10?mV/div | 20?mV/div | 50?mV/div | 100?mV/div | 1?V/div | |
|---|---|---|---|---|---|---|---|---|---|
| 500?MHz | 186?μV | 202?μV | 210?μV | 236?μV | 288?μV | 522?μV | 1.25?mV | 13.4?mV | |
| 350?MHz | 134?μV | 138?μV | 145?μV | 163?μV | 216?μV | 391?μV | 974?μV | 10.6?mV | |
| 250?MHz | 108?μV | 110?μV | 114?μV | 131?μV | 182?μV | 374?μV | 838?μV | 9.63?mV | |
| 200?MHz | 106?μV | 108?μV | 109?μV | 117?μV | 149?μV | 274?μV | 674?μV | 8.01?mV | |
| 20?MHz | 73?μV | 73.2?μV | 78.1?μV | 99.6?μV | 158?μV | 361?μV | 801?μV | 8.29?mV | |
50?Ω，典型值
| V/div | 1?mV/div | 2?mV/div | 5?mV/div | 10?mV/div | 20?mV/div | 50?mV/div | 100?mV/div | 1?V/div | |
|---|---|---|---|---|---|---|---|---|---|
| 8?GHz | 158?μV | 158?μV | 208?μV | 342?μV | 630?μV | 1.49?mV | 3.46?mV | 29.7?mV | |
| 7?GHz | 141?μV | 143?μV | 192?μV | 311?μV | 562?μV | 1.31?mV | 3.11?mV | 26.2?mV | |
| 6?GHz | 127?μV | 127?μV | 165?μV | 274?μV | 489?μV | 1.18?mV | 2.71?mV | 23.6?mV | |
| 5?GHz | 112?μV | 113?μV | 149?μV | 239?μV | 446?μV | 1.05?mV | 2.42?mV | 21.1?mV | |
| V/div | 1?mV/div | 2?mV/div | 5?mV/div | 10?mV/div | 20?mV/div | 50?mV/div | 100?mV/div | 1?V/div | |
| 4?GHz | 97.4?μV | 98.7?μV | 124?μV | 192?μV | 344?μV | 817?μV | 1.92?mV | 16.3?mV | |
| 3?GHz | 82.9?μV | 84?μV | 105?μV | 160?μV | 282?μV | 680?μV | 1.62?mV | 13.6?mV | |
| 2.5?GHz | 76.5?μV | 77.5?μV | 93.8?μV | 144?μV | 257?μV | 606?μV | 1.44?mV | 12.1?mV | |
| 2?GHz | 68.1?μV | 69.1?μV | 83.6?μV | 131?μV | 226?μV | 528?μV | 1.28?mV | 10.6?mV | |
| 1?GHz | 54.8?μV | 51.2?μV | 63.4?μV | 90.9?μV | 160?μV | 378?μV | 941?μV | 7.65?mV | |
| 500?MHz | 39.7?μV | 39.8?μV | 48.1?μV | 65.1?μV | 115?μV | 280?μV | 666?μV | 5.6?mV | |
| 350?MHz | 33.8?μV | 33.5?μV | 40?μV | 54.8?μV | 94.3?μV | 217?μV | 560?μV | 4.35?mV | |
| 250?MHz | 30.8?μV | 31.2?μV | 36.1?μV | 49.9?μV | 80.3?μV | 187?μV | 482?μV | 3.75?mV | |
| 200?MHz | 25.3?μV | 25.4?μV | 29.7?μV | 44?μV | 70.7?μV | 165?μV | 445?μV | 3.3?mV | |
| 20?MHz | 8.68?μV | 8.9?μV | 10.4?μV | 15.1?μV | 27.5?μV | 70.4?μV | 158?μV | 1.41?mV | |
串擾（通道隔離度），典型值
≥70?dB, 2?GHz 以下時
≥60?dB, 5?GHz 以下時
≥45?dB, 8?GHz 以下時
對設置為 200?mV/div 的任意兩條通道。
通道數量
安裝的每只 TLP058 有 8?個數字輸入 (D7-D0) (有一條模擬通道)
垂直分辨率
1?位
最大輸入切換速率
500?MHz
可檢測的最小脈寬, 典型值
1?ns
閾值
每條數字通道一個閾值
閾值范圍
±40?V
閾值分辨率
10?mV
閾值精度
± [100?mV + 校準后3%的閾值設置]
輸入通道遲滯，典型值
在探頭端部 100?mV
輸入動態范圍, 典型值
30?Vpp?對 Fin?≤ 200?MHz, 10?Vpp?對 Fin?> 200?MHz
絕對最大輸入電壓, 典型值
±42?V 峰值
最小電壓擺幅, 典型值
400?mV 峰峰值
輸入阻抗, 典型值
100?kΩ
探頭負載，典型值
2?pF
時基范圍
40?ps/div ~ 1,000?s/div
采樣速率范圍
6.25?S/s ~ 25?GS/s (實時)
50?GS/s ~ 2.5?TS/s (插補)
記錄長度范圍
適用于模擬通道和數字通道。所有采集模式都是 250?M 最大記錄長度直到 1?k 最低記錄長度，可以以 1?個樣點遞增調節。
標配: 62.5?M 樣點
選項 6-RL-1: 125?M 樣點
選項 6-RL-2: 250?M 樣點
秒/格范圍
| 型號 | 1?K | 10?K | 100?K | 1?M | 10?M | 62.5?M | 125?M | 250?M |
|---|---|---|---|---|---|---|---|---|
| MSO64 標配 62.5?M | 40?ps - 16?s | 400?ps - 160?s | 4?ns - 1000?s | 2.5?μs - 1000?s | N/A | N/A | ||
| MSO64 選項 6-RL-1?125?M | 40?ps - 16?s | 400?ps - 160?s | 4?ns - 1000?s | 2.5?μs - 1000?s | 5?μs - 1000?s | N/A | ||
| MSO64 選項 6-RL-2?250?M | 40?ps - 16?s | 400?ps - 160?s | 4?ps - 1000?s | 2.5?μs - 1000?s | 5?μs - 1000?s | 10?μs - 1000?s | ||
孔徑不確定度（采樣抖動）
| 持續時間 | 典型抖動 |
|---|---|
| <1?μs | 80?fs |
| <1?ms | 130?fs |
時基精度
±1.0?x10-7在任何 ≥1?ms 的時間間隔上
| 描述 | 技術指標 | |
|---|---|---|
| 出廠容限 | ±12?ppb。在校準時，25?°C 環境溫度，在任意 ≥1?ms 間隔上 | |
| 溫度穩定性 | ±20?ppb，在 0?°C ~ 50?°C 整個工作范圍內，在此溫度下經過足夠的浸入時間后。在工作溫度下測試 | |
| 晶體老化 | ±300?ppb。頻率容限在一年期內在 25?°C 時變化 | |
時間增量測量精度
（假定邊沿形狀根據高斯濾器響應生成）
對于給定的儀器設置和輸入信號，計算時間增量測量精度 (DTA) 的公式（假設忽略高于奈奎斯特頻率的信號量），其中：
SR?1= 轉換速率 (第1個邊沿) 在第 1個測量點周?chē)?/p>
SR?2= 轉換速率（第 2?個邊沿）在第 2?個測量點周?chē)?/p>
N = 輸入參考保障噪聲極限值 (VRMS)
TBA = 時基精度或參考頻率誤差
t?p= 增量時間測量持續時間(秒)
1動態噪聲是指在應用信號時出現的噪聲（如失真或交織誤差）。
最高采樣率下的最大持續時間
2.5?ms (標配) 或 5?ms (選項 6-RL-1, 125?M 樣點) 或 10?ms (選項 6-RL-2, 250?M 樣點)
時基延遲時間范圍
-10?格 ~ 5,000?s
相差校正范圍
-125?ns 至 +125?ns，分辨率為 40?ps（針對“峰值檢測”和“包絡(luò )”采集模式）。
-125?ns 至 +125?ns，分辨率為 1?ps（針對“峰值檢測”和“包絡(luò )”采集模式）。
模擬通道間延遲，全部帶寬，典型值
≤ 10?ps，對任意兩條通道，輸入阻抗設置為 50?Ω、DC 耦合，伏/格相等或高于 10?mV/div
模擬通道和數字 FlexChannels 通道之間延遲，典型值
ns，使用 TLP058 及與示波器帶寬匹配的無源探頭，沒有應用帶寬限制
任意兩條數字 FlexChannels 通道之間的延遲，典型值
320?ps
數字 FlexChannel, 通道任意兩位之間的延遲, 典型值
160?ps
觸發模式
自動觸發，正常觸發，單次觸發
觸發耦合
DC，高頻抑制（衰減 > 50?kHz），低頻抑制（衰減 < 50?kHz），噪聲抑制（降低靈敏度）
觸發帶寬 (邊沿、脈沖和邏輯), 典型值
| 型號 | 觸發類型 | 觸發帶寬 |
|---|---|---|
| MSO64 8?GHz | 邊沿 | 8?GHz |
| MSO64 8?GHz | 脈沖, 邏輯 | 4?GHz |
| MSO64 6?GHz | 邊沿 | 6?GHz |
| MSO64 6?GHz | 脈沖, 邏輯 | 4?GHz |
| MSO64 4?GHz, 2.5?GHz, 1?GHz: | 邊沿, 脈沖, 邏輯 | 產品帶寬 |
邊沿類型觸發靈敏度，DC 耦合，典型值
| 路徑 | 范圍 | 技術指標 |
|---|---|---|
| 1?M? 路徑（所有型號） | 0.5?mV/div ~ 0.99?mV/div | 5?mV，DC ~ 儀器帶寬 |
| ≥ 1?mV/div | 5?mV 或 0.7?div，以高者為準，DC ~<500 6="" mhz="" mv="" 0.8="">500?MHz ~ 儀器帶寬 | |
| 50?? 路徑 | 1?mV/div ~ 9.98?mV/div | 3.0?div，DC ~ 儀器帶寬 |
| ≥ 10?mV/div | < 1.0?格，DC ~ 儀器帶寬 | |
| 線路 | 90?V ~ 264?V 工頻電壓，50?- 60?Hz 工頻 | 103.5?V ~ 126.5?V |
| 輔助觸發輸入 | 250mVPP，DC ~ 400MHz | |
邊沿類型觸發靈敏度, 非 DC 耦合, 典型值
| 觸發耦合 | 典型靈敏度 |
|---|---|
| 噪聲抑制 | 2.5?x DC 耦合極限 |
| 高頻抑制 | DC ~ 50?kHz 時，1.0?x DC 耦合極限。50?kHz 以上時衰減信號。 |
| 低頻抑制 | 對 50?kHz 以上的頻率，1.5?x DC 耦合極限。50?kHz 以下時衰減信號。 |
觸發抖動，典型值
≤ 1.5?psRMS，對采樣模式和邊沿型觸發
≤ 7?psRMS≤ 2?psRMS，對邊沿型觸發和 FastAcq 模式
≤ 40?psRMS，對非邊沿型觸發模式
≤ 40?psRMS，對輔助觸發輸入、采樣采集模式、邊沿觸發
≤ 40?psRMS，對輔助觸發輸入、FastAcq 采集模式、邊沿觸發
觸發抖動, AUX 輸入, 典型值
≤ 200?psRMS, 對采樣模式和邊沿類型觸發
≤ 220?psRMS, 對邊沿類型觸發和 FastAcq 模式
儀器之間輔助輸入觸發時延, 典型值
每臺儀器上 ±100ps 抖動及儀器之間總計1.5ns 時延; ≤1.7ns 。
時延對脈沖輸入電壓≥1?Vpp會(huì )改進
觸發電平范圍
| 信號源 | 范圍 |
|---|---|
| 任意通道 | 距屏幕中心 ±5?格 |
| 輔助輸入觸發 | ±5?V |
| 線路 | 固定在線路電壓的大約 50% |
這些指標適用于邏輯閾值和脈沖閾值。
觸發頻率計數器
8?位 (產品注冊后免費)
觸發類型
邊沿：
任何通道正斜率、負斜率或任一斜率。耦合包括直流、交流、噪聲抑制、高頻抑制和低頻抑制。
脈寬：
觸發正脈寬或負脈寬?？梢杂脮r(shí)間或者邏輯值來限定事件
超時：
當事件在指定時間內一直保持高、低或高低時觸發。事件可以按邏輯判定
欠幅：
在一個脈沖超過第一個閾值，但是未能超過第二個閾值時觸發采集?？梢杂脮r(shí)間或者邏輯值來限定事件
窗口：
在事件進入、超出、保持在用戶可調節的兩個閾值確定的窗口范圍內、范圍外時觸發采集?？梢杂脮r(shí)間或者邏輯值來限定事件
邏輯：
在邏輯碼型變成真、變成假或與時鐘邊沿一致時觸發采集。為所有輸入通道指定(AND, OR, NAND, NOR) 可以定義為高、低或任意。變成真的邏輯碼型可以根據時間判定
建立和保持時間：
當任意輸入通道中存在的時鐘和數據之間的建立時間和保持時間超過閾值時觸發
上升/下降時間：
在脈沖邊沿變化速率快于或慢于指定速率時觸發。跳變沿可以為正、負或正負。事件可以按邏輯判定
序列：
觸發 B 事件 X 次，或復位 C 事件，在 A 事件后觸發 N 個事件。一般來說，A 和 B 觸發事件可以設置成任何觸發類型，有少數例外：不支持邏輯判定，如果 A 事件或 B 事件設置成建立時間和保持時間，那么其他事件必須設置成邊沿，且不支持以太網和高速 USB (480?Mbps)
可視觸發
通過掃描所有波形采集，并把它們與屏幕上的區域(幾何形狀)進行對比，來判定標準觸發。每個區域使用 In、Out 或 Don't Care 作為判定符，確定的區域沒有上限?？梢允褂萌我饨M合的可視觸發區域定義布爾表達式，進一步判定采集內存中存儲的事件。形狀有矩形、三角形、梯形、六邊形及用戶自定義形狀。
并行總線：
在并行總線數據值上觸發。并行總線長度可以是 1?位到 32?位 (從數字通道和模擬通道)。支持二進制和十六進制 基數
I2C 總線 (選項 6-SREMBD):
在高達 10?Mb/s 的 I2C 總線上的開始、重復開始、停止、未確認、地址（7?位或 10?位）、數據或地址和數據上觸發采集
SPI 總線（選項 6-SREMBD）:
在最高 20?Mb/s 的 SPI 總線上觸發從選擇、空閑時間或數據(1-16?個字)
RS-232/422/485/UART Bus (option 6-SRCOMP):
觸發高達 15?Mb/s 的開始位、包尾、數據和奇偶性錯誤
CAN 總線 (選項 6-SRAUTO):
在高達 1?Mb/s 的 CAN 總線的幀頭、幀類型（數據幀、遠程幀、錯誤幀或過載幀）、標識符、數據、標識符和數據、EOF、未確認、位填充錯誤上觸發采集
CAN FD 總線 (選項 6-SRAUTO):
在高達 16?Mb/s 的 CAN FD 總線的幀頭、幀類型（數據、遠程、錯誤或過載）、標識符（標準或擴展）、數據（1-8?字節）、標識符和數據、幀尾、錯誤（丟失確認、位填充錯誤、FD 格式錯誤、任何錯誤）上觸發
LIN 總線 (選項 6-SRAUTO):
在高達 1?Mb/s 的 LIN 總線的同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀、錯誤上觸發采集
FlexRay 總線 (選項 6-SRAUTO):
在高達 10?Mb/s 的 FlexRay 總線的幀頭、指示符位（正常、凈荷、空、同步、啟動）、周期數、包頭字段（指示符位、標識符、凈荷長度、包頭 CRC 和周期數）、標識符、數據、標識符和數據、幀尾、錯誤上觸發采集
SENT 總線 (選項 6-SRAUTOSEN)
觸發包頭、快速通道狀態和數據、低速通道消息號和數據及 CRC 錯誤
SPMI 總線 (選項 6-SRPM):
觸發序列開頭條件、復位、睡眠、關閉、喚醒、認證、主讀取、主寫入、寄存器讀取、寄存器寫入、擴展寄存器讀取、擴展寄存器寫入、擴展寄存器讀取長、擴展寄存器寫入長、器件描述符碼組主讀取、器件描述符碼組從讀取、寄存器 0?寫入、傳送總線擁有和奇偶性錯誤
USB 2.0?LS/FS/HS 總線 (選項 6-SRUSB2):
在高達 480?Mb/s 的 USB 總線的同步、復位、暫停、恢復、包尾、令牌（地址）包、數據包、握手包、專用包、錯誤上觸發采集
以太網總線 (選項 6-SRENET):
在 10BASE-T 和 100BASE-TX 總線上觸發幀頭、MAC 地址、MAC Q 標簽、MAC 長度/類型、MAC 數據、IP 包頭、TCP/IPV4 數據、包尾和 FCS (CRC) 錯誤上觸發采集
音頻（I2S、LJ、RJ、TDM）總線（選項 6-SRAUDIO）：
觸發字選擇、幀同步或數據。I2S/LJ/RJ 最大數據速率為 12.5?Mb/s。TDM 的最大數據速率是 25?Mb/s
MIL-STD-1553?總線 (選項 6-SRAERO):
在 MIL-STD-1553?總線的同步、命令（傳輸/接收位、奇偶校驗、子地址/模式、字數/模式數、RT 地址）、狀態（奇偶校驗、消息錯誤、儀器、服務請求、接收的廣播命令、繁忙、子系統標記、動態總線控制接收、終端標記）、數據、時間 (RT/IMG) 和錯誤（奇偶校驗錯誤、同步錯誤、曼徹斯特錯誤、非連續數據）上觸發
ARINC 429?總線 (選項 6-SRAERO):
在高達 1Mb/s 的 ARINC 429?總線的字頭、標簽、數據、標簽和數據、字尾和錯誤（任何錯誤、奇偶校驗錯誤、字錯誤、間隙錯誤）上觸發
觸發釋抑范圍
0?ns ~ 10秒
采樣
采集的樣點值
峰值檢測
在所有掃描速度下捕獲最窄 160?ps 的毛刺
平均
2?~ 10,240?個波形
包絡(luò )
Min-max包絡(luò )，反映多次采集中的峰值檢測數據
High Res
對每種采樣率應用唯一的有限脈沖響應 (FIR) 濾波器，對該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 的噪聲。
高分辨率模式一直提供最低 12?位垂直分辨率，在 ≤625?MS/s 采樣率下最高可達 16?位垂直分辨率。
FastAcq?
FastAcq 優化儀器，分析動態范圍，捕獲偶發事件。
最大波形捕獲速率：
>500,000?波形/秒（峰值檢測或包絡(luò )采集模式）
>30,000?波形/秒（所有其他采集模式）
滾動模式
處于自動觸發模式時，在慢于 40?ms/div 或更慢的時基設定，在屏幕中從右到左滾動序列波形點。
FastFrame?
采集內存分為數段。
最大觸發速率為每秒 >5,000,000?個波形
最小幀大小 = 50?個樣點
最大幀數：對于幀大小 ≥ 1,000?個樣點，最大幀數 = 記錄長度/幀大小。
對 50?點幀，最大幀數 = 691,000
光標類型
波形, V 條, H 條, V&H 條
DC 電壓測量精度，平均采集模式
| 測量類型 | DC 精度 (V) |
|---|---|
| ≥ 16?個波形的平均值 | ±((DC 增益精度) * |讀數 - (偏置 - 位置)| + 偏置精度+ 0.05 * V/div 設置) |
| 在相同的示波器設置和環境條件下，所采集 16?個以上波形的任何兩組平均值之間的電壓增量 | ±(DC 增益精度 * |讀數| + 0.1 div) |
自動測量
36?種，可以顯示為單獨測量標簽或一起顯示在測量結果表中的測量數量沒有上限
幅度測量
幅度, 最大值, 最小值, 峰峰值, 正過沖, 負過沖, 中間值, RMS, AC RMS, 頂部, 底部, 面積
定時測量
周期, 頻率, 單位間隔, 數據速率, 正脈沖寬度, 負脈沖寬度, 時延, 延遲, 上升時間, 下降時間, 相位, 上升轉換速率, 下降轉換速率, 突發寬度, 正占空比, 負占空比, 電平范圍外的時間, 建立時間, 保持時間, 持續時間N個周期, 高時間, 低時間
抖動測量 (標配)
TIE 和相位噪聲
測量統計
中間值, 標準方差, 最大值, 最小值, 樣本總量。在當前采集和所有采集中均提供統計數據
參考電平
用戶可定義的參考電平用于自動測量，可以百分比或單位形式指定。參考電平可以設置成全局，適用于所有測量、每條源通道或每個信號，也可以設置為每項測量唯一
選通
Screen（屏幕）、Cursors（光標）、Logic（邏輯）、Search（搜索）或 Time（時間）。指定進行測量的采集區域。選通可以設置成 Global（全局）（影響所有設置成 Global（全局）的測量）或 Local（本地）（所有測量可以有唯一的 Time（時間）門設置；只有一個 Local（本地）門用于 Screen（屏幕）、Cursors（光標）、Logic（邏輯）和 Search（搜索）操作）。
測量示圖
為所有標準測量都提供了時間趨勢圖、直方圖和頻譜圖
抖動分析（選項 6-DJA）增加了以下功能：
測量
抖動摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼圖高度、眼圖高度@BER、眼圖寬度、眼圖寬度@BER、眼高幅度、眼低幅度、Q 因數、高位、低位、位幅度、DC 共模、AC 共模（峰峰值）、差分交點、T/nT 比、SSC 頻率方差、SSC 調制速率
測量示圖
眼圖和抖動浴盆曲線
眼圖模板測試
自動模板通過/失敗測試
功率分析（選項 6-PWR）增加了以下功能：
測量
輸入分析（頻率、VRMS、IRMS、電壓和電流波峰因數、真實功率、視在功率、無功功率、功率因數、相位角、諧波、涌入電流、輸入電容）
幅度分析（周期幅度、周期頂部、周期底部、周期最大值、周期最小值、周期峰峰值）
定時分析（周期、頻率、負占空比、正占空比、負脈沖寬度、正脈沖寬度）
開關分析（開關損耗、dv/dt、di/dt、安全作業區、RDSon）
磁性分析（電感、I 相對于 Intg(V) 關系、磁性損耗、磁性屬性）
輸出分析（工頻紋波、開關紋波、效率、啟動時間、關閉時間）
頻率響應分析（控制環路響應博特圖、電源抑制比、阻抗）
測量示圖
諧波柱狀圖、開關損耗軌跡圖和安全作業區
數字功率管理（選項 6-DPM）增加了以下功能：
測量
紋波分析（紋波）
瞬態分析（過沖、下沖）
功率序列分析（開、關）
DDR3/LPDDR3 內存調試和分析選項 (6-DBDDR3) 增加了以下功能：
測量
幅度測量（AOS、AUS、Vix(ac)、AOS Per tCK、AUS Per tCK、AOS Per UI、AUS Per UI）
時間測量（tRPRE、tWPRE、tPST、Hold Diff、Setup Diff、tCH(avg)、tCK(avg)、tCL(avg)、tCH(abs)、tCL(abs)、tJIT(duty)、tJIT(per)、tJIT(cc)、tERR(n)、tERR(m-n)、tDQSCK、tCMD-CMD、tCKSRE、tCKSRX）
數學通道數量
沒有上限
代數
加、減、乘、除波形和標量
數學表達式
定義廣泛的數學表達式，包括波形、標量、用戶可調節變量和參數測量結果，使用復雜公式執行數學運算。例如(Integral (CH1 - Mean(CH1)) X 1.414?X VAR1)
數學函數
倒置, 積分, 差分, 平方根, 指數, Log 10, Log e, Abs, Ceiling, Floor, 最小值, 最大值, 度, 弧度, Sin, Cos, Tan, ASin, ACos, ATan
關系運算
布爾比較關系結果>, <, ≥, ≤, =, ≠
邏輯
AND, OR, NAND, NOR, XOR, and EQV
濾波功能
用戶自定義濾波器。用戶指定一個包含濾波系數的濾波器
FFT 功能
頻譜幅度和相位, 實數和虛數頻譜
FFT 垂直單位
幅度: 線性和對數(dBm)
相位: 度, 弧度, 群時延
FFT 窗口函數
Hanning、Rectangular、Hamming、Blackman-Harris、Flattop2、Gaussian、Kaiser-Bessel 和 TekExp
中心頻率
受到儀器模擬帶寬限制
頻寬
74.5?Hz ~ 1.25?GHz
按 1-2-5?順序粗調
解析帶寬 (RBW)
93?μHz ~ 15.625?MHz
窗口類型和因數
| 窗口類型 | 因數 |
|---|---|
| Blackman-Harris | 1.90? |
| 平頂 2? | 3.77? |
| Hamming | 1.30? |
| Hanning | 1.44? |
| 凱塞-貝塞爾窗 | 2.23? |
| 矩形 | 0.89? |
頻譜時間
FFT 窗口因數 / RBW
參考電平
參考電平由模擬通道 Volts/div 設定值自動設置
設定范圍: -42?dBm ~ +44?dBm
垂直位置
-100?divs ~ +100?divs
垂直單位
dBm, dBμW, dBmV, dBμV, dBmA, dBμA
搜索數量
沒有上限
搜索類型
搜索長記錄，找到用戶指定標準的所有發生時點，包括邊沿、脈沖寬度、超時、欠幅脈沖、窗口違規、邏輯碼型、建立時間和保持時間違規、上升/下降時間和總線協議事件?？梢栽诓ㄐ我晥D或結果表格中查看搜索結果。
顯示器類型
15.6?英寸(395?mm) 液晶 TFT 彩色顯示器
分辨率
1,920?水平像素 × 1,080?垂直像素（高清）
顯示模式
重疊: 傳統示波器顯示模式，軌跡彼此疊加在一起
堆疊：在這種顯示模式中，每個波形都放在自己的片段中，可以利用整個 ADC 范圍，同時在查看時仍能與其他波形分開。多組通道還可以疊加在一個片段內部，簡化目測對比信號。
縮放
所有波形視圖和示圖均支持水平縮放和垂直縮放。
插值
Sin(x)/x 和線性
波形樣式
矢量, 點, 可變余輝, 無窮大余輝
格線
可移動格線和固定格線，多種類型可供選擇：網格、時間、全部和無
調色板
正常和倒置屏幕圖
用戶可以選擇各個波形的顏色
格式
YT、XY 和 XYZ
本地語言用戶界面和幫助
英語、日語、簡體中文
函數類型
任意, 正弦, 方波, 脈沖, 鋸齒波, 三角形, DC 電平, 高斯, 洛倫茲, 指數上升/下降, sin(x)/x, 隨機噪聲, 半正弦, 心電圖
幅度范圍
值為峰峰值電壓
| 波形 | 50?? | 1?M? |
|---|---|---|
| 任意波形 | 10?mV ~ 2.5?V | 20?mV ~ 5?V |
| Sine | 10?mV ~ 2.5?V | 20?mV ~ 5?V |
| 方波 | 10?mV ~ 2.5?V | 20?mV ~ 5?V |
| 脈沖 | 10?mV ~ 2.5?V | 20?mV ~ 5?V |
| 鋸齒波 | 10?mV ~ 2.5?V | 20?mV ~ 5?V |
| 三角形波 | 10?mV ~ 2.5?V | 20?mV ~ 5?V |
| 高斯 | 10?mV ~ 1.25?V | 20?mV ~ 2.5?V |
| 洛倫茲 | 10?mV ~ 1.2?V | 20?mV ~ 2.4?V |
| 指數上升 | 10?mV ~ 1.25?V | 20?mV ~ 2.5?V |
| 指數下降 | 10?mV ~ 1.25?V | 20?mV ~ 2.5?V |
| Sine(x)/x | 10?mV ~ 1.5?V | 20?mV ~ 3.0?V |
| 隨機噪聲 | 10?mV ~ 2.5?V | 20?mV ~ 5?V |
| 半正弦 | 10?mV ~ 1.25?V | 20?mV ~ 2.5?V |
| Cardiac | 10?mV ~ 2.5?V | 20?mV ~ 5?V |
正弦波形
頻率范圍
0.1?Hz ~ 50?MHz
頻率設置分辨率
0.1?Hz
頻率精度
130?ppm (頻率 ≤ 10?kHz), 50?ppm (頻率 > 10?kHz)
這只適用于正弦波、鋸齒波、方波和脈沖波形。
幅度范圍
20?mVpp?~ 5?Vpp?至 Hi-Z；10?mVpp?~ 2.5?Vpp?至 50?Ω
幅度平坦度，典型值
±0.5?dB @ 1?kHz
±1.5?dB @ 1?kHz，< 20?mVpp幅度
總體諧波失真，典型值
1%， ≥ 200?mV 幅度pp至 50?Ω 負載
2.5%，> 50?mV 且 < 200?mV 幅度pp至 50?Ω 負載
這只適用于正弦波。
無雜散動態范圍，典型值
40?dB (Vpp≥ 0.1?V)；30?dB (Vpp≥ 0.02?V)，50?Ω 負載
方波和脈沖波形
頻率范圍
0.1?Hz ~ 25?MHz
頻率設置分辨率
0.1?Hz
頻率精度
130?ppm（頻率 ≤ 10?kHz），50?ppm（頻率 > 10?kHz）
幅度范圍
20?mVpp?- 5?Vpp，Hi-Z；10?mVpp?- 2.5?Vpp，50??
占空比范圍
10% - 90% 或 10?ns 最小脈沖，以高者為準
最小脈沖時間適用于開點時間和閉點時間，因此最大占空比在更高頻率時會(huì )下降，以保持 10?ns 閉點時間
占空比分辨率
0.1%
最低脈沖寬度，典型值
10?ns。這是開點或閉點時長的最短時間。
上升/下降時間，典型值
5?ns，10% - 90%
脈沖寬度分辨率
100?ps
過沖，典型值
< 6%，對 >100?mVpp?的信號步長
這適用于正向跳變過沖（+過沖）和負向跳變過沖（-過沖）
對稱度，典型值
±1% ±5?ns，50% 占空比
抖動，典型值
< 60?ps TIERMS，≥ 100?mVpp?幅度，40%-60% 占空比
方波和脈沖波形，5?GHz 測量帶寬。
鋸齒波和三角波形
頻率范圍
0.1?Hz ~ 500?kHz
頻率設置分辨率
0.1?Hz
頻率精度
130?ppm (頻率 ≤ 10?kHz), 50?ppm (頻率> 10?kHz)
幅度范圍
20?mVpp?~ 5?Vpp, Hi-Z; 10?mVpp?~ 2.5?Vpp, 50??
可變對稱性
0% - 100%
對稱分辨率
0.1%
DC 電平范圍
±2.5?V, Hi-Z
±1.25?V, 50?Ω
隨機噪聲幅度范圍
20?mVpp~ 5?Vpp, Hi-Z
10?mVpp~ 2.5?Vpp, 50?Ω
Sin(x)/x
最大頻率
2?MHz
高斯脈沖, 半正弦, 洛倫茲脈沖
最大頻率
5?MHz
洛倫茲脈沖
頻率范圍
0.1?Hz ~ 5?MHz
幅度范圍
20?mVpp?~ 2.4?Vpp, Hi-Z
10?mVpp~ 1.2?Vpp, 50??
Cardiac
頻率范圍
0.1?Hz ~ 500?kHz
幅度范圍
20?mVpp?~ 5?Vpp, Hi-Z
10?mVpp~ 2.5?Vpp, 50??
任意波形
存儲深度
1?至 128?k
幅度范圍
20?mVpp?~ 5?Vpp, Hi-Z
10?mVpp~ 2.5?Vpp, 50??
重復率
0.1?Hz ~ 25?MHz
采樣率
250?MS/s
信號幅度精度
±[ (1.5%的峰峰值幅度設置) + (1.5%的絕對DC偏置設置) + 1?mV ] (頻率 = 1?kHz)
信號幅度分辨率
1?mV (Hi-Z)
500?μV (50?Ω)
正弦波和鋸齒波頻率精度
130?ppm（頻率 ≤10?kHz）
50?ppm（頻率 >10?kHz）
直流偏置范圍
±2.5?V, Hi-Z
±1.25?V, 50?Ω
直流偏置分辨率
1?mV (Hi-Z)
500?μV (50?Ω)
DC 偏置精度
±[ (1.5%的絕對偏置電壓設置) + 1?mV ]
從 25?°C 環境溫度起，每變化 10?°C 不確定度增加 3?mV
測量類型
DC, ACRMS+DC, ACRMS, 觸發頻率數
電壓分辨率
4位
電壓精度
直流：
±((1.5% * |讀數 – 偏置 – 位置|) + (0.5% * |(偏置 – 位置)|) + (0.1?* Volts/div))
|讀數 – 偏置 – 位置| 大于 30?°C 時以 0.100%/°C 下降
信號距屏幕中心 ±5?格
交流：
± 3% (40?Hz ~ 1?kHz)，40Hz ~ 1kHz 范圍外沒有諧波內容
AC，典型值：± 2% (20?Hz - 10?kHz)
對 AC 測量，輸入通道垂直設置必須能覆蓋4~10格之間的 VPP輸入信號，必須在屏幕上能夠完全看得見
分辨率
8?位
精度
±（1?個 + 時基精度 * 輸入頻率）
信號最低 8?mVpp或 2?div，以高者為準。
最大輸入頻率
10?Hz 到模擬通道的最大帶寬
信號最低 8?mVpp或 2?div，以高者為準。
主機處理器
Intel i5-4400E，2.7?GHz，64?位，雙核處理器
內部存儲器
≥ 80?GB。外形是一塊 80?mm m.2?卡，帶有一個 SATA-3?接口
操作系統
固態硬盤 (SSD)，帶 Microsoft Windows 10?操作系統（6-WIN 選件）
≥ 480?GB SSD。外形為 2.5?英寸 SSD 帶有一個 SATA-3?接口。此硬盤可以由客戶安裝，包括 Microsoft Windows 10?Enterprise IoT 2016?LTSB（64?位）操作系統
DisplayPort 連接器
20?針 DisplayPort 連接器，連接外部監視器或投影儀顯示示波器畫面
DVI 連接器
29?針 DVI-I連接器，連接外部監視器或投影儀顯示示波器畫面
VGA
DB-15孔式連接器; 連接顯示外部監視器或投影儀上的示波器顯示屏內容
探頭補償器信號，典型
連接：
連接器位于儀器下方 前面 右
幅度：
0?~ 2.5?V
頻率：
1?kHz
源阻抗：
1?kΩ
外部參考輸入
時基系統可以鎖相到外部 10?MHz 參考信號 。
基準時鐘有兩個范圍。
儀器可以接受 10?MHz ±2?ppm 的高精度基準時鐘或 10?MHz ±1?kppm 精度較低的基準時鐘。
USB 接口（主機，設備端口）
前面板 USB 主控端口：兩個 USB 2.0?高速端口，一個 USB 3.0?SuperSpeed 端口
后面板 USB 主控端口：兩個 USB 2.0?高速端口，兩個 USB 3.0?超高速端口
后面板 USB 設備端口：一個 USB 3.0?超高速 設備端口，提供 USBTMC 支持
以太網接口
10/100/1000?Mb/s
輔助輸出
后面板 BNC 連接器。輸出可以配置成在示波器觸發時提供一個正或負脈沖輸出、內部示波器基準時鐘輸出或 AFG 同步脈沖
| 特征 | 極限 |
|---|---|
| Vout (HI) | ≥ 2.5?V 開路；≥ 1.0?V，50?Ω 負載到地 |
| Vout (LO) | ≤ 0.7?V，≤ 4?mA 負載；≤0.25?V，50?Ω 負載到地 |
Kensington式鎖
后面安全插槽連接標準Kensington式鎖
LXI
等級: LXI Core 2011?
版本: 1.4?
電源
功耗
最大 400?W
電源電壓
100?- 240?V ±10% @ 50?Hz ~ 60?Hz
115?V ±10% @ 400?Hz

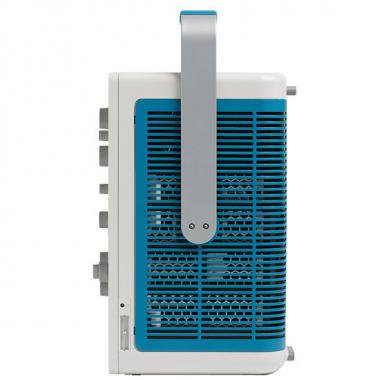

外觀尺寸
高：309?mm（12.2?英寸），支腳折疊，把手收回
高：371?mm（14.6?英寸），支腳折疊，把手抬起
寬：454?mm（17.9?英寸），從把手中心到把手中心
深：205?mm（8.0?英寸），從支腳背面到旋鈕前面，把手抬起
深：297.2?mm（11.7?英寸），支腳折疊，把手收回
重量
< 28.4?磅 (12.88?kg)
冷卻
儀器右側（從儀器正面看）及儀器后面提供充足冷卻的間隙要求為 50.8?mm（2.0?英寸）
機架安裝配置
7U (選配 RM6 機架安裝套件)
溫度
工作狀態
+0?°C 至 +50?°C（32?°F 至 122?°F）
非工作狀態
-20?°C 至 +60?°C（-4?°F 至 140?°F）
濕度
工作狀態
在不高于 40?°C 時，相對濕度 (RH) 為 5% 到 90%
+40?°C 到 +50?°C 時，相對濕度為 5% ~ ，無冷凝
非工作狀態
在不高于 60?°C 時，相對濕度 (RH) 為 5% 到 90%，無冷凝
高度
工作
高達 3,000?米（9,843?英尺）
非工作
高達 12,000?米（39,370?英尺）
法規
歐盟 CE 標志，并經過美國和加拿大UL 批準
滿足 RoHS 標準
軟件
IVI 驅動程序
為常見應用（如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB）提供標配的儀器編程接口。通過 VISA 兼容 Python、C/C++/C# 及許多其他語言。
e*Scope?
使用標準網絡(luò )瀏覽器通過網絡(luò )連接控制示波器。只需輸入示波器的 IP 地址或者網絡(luò )名稱，即會(huì )向瀏覽器提供一個網頁?？梢灾苯訌木W(wǎng)絡(luò )瀏覽器中傳送和保存設置、波形、測量和截圖，或實時控制設置變化。
LXI Web界面
通過標準網絡(luò )瀏覽器連接示波器，您只需在瀏覽器的地址條中輸入示波器的 IP 地址或網絡(luò )名稱。網絡(luò )界面可以查看儀器狀態和配置以及網絡(luò )設置的狀態和修改情況，并通過 e*Scope 網絡(luò )遙控功能控制儀器。所有網絡(luò )交互均滿足 LXI Core 規范第 1.4?版。
泰克6 系列 MSO 混合信號示波器
