泰克5 系列緊湊型混合信號示波器

優異的指標

輸入通道

• 8?個 FlexChannel??輸入

• 每個 FlexChannel 提供了：

• 一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時兩者

• 使用 TLP058 邏輯探頭時 8?個數字邏輯輸入

帶寬（所有模擬通道）

• 1?GHz

采樣率（所有模擬/數字通道）

• 實時：6.25?GS/s

• 插補：500?GS/s

記錄長度（所有模擬/數字通道）

• 125?M 點

波形捕獲率

• >500,000?個波形/秒

垂直分辨率

• 12?位 ADC

• 高分辨率模式下高達 16?位

• 1?GHz 時 7.6?ENOB

標準觸發類型

• 邊沿，脈沖寬度，欠幅，超時，窗口，邏輯，建立時間和保持時間，上升/下降時間，并行總線，順序，可視觸發

• 輔助觸發 ≤5?VRMS，50Ω，200?MHz（僅邊沿觸發）

標準分析

• 測量：36?項

• 頻譜視圖：頻域分析，獨立控制頻域和時域

• FastFrameTM：分段內存采集模式，最大觸發速率 >5,000,000 波形/秒

• 示圖：時間趨勢、直方圖、頻譜

• 數學：基本波形代數、FFT、高級公式編輯器

• 搜索：搜索任何觸發條件

• 抖動：TIE 和相位噪聲

選配分析

• 高級抖動和眼圖分析

• 高級功率測量和分析

選配串行總線觸發、解碼和分析

• I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太網, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429

任意波形/函數發生器

• 50?MHz 波形生成

• 波形類型：任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC 電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖

數字電壓表1

• 4?位 AC RMS、DC 和 DC+AC RMS 電壓測量

觸發頻率計數器1

• 8?位

視頻顯示輸出

• 高清 (1920?x 1080) 分辨率視頻輸出

連接能力

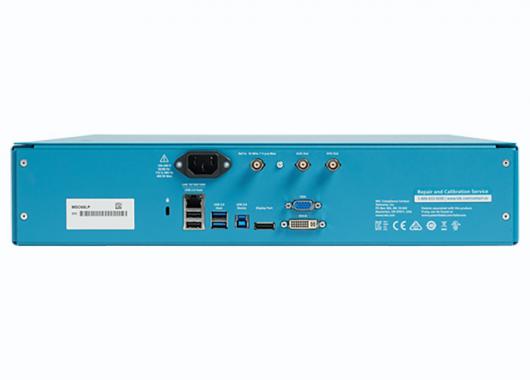

• USB 主控（6?端口），USB 3.0?設備（1?端口），LAN（10/100/1000?Base-T 以太網），顯示器端口，DVI-D，VGA

e*Scope?

• 使用標準網絡(luò )瀏覽器，通過網絡(luò )連接遠程查看和控制示波器

操作系統

• 封閉式 Linux

保修

• 標配 3?年保修

外觀尺寸

• 標配 2U 機架安裝套件

• 87.3?mm（3.44?英寸）高 x 432?mm（17.01?英寸）寬 x 621.5?mm（24.74?英寸）深

• 重量：12.7?公斤（28?磅）




1產品注冊后免費。

基于泰克已經取得驕人成績的 5?系列 MSO

5?系列 MSO 緊湊型基于 5?系列 MSO 臺式平臺。臺式 5?系列 MSO 采用創(chuàng )新的捏拉-滑動-縮放觸摸屏用戶界面、業內最大的高清顯示器以及 4?個、6?個或 8?個 FlexChannel?輸入或八個數字邏輯輸入（使用 TLP058 邏輯探時頭），各 FlexChannel 輸入供您測量單個模擬通道波形，顯示模擬輸入的頻譜視圖與同時顯示模擬和頻譜視圖（各域有單獨采集控件）。5?系列 MSO 可以隨時迎接當今及未來最棘手的挑戰。它提供全新的性能、分析和友好的用戶體驗標準。

與臺式 5?系列 MSO 一樣，緊湊型儀器提供了多個 FlexChannel 輸入、一個選配的任意波形/函數發生器輸出、一臺內置數字電壓表和觸發頻率計數器。此外，如果您插入外部觸控監視器，您可以像臺式 5?系列 MSO 一樣獲得顛覆式的手勢滑動縮放用戶體驗。

如需進一步了解臺式 5?系列 MSO 的功能，包括顛覆式的用戶體驗及各種分析軟件選項，敬請查看 5?系列 MSO 產品技術資料：www.tek.com/5SeriesMSO。

5?系列 MSO 緊湊型基于 5?系列 MSO 臺式平臺。

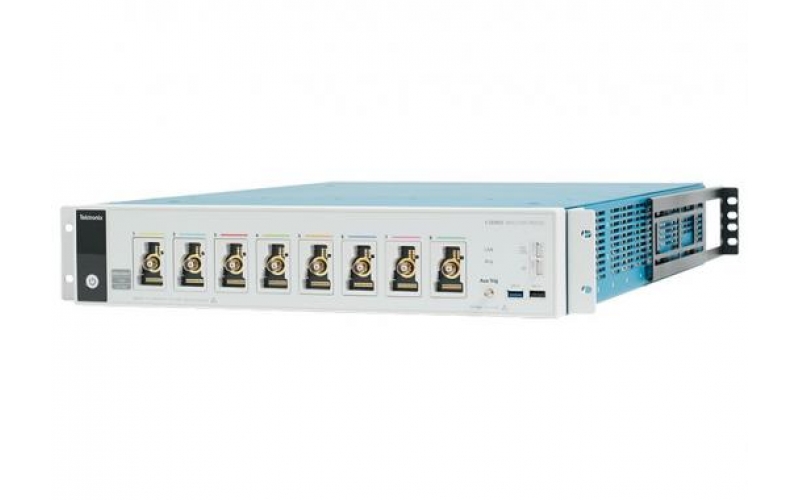

緊湊型高密度封裝，節省空間

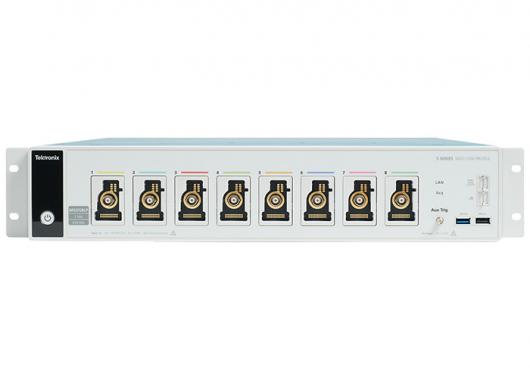

5?系列 MSO 緊湊型在節省空間的 2U 高的封裝中，提供了 8?個 FlexChannel 輸入外加一個輔助觸發輸入，以放入 19?英寸寬的機架中。儀器有側面通風孔，因此儀器可以裝在機架中，彼此疊加，從而省出更多空間。

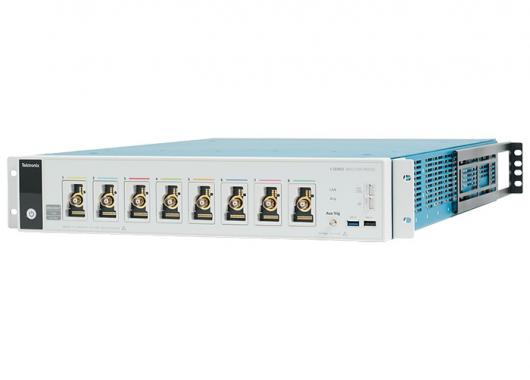

5?系列 MSO 緊湊型標配機架安裝托架，開箱后就可以裝到機架中。

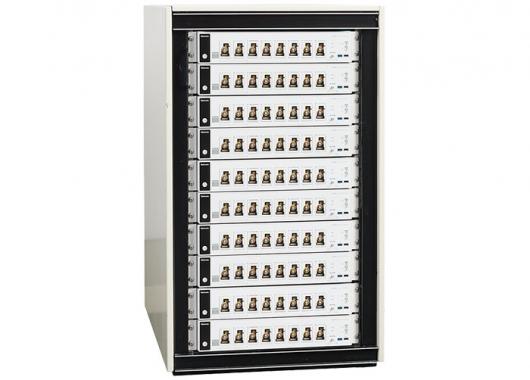

多臺 MSO58LP 儀器安裝在一個機架中，有效利用可用的空間。

選配工作臺轉換套件包括四個支腳和一個皮帶把手，用于實驗室環境的工作臺表面。

MSO58LP 選配工作臺轉換套件，優化儀器用于工作臺中。

5?系列 MSO 緊湊型節省了寶貴的機架空間。

體驗性能差異

由于 1?GHz 模擬帶寬、6.25?GS/s 采樣率、125?Mpts 記錄長度和 12?位模數轉換器 (ADCs)，5?系列 MSO 瘦身版為您捕獲準確的波形數據提供了所需的性能，同時提供了最佳的信號完整性和垂直分辨率，可以查看小的波形細節。

5?系列瘦身版混合信號示波器 (MSO) 在所有通道中具有高達 6.25?GS/s 的采樣速率，可提供高于 5x 的過采樣，實現更優噪聲性能和精細時序分辨率。

標配 125?Mpts 記錄長度在最高采樣率(6.25?GS/s)時提供了 20?ms 的采集時間，在實現長時間捕獲的同時，保持了高定時分辨率，提高了測量精度。

行業領先的垂直分辨率

在您需要捕獲高幅度信號，同時又要查看較小的信號細節時，5?系列 MSO 緊湊型提供了杰出的性能，可以捕獲關心的信號，同時最大限度地降低不想要的噪聲的影響。5?系列 MSO 緊湊型的核心是 12?位模數轉換器(ADCs)，其提供的垂直分辨率是傳統 8?位 ADC 的 16?倍。

全新高分辨率模式根據選擇的采樣率來應用基于硬件的獨特有限脈沖響應 (FIR) 濾波器。FIR 濾波器為該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 中的噪聲。

1?GHz 頻率圖疊加 High Res 濾波器，顯示了在啟用High Res 模式時噪聲下降

High Res 模式在≤ 125?MS/s 采樣率下提供了最低 12?位垂直分辨率，最高可達 16?位垂直分辨率，。下表顯示了 High Res 模式下每種采樣率的垂直分辨率位數。

普通 8?位 ADC 示波器的有效位數(ENOB)在 4~6?位之間，具體視帶寬和選擇的垂直標度而定。5?系列 MSO 緊湊型中的 12?位 ADC 與新型低噪聲前端放大器相結合，提供了 7~9?位的 ENOB，在存在大的幅度信號時，可以更好地查看細微的信號細節。

下表顯示了 5?系列 MSO 緊湊型在 High Res 模式下、50?、10MHz 輸入及 90% 全屏時的典型 ENOB 值。

1在啟動 High Res 時，6.25?GS/s 不能作為實時采樣率提供。

頻譜視圖

在頻域中查看一個或多個信號，通?？梢愿?jiǎn)便地調試問題。幾十年來，示波器一直標配基于數學的 FFT，以滿足這一需求。但是，FFT 也較難使用，因為它們由提供模擬時域視圖的采集系統所驅動。在為模擬視圖優化采集設置時，您的頻域視圖不是自己想要的。在獲得想要的頻域視圖時，您的模擬視圖不是自己想要的。在基于數學的 FFTs 中，幾乎沒有可能同時在兩個域中都獲得優化的視圖。

頻譜視圖改變了這一切。泰克已獲專利的技術既為時域提供了一個壓縮裝置，又在每個 FlexChannel 后面為頻域提供了一個數字下變頻器。兩條不同的采集路徑可以同時觀察輸入信號的時域視圖和頻域視圖，并為每個域提供獨立的采集設置。其他制造商提供了各種“頻譜分析”套件，并聲稱使用起來非常簡便，但都會(huì )有上面的局限。只有頻譜視圖既提供了杰出的易用性，又能夠同時在兩個域中實現優化的視圖。

直觀的頻譜分析儀控制功能如中心頻率、頻寬和解析帶寬 (RBW) 獨立于時域控制功能，可以簡便地進行設置，實現頻域分析。每個 FlexChannel 模擬輸入有一個頻譜視圖，可以實現多通道混合域分析。

TekVPI 探頭接口

TekVPI?探頭接口確立了探測易用性的標準。除接口提供的安全可靠的連接外，許多 TekVPI 探頭都有狀態指示燈和控件，另外在探頭補償框上有一個探頭菜單按鈕。TekVPI 接口允許直接連接電流探頭，無需單獨電源。TekVPI 探頭可以通過 USB 或 LAN 遠程控制，在自動測試系統環境中提供了功能更全面的解決方案。5?系列 MSO 緊湊型為前面板連接器提供了最高 80?W 的功率，足以為所有連接的 TekVPI 探頭供電，而不需要額外的探頭電源。

TekVPI 探頭接口是啟用高帶寬、低衰減版選配 TPP 系列無源電壓探頭的關鍵。TPP 系列探頭提供了通用探頭的所有好處：高動態范圍，靈活的連接選項，強健的機械設計，同時提供了有源探頭的性能。在 1?GHz 帶寬時，選配的 TPP1000 探頭可以查看信號中的高頻成分，3.9?pF 超低電容負載則使對電路的負面影響達到最小。選配的低衰減(2x) TPP0502 擁有 500?MHz 帶寬，特別適合測量低壓信號。

MSO58LP 連接 TekVPI 探頭和觸控監視器，用于實驗室環境中。

專為您的需求而設計

遠程操作，加快自動測試速度

IVI-COM1, IVI-C2和 LabVIEW1儀器驅動程序免費提供，可以使用 LAN 或 USBTMC 連接從外部 PC 簡便地與示波器通信。為遠程設置和控制儀器提供了一套完整的編程命令，輕松實現自動測試。

1驅動程序下載網址：www.tek.com/downloads。

2驅動程序下載網址：www.ni.com.

通過遠程操作改進協作水平

內置 e*Scope? 功能可以通過標準網絡(luò )瀏覽器，借助網絡(luò )連接快速控制示波器。只需輸入示波器的 IP 地址或者網絡(luò )名稱，即會(huì )向瀏覽器提供一個網頁。完全以您個人的方式遠程控制示波器，不管是在實驗室中，還是在全球任何地方。e*Scope 可以把多個站點連接到一臺儀器上，實時提供數據采集結果。

e*Scope 可以使用現代化網絡(luò )瀏覽器簡便地進行遠程查看和控制。

增強安全選項

5-SEC 增強安全選項可以使用密碼啟用/禁用所有USB 通信端口和固件升級。此外，5-SEC 選項可確保內部?jì)却娓鶕秶夜I(yè)安全計劃操作手冊》 (NISPOM) DoD 5220.22-M 中第 8?章的要求以及 NISPOM 下《分類系統認證防御安全服務手冊》來清除所有設置和波形數據，從而提供最高級別的安全性。這可確保讓您能夠放心地將儀器遷移到安全區域之外。

如果想永久存儲數據，您可以把它保存到外部 U 盤設備或根據實驗室信息安全協議編程保存到 USBTMC 端口。

迅速從實驗室轉到制造

5?系列 MSO 緊湊型基于泰克取得驕人成績的 5?系列MSO 平臺。這意味著您可以在開發過程中使用臺式 5?系列 MSO 及漂亮的 15.6?英寸觸控顯示器及全面測量分析功能。然后在您準備從產品轉到制造時，您可以在制造應用中使用與研發期間開發的相同的軟件和測試例程，節約時間和機架空間。

在研發期間使用臺式 5?系列 MSO，然后無縫轉向緊湊型進行制造測試。

5?系列 MSO 緊湊型 – 同類最高的通道密度和最優異的性能

技術規格

除另行說明外，所有技術規格均保證一致，除另外說明外，所有技術規格均適用于所有型號。

型號概述

垂直系統 – 模擬通道

• 帶寬選項

• 20?MHz、250?MHz 和 1?GHz

• 輸入耦合

• DC, AC

• 輸入阻抗

• 50?Ω ± 1%

  1?MΩ ± 1%，13.0?pF ± 1.5?pF

• 輸入靈敏度范圍

•


• 1?MΩ

• 500?μV/div ~ 10?V/div，1-2-5?序列

• 50Ω

• 500?μV/div ~ 1?V/div，1-2-5?順序

•


• 注：500?μV/div 是 1mV/div 的 2?倍數字縮放

• 最大輸入電壓

• 50?Ω：5?VRMS，峰值 ≤ ±20?V (DF ≤ 6.25%)

  1?MΩ：300?VRMS，CAT II

  對于 1?MΩ，在 4.5?MHz ~ 45?MHz 時額定值以 20?dB/10?倍頻程比率下降；

  45MHz ~ 450MHz 時額定值以 14?dB/10?倍頻程比率下降；> 450?MHz 時，5.5VRMS

• 有效位 (ENOB)，典型值

•


• < 2?GHz 型號, High Res 模式, 50?Ω, 10?MHz 輸入, 90% 全屏

• 帶寬	ENOB
  1?GHz	7.6
  500?MHz	7.9
  350?MHz	8.2
  250?MHz	8.1
  20?MHz	8.9

• 隨機噪聲，RMS，典型值

•


• 1?GHz，高分辨率模式 (RMS)

• 1?GHz		50Ω					1?MΩ
  V/div		1?GHz	500?MHz	350?MHz	250?MHz	20?MHz	500?MHz	350?MHz	250?MHz	20?MHz
  1?mV/div?1		254?μV	198?μV	141?μV	118?μV	70.0?μV	189?μV	143?μV	118?μV	64.8?μV
  2?mV/div		255?μV	198?μV	143?μV	121?μV	70.4?μV	194?μV	145?μV	121?μV	66.0?μV
  5?mV/div		262?μV	202?μV	150?μV	133?μV	72.8?μV	196?μV	152?μV	130?μV	69.6?μV
  10?mV/div		283?μV	218?μV	169?μV	158?μV	79.8?μV	212?μV	167?μV	154?μV	78.2?μV
  20?mV/div		357?μV	273?μV	222?μV	223?μV	102?μV	269?μV	214?μV	223?μV	104?μV
  50?mV/div		677?μV	516?μV	436?μV	460?μV	196?μV	490?μV	410?μV	480?μV	207?μV
  100?mV/div		1.61?mV	1.23?mV	1.02?mV	1.04?mV	464?μV	1.16?mV	964?μV	1.05?mV	475?μV
  1?V/div		13.0?mV	9.88?mV	8.41?mV	8.94?mV	3.77?mV	13.6?mV	10.6?mV	11.1?mV	5.47?mV




1500?μV/div 時的帶寬在 50?Ω 條件下限制為 250?MHz。

• 位置范圍

• ±5?格

• 最大偏置范圍

•


•


• V/div 設置	最大偏置范圍
  	50?? 輸入	1?M? 輸入
  500?μV/div - 63?mV/div	±1?V	±1?V
  64?mV/div - 999?mV/div	±10?V	±10?V
  1?V/div - 10?V/div	±10?V	±100?V

• 偏置精度

• ±（0.005?X | 偏置 – 位置 | + DC 平衡）

• 串擾（通道隔離度），典型值

• ≥ 200:1，對 V/div 設置相等的任意兩條通道直到額定帶寬

• DC 均衡

• 0.1?div，DC-50?Ω 示波器輸入阻抗（50?Ω BNC 端接）

  0.2?div @ 1?mV/div，DC-50?Ω 示波器輸入阻抗（50?Ω BNC 端接）

  0.4?div @ 500?μV/div，DC-50?Ω 示波器輸入阻抗（50?Ω BNC 端接）

  0.2?div，DC-1?MΩ 示波器輸入阻抗（50?Ω BNC 端接）

  0.4?div @ 500?μV/div，DC-1?MΩ 示波器輸入阻抗（50?Ω BNC 端接）

注： 500μV/div 是 1mV/div 的 2?倍數字縮放。因此，其通過測試 1mV/div 設置獲得保證。

垂直系統 – 數字通道

• 通道數量

• 安裝的每只 TLP058 有 8?個數字輸入 (D7-D0) (有一條模擬通道)

• 垂直分辨率

• 1?位

• 最大輸入切換速率

• 500?MHz

• 可檢測的最小脈寬, 典型值

• 1?ns

• 閾值

• 每條數字通道一個閾值

• 閾值范圍

• ±40?V

• 閾值分辨率

• 10?mV

• 閾值精度

• ± [100?mV + 校準后3%的閾值設置]

• 輸入通道遲滯，典型值

• 在探頭端部 100?mV

• 輸入動態范圍, 典型值

• 30?Vpp?對 Fin?≤ 200?MHz, 10?Vpp?對 Fin?> 200?MHz

• 絕對最大輸入電壓, 典型值

• ±42?V 峰值

• 最小電壓擺幅, 典型值

• 400?mV 峰峰值

• 輸入阻抗, 典型值

• 100?kΩ

• 探頭負載，典型值

• 2?pF

水平系統

• 時基范圍

• 200?ps/div ~ 1,000?s/div

• 采樣速率范圍

• 1.5625?S/s ~ 6.25?GS/s (實時)

  12.5?GS/s ~ 500?GS/s（內插）

• 記錄長度范圍

•


• 標配

• 1?k 點 ~ 125?M 點, 單個樣點遞增

• 最高采樣率下的最大持續時間

• 20?ms

• 時基延遲時間范圍

• -10?格 ~ 5,000?s

• 相差校正范圍

• -125?ns 至 +125?ns，分辨率為 40?ps

• 時基精度

• ±2.5?x 10-6在任何 ≥1?ms 的時間間隔上

  描述	技術指標
  出廠容限	±5.0?x10-7?。在校準時，23?°C 環境溫度，在任意 ≥1?ms 間隔上
  溫度穩定性	±5.0?x10-7?。在工作溫度下測試
  晶體老化	±1.5?x 10-6?。頻率容限在一年期內在 25?°C 時變化

• 時間增量測量精度

•


















  （假定邊沿形狀根據高斯濾器響應生成）

  對于給定的儀器設置和輸入信號，計算時間增量測量精度 (DTA) 的公式（假設忽略高于奈奎斯特頻率的信號量），其中：

  SR1= 測量中第一點周?chē)霓D換速率（第一個邊沿）

  SR2= 測量中第二點周?chē)霓D換速率（第二個邊沿）

  N = 輸入參考保障噪聲極限值 (VRMS)

  TBA = 時基精度或參考頻率誤差

  t?p= 增量時間測量持續時間(秒)

• 孔徑不確定度

• ≤ 0.450?ps +（1?* 10-11* 測量持續時間）RMS，適用于持續時間 ≤100ms 的測量

• 模擬通道間延遲，全部帶寬，典型值

• ≤ 100?ps，對任意兩條通道，輸入阻抗設置為 50?Ω、DC 耦合，伏/格相等或高于 10?mV/div

• 模擬通道和數字 FlexChannels 通道之間延遲，典型值

• < 1 ns，使用 TLP058 及與示波器帶寬匹配的無源探頭，沒有應用帶寬限制

• 任意兩條數字 FlexChannels 通道之間的延遲，典型值

• 320?ps

• 數字 FlexChannel, 通道任意兩位之間的延遲, 典型值

• 160?ps

觸發系統

• 觸發模式

• 自動觸發，正常觸發，單次觸發

• 觸發耦合

• DC，高頻抑制（衰減 > 50?kHz），低頻抑制（衰減 < 50?kHz），噪聲抑制（降低靈敏度）

• 觸發釋抑范圍

• 0?ns ~ 10秒

• 觸發抖動，典型值

• ≤ 5?psRMS，對采樣模式和邊沿型觸發

  ≤ 7?psRMS，對邊沿型觸發和 FastAcq 模式

  ≤ 40?psRMS，對非邊沿型觸發模式

  ≤ 200?psRMS，對輔助觸發輸入、采樣采集模式、邊沿觸發

  ≤ 220?psRMS，對輔助觸發輸入、FastAcq 采集模式、邊沿觸發

• 儀器之間輔助輸入觸發時延, 典型值

• 每臺儀器上 ±100ps 抖動及150ps 時延; ≤350ps 儀器之間總計。

  時延對正弦曲線 輸入電壓≥500?mV 會(huì )改進

• 邊沿類型觸發靈敏度，DC 耦合，典型值

• 路徑	范圍	技術指標
  1?M? 路徑（所有型號）	0.5?mV/div ~ 0.99?mV/div	4.5?div, 從 DC 到儀器帶寬
  	≥ 1?mV/div	5?mV 或 0.7?div，以高者為準，DC ~<500 6="" mhz="" mv="" 0.8="">500?MHz ~ 儀器帶寬
  50?? 路徑		5.6?mV 或 0.7?div，以高者為準，DC ~<500 7="" mhz="" mv="" 0.8="">500?MHz ~ 儀器帶寬
  線路		固定
  輔助觸發輸入		200mVPP，DC ~ 250MHz

• 觸發電平范圍

• 信號源	范圍
  任意通道	距屏幕中心 ±5?格
  輔助輸入觸發	±5?V
  線路	固定在線路電壓的大約 50%

  這些指標適用于邏輯閾值和脈沖閾值。

• 觸發頻率計數器

• 8?位 (產品注冊后免費)

• 觸發類型

•


• 邊沿：

• 任何通道正斜率、負斜率或任一斜率。耦合包括直流、交流、噪聲抑制、高頻抑制和低頻抑制

• 脈寬：

• 觸發正脈寬或負脈寬?？梢杂脮r(shí)間或者邏輯值來限定事件

• 超時：

• 當事件在指定時間內一直保持高、低或高低時觸發。事件可以按邏輯判定

• 欠幅：

• 在一個脈沖超過第一個閾值，但是未能超過第二個閾值時觸發采集?？梢杂脮r(shí)間或者邏輯值來限定事件

• 窗口：

• 在事件進入、超出、保持在用戶可調節的兩個閾值確定的窗口范圍內、范圍外時觸發采集?？梢杂脮r(shí)間或者邏輯值來限定事件

• 邏輯：

• 在邏輯碼型變成真、變成假或與時鐘邊沿一致時觸發采集。為所有輸入通道指定(AND, OR, NAND, NOR) 可以定義為高、低或任意。變成真的邏輯碼型可以根據時間判定

• 建立和保持時間：

• 當任意輸入通道中存在的時鐘和數據之間的建立時間和保持時間超過閾值時觸發

• 上升/下降時間：

• 在脈沖邊沿變化速率快于或慢于指定速率時觸發。跳變沿可以為正、負或正負。事件可以按邏輯判定

• 序列：

• 觸發 B 事件 X 次，或復位 C 事件，在 A 事件后觸發 N 個事件。一般來說，A 和 B 觸發事件可以設置成任何觸發類型，有少數例外：不支持邏輯判定，如果 A 事件或 B 事件設置成建立時間和保持時間，那么其他事件必須設置成邊沿，且不支持以太網和高速 USB (480?Mbps)

• 可視觸發

• 通過掃描所有波形采集，并把它們與屏幕上的區域(幾何形狀)進行對比，來判定標準觸發。每個區域使用 In、Out 或 Don't Care 作為判定符，確定的區域沒有上限?？梢允褂萌我饨M合的可視觸發區域定義布爾表達式，進一步判定采集內存中存儲的事件。形狀有矩形、三角形、梯形、六邊形及用戶自定義形狀。

• 并行總線：

• 在并行總線數據值上觸發。并行總線長度可為 1?位到 64?位 （來自數字通道和模擬通道）。支持二進制和十六進制基數

• I2C 總線（選項 5 -SREMBD）：

• 在高達 10?Mb/s 的 I2C 總線上的開始、重復開始、停止、丟失確認、地址（7?位或 10?位）、數據或地址和數據上觸發采集

• SPI 總線（選項 5 -SREMBD）:

• 在高達 20?Mb/s 的 SPI 總線的從選擇、空閑時間或數據（1-16?個字）上觸發采集

• RS-232/422/485/UART 總線（選項 5 -SRCOMP）:

• 在高達 15?Mb/s 的開始位、包尾、數據和奇偶校驗錯誤上觸發采集

• CAN 總線（選項 5 -SRAUTO）：

• 在高達 1?Mb/s 的 CAN 總線的幀頭、幀類型（數據、遠程、錯誤或過載）、標識符、數據、標識符和數據、幀尾、丟失確認、位填充錯誤上觸發采集

• CAN FD 總線（選項 5 -SRAUTO）：

• 在高達 16?Mb/s 的 CAN FD 總線的幀頭、幀類型（數據、遠程、錯誤或過載）、標識符（標準或擴展）、數據（1-8?字節）、標識符和數據、幀尾、錯誤（丟失確認、位填充錯誤、FD 格式錯誤、任何錯誤）上觸發采集

• LIN 總線（選項 5 -SRAUTO）：

• 在高達 1?Mb/s 的 LIN 總線的同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀、錯誤上觸發采集

• FlexRay 總線（選項 5 -SRAUTO）：

• 在高達 10?Mb/s 的 FlexRay 總線的幀頭、指示符位（正常、凈荷、空、同步、啟動）、幀 ID,、周期數、包頭字段（指示符位、標識符、凈荷長度、包頭 CRC 和周期數）、標識符、數據、標識符和數據、幀尾、錯誤上觸發采集

• SENT 總線（選項 5 -SRAUTOSEN）

• 在包頭、快速通道狀態和數據、低速通道消息號和數據及 CRC 錯誤上觸發采集

• SPMI 總線（選項 5 -SRPM）：

• 在序列開頭條件、復位、睡眠、關閉、喚醒、認證、主讀取、主寫入、寄存器讀取、寄存器寫入、擴展寄存器讀取、擴展寄存器寫入、擴展寄存器讀取長、擴展寄存器寫入長、器件描述符碼組主讀取、器件描述符碼組從讀取、寄存器 0?寫入、傳送總線擁有和奇偶校驗錯誤上觸發采集

• USB 2.0?LS/FS/HS 總線（選項 5 -SRUSB2）：

• 在高達 480?Mb/s 的 USB 總線的同步、復位、暫停、恢復、包尾、令牌（地址）包、數據包、握手包、專用包、錯誤上觸發采集

• 以太網總線（選項 5 -SRENET）：

• 在 10BASE-T 和 100BASE-TX 總線的幀頭、MAC 地址、MAC Q 標簽、MAC 長度/類型、MAC 數據、IP 包頭、TCP 包頭、TCP/IPV4 數據、包尾和 FCS (CRC) 錯誤上觸發采集

• 音頻（I2S、LJ、RJ、TDM）總線（選項 5 -SRAUDIO）：

• 在字選擇、幀同步或數據上觸發。I2S/LJ/RJ 最大數據速率為 12.5?Mb/s。TDM 的最大數據速率是 25?Mb/s

• MIL-STD-1553?總線（選項 5 -SRAERO）：

• 在 MIL-STD-1553?總線的同步、命令（傳輸/接收位、奇偶校驗、子地址/模式、字數/模式數、RT 地址）、狀態（奇偶校驗、消息錯誤、儀器、服務請求、接收的廣播命令、繁忙、子系統標記、動態總線控制接收、終端標記）、數據、時間 (RT/IMG) 和錯誤（奇偶校驗錯誤、同步錯誤、曼徹斯特錯誤、非連續數據）上觸發

• ARINC 429?總線（選項 5 -SRAERO）：

• 在高達 1Mb/s 的 ARINC 429?總線的字頭、標簽、數據、標簽和數據、字尾和錯誤（任何錯誤、奇偶校驗錯誤、字錯誤、間隙錯誤）上觸發

采集系統

• 采樣

• 采集的樣點值

• 峰值檢測

• 在所有掃描速度下捕獲最窄 640?ps 的毛刺

• 平均

• 2?~ 10,240?個波形

• 包絡(luò )

• Min-max包絡(luò )，反映多次采集中的峰值檢測數據

• High Res

• 對每種采樣率應用唯一的有限脈沖響應 (FIR) 濾波器，對該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 的噪聲。

  高分辨率模式一直提供最低 12?位垂直分辨率，在 ≤125?MS/s 采樣率下最高可達 16?位垂直分辨率。

• FastAcq?

• FastAcq 優化了儀器，捕獲速率 >500,000?波形/秒（一條通道活動時；所有通道活動時 >100K 波形/秒），可以分析動態信號，捕獲偶發事件。

• 滾動模式

• 處于自動觸發模式時，在慢于 40?ms/div 或更慢的時基設定，在屏幕中從右到左滾動序列波形點。

• FastFrame?

• 采集內存分為數段。

  最大觸發速率為每秒 >5,000,000?個波形

  最小幀大小 = 50?個樣點

  最大幀數：對于幀大小 ≥ 1,000?個樣點，最大幀數 = 記錄長度/幀大小。

  對 50?點幀，最大幀數 = 950,000

波形測量

• 光標類型

• 波形, V 條, H 條, V&H 條

• DC 電壓測量精度, 平均采集模式

• 測量類型	DC 精度 (V)
  ≥ 16?個波形的平均值	±((DC 增益精度) * |讀數 - (偏置 - 位置)| + 偏置精度+ 0.1 * V/div 設置)
  在相同的示波器設置和環境條件下，所采集 16?個以上波形的任何兩組平均值之間的電壓增量	±(DC 增益精度 * |讀數| + 0.05 div)

• 自動測量

• 36?種，可以顯示為單獨測量標簽或一起顯示在測量結果表中的測量數量沒有上限

• 幅度測量

• 幅度, 最大值, 最小值, 峰峰值, 正過沖, 負過沖, 中間值, RMS, AC RMS, 頂部, 底部, 面積

• 定時測量

• 周期, 頻率, 單位間隔, 數據速率, 正脈沖寬度, 負脈沖寬度, 時延, 延遲, 上升時間, 下降時間, 相位, 上升轉換速率, 下降轉換速率, 突發寬度, 正占空比, 負占空比, 電平范圍外的時間, 建立時間, 保持時間, 持續時間N個周期, 高時間, 低時間

• 抖動測量 (標配)

• TIE 和相位噪聲

• 測量統計

• 中間值, 標準方差, 最大值, 最小值, 樣本總量。在當前采集和所有采集中均提供統計數據

• 參考電平

• 用戶可定義的參考電平用于自動測量，可以百分比或單位形式指定。參考電平可以設置成全局（適用于所有測量）、針對每條源通道或每個信號，也可以設置為對每項測量唯一

• 選通

• Screen（屏幕）、Cursors（光標）、Logic（邏輯）、Search（搜索）或 Time（時間）。指定進行測量的采集區域。選通可以設置成 Global（全局）（適用于所有已設置為 Global（全局）的測量）或 Local（本地）（所有測量可以有唯一的 Time（時間）門設置；只有一個 Local（本地）門用于 Screen（屏幕）、Cursors（光標）、Logic（邏輯）和 Search（搜索）操作）。

• 測量示圖

• 為所有標準測量都提供了時間趨勢圖、直方圖和頻譜圖

• 抖動分析（選項 5-DJA） 增加了以下功能：

•


• 測量

• 抖動摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼圖高度、眼圖高度@BER、眼圖寬度、眼圖寬度@BER、眼高幅度、眼低幅度、Q 因數、高位、低位、位幅度、DC 共模、AC 共模（峰峰值）、差分交點、T/nT 比、SSC 頻率方差、SSC 調制速率

• 測量示圖

• 眼圖和抖動浴盆曲線

• 眼圖模板測試

• 自動模板通過/失敗測試

• 功率分析（選項 4-PWR）（選項 5-PWR） 增加了以下功能：

•


• 測量

• 輸入分析（頻率、VRMS、IRMS、電壓和電流波峰因數、真實功率、視在功率、無功功率、功率因數、相位角、諧波、涌入電流、輸入電容）

  幅度分析（周期幅度、周期頂部、周期底部、周期最大值、周期最小值、周期峰峰值）

  定時分析（周期、頻率、負占空比、正占空比、負脈沖寬度、正脈沖寬度）

  開關分析（開關損耗、dv/dt、di/dt、安全作業區、RDSon）

  磁性分析（電感、I 相對于 Intg(V) 關系、磁性損耗、磁性屬性）

  輸出分析（工頻紋波、開關紋波、效率、啟動時間、關閉時間）

  頻率響應分析（控制環路響應博特圖、電源抑制比、阻抗）

• 測量示圖

• 諧波柱狀圖、開關損耗軌跡圖和安全作業區

• 數字功率管理（選項 5-DPM） 增加了以下功能：

•


• 測量

• 紋波分析（紋波）

  瞬態分析（過沖、下沖）

  功率序列分析（開、關）

波形數學運算

• 數學通道數量

• 沒有上限

• 代數

• 加、減、乘、除波形和標量

• 數學表達式

• 定義廣泛的數學表達式，包括波形、標量、用戶可調節變量和參數測量結果，使用復雜公式執行數學運算。例如(Integral (CH1 - Mean(CH1)) X 1.414?X VAR1)

• 數學函數

• 倒置, 積分, 差分, 平方根, 指數, Log 10, Log e, Abs, Ceiling, Floor, 最小值, 最大值, 度, 弧度, Sin, Cos, Tan, ASin, ACos, ATan

• 關系運算

• 布爾比較關系結果>, <, ≥, ≤, =, ≠

• 邏輯

• AND, OR, NAND, NOR, XOR, and EQV

• 濾波功能

• 用戶自定義濾波器。用戶指定一個包含濾波系數的濾波器

• FFT 功能

• 頻譜幅度和相位, 實數和虛數頻譜

• FFT 垂直單位

• 幅度: 線性和對數(dBm)

  相位: 度, 弧度, 群時延

• FFT 窗口函數

• Hanning、Rectangular、Hamming、Blackman-Harris、Flattop2、Gaussian、Kaiser-Bessel 和 TekExp

頻譜視圖

• 中心頻率

• 受到儀器模擬帶寬限制

• 頻寬

• 18.6?Hz ~ 312.5?MHz

  按 1-2-5?順序粗調

• 解析帶寬 (RBW)

• 93?μHz ~ 15.625?MHz

• 窗口類型和因數

• 窗口類型	因數
  Blackman-Harris	1.90?
  平頂 2?	3.77?
  Hamming	1.30?
  Hanning	1.44?
  凱塞-貝塞爾窗	2.23?
  矩形	0.89?

• 頻譜時間

• FFT 窗口因數 / RBW

• 參考電平

• 參考電平由模擬通道 Volts/div 設定值自動設置

  設定范圍: -42?dBm ~ +44?dBm

• 垂直位置

• -100?divs ~ +100?divs

• 垂直單位

• dBm, dBμW, dBmV, dBμV, dBmA, dBμA

搜索

• 搜索數量

• 沒有上限

• 搜索類型

• 搜索長記錄，找到用戶指定標準的所有發生時點，包括邊沿、脈沖寬度、超時、欠幅脈沖、窗口違規、邏輯碼型、建立時間和保持時間違規、上升/下降時間和總線協議事件?？梢栽诓ㄐ我晥D或結果表格中查看搜索結果。

顯示器 (只能通過視頻輸出端口或 e*Scope 使用)

•


• 1,920?水平像素 × 1,080?垂直像素（高清）

• 顯示模式

• 重疊: 傳統示波器顯示模式，軌跡彼此疊加在一起

  堆疊：在這種顯示模式中，每個波形都放在自己的片段中，可以利用整個 ADC 范圍，同時在查看時仍能與其他波形分開。多組通道還可以疊加在一個片段內部，簡化目測對比信號。

• 縮放

• 所有波形視圖和示圖均支持水平縮放和垂直縮放。

• 插值

• Sin(x)/x 和線性

• 波形樣式

• 矢量, 點, 可變余輝, 無窮大余輝

• 格線

• 可移動格線和固定格線，多種類型可供選擇：網格、時間、全部和無

• 調色板

• 正常和倒置屏幕圖

  用戶可以選擇各個波形的顏色

• 格式

• YT、XY 和 XYZ

• 本地語言用戶界面和幫助

• 英語、日語、簡體中文

任意波形/函數發生器（選配）

• 函數類型

• 任意, 正弦, 方波, 脈沖, 鋸齒波, 三角形, DC 電平, 高斯, 洛倫茲, 指數上升/下降, sin(x)/x, 隨機噪聲, 半正弦, 心電圖

• 正弦波形

•


• 頻率范圍

• 0.1?Hz ~ 50?MHz

• 頻率設置分辨率

• 0.1?Hz

• 頻率精度

• 130?ppm (頻率 ≤ 10?kHz), 50?ppm (頻率 > 10?kHz)

  這只適用于正弦波、鋸齒波、方波和脈沖波形。

• 幅度范圍

• 20?mVpp?~ 5?Vpp?至 Hi-Z；10?mVpp?~ 2.5?Vpp?至 50?Ω

• 幅度平坦度，典型值

• ±0.5?dB @ 1?kHz

  ±1.5?dB @ 1?kHz，< 20?mVpp幅度

• 總體諧波失真，典型值

• 1%， ≥ 200?mV 幅度pp至 50?Ω 負載

  2.5%，> 50?mV 且 < 200?mV 幅度pp至 50?Ω 負載

  這只適用于正弦波。

• 無雜散動態范圍，典型值

• 40?dB (Vpp≥ 0.1?V)；30?dB (Vpp≥ 0.02?V)，50?Ω 負載

• 方波和脈沖波形

•


• 頻率范圍

• 0.1?Hz ~ 25?MHz

• 頻率設置分辨率

• 0.1?Hz

• 頻率精度

• 130?ppm（頻率 ≤ 10?kHz），50?ppm（頻率 > 10?kHz）

• 幅度范圍

• 20?mVpp?- 5?Vpp，Hi-Z；10?mVpp?- 2.5?Vpp，50??

• 占空比范圍

• 10% - 90% 或 10?ns 最小脈沖，以高者為準

  最小脈沖時間適用于開點時間和閉點時間，因此最大占空比在更高頻率時會(huì )下降，以保持 10?ns 閉點時間

• 占空比分辨率

• 0.1%

• 最低脈沖寬度，典型值

• 10?ns。這是開點或閉點時長的最短時間。

• 上升/下降時間，典型值

• 5?ns，10% - 90%

• 脈沖寬度分辨率

• 100?ps

• 過沖，典型值

• < 6%，對 >100?mVpp?的信號步長

  這適用于正向跳變過沖（+過沖）和負向跳變過沖（-過沖）

• 對稱度，典型值

• ±1% ±5?ns，50% 占空比

• 抖動，典型值

• < 60?ps TIERMS，≥ 100?mVpp?幅度，40%-60% 占空比

• 鋸齒波和三角波形

•


• 頻率范圍

• 0.1?Hz ~ 500?kHz

• 頻率設置分辨率

• 0.1?Hz

• 頻率精度

• 130?ppm (頻率 ≤ 10?kHz), 50?ppm (頻率> 10?kHz)

• 幅度范圍

• 20?mVpp?~ 5?Vpp, Hi-Z; 10?mVpp?~ 2.5?Vpp, 50??

• 可變對稱性

• 0% - 100%

• 對稱分辨率

• 0.1%

• DC 電平范圍

• ±2.5?V, Hi-Z

  ±1.25?V, 50?Ω

• 隨機噪聲幅度范圍

• 20?mVpp~ 5?Vpp, Hi-Z

  10?mVpp~ 2.5?Vpp, 50?Ω

• Sin(x)/x

•


• 最大頻率

• 2?MHz

• 高斯脈沖, 半正弦, 洛倫茲脈沖

•


• 最大頻率

• 5?MHz

• 洛倫茲脈沖

•


• 頻率范圍

• 0.1?Hz ~ 5?MHz

• 幅度范圍

• 20?mVpp?~ 2.4?Vpp, Hi-Z

  10?mVpp~ 1.2?Vpp, 50??

• Cardiac

•


• 頻率范圍

• 0.1?Hz ~ 500?kHz

• 幅度范圍

• 20?mVpp?~ 5?Vpp, Hi-Z

  10?mVpp~ 2.5?Vpp, 50??

• 任意波形

•


• 存儲深度

• 1?至 128?k

• 幅度范圍

• 20?mVpp?~ 5?Vpp, Hi-Z

  10?mVpp~ 2.5?Vpp, 50??

• 重復率

• 0.1?Hz ~ 25?MHz

• 采樣率

• 250?MS/s

• 信號幅度精度

• ±[ (1.5%的峰峰值幅度設置) + (1.5%的絕對DC偏置設置) + 1?mV ] (頻率 = 1?kHz)

• 信號幅度分辨率

• 1?mV (Hi-Z)

  500?μV (50?Ω)

• 正弦波和鋸齒波頻率精度

• （頻率 ≤10?kHz）

  （頻率 >10?kHz）

• 直流偏置范圍

• ±2.5?V, Hi-Z

  ±1.25?V, 50?Ω

• 直流偏置分辨率

• 1?mV (Hi-Z)

  500?μV (50?Ω)

• DC 偏置精度

• ±[ (1.5%的絕對偏置電壓設置) + 1?mV ]

  從 25?°C 環境溫度起，每變化 10?°C 不確定度增加 3?mV

數字電壓表 (DVM)

• 測量類型

• DC, ACRMS+DC, ACRMS

• 電壓分辨率

• 4位

• 電壓精度

•


• 直流：

• ±((1.5% * |讀數 – 偏置 – 位置|) + (0.5% * |(偏置 – 位置)|) + (0.1?* Volts/div))

  |讀數 – 偏置 – 位置| 大于 30?°C 時以 0.100%/°C 下降

  信號距屏幕中心 ±5?格

• 交流：

• ± 2% (40?Hz ~ 1?kHz)，40Hz ~ 1kHz 范圍外沒有諧波內容

  AC，典型值：± 2% (20?Hz - 10?kHz)

  對 AC 測量，輸入通道垂直設置必須能覆蓋 4~10?格之間的 VPP輸入信號，并且必須在屏幕上能夠完全看得見

觸發頻率計數器

• 精度

• ±（1?個 + 時基精度 * 輸入頻率）

  信號最低 8?mVpp或 2?div，以高者為準。

• 最大輸入頻率

• 10?Hz 到模擬通道的最大帶寬

  信號最低 8?mVpp或 2?div，以高者為準。

• 分辨率

• 8?位

處理器系統

• 主機處理器

• Intel i5-4400E，2.7?GHz，64?位，雙核處理器

• 操作系統

• 默認儀器：封閉嵌入式操作系統

• 內部存儲器

• ≥ 80?GB。外形是 80?mm m.2?卡，帶有一個 SATA-3?接口




輸入輸出端口

• DisplayPort 連接器

• 20?針 DisplayPort 連接器，連接外部監視器或投影儀顯示示波器畫面

• DVI 連接器

• 29?針 DVI-D 連接器，連接外部監視器或投影儀顯示示波器畫面

• VGA

• DB-15孔式連接器; 連接顯示外部監視器或投影儀上的示波器顯示屏內容

• 探頭補償器信號，典型值

•


• 連接：

• 連接器位于儀器下方右前面板

• 幅度：

• 0?~ 2.5?V

• 頻率：

• 1?kHz

• 源阻抗：

• 1?kΩ

• 外部參考輸入

• 時基系統可以鎖相到外部 10?MHz 參考信號 (±4?ppm)。

• USB 接口（主控端口，設備端口）

• 前面板 USB 主控端口：一個 USB 2.0?高速端口，一個 USB 3.0?超高速端口

  后面板 USB 主控端口：兩個 USB 2.0?高速端口

  后面板 USB 設備端口：一個 設備端口，提供 USBTMC 支持

• 以太網接口

• 10/100/1000?Mb/s

• 輔助輸出

• 后面板 BNC 連接器。輸出可以配置成在示波器觸發時提供一個正或負脈沖輸出、內部示波器基準時鐘輸出或 AFG 同步脈沖

  特征	極限
  Vout (HI)	≥ 2.5?V 開路；≥ 1.0?V，50?Ω 負載到地
  Vout (LO)	≤ 0.7?V，≤ 4?mA 負載；≤0.25?V，50?Ω 負載到地

• 輔助觸發輸入

•


• 連接

• 前面板 SMA 連接器

• 輸入阻抗

• 50?歐姆

• 最大輸入

• ≤5?VRMS

• Kensington式鎖

• 后面安全插槽連接標準Kensington式鎖

電源

• 電源

•


• 功耗

• 最大 400?W

• 電源電壓

• 100?- 240?V ±10% @ 50?Hz ~ 60?Hz

  115?V ±10% @ 400?Hz ±10%

物理特點

• 外觀尺寸

• 高：87.3?mm（3.44?英寸）

  寬：432?mm（17.01?英寸）

  深：605.7?mm（23.85?英寸）

  適合從 24?英寸到 32?英寸的機架深度

• 重量

• 11.6?公斤（25.5?磅）

• 冷卻

• 儀器左側和右側（從儀器正面看）提供充足冷卻的間隙要求為 50.8?mm（2.0?英寸）?？諝鈴膬x器左側流向右側

• 機架安裝配置

•


環境技術數據

• 溫度

•


• 工作狀態

• +0?°C 至 +50?°C（32?°F 至 122?°F）

• 非工作狀態

• -20?°C 至 +60?°C（-4?°F 至 140?°F）

• 濕度

•


• 工作狀態

• 在不高于 40?°C 時，相對濕度 (RH) 為 5% 到 90%

  +40?°C 到 +50?°C 時，相對濕度為 5% ~ 55%，無冷凝，且受到最大濕球溫度 +39?°C 限制

• 非工作狀態

• 在不高于 +40?°C 時，相對濕度 (RH) 為 5% 到 90%

  +40?°C 到 +50?°C 時，相對濕度為 5% ~ 39%，無冷凝，且受到最大濕球溫度 +39?°C 限制

• 高度

•


• 工作

• 高達 3,000?米（9,843?英尺）

• 非工作

• 高達 12,000?米（39,370?英尺）

• 隨機振動

•


• 工作狀態

• 0.31?GRMS, 5-500?Hz, 每個軸 10?分鐘, 3?個軸 (總計 30?分鐘)

• 非工作狀態

• 2.46?GRMS, 5-500?Hz, 每個軸 10?分鐘, 3?個軸 (總計 30?分鐘)

EMC, 環境和人身安全

• 法規

• 歐盟 CE 標志，并經過美國和加拿大 UL 批準

  滿足 RoHS 標準

軟件

• 軟件

•


• IVI 驅動程序

• 為常見應用（如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB）提供標配的儀器編程接口。通過 VISA 兼容 Python、C/C++/C# 及許多其他語言。

• e*Scope?

• 使用標準網絡(luò )瀏覽器通過網絡(luò )連接控制示波器。只需輸入示波器的 IP 地址或者網絡(luò )名稱，即會(huì )向瀏覽器提供一個網頁?？梢灾苯訌木W(wǎng)絡(luò )瀏覽器中傳送和保存設置、波形、測量和截圖，或實時控制設置變化。

• LXI Web界面

• 通過標準網絡(luò )瀏覽器連接示波器，您只需在瀏覽器的地址條中輸入示波器的 IP 地址或網絡(luò )名稱。網絡(luò )界面可以查看儀器狀態和配置以及網絡(luò )設置的狀態和修改情況，并通過 e*Scope 網絡(luò )遙控功能控制儀器。所有網絡(luò )交互都滿足 LXI Class C 第 1.4?版規范。

泰克5 系列緊湊型混合信號示波器
