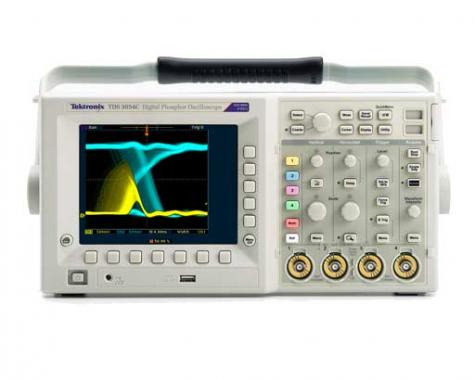

泰克TDS3000C 數字熒光示波器

TDS3000C 系列以您承受得起的價格，提供了您需要的性能。100?MHz ~ 500?MHz 帶寬，高達 5?GS/s 采樣率，準確表示信號。

歐盟客戶通知

本產品尚未更新以符合 RoHS 2?指令 2011/65?/ EU 要求，且將不會(huì )發貨至歐盟。在 2017?年 7?月 22? 日前，客戶可以通過歐盟市場的庫存購買產品直至庫存售罄。泰克致力于為您提供所需的解決方案。請聯系您的當地銷售代表以獲取進一步幫助，或確定是否有可用的替代產品。泰克將繼續為全球范圍內仍享受質保支持的產品提供服務。

主要性能指標

• 100?MHz、300?MHz 和 500?MHz 帶寬型號

• 2?條或 4?條模擬通道型號

• 所有通道上實時采樣率高達 5?GS/s

• 所有通道記 10k 記錄長度

• 3,600?wfms/s 連續波形捕獲速率

• 高級觸發套件

主要特點

• 前面板 USB 主機端口，可以簡便地存儲和傳送測量數據

• 25?種自動測量

• 標配 FFT

• 多語言用戶界面

• WaveAlert??自動檢測異常波形

• TekProbe??接口支持有源探頭、差分探頭和電流探頭，自動定標和確定單位

便攜式設計

• 重量輕(僅7 磅/3.2?公斤)，方便攜帶

• 選配內置電池操作，在不使用電源線的情況下可以工作長達3個小時

專用分析應用模塊

• 高級分析模塊

• 極限測試模塊

• 電信模板測試模塊

• 擴展視頻模塊

應用

• 數字設計和調試

• 視頻安裝和服務

• 電源設計

• 教育和培訓

• 電信模板測試

• 制造測試

• 通用平臺測試

DPO 可以更深入地查看復雜信號

TDS3000C 系列連續提供快速波形捕獲速率，迅速發現問題特點，節省時間，從而可以使用高級觸發隔離問題。

實時輝度等級突出顯示信號活動歷史，可以更簡便地了解捕獲的波形特點。與其他類似示波器不同，即使在采集停止后仍會(huì )保留歷史數據。

使用 DRT 采樣技術和 sin (x)/x 插補，迅速調試和分析信號特點。

TDS3000C 系列結合了獨有的數字實時 (DRT) 取樣技術和 sin(x)/x 內插，可同時表征所有通道上的各種信號類型。與其他同類示波器不同，當打開其他通道時，TDS3000C 系列的取樣速率不發生變化。利用此取樣技術，可以捕獲同類的其他示波器捕獲不到的高頻信息，如毛刺和邊沿異常，而 sin(x)/x 內插則可以確保精確重組每個波形。

?

?

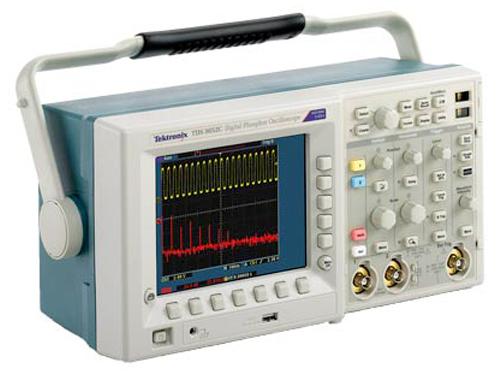

使用 TDS3000C 系列的 FFT 功能查找噪聲。

?

?

自定義視頻觸發允許 TDS3000C 系列觸發 RS-343?(26.2?kHz 掃描速率) 等標準。

TDS3000C 系列在加快電信線路卡測試的速度方面有了重大突破。電信“快捷菜單”將所有常用電信測試功能匯聚在一個單獨的菜單中。

設置和使用簡便

如果時間緊張，您需要示波器簡單直觀；您希望將學習與再學習如何操作的時間減至最少。TDS3000C 系列示波器有助于降低學習曲線。簡單的導航和專用前面板控件可幫助您快速找到所需內容，借此可以減少學習時間，將更多的時間用來完成手頭工作。

?

?

帶有 TDS3LIM 模塊的 TDS3000C 系列特別適合要求快速判斷合格/不合格的制造測試應用。

?

?

WaveAlert 波形異常檢測會(huì )針對任何偏離“正?！陛斎氲牟ㄐ危ū热?，通道 2?上的毛刺）向您發出警告。

?

?

輕松在個人計算機上傳輸、編制和分析數據。

簡便存檔和分析

TDS3000C 系列配備 USB 主控端口，可以輕松將測量信息存儲和傳輸到個人計算機中。

OpenChoice?個人計算機通信軟件使您能夠輕松將屏幕圖像和波形數據拖入獨立桌面應用程序或直接拖入 Microsoft Word 和 Excel。

如果您不想使用 PC 進行分析，TDS3000C 系列標配25 種自動測量、波形加、減、乘、除功能及快速傅立葉變換(FFT)。與其他同類示波器不同，TDS3000C 系列數學運算和測量功能允許使用完整采集記錄長度或在采集中隔離出特定的事件。

儀器控制

通過使用內置以太網端口，e*Scope 網絡(luò )遙控功能可以使用互聯網和 PC 從任何地方控制 TDS3000C 系列示波器。

在您需要的地方工作

TDS3000C 系列提供了DPO 的功能，設計緊湊，僅 5.9?英寸(149?毫米)深，翻譯了寶貴的工作臺空間。在需要把示波器帶到另一個實驗室時，其便攜式 7?磅(3.2?公斤)設計則方便攜帶。

如果您的工作需要更多的流動性，那么您可以選配電池，在沒有供電電源的情況下連續工作長達 3?小時的時間。

?

?

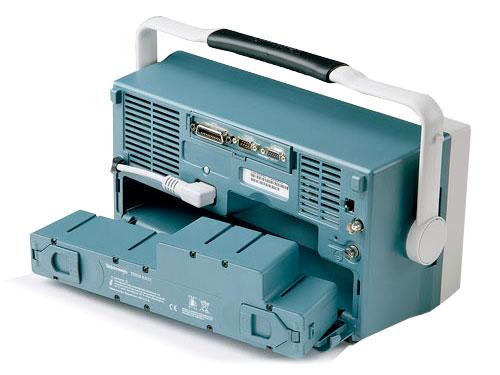

TDS3BATC 使用便攜式電池最長可以連續工作三個小時。

技術數據

除另行說明外，所有技術規格均受保證。除另行指明外，所有技術數據適用于所有型號。

型號概況

垂直系統

• 硬件帶寬限制

• TDS3012C	TDS3014C	TDS3032C	TDS3034C	TDS3052C	TDS3054C
  20?MHz	20?MHz	20?MHz, 150?MHz	20?MHz, 150?MHz	20?MHz, 150?MHz	20?MHz, 150?MHz

• 輸入耦合

• AC、DC、GND

• 輸入阻抗

• 1?MΩ，并聯 13?pF 或 50?Ω

• 輸入靈敏度范圍

•


• 1?MΩ

• 1?mV/div ~ 10?V/div

• 50歐姆

• 1?mV/div ~ 1?V/div

• 垂直分辨率

• 9?位

• 最大輸入電壓

•


• 1?MΩ

• 150?VRMS，峰值≤400?V

• 50歐姆

• 5?VRMS，峰值≤30?V

• DC增益精度

• ±2%

• 位置范圍

• ±5?div

水平系統

• 秒/格范圍

• TDS3012C	TDS3014C	TDS3032C	TDS3034C	TDS3052C	TDS3054C
  4?ns ~ 10?s	4?ns ~ 10?s	2?ns ~ 10?s	2?ns ~ 10?s	1?ns ~ 10?s	1?ns ~ 10?s

• 時基精度

• ±20?ppm，在任何 1?ms 時間間隔上

觸發系統

• 觸發模式

• 自動 (支持滾動模式，40?ms/div 及以下)，正常，單一序列

• B 觸發

• 時間或事件后觸發

• 在時間范圍報觸發

• 13.2?ns ~ 50?s

• 在事件范圍后觸發

• 1?~ 9,999,999?個事件

• 觸發類型

•


• 邊沿

• 常規的電平驅動觸發。任意通道上正或負斜率。耦合選擇：AC, DC, 噪聲抑制, 高頻抑制, 低頻抑制

• 視頻

• 可以在 NTSC、PAL、SECAM 所有行或單個行、奇數場/偶數場或所有場上觸發

• 擴展視頻

• 可以在廣播和非廣播（自定義）標配的指定行或在模擬 HDTV 格式（1080i、1080p、720p、480p）上觸發要求 TDS3VID 應用模塊

• 脈沖寬度（或毛刺）

• 在脈寬 <、>、=、≠可以選擇的時間極限（39.6?ns ~ 50?s）時觸發采集

• 欠幅脈沖

• 當一個脈沖跨過一個門限但在再次跨過第一個門限前未能跨過第二個門限時觸發

• 上升/下降時間

• 在脈沖邊沿速率快于或慢于設定速率時觸發。邊沿可以為上升、下降或任一

• 碼型

• 當特定時間為真或假時指定 AND、OR、NAND、NOR

• 狀態

• 任何邏輯狀態。在時鐘的上升或下降邊沿上可觸發?？梢栽?個輸入(不是4個)組合上使用邏輯觸發

• 通信

• 提供按照 ANSI T1.102?標配執行 DS1/DS3 電信模板測試所需的隔離脈沖觸發。要求 TDS3TMT 應用模塊

• 交替

• 按順序使用每條活動通道作為觸發源

采集系統

• DPO

• 捕獲和顯示實際信號行為的復雜波形、隨機事件和細微模式。DPOs 實時提供三維信號信息：幅度、時間及幅度隨時間分布

• 采樣

• 僅采樣數據

• 平均

• 平均計算 2?至 512?個（可選）捕獲的波形數據

• 包絡(luò )

• 一次或多次采集獲得的最小最大采集值

• 峰值檢測

• 高頻隨機毛刺捕獲。使用采集硬件，在所有時基設置下捕獲最窄 1?ns (典型值)的毛刺

• WaveAlert?

• 監視所有通道上的輸入信號并針對任何偏離正常采集波形的波形向用戶發出警告

• 單序列

• 使用“單序列”按鈕，一次捕獲一個已觸發的采集序列

波形測量

• 光標

• 幅度，時間

• 自動測量

• 顯示任何波形組合的任何四種測量?；蝻@示具有測量快照功能的所有測量。測量包括周期、頻率、+寬度、-寬度、上升時間、下降時間、+占空比、-占空比、+過沖、高、低、最大值、最小值、峰峰值、幅度、中間值、周期中間值、RMS、周期RMS、突發寬度、延遲、相位、面積1、周期面積1

1要求 TDS3AAM 應用模塊。

• 測量統計

• 平均值、最小值、最大值、標配偏差。要求 TDS3AAM 應用模塊

• 門限

• 用戶可定義自動測量門限；可使用百分比或電壓設置

• 選通

• 使用屏幕或光標在采集中隔離出特定的事件并進行測量

波形數學

• 代數

• 波形的加、減、乘、除

• FFT

• 頻譜幅度。將 FFT 垂直標度設置為線性 RMS 或 dBV RMS，將 FFT 窗口設置為矩形、Hamming、Hanning 或 Blackman-Harris

• 高級數學

• 積分，差分，定義全面代數表達式，包括模擬波形、數學函數、標量、最多兩個用戶可調節變量及參數測量結果。例如：(Intg (Ch1-Mean(Ch1)) × 1.414?× VAR1)1

1要求TDS3AAM 應用模塊。

波形處理

• 自動設置

• 一鍵式自動設置垂直、水平和觸發系統的所有通道，配有撤銷自動設置功能

• 相差校正

• 可以手動輸入通道間時延校正 ±10?ns，改善定時測量，提高數學波形精度

顯示器系統

• 顯示器類型

• 6.5?英寸(165.1毫米)液晶 TFT 彩色顯示器

• 顯示器分辨率

• 640?水平 × 480?垂直像素 (VGA)

• 插值

• Sin(x)/x

• 波形樣式

• 點狀、矢量、可變余輝、無限余輝

• 格線

• 全部、網格、十字準線和幀。NTSC、PAL、SECAM和 矢量顯示器 (100% 和 75% 色條)，選配 TDS3VID 應用模塊

• 格式

• YT、XY 和 選通 XYZ（XY 僅在 4?通道儀器上有 Z 軸消隱）

輸入/輸出端口

• 以太網端口

• RJ-45?連接器，支持 10Base-T LAN

• USB端口

• 前面板 USB 2.0?主控端口。支持 USB 盤

• GPIB 端口

• 全面通話/接聽模式，設置和測量。

  （選配 TDS3GV 通信模塊）

• RS-232C 端口

• DB-9?插頭連接器，全講/聽模式；控制所有模式、設置和測量

  波特率最大為 38400?

  （選配 TDS3GV 通信模塊）

• VGA 視頻

• DB-15?孔式連接器，在配有 VGA 的大型監視器上直接顯示監視器輸出

  （選配 TDS3GV 通信模塊）

• 外部觸發輸入

• BNC 連接器，輸入阻抗>1?MΩ，并聯 17?pF；最大輸入電壓是 150?VRMS

電源

• 市電電源

•


• 電源電壓

• 100?VRMS~ 240?VRMS±10%

• 源頻率

• 45?Hz ~ 440?Hz，100?V ~ 120?V

  45?Hz ~ 66?Hz，120?V ~ 240?V

• 功率消耗

• 最大75 W

• 電池電源

• 要求 TDS3BATC 充電鋰電池

• 工作時間，典型值

• 3小時

物理特點

• 外觀尺寸

• ?	毫米	英寸
  寬度	375.0?	14.8?
  高度	176.0?	6.9?
  厚度	149.0?	5.9?

• 重量

• ?	公斤	磅
  僅限儀器	3.2?	7.0?
  含附件	4.5?	9.8?

• 包裝尺寸

• ?	毫米	英寸
  寬度	502.0?	19.8?
  高度	375.0?	14.8?
  厚度	369.0?	14.5?

• 機架安裝 (RM3000)

• ?	毫米	英寸
  寬度	484.0?	19.0?
  高度	178.0?	7.0?
  厚度	152.0?	6.0?

EMC、環境和安全

• 溫度

•


• 工作

• 0?oC ~ +50?oC

• 非工作狀態

• -40?oC ~ +71?oC

• 濕度

• (工作和非工作)

• +30?oC及以下

• 最高95%相對濕度

• +30?oC ~ +50?oC

• 最高45%相對濕度

• 海拔高度

•


• 工作

• 3,000?米以下

• 非工作狀態

• 15,000?米

• 電磁兼容能力

• 符合或超過附錄 D 中的 EN61326 A 類放射和傳導輻射要求；EN6100-3-2?AC 電源線諧波輻射要求；EN6100-3-3?電壓變化、波動和閃變要求；FCC 47?CFR 第 15?部分 B 子部分 A 類要求；澳大利亞 EMC 架構

• 安全性

• UL61010B-1、CSA1010.1、IEC61010-1、EN61010-1?
