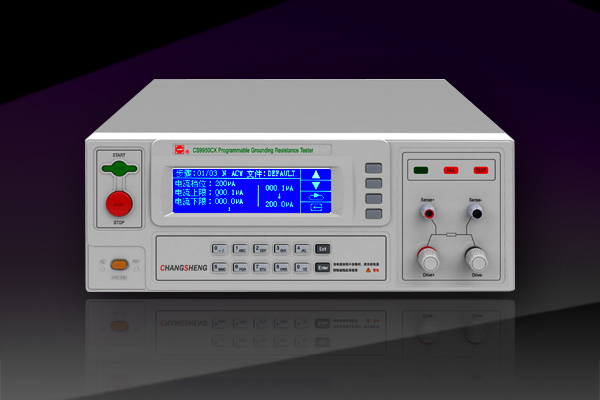

CS9950CG-1光伏接地阻抗測試儀
CS9950CG-1是我公司針對光伏行業推出的接地電阻測試儀，其最大輸出電流可達40A，電流的穩定度達±1％，電流測試精度達±1.5％；可滿足光伏系統接地電阻測試的需求。
◆采用 240*64 字符型液晶顯示器顯示，顯示參數醒目、直觀。
◆恒流輸出：輸出電流穩定率范圍在 1%內，避免因輸入電源電壓不穩及負載變化而使輸出電壓變化，測量結果不準確。
◆具有開路報警功能。
◆采用四端法測量，消除接觸電阻的影響。
◆可設置電阻偏移。
◆具有電阻上限、下限報警功能，避免因測試線開路對被測時件造成誤判；
◆設置參數具有掉電記憶功能。
◆測試參數具有保持功能。
◆可預先設置保存測試參數：可設置 30 個文件，每個文件可設置 99 個測試步。
◆具有鍵盤鎖，保護測試參數不被操作人員修改。
◆前面板軟件校準，不用打開即可進行參數校準。
◆標配 PLC 和 RS232C 接口，選配 RS485、USB 接口。
CS9950CG-1光伏接地阻抗測試儀
CS9950CG-1光伏接地阻抗測試儀
| 型號 | CS9950CG | CS9950CG-1 | CS9950DG | |||
| GR | 輸出電流 | 范圍 | 3.00A～32.00A | 3.00A～40.00A | 5.00A~60.00A | |
| 精度 | ±（1.5％讀值+0.2A） | |||||
| 分辨率 | 0.01A | |||||
| 最大輸出功率 | 153.6W（32A/0.15Ω） | 240W（40A/0.15Ω） | 540W（60A/0.15Ω） | |||
| 最大輸出電流 | 32A | 40A | 60A | |||
| 電阻上限設定值 | （32A÷電流設定值）×150mΩ | （40A÷電流設定值）×150mΩ | （60A÷電流設定值）×150mΩ | |||
| 輸出波形 | 正弦波 | |||||
| 輸出波形失真度 | ≤2%（空載或純阻性負載） | |||||
| 波峰因數 | 1.3～1.5 | |||||
| 輸出信號類型 | DDS+功放（業內領先） | |||||
| 測試時間 | 0.3s～999.9s 0=連續測試 | |||||
| 間隔時間 | 0.0s～999.9s 0=間隔時間關 | |||||
| 接地 電流表 | 測量范圍 | 3.00A～32.00A | 3.00A～40.00A | 5.00A~60.00A | ||
| 分辨率 | 0.01A | |||||
| 精度 | ±（1.5％讀值+0.2A） | |||||
| 顯示值 | 均方根值 | |||||
| 接地 電阻表 | 范圍 | 0～510mΩ | ||||
| 精度 | 電流<5.00A時為±（3％讀值+3mΩ） 電流≥5.00A時為±（2％讀值+2mΩ） | |||||
| 分辨率 | 0.1mΩ | |||||
| 測量法 | 四端法 | |||||
| 計時器 | 范圍 | 0～999.9s | ||||
| 分辨率 | 0.1s | |||||
| 精度 | ±（0.1%+50ms） | |||||
CS9950CG-1光伏接地阻抗測試儀
CS9950CG-1光伏接地阻抗測試儀
名稱 | 型號 | 圖片 | 類型 | 描述 |
接地附件（紅色） | CS26011-3 |  | 標配 | 1個 |
接地附件（黑色） | CS26011-4 |  | 標配 | 1個 |
數據連接線 | CS26023-1 |  | 標配 | 1個 |
USB接口電纜 | CS26027-1 |  | 選配 | 1個 |
接地點檢盒 | CS26035 |  | 選配 | 1個 |
