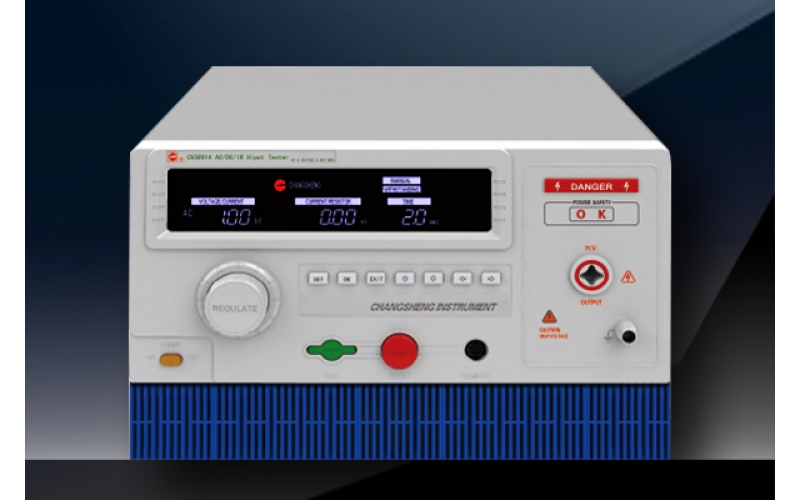

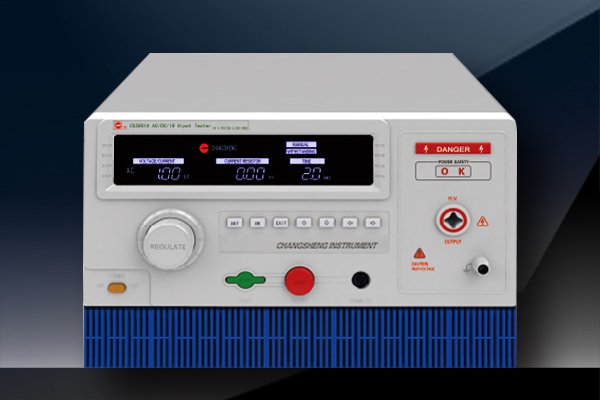

CS5050A耐壓測試儀◆ 打破傳統電壓手調功能，實現電壓緩升緩降功能，測試過程中電壓可微調◆ 安全防電墻檢測功能、可保護操作人員、測試設備、被測體的安全◆ 本測試儀采用VFD(熒光數碼)顯示，醒目、美觀，實時顯示各測量參數◆ 本系例儀器采用高速A/D采樣，測量更加快捷準確◆ 地線回路端開路檢測功能，Danger指示燈◆ 過零啟動、過零切斷功能，防止正反向過沖◆ 可記錄、保存測試數據◆ 針對被測對
CS5050A耐壓測試儀
◆ 打破傳統電壓手調功能，實現電壓緩升緩降功能，測試過程中電壓可微調
◆ 安全防電墻檢測功能、可保護操作人員、測試設備、被測體的安全
◆ 本測試儀采用VFD(熒光數碼)顯示，醒目、美觀，實時顯示各測量參數
◆ 本系例儀器采用高速A/D采樣，測量更加快捷準確
◆ 地線回路端開路檢測功能，Danger指示燈
◆ 過零啟動、過零切斷功能，防止正反向過沖
◆ 可記錄、保存測試數據
◆ 針對被測對象電容、電感分布參數，增加設置絕緣測試報警延遲時間功能
◆ ±2%高精度，高穩定性，測試時間范圍廣：(0.1-999)s
◆ 標配PLC接口，選配RS232、RS485接口
CS5050A耐壓測試儀
CS5050A耐壓測試儀
| 型號 | CS5050A | CS5051A | ||||||
| 測試模式 | AC | AC/DC | ||||||
| ACW | 輸出 電壓 | 范圍 | 0.100kV～5.000kV | |||||
| 精度 | ±（2％讀值+5V） | |||||||
| 分辨率 | 1V | |||||||
| 最大輸出功率 | 500VA（5.000kV/100mA） | |||||||
| 最大額定電流 | 100mA | |||||||
| 下限電流范圍 | 0～100mA0=不判斷下限 | |||||||
| 電流檔位 | 2mA、20mA、100mA | |||||||
| 輸出波形 | 正弦波 | |||||||
| 輸出波形失真度 | ≤2%（空載或純阻性負載） | |||||||
| 波峰因數 | 1.3～1.5 | |||||||
| 電壓上升時間 | 0s～999s 0=電壓上升時間關 | |||||||
| 測試時間 | 0，0.3s～999s 0=連續測試 | |||||||
| 電壓下降時間 | 0s～999s 0=電壓下降時間關 | |||||||
| 輸出電壓模式 | N模式 | |||||||
| DCW | 輸出 電壓 | 范圍 | --------- | 0.100kV～5.000kV | ||||
| 精度 | --------- | ±（2％讀值+5V） | ||||||
| 分辨率 | --------- | 1V | ||||||
| 最大輸出功率 | --------- | 250VA（5.000kV/50mA） | ||||||
| 最大額定電流 | --------- | 50mA | ||||||
| 電流檔位 | -------- | 2mA、20mA、50mA | ||||||
| 紋波系數 | --------- | ≤5% | ||||||
| 放電時間 | --------- | ≤200ms | ||||||
| 最大充電電流 | --------- | 50mA | ||||||
| 電壓上升時間 | -------- | 0s～999s，0=電壓上升時間關 | ||||||
| 測試時間 | --------- | 0，0.3s～999s，0=連續測試 | ||||||
| 電壓下降時間 | --------- | 0s～999s，0=電壓下降時間關 | ||||||
| 輸出電壓模式 | --------- | N模式 | ||||||
| 電 壓 表 | 范圍 | AC | 0.100kV～5.000kV | |||||
| DC | 0.100kV～5.000kV | |||||||
| 精度 | ±（2％讀值+5V） | |||||||
| 分辨率 | 1V | |||||||
| 顯示數值 | 均方根值 | |||||||
| 電 流 表 | 測量 范圍 | AC | 0 ～ 100mA | |||||
| DC | 0 ～50mA | |||||||
| 分辨率 | AC | 2mA檔：1uA，20mA檔：10uA，100mA檔：100uA | ||||||
| DC | 2mA檔：1uA；20mA檔：10uA；50mA檔：100uA | |||||||
| 測量精度 | ≥2mA為±（2%+5個字），<2mA為±（3%+5個字） | |||||||
| 計 時 器 | 范圍 | 0～999s | ||||||
| 分辨率 | ≤99.9s時0.1s，≥100s時1s | |||||||
| 精度 | ±（0.1%+50ms） | |||||||
CS5050A耐壓測試儀
CS5050A耐壓測試儀
名稱 | 型號 | 圖片 | 類型 | 描述 |
程控高壓測試棒 | CS26009-1 |  | 標配 | 1個 |
程控高壓測試夾 | CS26009-2 |  | 標配 | 1個 |
程控電流測試夾 | CS26009-3 |  | 標配 | 1個 |
電源線 | CS26031-1 |  | 標配 | 1個 |
數據連接線 | CS26023-1 |  | 選配 | 1個 |
USB接口電纜 | CS26027-1 |  | 選配 | 1個 |
耐壓點檢盒 | CS26032 |  | 選配 | 1個 |
