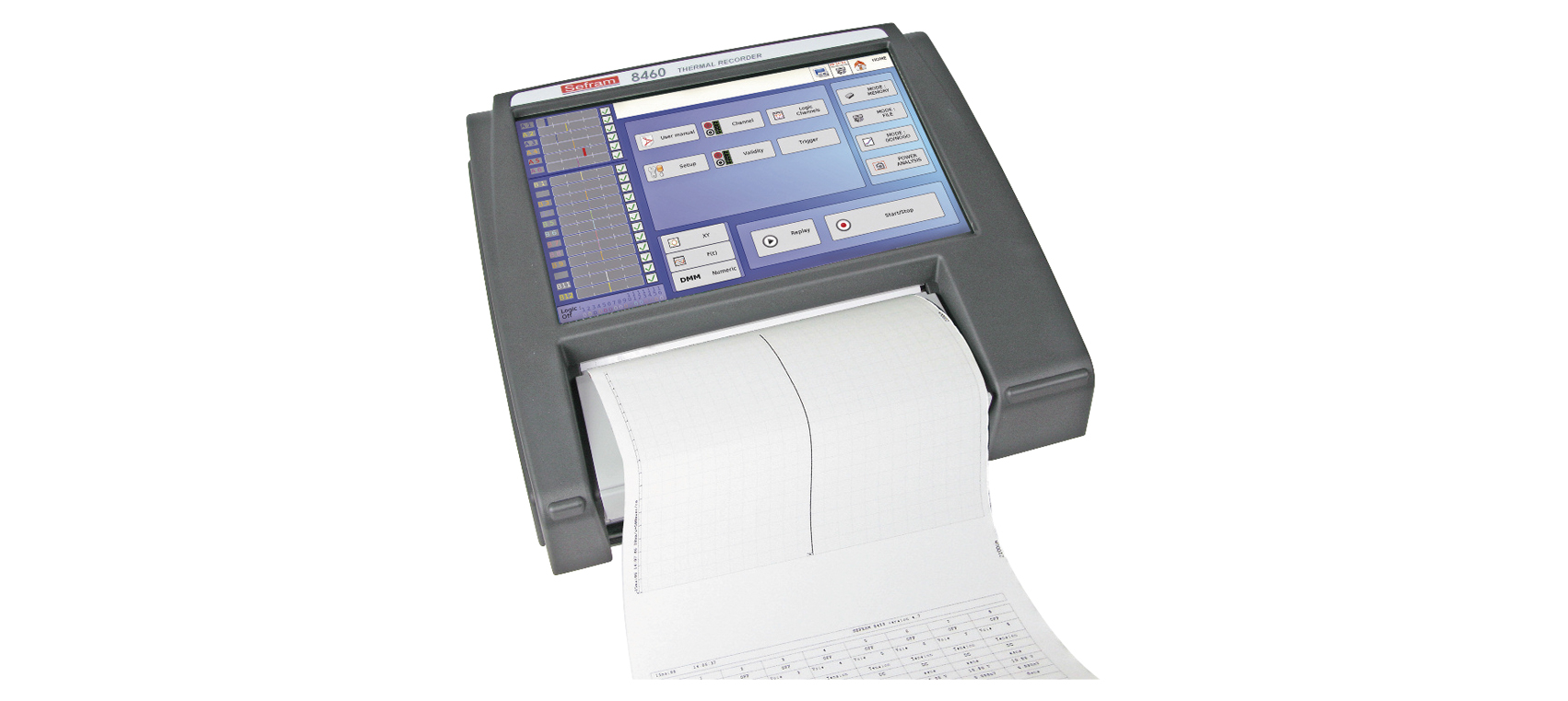

8460/030 熱式數據記錄儀

• 簡介

• ■ 模塊化系統








  全新8460兼容于大多數應用程序。如果你的應用軟件發生改變，8460可以換不同的測試板進行升級（現有4個測試板可用）

  ■ 多種分析功能







  全新8460 提供了多種自動測試的數據, 多種觸發, 功率分析模式,為分析復雜信號提供了方便。

  ■ 易于操作的全景觸摸屏










  有了15.4英寸的觸摸屏，使用 8460的體驗就像玩游戲一樣：人機界面的設計非常直觀，所有菜單簡單清晰，而且使用說明可以在儀器上顯示。

  ■ 儀器聯網





  有了6個USB接口, 通過LAN接口或WIFI通信，你可以遠程操作數據記錄儀或者下載所記錄的數據。使用虛擬網絡(luò )計算軟件（非標配），通過電腦或平板電腦瀏覽、控制8460就像面對面使用它一樣。
















• 應用

•


• 技術參數

• 共同特性（適用于所有此類機型）
  顯示
  15.4英寸TFT背光觸屏
  分辨率1280*800
  函數與XY坐標顯示
  功能：縮放、光標、光標間縮放
  數學及比例函數（Y=aX+B）
  20個自動測量數據
  儲存
  儲存設置
  儲存	每段128M個字
  內置硬盤	500Gb，高速傳輸（6M/s）
  接口及輸入輸出
  接口	六個USB（2個在前面板，4個在后面板）
  邏輯通道	16個邏輯通道（最大電壓：24V，輸入電阻4.7kΩ）
  傳感器饋電	最大12V/0.2A(非流動)
  報警輸出	3個輸出，一個繼電器（24V/100mA），兩個2xTTL 5V
  功率分析功能（此功能可與一個通用板和附件用于電流測量）
  網絡(luò )	單相，雙相，三相
  頻率	50-60Hz，400Hz，1000Hz
  顯示	示波器模式，菲涅爾圖模式
  諧波	最高計算50次諧波，并且帶有記錄功能
  測量	24個測試參數：電壓，電流（平均值，RMS，峰值），峰值因數，功率（有用功率，無用功率，視在功率），功率因數，諧波，THD，DF，頻率，能量……
  常規與外界環境
  電源	90VAC –   264VAC，47Hz   – 63Hz
  功率消耗	最大230VA,除打印機60W
  工作溫度	0℃ - 40℃
  儲存溫度	-20℃ - 60℃
  最大工作濕度	最大80%
  尺寸(無擴展機殼)	298*394*218mm
  重量（一塊板）	11kg（加擴展機殼10kg）




  規格-通用輸入板
  通道數	每個板6通道
  電壓
  直流電壓范圍	1mV – 1000V
  最大偏移	±5 1000V除外
  精度	±0.1% ±10V ±0.2% 偏移
  TRMS AC+DC	200mV – 500V
  帶寬（-3dB）	5Hz – 100kHz
  波峰因數	2.2
  頻率
  靈敏度	300mV rms min.
  工作周期	10%
  頻率范圍	10Hz – 100kHz
  基礎精度	0.2%滿量程
  最大輸入電壓	±500V直流 或 440V交流（正弦）
  溫度
  傳感器	使用溫度	范圍
  J	-20℃ - 1200℃	20℃ - 2000℃
  K	-250℃ - 1370℃	20℃ - 2000℃
  T	-200℃ - 400℃	20℃ - 500℃
  S	-50℃ - 1760℃	50℃ - 2000℃
  B	-200℃ - 1820℃	50℃ - 2000℃
  E	-250℃ - 1000℃	20℃ - 1000℃
  N	-250℃ - 1300℃	20℃ - 1000℃
  W5	-0℃ - 2320℃	50℃ - 2000℃
  精度	冷端補償：±1.25℃
  取樣
  分辨率	14bit
  取樣速度	1M/s 每個頻道
  儲存長度	每段32M字，最多128段落
  觸發	正沿，負沿，邏輯輸入，延遲，Go No Go
  預觸發	-100% - 100%
  帶寬
  模擬輸入帶寬	1V：100kHz ≤50mV：50kHz min.
  可編程數字濾波	10Hz，100Hz，1kHz，10kHz
  輸入阻抗（直流）	<1V：>25MΩ ≥1V：1MΩ
  輸入電容	150pF typ.
  最大輸入電壓	一個通道與機殼接地之間：±500V 一個通道的兩個端口間：±500V
  隔離機殼接地與通道	500V直流時>100MΩ




  規格 – 6隔離高壓通道板
  通道數	6
  直流電壓	100mV – 2000V
  最大偏移	±5范圍（限制在最高2000V）
  精度	±0.2% ±0.2%偏移
  最大RMS   AC+DC電壓	1000V AC
  帶寬（-3dB）	26kHz（取決于范圍）
  波峰因數	2.2（最高峰值200V）
  輸入阻抗	<10V：11MΩ ≥10V：10MΩ
  安全	CAT III – 1000V, CAT IV – 600V
  頻率
  靈敏度	100mVrms. Min
  工作周期	10% min.
  頻率范圍	10Hz – 100kHz
  基本精度	±0.02%滿量程
  取樣
  分辨率	14bits
  取樣速度	最大1M/s每個通道
  帶寬
  模擬輸入帶寬	≥100V：26kHz 10V – 100V：20kHz <10V：3kHz
  可編程模擬濾波	10kHz，1kHz，100Hz（斜率60dB/10格）




  規格 – 多層印制板
  通道數	每個板12通道
  電壓
  直流電壓范圍	1mV – 50V
  最大偏移	±5
  精度	±0.1% ±10μV ±0.1%偏移
  TRMS AC+DC	200mV – 50V
  帶寬（-3dB）	5Hz – 100Hz
  峰值因數	2.2
  溫度
  傳感器	使用環境	范圍
  PT100(2，3，4Fils)	-200℃ - 850℃	20℃ - 1000℃
  J	-20℃ - 1200℃	20℃ - 2000℃
  K	-250℃ - 1370℃	20℃ - 2000℃
  T	-200℃ - 400℃	20℃ - 500℃
  S	-50℃ - 1760℃	50℃ - 2000℃
  B	-200℃ - 1820℃	50℃ - 2000℃
  E	-250℃ - 1000℃	20℃ - 1000℃
  N	-250℃ - 1300℃	20℃ - 1000℃
  WS	0℃ - 2320℃	50℃ - 2000℃
  Accuracy	冷端補償：±1.25℃
  取樣
  分辨率	16Bit
  取樣速度	最高200μs（5K取樣/s）
  儲存長度	32M字每段，最多128個段落
  觸發	正沿，負沿，邏輯輸入，延遲，Go No Go
  預觸發	-100% - 100%
  帶寬
  模擬輸入帶寬（-3dB）	-3dB時達1kHz
  可編程數字濾波	0.1Hz – 50Hz
  輸入阻抗（直流）	>5V：2MΩ
  輸入電容	≤5V：10MΩ（150pF）
  最大輸入電壓	一個通道與機殼接地之間：±50V 一個通道的兩個端口間：±50V 所有輸入都為微分的，無隔離
  普通模式電壓（最大）	<5V：±5V      >5V：±50V




  規格 – 應變儀板
  通道			6通道（全部絕緣）
  測量			應變儀，電壓，熱電偶，和可選的外部分流器
  輸入			微分，全隔離
  輸入阻抗			<1V：2MΩ ≥1V：1MΩ
  最大輸入電壓			200V直流（輸入端與地之間或地與機殼之間）
  輸入電壓			±50V
  隔離			>100MΩ，500V一下（通道與機殼之間）
  輸入連接器			快速插拔，每個通道6個接頭
  所有精度通過1Hz濾波
  電壓測量
  最大范圍			50V
  最低范圍			1mV
  最大偏移			±50V限制在±5范圍
  精度			±0.1%滿量程，±10μV，±0.1%偏差
  分辨率			16bit
  失調漂移			100ppm/℃±1μV/℃
  取樣速度			100kHz（或10μs）
  噪音			<30μV在無過濾狀態下
  應變器測量
  這個部件是μSTR（微應變）- 2000μSTR = 1mV/V
  橋接器			全橋（4線和6線）半橋
  自動平衡范圍			±25000μSTR
  橋供應電壓			2V和5V（對稱的±1V和正負2.5V）
  計量器速率			2（在1.8-2.2可調）
  最大范圍			50000μSTR
  最小范圍			1000μSTR
  最大偏差			±50000μSTR
  精度			±0.1%滿量程，±5μSTR，±0.1%偏差
  分辨率			16bit
  取樣速度			100kHz（或10μs）
  失調漂移			100ppm/℃±1μV/℃
  帶寬
  3dB			>18kHz
  模擬 濾波	低通（60dB每10格）		1kHz，100Hz，10Hz
  	低通（數字）		1Hz，0.1Hz，0.01Hz，0.001Hz
  溫度測量
  J，K，T，S，N，E，W5熱電偶的冷端補償：±1.25℃
  傳感器		最大可能達到的范圍		范圍
  J		-210℃ - 1200℃		20℃ - 2000℃
  K		-250℃ - 1370℃		20℃ - 2000℃
  T		-200℃ - 400℃		20℃ - 500℃
  S		-50℃ - 1760℃		50℃ - 2000℃
  B		200℃ - 1820℃		50℃ - 2000℃
  E		-250℃ - 1000℃		20℃ - 1000℃
  N		-250℃ - 1300℃		20℃ - 1000℃
  W5		0℃ - 2320℃		50℃ - 2000℃




  測試板與選裝（加*為工廠選配）
  984405500	16個獨立的邏輯通道模塊
  910007000	邏輯通道連線
  984402000	12通道多路復用板
  984401000	6個獨立通道通用板
  984402500	6個獨立通道應變儀/溫度板
  916006000	6個獨立通道高壓板
  916003000	IRIG板*
  916004500	Wifi通訊選配
  電流鉗
  A1257	工具箱外加3個可以彎曲的鉗子 30A/300A/3000A AC 用于三相測試
  A1287	可以彎曲的鉗子30A/300A/3000A   AC
  SP201	電流鉗200A   AC，10mV/1A，D 15mm
  SP221	電流鉗10A   AC，100mV/1A，D 15mm
  SP230	電流鉗1200A   AC，10mV/1A，D 50mm
  SP261	電流鉗1200A   AC+DC，1mV/1A，D 50mm
  SP270	電流鉗2000A   AC，1mV/1A，D 70mm
  分流器
  910007100	最大分流0.01Ω 3A
  910007200	最大分流0.1Ω 1A
  989006000	最大分流1Ω 0.5A
  912008000	最大分流10Ω 0.15A
  989007000	最大分流50Ω 0.05A
  207030301	最大分流0.01Ω 30A
  207030500	最大分流0.001Ω 50A
  運輸盒
  914007500	用于8460（無額外機殼）
  FLEXPRO分析軟件
  100081	Flexpro* View（基礎版）
  100082	Flexpro* View（完整版）
