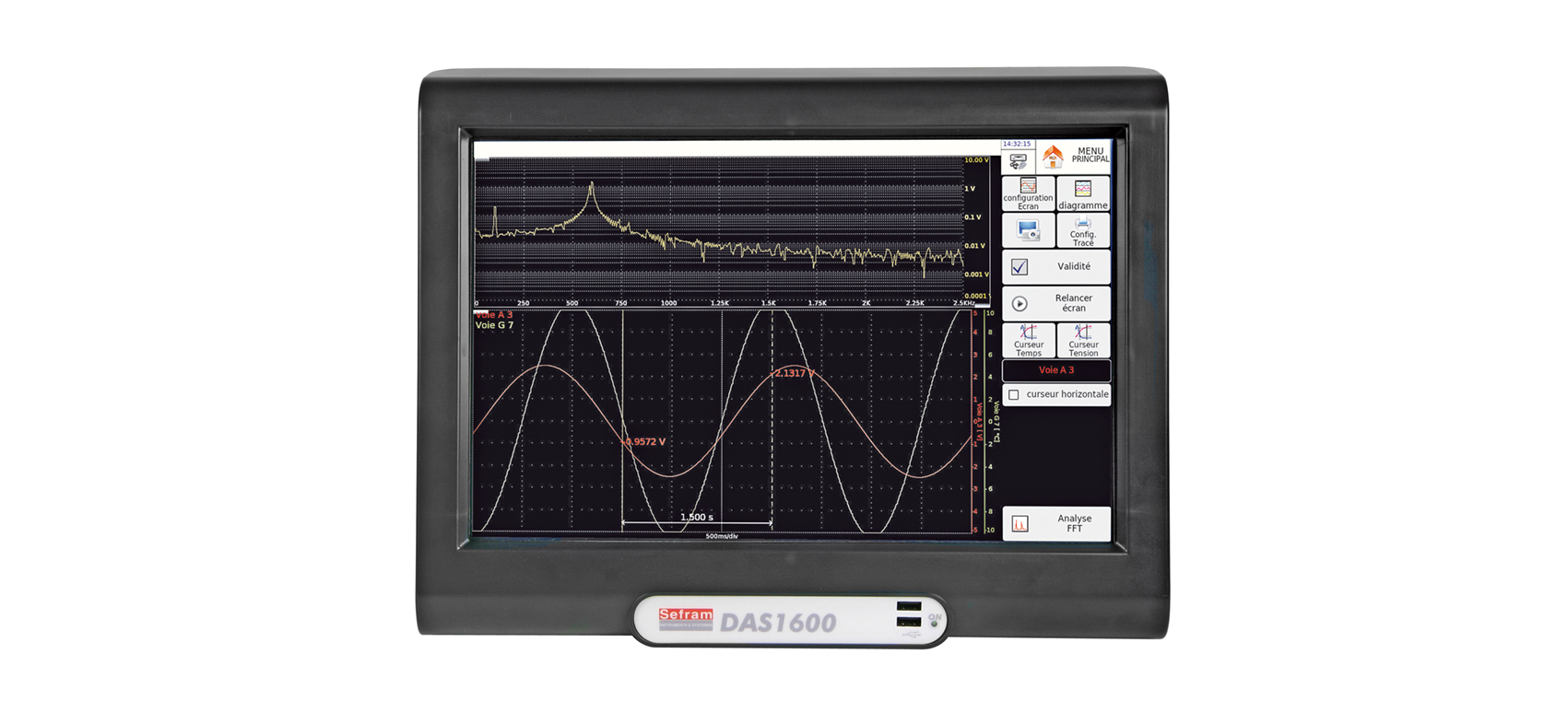

DAS1600/111 無紙化數據記錄儀

• 簡介

• ■ 模塊化系統





  全新DAS1600系列數據記錄儀的設計可以滿足絕大多數應用程序的需求。如果你的應用程序發生改變，DAS1600可以通過擴展機殼進行升。擴建機殼會(huì )增加3個插槽，儀器就可升級到最多72個模擬通道或者混合多種測試板。

  ■ 多種分析功能




  全新DAS1600 提供了多種自動測試的數據,多種觸發,功率分析模式,為分析復雜信號提供了方便。

  ■ 易于操作的全景觸摸屏







  有了15.4英寸的觸摸屏，使用DAS1600的體驗就像玩游戲一樣：人機界面的設計非常直觀，所有菜單簡單清晰，而且使用說明可以在儀器上顯示。

  ■ 儀器聯網


  有了6個USB接口, 通過LAN接口或WIFI通信，你可以遠程操作數據記錄儀或者下載所記錄的數據。使用虛擬網絡(luò )計算軟件（非標配），通過電腦或平板電腦瀏覽、控制DAS1600就像面對面使用它一樣。










• 應用

•


• 技術參數

• 共同特性（適用于所有此類機型）
  顯示
  15.4英寸TFT背光觸屏
  分辨率1280*800
  函數與XY坐標顯示
  功能：縮放、光標、光標間縮放
  數學及比例函數（Y=aX+B）
  20個自動測量數據
  儲存
  儲存設置
  儲存	每段128M個字
  內置硬盤	500Gb，高速傳輸（6M/s）
  接口及輸入輸出
  接口	六個USB（2個在前面板，4個在后面板）
  邏輯通道	16個邏輯通道（最大電壓：24V，輸入電阻4.7kΩ）
  傳感器饋電	最大12V/0.2A(非流動)
  報警輸出	3個輸出，一個繼電器（24V/100mA），兩個2xTTL 5V
  功率分析功能（此功能可與一個通用板和附件用于電流測量）
  網絡(luò )	單相，雙相，三相
  頻率	50-60Hz，400Hz，1000Hz
  顯示	示波器模式，菲涅爾圖模式
  諧波	最高計算50次諧波，并且帶有記錄功能
  測量	24個測試參數：電壓，電流（平均值，RMS，峰值），峰值因數，功率（有用功率，無用功率，視在功率），功率因數，諧波，THD，DF，頻率，能量……
  常規與外界環境
  電源	90VAC – 264VAC，47Hz – 63Hz
  功率消耗	最大47VA
  工作溫度	0℃ - 40℃
  儲存溫度	-20℃ - 60℃
  最大工作濕度	最大80%
  尺寸(無擴展機殼)	298*394*218mm
  尺寸(有擴展機殼)	298*394*295mm
  重量（一塊板）	8kg（加擴展機殼10kg）




  規格-通用輸入板
  通道數	每個板6通道
  電壓
  直流電壓范圍	1mV – 1000V
  最大偏移	±5 1000V除外
  精度	±0.1% ±10V ±0.2% 偏移
  TRMS AC+DC	200mV – 500V
  帶寬（-3dB）	5Hz – 100kHz
  波峰因數	2.2
  頻率
  靈敏度	300mV rms min.
  工作周期	10%
  頻率范圍	10Hz – 100kHz
  基礎精度	0.2%滿量程
  最大輸入電壓	±500V直流 或 440V交流（正弦）
  溫度
  傳感器	使用溫度	范圍
  J	-20℃ - 1200℃	20℃ - 2000℃
  K	-250℃ - 1370℃	20℃ - 2000℃
  T	-200℃ - 400℃	20℃ - 500℃
  S	-50℃ - 1760℃	50℃ - 2000℃
  B	-200℃ - 1820℃	50℃ - 2000℃
  E	-250℃ - 1000℃	20℃ - 1000℃
  N	-250℃ - 1300℃	20℃ - 1000℃
  W5	-0℃ - 2320℃	50℃ - 2000℃
  精度	冷端補償：±1.25℃
  取樣
  分辨率	14bit
  取樣速度	1M/s 每個頻道
  儲存長度	每段32M字，最多128段落
  觸發	正沿，負沿，邏輯輸入，延遲，Go No Go
  預觸發	-100% - 100%
  帶寬
  模擬輸入帶寬	1V：100kHz ≤50mV：50kHz min.
  可編程數字濾波	10Hz，100Hz，1kHz，10kHz
  輸入阻抗（直流）	<1V：>25MΩ ≥1V：1MΩ
  輸入電容	150pF typ.
  最大輸入電壓	一個通道與機殼接地之間：±500V 一個通道的兩個端口間：±500V
  隔離機殼接地與通道	500V直流時>100MΩ




  規格 – 6隔離高壓通道板
  通道數	6
  直流電壓	100mV – 2000V
  最大偏移	±5范圍（限制在最高2000V）
  精度	±0.2% ±0.2%偏移
  最大RMS AC+DC電壓	1000V AC
  帶寬（-3dB）	26kHz（取決于范圍）
  波峰因數	2.2（最高峰值200V）
  輸入阻抗	<10V：11MΩ ≥10V：10MΩ
  安全	CAT III – 1000V, CAT IV – 600V
  頻率
  靈敏度	100mVrms. Min
  工作周期	10% min.
  頻率范圍	10Hz – 100kHz
  基本精度	±0.02%滿量程
  取樣
  分辨率	14bits
  取樣速度	最大1M/s每個通道
  帶寬
  模擬輸入帶寬	≥100V：26kHz 10V – 100V：20kHz <10V：3kHz
  可編程模擬濾波	10kHz，1kHz，100Hz（斜率60dB/10格）




  規格 – 多層印制板
  通道數	每個板12通道
  電壓
  直流電壓范圍	1mV – 50V
  最大偏移	±5
  精度	±0.1% ±10μV ±0.1%偏移
  TRMS AC+DC	200mV – 50V
  帶寬（-3dB）	5Hz – 100Hz
  峰值因數	2.2
  溫度
  傳感器	使用環境	范圍
  PT100(2，3，4Fils)	-200℃ - 850℃	20℃ - 1000℃
  J	-20℃ - 1200℃	20℃ - 2000℃
  K	-250℃ - 1370℃	20℃ - 2000℃
  T	-200℃ - 400℃	20℃ - 500℃
  S	-50℃ - 1760℃	50℃ - 2000℃
  B	-200℃ - 1820℃	50℃ - 2000℃
  E	-250℃ - 1000℃	20℃ - 1000℃
  N	-250℃ - 1300℃	20℃ - 1000℃
  WS	0℃ - 2320℃	50℃ - 2000℃
  Accuracy	冷端補償：±1.25℃
  取樣
  分辨率	16Bit
  取樣速度	最高200μs（5K取樣/s）
  儲存長度	32M字每段，最多128個段落
  觸發	正沿，負沿，邏輯輸入，延遲，Go No Go
  預觸發	-100% - 100%
  帶寬
  模擬輸入帶寬（-3dB）	-3dB時達1kHz
  可編程數字濾波	0.1Hz – 50Hz
  輸入阻抗（直流）	>5V：2MΩ
  輸入電容	≤5V：10MΩ（150pF）
  最大輸入電壓	一個通道與機殼接地之間：±50V 一個通道的兩個端口間：±50V 所有輸入都為微分的，無隔離
  普通模式電壓（最大）	<5V：±5V      >5V：±50V




  規格 – 應變儀板
  通道			6通道（全部絕緣）
  測量			應變儀，電壓，熱電偶，和可選的外部分流器
  輸入			微分，全隔離
  輸入阻抗			<1V：2MΩ ≥1V：1MΩ
  最大輸入電壓			200V直流（輸入端與地之間或地與機殼之間）
  輸入電壓			±50V
  隔離			>100MΩ，500V一下（通道與機殼之間）
  輸入連接器			快速插拔，每個通道6個接頭
  所有精度通過1Hz濾波
  電壓測量
  最大范圍			50V
  最低范圍			1mV
  最大偏移			±50V限制在±5范圍
  精度			±0.1%滿量程，±10μV，±0.1%偏差
  分辨率			16bit
  失調漂移			100ppm/℃±1μV/℃
  取樣速度			100kHz（或10μs）
  噪音			<30μV在無過濾狀態下
  應變器測量
  這個部件是μSTR（微應變）- 2000μSTR = 1mV/V
  橋接器			全橋（4線和6線）半橋
  自動平衡范圍			±25000μSTR
  橋供應電壓			2V和5V（對稱的±1V和正負2.5V）
  計量器速率			2（在1.8-2.2可調）
  最大范圍			50000μSTR
  最小范圍			1000μSTR
  最大偏差			±50000μSTR
  精度			±0.1%滿量程，±5μSTR，±0.1%偏差
  分辨率			16bit
  取樣速度			100kHz（或10μs）
  失調漂移			100ppm/℃±1μV/℃
  帶寬
  3dB			>18kHz
  模擬 濾波	低通（60dB每10格）		1kHz，100Hz，10Hz
  	低通（數字）		1Hz，0.1Hz，0.01Hz，0.001Hz
  溫度測量
  J，K，T，S，N，E，W5熱電偶的冷端補償：±1.25℃
  傳感器		最大可能達到的范圍		范圍
  J		-210℃ - 1200℃		20℃ - 2000℃
  K		-250℃ - 1370℃		20℃ - 2000℃
  T		-200℃ - 400℃		20℃ - 500℃
  S		-50℃ - 1760℃		50℃ - 2000℃
  B		200℃ - 1820℃		50℃ - 2000℃
  E		-250℃ - 1000℃		20℃ - 1000℃
  N		-250℃ - 1300℃		20℃ - 1000℃
  W5		0℃ - 2320℃		50℃ - 2000℃




  測試板與選裝（加*為工廠選配）
  984405500	16個獨立的邏輯通道模塊
  910007000	邏輯通道連線
  984402000	12通道多路復用板
  984401000	6個獨立通道通用板
  984402500	6個獨立通道應變儀/溫度板
  984405000	額外機殼帶3個插槽*
  916006000	6個獨立通道高壓板
  916003000	IRIG板*
  916001000	電池選配*
  916004500	Wifi通訊選配
  916007000	DAS1600/800機架裝配箱
  916009500	軍用標準MIL-STD選配
  電流鉗
  A1257	工具箱外加3個可以彎曲的鉗子 30A/300A/3000A AC 用于三相測試
  A1287	可以彎曲的鉗子30A/300A/3000A   AC
  SP201	電流鉗200A   AC，10mV/1A，D 15mm
  SP221	電流鉗10A   AC，100mV/1A，D 15mm
  SP230	電流鉗1200A   AC，10mV/1A，D 50mm
  SP261	電流鉗1200A   AC+DC，1mV/1A，D 50mm
  SP270	電流鉗2000A   AC，1mV/1A，D 70mm
  分流器
  910007100	最大分流0.01Ω 3A
  910007200	最大分流0.1Ω 1A
  989006000	最大分流1Ω 0.5A
  912008000	最大分流10Ω 0.15A
  989007000	最大分流50Ω 0.05A
  207030301	最大分流0.01Ω 30A
  207030500	最大分流0.001Ω 50A
  運輸盒
  914007500	用于8460（無額外機殼）
  914008000	用于8460（無額外機殼）
  FLEXPRO分析軟件
  100081	Flexpro* View（基礎版）
  100082	Flexpro* View（完整版）
