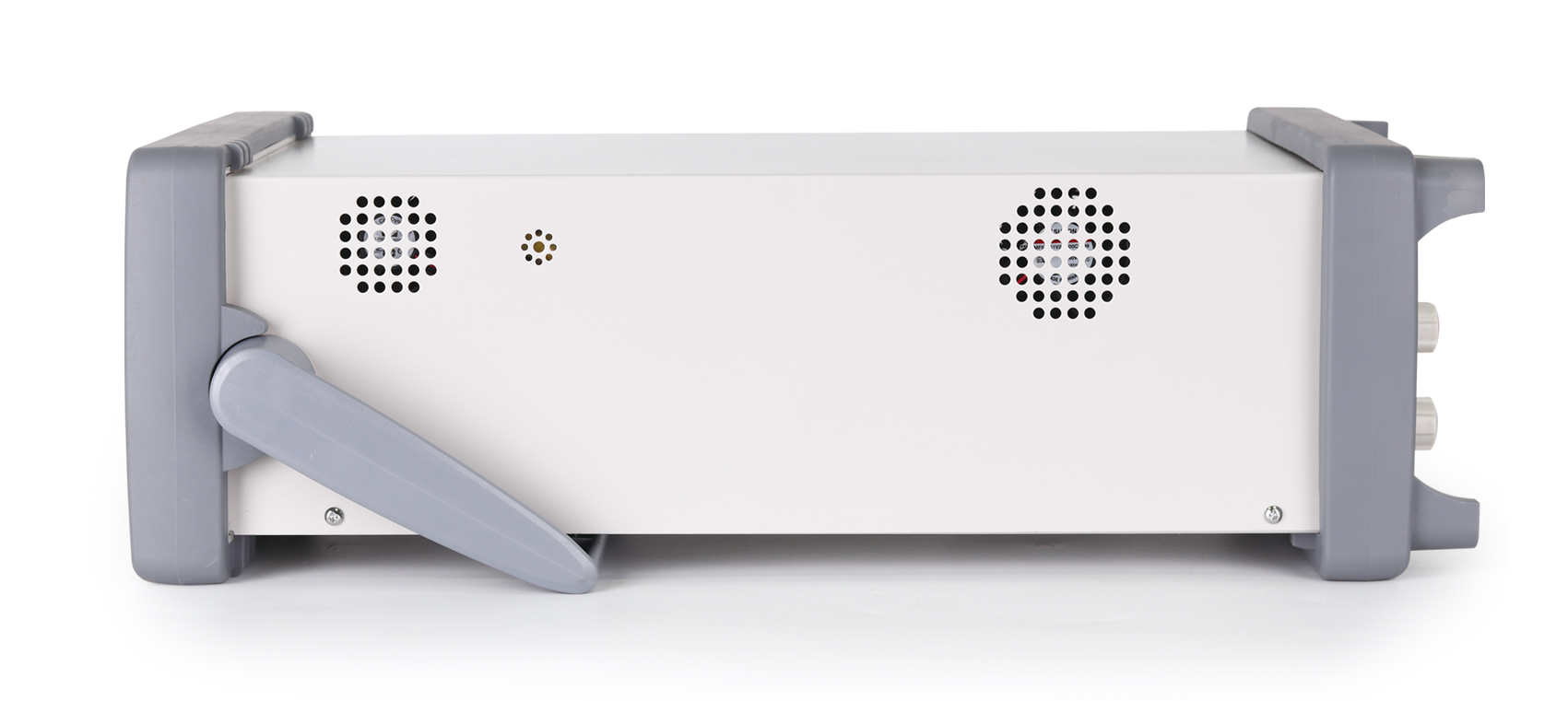

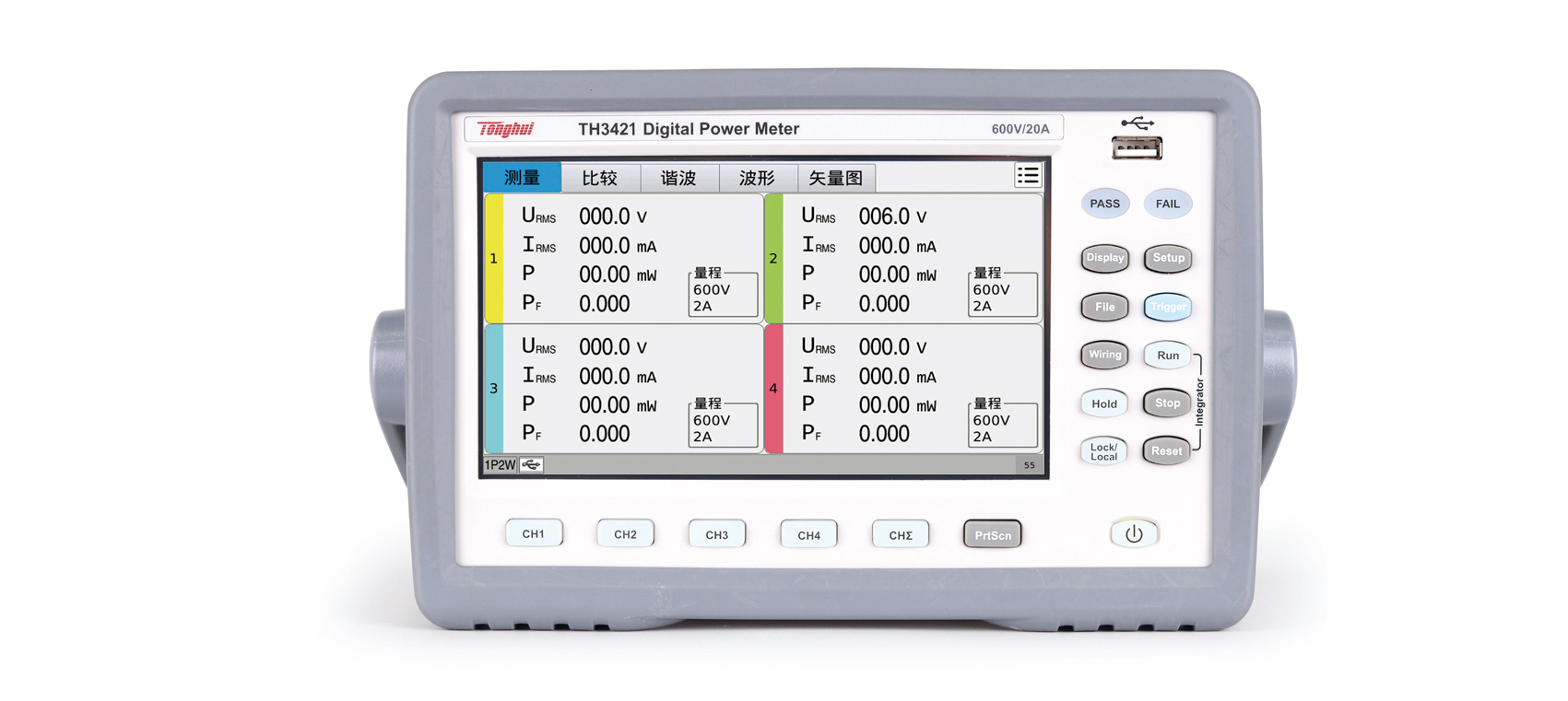

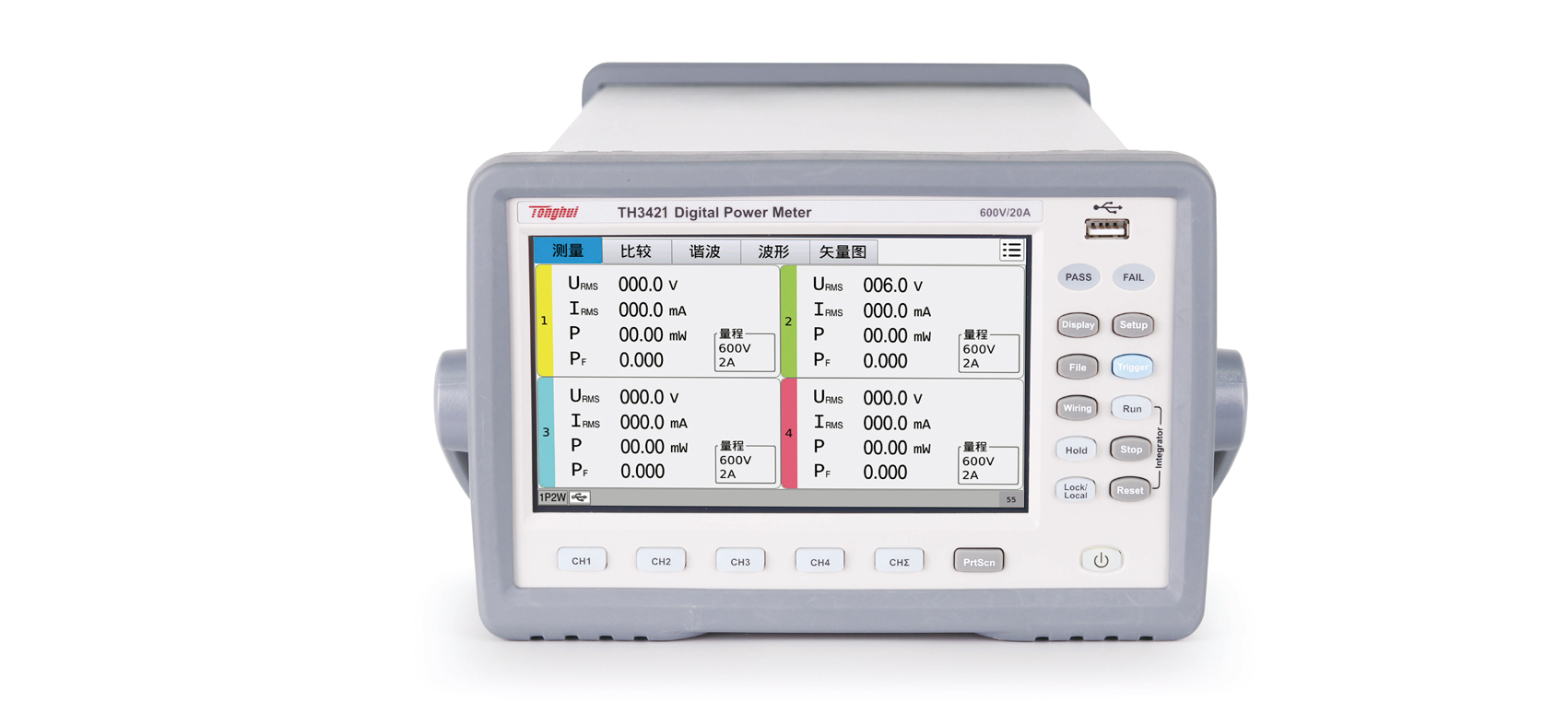

TH3411/TH3421/TH3422 多通道數字功率計

• 應用

• ■ 電源類：交流電源，直流電源，線性電源、開關電源、變頻器

  ■ 新能源：太陽能電池，新動力汽車，電動自行車

  ■ 家用電器、工業電器、各種電子負載等用電設備的電參數測試分析

  ■ 自動化設備集成測試

• 技術參數

• 型號	TH3411		TH3421		TH3422
  通道數	3		4		4
  顯示器	7寸(800*480)彩色TFT電阻觸摸屏
  接線方式	一相兩線(1P2W)		一相三線(1P3W)	三相三線(3P3W)		三相四線(3P4W)	三電壓三電流(3V3A)
  基本特征	AC	?	?		?
  	DC	?	?		?
  	精密型	?	?		?
  	微電流	無	無		?
  	諧波分析	?	?		?
  	電能測試	?	?		?
  顯示方式	數據	?	?		?
  	積分數據	?	?		?
  	波形圖	?	?		?
  	矢量分析	?	?		?
  	柱狀圖	?	?		?
  基本準確度	0.15%讀數+0.2%量程+1個字
  電壓	量程	5V-75V/150V/300V/600V（輸入阻抗：3MΩ）
  	分辨率	0.01V
  電流	量程	10mA/30mA/100mA/400mA（輸入阻抗：200mΩ）			1mA/3mA/10mA/40mA（輸入阻抗：2Ω）
  		1.5A/5A/20A（輸入阻抗：4mΩ）			150mA/500mA/2A（輸入阻抗：40mΩ）
  	最小分辨率	10uA			1uA
  功率	范圍	5mW-12kW			0.5mW-1.2kW
  	最小分辨率	0.01mW			0.001mW
  頻率	范圍	基頻范圍：DC/45Hz-420Hz，帶寬：21kHz，濾波器5kHz
  	最小分辨率	0.01Hz
  功率因數	范圍	-1.000 - 1.000
  	最小分辨率	0.001
  諧波分析	±(5%讀數+0.3%量程)
  電能積分	范圍	0-99999kWh
  	分辨率	0.001Wh
  	精度	±(0.2%讀數+0.3%量程)
  電能計時	范圍	0-9999:59:59
  	分辨率	1s
  	精度	±0.05%
  測量速度	約7次/秒 ，諧波/波形功能打開: 4次/秒
  鎖定功能	數據鎖定
  量程方式	自動/手動
  輸入阻抗	≥3MΩ（ 電壓輸入）
  比較器	超限聲、光報警，
  輸出	8路可編程繼電器輸出
  通訊接口	RS232C/RS485、USB DEVICE、USB HOST、LAN、HANDLER、WIFI(支持RTL8192及MT7601驅動網卡)
  存儲	USB波形、設置文件
