泰克3 系列 MDO 混合域示波器

主要性能指標

• 2?條模擬通道和 4?條模擬通道型號

• 100?MHz, 200?MHz, 350?MHz, 500?MHz, 1?GHz 帶寬型號

• 帶寬可以升級 (最高 1?GHz)

• 最高 5?GS/s 采樣率

• 所有通道上 10?M 記錄長度

• >280,000?wfm/s 最大波形捕獲速率

• 標配無源電壓探頭，3.9?pF 容性負載和 250?MHz 或 500?MHz 模擬帶寬

• 頻譜分析儀 (選配)

• 頻率范圍: 9?kHz - 1?GHz 或 3?GHz

• 超寬捕獲帶寬，最高可達 3?GHz

• 任意函數發生器 (選配)

• 13?種預先定義的波形類型

• 50?MHz 波形發生

• 128?k 任意波形發生器記錄長度

• 250?MS/s 任意波形發生器采樣率

• 數字通道 (選配)

• 16?條數字通道

• 所有通道上10?M 記錄長度

• 121.2?ps 定時分辨率

• 串行總線解碼、觸發和搜索(選配)

• 串行總線支持 I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553, ARINC429 和音頻標準

• 數字電壓表/頻率計數器 (產品注冊后免費)

• 4?位 DC, AC RMS 和 DC+AC RMS 電壓測量

• 5?位頻率測量

典型應用

• 嵌入式設計和物聯網

  使用 3?系列 MDO 在混合信號嵌入式系統上執行系統級調試，并支持各種常用的串行總線，包括當今較常用的串行總線技術，迅速發現和解決問題。

• 功率設計

  使用自動功率質量、開關損耗、諧波、紋波、調制和安全作業區測量，在經濟的解決方案中提供較廣泛的功率探頭選擇范圍，進行可靠的、可重復的電壓、電流和功率測量。

• 教育

  管理工作臺上的多臺儀器可能會(huì )非常麻煩。3?系列 MDO 體積小(深 5.9?英寸, 149?mm)，在一臺儀器中同時融合了模擬測量、數字測量、RF 測量及一臺信號源。體積小、集成度高，可以幫助您講授各種電子原理，用來執行更加完善的實驗。全面升級能力可以在需求變化時或在預算允許時再增加功能。

• 制造測試和調試

  規格和空間限制可能會(huì )給車間帶來巨大影響。3?系列 MDO 把多臺儀器集成到一臺小型儀器中，竭盡所能地減少了機架或工作臺空間。整合降低了在制造測試或調試站中使用多種不同儀器的相關成本。

• 安裝和維護服務

  在需要的時間和地點獲得適當的儀器至關重要。3?系列 MDO 在一臺輕便的 (11.7?磅, 5.3?公斤) 便攜式儀器中提供了模擬波形、數字邏輯和頻譜分析功能，特別適合空間有限、且需要靈活性的應用。

下一代示波器

?
	3?系列 MDO	4?系列 MSO	5?系列混合信號示波器 (MSO)	6?系列 MSO
帶寬（軟件可升級）	最高 1?GHz	最高 1.5?GHz	最高 2?GHz	最高 8?GHz
垂直分辨率	8?位	12?位	12?位	12?位
顯示器	11.6" 高清	13.3" 高清	15.6" 高清	15.6" 高清
輸入	TekVPI	FlexChannel / TekVPI	FlexChannel / TekVPI	FlexChannel / TekVPI
高級分析			一致性測試 / 抖動 / Windows 操作系統	一致性測試 / 抖動 / Windows 操作系統

用戶界面異常簡便易用，讓您把重點放在手邊的任務上

設置條 – 管理關鍵參數和波形

顯示屏底部運行的 Settings Bar 設置條中有一串標簽，里面顯示了波形和示波器工作參數。Settings Bar 設置條可以直接進入較常用的波形管理任務。您只需輕輕一觸，就可以：

• 打開通道

• 增加數學波形

• 增加參考波形

• 增加總線波形

• 啟用 16?條數字通道 MSO

• 啟用頻譜分析儀

• 啟用集成任意波形/函數發生器 (AFG)

• 啟用集成數字電壓表 (DVM)

結果條 – 分析和測量

顯示屏右側的 Results Bar 結果條可以直接一鍵進入最常用的分析工具，比如光標、測量、搜索和總線解碼結果表。

Results Bar 結果條中顯示光標、測量和搜索結果標簽，而不會(huì )影響任何波形查看區域。為增加波形查看區域，可以隨時解除及放回結果條。

只需觸擊顯示屏上關心的項目?jì)上?，就可以進入配置菜單。在本例中，觸擊 Channel 標簽兩下，可以打開通道配置菜單。只需觸擊菜單外面的區域，菜單就會(huì )隱去。

全新的觸控交互方式

示波器采用觸摸屏已有多年時間，但觸摸屏的設計體驗總是被置后考慮。3?系列 MDO 11.6" 顯示器包括容性觸摸屏，提供了真正為觸控設計的用戶界面。

3?系列 MDO 支持您在手機和平板電腦中使用的、希望在觸控設備中實現的各種觸控操作。

• 左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖

• 使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小

• 從右滑出，會(huì )出現結果條；從上往下滑，會(huì )進入顯示屏左上角菜單

平滑的、快速響應的前面板控件可以使用熟悉的旋鈕和按鈕進行調節，可以增加鼠標或鍵盤作為第三種交互方式。

容性觸摸顯示器上的交互方式與手機和平板電腦相同。

強大的波形捕獲和分析功能

3?系列 MDO 的核心是一臺世界一流的示波器，它提供了完善的工具，加快了調試的每一個階段，從迅速發現和捕獲異常事件，到搜索波形記錄、找到關心的事件，到分析事件特點和器件行為。

數字熒光技術及 FastAcq? 高速波形捕獲

如果想調試設計問題，首先必須知道存在問題。每個設計工程師都要用大量的時間查找電路中的問題，如果沒有合適的調試工具，這項任務耗時長、非常麻煩。

數字熒光技術能夠快速了解器件的實際工作情況。其快速波形捕獲速率在 FastAcq 模式下 >280,000? wfms/s，可以以高概率迅速查看數字系統中常見的偶發問題：欠幅脈沖、毛刺、時序問題等。

為進一步加強查看偶發事件的能力，可以使用輝度等級指明偶發瞬態事件相對于正常信號特點發生的頻次。FastAcq 采集模式下提供了 4?個波形調色板。

• 色溫調色板使用顏色等級指明發生頻率：暖色如紅色/黃色表示經常發生的事件，冷色如藍色/綠色表示很少發生的事件。

• 頻譜調色板使用顏色等級指明發生頻率，冷色如藍色表示經常發生的事件，暖色如紅色表示很少發生的事件。

• 普通調色板使用默認的通道顏色（如黃色用于通道 1）和灰度級指明發生頻率，其中經常發生的事件用亮色表示。

• 倒置調色板使用默認的通道顏色和灰階指明發生頻率，其中很少發生的事件用亮色表示。

這些調色板迅速突出顯示測量期間發生頻次較高的事件，或在測量偶發異常事件中突出顯示發生頻次較低的事件。

無限余輝或可變余輝選項決定波形在顯示屏上停留的時間，幫助您確定異常事件發生頻次。

數字熒光技術及 FastAcq 實現了>280,000?wfms/s 波形捕獲速率和實時顏色輝度等級。

觸發

發現電路問題只是第一步，然后，您必須捕獲對應的事件，以確定根本原因。為實現這一點，3?系列 MDO 包括超過 125?種觸發組合，提供了一套完整的觸發，包括欠幅脈沖觸發、邏輯觸發、脈寬/毛刺觸發、建立時間和保持時間違規觸發、串行包觸發和并行數據觸發，幫助您迅速定位關心的事件。由于高達 10?M 記錄長度，您可以捕獲許多關心的事件，在一次采集中甚至可以捕獲數千個串行包，以進一步進行分析，同時保持高分辨率，可以放大查看精細的信號細節。

超過 125?種觸發組合，輕松捕獲關心的事件。

基本波形分析和自動測量

為了檢驗原型的性能與仿真相符，并滿足項目的設計目標，必須認真進行分析，從簡單地檢查上升時間和脈寬，到全面分析功率損耗、表征系統時鐘、調查噪聲來源。

3?系列 MDO 提供了一套完善的標準分析工具，包括：

• 基于波形的光標和基于屏幕的光標

• 自動測量

• 基本波形數學運算

• 基本 FFT 分析

• 使用公式編輯器進行高級波形數學運算

測量結果表可以全面統計查看測量結果。

自動測量頻率、峰峰值和正脈沖數，并顯示統計數據。

方便導航和搜索

如果沒有適當的搜索工具，在長波形記錄中找到對應的事件可能會(huì )耗費大量的時間。當今記錄長度內含幾百萬數據點，定位事件可能要滾動幾千屏的信號活動。

3?系列 MDO 通過其新型屏幕上控件，提供了業內較完善的搜索和波形導航功能。這些控制功能加快了記錄平移和放大速度。在顯示屏上使用直觀的手勢開合，在長記錄的關心區域內來回移動。

搜索功能可以自動搜索長采集數據，查找用戶自定義事件。事件發生的所有時點都用搜索標記高亮顯示，可以使用顯示畫面上 Search 標簽中的 Previous ( ← ) 和 Next ( → ) 按鈕簡便地來回移動。搜索類型包括邊沿、脈寬、超時、欠幅脈沖、邏輯、建立時間和保持時間和并行/串行總線包內容。

FastAcq 可以幫助您發現數字數據流中存在的欠幅脈沖，進一步展開調查。在這個測試用例中，在 10?M 點采集中發現并標出 3?個欠幅脈沖。

完善的功率分析(選配)

客戶對更長電池壽命的設備及更低能耗的綠色解決方案的需求日益增加，需要電源設計師們檢定開關損耗，并將其降至最低，以提高效率。此外，還需要對電源的功率水平、輸出純度及向電源線路的諧波反饋進行表征，以符合國家和地區的電源質量標準。在歷史上，在示波器上完成這些以及其他諸多功率測量相當耗時，需要手工完成并且非常繁瑣。3?系列 MDO 選配功率分析工具大大簡化了這些任務，可以快速地、可重復地、準確地分析功率質量、開關損耗、諧波、安全作業區(SOA)、調制、紋波和轉換速率(di/dt, dv/dt)。功率分析工具完全集成在示波器內，只需一個按鈕即可完成自動化可重復功率測量。選配功率分析功能可以免費試用 30?天。在儀器第一次通電時，此免費試用期即自動開始計算。

功率質量測量表。自動電源測量可以迅速準確地分析常用的電源參數。

獨有的內置頻譜分析儀(選配)

泰克 MDO 系列是唯一提供基于硬件的集成頻譜分析儀的示波器。3?系列 MDO 的頻譜分析儀頻率范圍為 9?kHz 到 1?GHz 或 3?GHz (選項 3-SA1 或 3-SA3)，可以在物聯網和大多數消費者無線標準上執行頻譜分析。

快速準確的頻譜分析

在使用頻譜分析儀標配的 N 連接器輸入時，3?系列 MDO 顯示器變成全屏頻譜分析儀視圖。

主要頻譜參數，如中心頻率、頻寬、參考電平和分辨率帶寬，都可以使用前面板專用菜單和小鍵盤迅速簡便地進行調節。

3?系列 MDO 頻域顯示。

智能高效標記

在傳統的頻譜分析儀中，為了標識所有關心的峰值而打開和放置足夠的標記可能會(huì )非常費事。3?系列 MDO 大大提高了這一流程的效率，它把標記自動放在峰值上，指明每個峰值的頻率和幅度。用戶可以調節用來確定什么是峰值的標配。

最高幅度峰值稱為參考標記，顯示為紅色。標記讀數可以在絕對值和相對值之間切換。在選擇相對值時，標記讀數顯示每個峰值距參考標記的相對頻率和相對幅度。

3系列MDO還提供了兩個手動光標，用來測量頻譜的非峰值部分。在啟用時，其中一個光標會(huì )關聯到參考標記，可以從頻譜中任何地方完成相對值測量。除頻率和幅度外，光標讀數還包括噪聲密度和相噪讀數，具體取決于選擇的是絕對值讀數還是相對值讀數?！耙苿?dòng)參考標記到中心頻率(Reference Marker to Center)”功能可以立即把參考標記所指示的頻率移動到中心頻率。

自動峰值標記一目了然地識別關鍵信息。如這里所示，滿足閾值和漂移指標的五個幅度最高的峰值會(huì )自動標出，同時還會(huì )顯示每個峰值的頻率和幅度。

頻譜圖

3?系列 MDO 包括一個三維頻譜圖畫面，特別適合緩慢變化的 RF 現象。X 軸代表頻率，就像典型的頻譜畫面一樣。但是，Y 軸代表時間，色彩用來指示幅度。

三維頻譜圖片段的生成方式如下：先獲取每個頻譜，然后“把它倒放在邊沿上”，使其高一個像素行，然后根據該頻率上的幅度為每個像素分配顏色。冷色（藍綠）代表低幅度，暖色（黃紅）代表高幅度。每個新采集都會(huì )在三維頻譜圖的底部增加一個段，歷史記錄上移一行。當采集停止時，可以回頭翻閱頻譜圖，查看各個頻譜段。

頻譜圖畫面顯示出緩慢移動的射頻現象。此處所示的是正在監視具有多個峰值的信號。在峰值的頻率和幅度隨時間變化時，在頻譜圖畫面中可以簡便地看到變化。

超寬的捕獲帶寬

當今無線通信標準日新月異，它們采用完善的數字調制方式，通常采用涉及輸出突發的傳輸技術。同時這些調制方案的帶寬也可能非常寬。傳統的掃描或步進式頻譜分析儀對于查看這些類型的信號能力非常有限，因為它們一次只能看到這些的頻譜的一小部分。

一次采集所需的頻譜量稱為捕獲帶寬。傳統頻譜分析儀以?huà)呙杌虿竭M(jìn)方式完成捕獲帶寬，在所需的頻寬范圍內建立所請求的圖像。因此，當頻譜分析儀采集頻譜的一個部分時，所關心的事件可能正在頻譜的另一個部分內發生。當今市場上大多數頻譜分析儀提供的捕獲帶寬都是10?MHz，有時提供了昂貴的選項，可以擴展到 20?或 40?MHz，某些情況下可以擴展到 160?MHz。

為滿足現代 RF 的帶寬要求，3?系列 MDO 提供了高達 3?GHz 的捕獲帶寬。頻譜是從一次采集中產生的，從而保證您將看到頻域中查找的所有事件。

無論是通過 Zigbee 以 900?MHz 頻率與器件進行的突發通信，還是通過藍牙以 2.4?GHz 頻率從器件發出突發通信，均可在一次采集中捕獲突發通信的頻譜顯示。

頻譜軌跡

3?系列 MDO 頻譜分析儀提供了四種不同的軌跡或視圖，包括 Normal、Average、Max Hold 和 Min Hold。

正常、平均、最大保持和最小保持頻譜光跡。

射頻測量

3?系列 MDO 包括三項自動 RF 測量：通道功率，鄰道功率比，占用帶寬。當激活任何一種射頻測量時，示波器自動打開平均頻譜軌跡，并將檢測方法設置為平均，以獲得最優的測量結果。

自動測量信道功率

射頻探測

頻譜分析儀上的信號輸入方法通常局限為電纜連接或天線。除使用標準 N 連接器外，通過選配 TPA-N-VPI 轉接頭，3?系列 MDO 頻譜分析儀可以使用 50?Ω TekVPI 探頭。這在尋找噪聲源方面增加了靈活性，通過在頻譜分析儀輸入上使用真實信號瀏覽，可以更方便地進行頻譜分析。

此外，選配的前置放大器大器附件可幫助對更低幅值信號進行研究。TPA-N-PRE 前置放大器在 9?kHz – 3?GHz 頻率范圍內提供了 10?dB 標稱增益。

任意函數發生器（選配）

3?系列 MDO 可以選配一個集成任意函數發生器(選項 3-AFG)，特別適合模擬設計內部的傳感器信號，或在信號中增加噪聲，執行裕量測試。

集成函數發生器提供了高達 50?MHz 的預定義波形，用于正弦波、方波、脈沖波、鋸齒波/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升/下降、半正矢曲線和心電圖。

在集成 AFG 中選擇波形類型。

任意波形發生器提供了 128?k 點記錄，用來存儲波形。這些波形可以來自模擬輸入、保存的內部文件位置、U 盤或外部PC。通過 USB 或 LAN 把波形文件傳送到 3?系列 MDO 編輯內存，或使用 U 盤從 AFG 輸出到示波器中。

靈活設置 AFG 輸出。在這個測試用例中，正弦波形中增加了 20% 的噪聲。

數字通道 (選配)

邏輯分析儀 (選項 3-MSO)提供了 16?條數字通道，緊密集成到示波器的用戶界面中。從而簡化操作，方便解決混合信號問題。

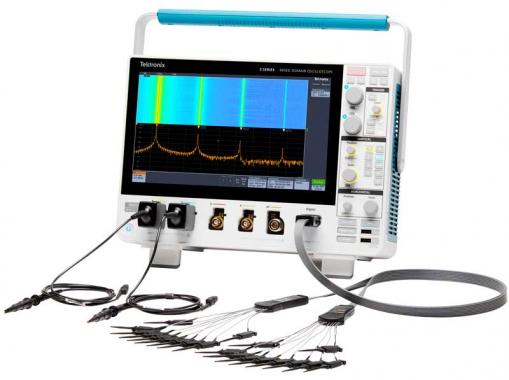

3?系列 MDO 及 3-MSO 選項通過同時探測模數轉換器的兩面，同時查看模擬信號和數字信號。

帶色碼的數字波形顯示

用顏色區分的數字軌跡將1顯示為綠色，將0顯示為藍色。這種著色方式也被用于數字信道監控器。監控器顯示信號是高、是低、還是正在跳變，讓通道活動一目了然，不會(huì )讓沒用的數字波形弄亂顯示畫面。

當系統檢測到多個跳變時，多重跳變檢測硬件會(huì )在顯示屏上顯示一個白邊。白邊表示通過放大或以更快取樣速率采集可提供更多信息。在大多數情況下，通過放大即可揭示出用以前的設置無法查看到的脈沖。如果在盡量放大的情況下仍然出現白邊，表示在接下來的采集中增加取樣速率將揭示出以前設置所無法采集的更高頻信息。

您可以對數字波形分組，在觸控屏上簡便地輸入波形標簽。將數字波形彼此相鄰放置，即可形成一組。

通過顏色編碼的數字波形顯示，只需在屏幕上將數字通道放在一起即可進行分組，然后按組移動數字通道。

形成分組后，即可一起定位組內的所有通道。這將大大縮短以往逐個定位通道所需的設置時間。

MagniVu?高速采集

3?系列 MDO 上的主要數字采集模式在 500?MS/s (2?ns 分辨率) 下可以捕獲最長 10?M 點數據。除主要記錄外，3?系列 MDO 提供了一種超高分辨率記錄，稱為 MagniVu，在最高 8.25?GS/s (121.2?ps 分辨率)下可以采集 10,000?點數據。主波形和 MagniVu 波形均在每個觸發上采集，可隨時（不論正在運行還是停止）在顯示屏內切換。MagniVu 比市面上類似的示波器提供更為精細的定時分辨率，在數字波形上進行關鍵定時測量時，讓使用者放心。

P6316 MSO 探頭

這種獨特的探頭設計提供兩個 8?通道分離座，并簡化了與被測器件的連接。在連接方形引腳時，P6316 可以直接連接分布在 10?英寸中心上的 8×2?方形引腳頭部。在需要更大連接靈活性時，您可以使用提供的引線組和鉤爪夾在貼片設備或測試點上。P6316 提供了杰出的電氣特點，容性負載僅 8?pF，支持 101?kΩ 輸入阻抗。

P6316 MSO 探頭提供兩個 8?通道縱槽以簡化與設備的連接。

串行協議觸發和分析（選配）

在串行總線上，單個信號中通常包括地址信息、控制信息、數據信息和時鐘信息。這可導致很難發現關注的事件。自動觸發、解碼和搜索總線事件和條件，為您提供用于診斷串行總線的強大工具集。選配的串行協議觸發和分析功能可以免費試用 30?天。在儀器第一次通電時，此免費試用期即自動開始計算。

觸發 I2C 總線上的特定地址和數據包。黃色波形是時鐘，藍色波形是數據?？偩€(xiàn)波形提供解碼的包內容，其中包括包頭、地址、讀/寫、數據和包尾。

串行觸發

在流行的中行接口上觸發包內容，如包頭、特定地址、特定數據內容、唯一的標識符等，包括 I2C、SPI、RS-232/422/485/UART、USB2.0、CAN、CAN FD、LIN、FlexRay、MIL-STD-1553、ARINC429 和 I2S/LJ/RJ/TDM。

總線顯示

為組成總線的各信號（時鐘、數據、芯片啟用，等等）提供更高級別的組合顯示，方便您識別包開始和結束位置，識別子包分量如地址、數據、標識符、CRC 等等。

總線解碼

還在疲于目測波形，計算時鐘數量，確定每個比特是 1?還是0，把多個比特組合成字節，然后確定十六進制？讓示波器為您完成這些工作！在設置總線后，3?系列 MDO 將解碼總線上的每個包，在總線波形中用十六進制、二進制、十進制(僅 USB, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553?和 ARINC429)、帶符號的十進制 (僅 I2S/LJ/RJ/TDM) 或 ASCII (僅 USB, MIL-STD-1553?和 RS-232/422/485/UART)顯示這些值。

事件表

除了看到總線波形本身解碼后的數據包數據外，您可以在表格視圖中查看捕獲的所有數據包，其在很大程度上類似于軟件列表。數據包帶有時間標記，對每個組成部分（地址、數據、等）分欄連續列出。事件表可以保存為 .csv 格式。

事件表顯示長采集中每個 CAN 包解碼后的標識符、DLC、DATA 和 CRC。

搜索（串行觸發）

串行觸發非常適合隔離關心的事件，但一旦捕獲并需要分析其周?chē)臄祿?，該怎么做呢？過去，用戶需要手動翻閱波形，計數并轉換位，尋找導致事件發生的原因。您可以讓示波器按照用戶指定的標準（包括串行包內容）自動搜索采集的數據。事件發生的每個位置都用搜索標記突出顯示。只需在屏幕上按Previous (←) 和 Next (→)按鈕，就可以在標記之間快速移動。

數字電壓表 (DVM) 和頻率計數器 (注冊后免費)

3?系列 MDO 有一臺集成 4?位數字電壓表(DVM)一臺和 5?位頻率計數器。任何模擬輸入都可以作為電壓表的來源，使用的探頭與通用示波器相同。DVM 和 頻率計數器在任何 3?系列 MDO 上提供，產品注冊后就會(huì )激活。

這里顯示了 DC 測量值。

3?系列 MDO 平臺

大型高清觸摸顯示器

3?系列 MDO 擁有 11.6?英寸 (295?mm) 寬屏高清顯示器(1920?x 1080)，用來查看細微的信號細節。

連接能力

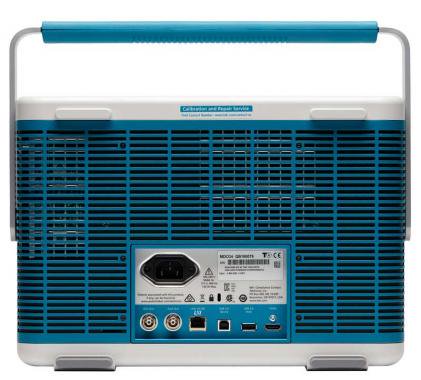

3?系列 MDO 包含大量的端口，可以用來把儀器連接到網絡(luò )上，直接連接到 PC 上，或連接到其他測試設備上。

• 前后 USB 主控端口可以簡便地把屏幕圖、儀器設置和波形數據傳送到 USB 海量存儲設備上。還可以把 USB 鍵盤或鼠標連接到 USB 主控端口上，輸入數據或進行控制。

• 后面 USB 設備端口用來從 PC 遠程控制示波器。

• 儀器后面的標準 10/100?以太網端口可以簡便地聯網，提供網絡(luò )打印功能，提供 LXI Core 2011?兼容能力。

• 儀器后面有一個 HDMI 端口，可以把顯示畫面導出到外部監視器或投影儀上。

遠程連接和儀器控制

導出數據和測量非常簡單，只需在示波器與 PC 之間連上一條 USB 電纜即可。關鍵應用軟件 – OpenChoice? Desktop 及 Microsoft Excel 和 Word 工具條可以快速簡便地直接與 Windows PC 通信。

OpenChoice Desktop 可以通過 USB 或 LAN 在示波器與PC 之間快速簡便地通信，傳送設置、波形和屏幕圖。

內置 e*Scope? 功能可以通過標準網絡(luò )瀏覽器，借助網絡(luò )連接快速控制示波器。只需輸入示波器的 IP 地址或者網絡(luò )名稱，即會(huì )向瀏覽器提供一個網頁?？梢灾苯訌木W(wǎng)絡(luò )瀏覽器中傳送和保存設置、波形、測量和截圖，或實時控制設置變化。

外形緊湊

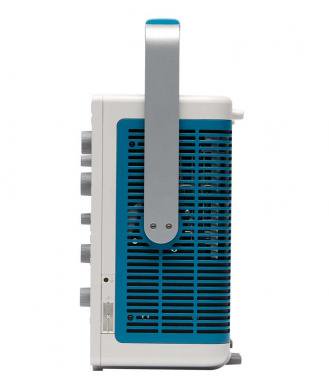

由于外形緊湊而且便攜，您可以方便地在實驗室之間搬運示波器。由于深度只有 5.9?英寸(149?mm)，它節省了測試臺上寶貴的空間。3?系列 MDO 在一臺儀器中擁有完成日常調試任務所需的全部工具。

3?系列 MDO 緊湊的外形釋放了工作臺上或桌面上寶貴的空間，同時確保一直擁有所需的調試工具。

準確的高速探測技術

3?系列 MDO 標配無源電壓探頭，并使用 TekVPI 探頭接口。

標配無源電壓探頭

3?系列 MDO 包括無源電壓探頭，擁有業界較好僅 3.9?pF的容性負載。標配 TPP 探頭最大限度地減少了對被測器件的影響，并把信號準確地傳送到示波器進行采集和分析。下表顯示了 3?系列 MDO 中每個型號標配哪些 TPP 探頭。

TekVPI 探頭接口

TekVPI 探頭接口確立了探測易用性標準。除這個接口提供的安全可靠的連接外，TekVPI 探頭帶有狀態指示和控件，在相應通道菜單中還有一個探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。TekVPI 接口允許直接連接電流探頭，無需單獨電源。TekVPI 探頭可通過 USB、GPIB 或 LAN 遠程控制，在 ATE 環境中提供更加靈活的解決方案。儀器從內部電源為前面板連接器提供了最高 25?W 的功率。

TekVPI 探頭接口簡化探頭與示波器的連接。

技術數據

除另行指明外，所有技術數據都是有保障的數據。除另行指明外，所有技術數據均適用于所有型號。

示波器

• 硬件帶寬限制

•


• ≥350?MHz 型號

• 20?MHz 或 250?MHz

• 100?MHz 和 200?MHz 型號

• 20?MHz

• 輸入耦合

• 交流、直流

• 輸入阻抗

• 1?MΩ ±1%、50?Ω ±1%

• 輸入靈敏度范圍

•


• 1?MΩ

• 1?mV/div ~ 10?V/div

• 50?Ω

• 1?mV/div ~ 1?V/div

• 垂直分辨率

• 8?位（高分辨率時為 11?位）

• 最大輸入電壓

•


• 1?MΩ

• 300?VRMS?CAT II，峰值 ≤ ±425?V

• 50?Ω

• 5?VRMS?峰值 ≤ ±20?V

• DC 增益精度

• 對 5?mV/div 及以上為 ±1.5%，在 30?°C 以上時以 0.10%/°C 下降

  對 2?mV/div 為 ±2.0%，在 30?°C 以上時以 0.10%/°C 下降

  對 1?mV/div 為 ±2.5%，在 30?°C 以上時以 0.10%/°C 下降

  對可變增益為 ±3.0%，在 30?°C 以上時以 0.10%/°C 下降

• 通道間隔離（典型值）

• 任何兩個通道相同垂直標度 ≥100:1（≤100?MHz），≥30:1（>100?MHz 至額定帶寬）

• 隨機噪聲, 樣點采集模式, 50?Ω 端接設置, 全部帶寬, 典型值

• ?	1?mV/div	100?mV/div	1?V/div
  1?GHz		1.98?mV	17.07?mV
  500?MHz		1.54?mV	13.47?mV
  350?MHz		1.7?mV	12.7?mV
  200?MHz	111?μV	1.6?mV	15.19?mV
  100?MHz	98?μV	1.38?mV	15.87?mV

• 偏置范圍

• 伏/格設置	偏置范圍
  	1?M Ω 輸入	50?Ω 輸入
  1?mV/div ~ 50?mV/div	±1?V	±1?V
  50.5?mV/div ~ 99.5?mV/div	±0.5?V	±0.5?V
  100?mV/div ~ 500?mV/div	±10?V	±10?V
  505?mV/div ~ 995?mV/div	±5?V	±5?V
  1?V/div ~ 10?V/div	±100?V	±5?V

水平系統模擬通道

• 時基范圍

•


• 1?GHz 型號

• 400?ps/格至 1000?s/格

• ≤500?MHz 型號

• 1?ns/格至 1000?s/格

• 最高采樣率時的最大持續時間（全/半通道）

•


• 1?GHz 型號

• 4/2?ms

• ≤500?MHz 型號

• 4/4?ms

• 時基時延范圍

• -10?格至 5000?s

• 通道間時滯范圍

• ±125?ns

• 時基精度

• ±10?ppm, 在任意 ≥1?ms 間隔上

觸發系統

• 觸發模式

• 自動觸發，正常觸發，單次觸發

• 觸發耦合

• DC, AC, HF 抑制 (衰減 >50?kHz), LF 抑制 (衰減<50?kHz), 噪聲抑制 (降低靈敏度)

• 觸發釋抑范圍

• 20?ns ~ 8?s

• 觸發靈敏度（典型值）

• 邊沿類型, DC 耦合

  觸發源	靈敏度
  任意模擬通道輸入	對 1?mV/div ~ 4.98?mV/div; 0.75?div, DC ~ 50?MHz 時; 在儀器帶寬下提高到 1.3?div ≥ 5?mV/div: 0.40?div, DC ~ 50?MHz時; 在儀器帶寬下提高到 1?div
  輔助輸入(外部); 僅在兩通道儀器上提供	200?mV, DC ~ 50?MHz時; 200?MHz 時提高到 500?mV
  工頻	固定

• 觸發電平范圍

•


• 任意輸入通道

• 從屏幕中央 ±8?，如果選擇了垂直低頻抑制觸發耦合，則為 0V ±8?格

• 輔助輸入（外部觸發）

• ±8?V

• 線路

• 工頻觸發電平固定為約 50% 的工頻電壓。

• 觸發頻率讀數

• 提供可觸發事件的 6?位頻率讀數。

• 觸發類型

•


• 邊沿

• 任何通道正斜率、負斜率或任一斜率。耦合包括直流、交流、高頻抑制、低頻抑制和噪聲抑制。

• 序列（B 觸發）

• 觸發延遲(時間): 9.2?ns ~ 8?s?；蛴|發延遲 (事件): 1?~ 4,000,000?個事件。當選擇“任一”邊沿時不可用。

• 脈沖寬度

• 在正脈沖寬度或負脈沖寬度>、<、=、≠ 或處于指定時間周期范圍以?xún)?以外時觸發。

• 超時

• 在事件保持高、低或任一狀態指定時間周期(4?ns ~ 8?s)時觸發。

• 欠幅

• 在一個脈沖超過第一個閾值，但是未能超過第二個閾值時觸發采集。

• 邏輯

• 當通道的任何邏輯模式變?yōu)榧倩虮３终孢_到指定時間周期時觸發。任何輸入均可用作時鐘來尋找時鐘邊沿上的模式。為所有輸入通道指定的模式（AND、OR、NAND、NOR）定義為高、低或無關。

• 建立時間與保持時間

• 在任何模擬和數字輸入通道上存在的時鐘與數字之間建立時間與保持時間出現違例時觸發。




  建立時間和觸發時間觸發類型	說明
  建立時間范圍	-0.5?ns ~ 1.024?ms
  保持時間范圍	1.0?ns ~ 1.024?ms
  建立時間 + 保持時間范圍	0.5?ns ~ 2.048?ms

• 上升/下降時間

• 在脈沖邊沿變化速率快于或慢于指定速率時觸發。斜率可為正、負或任一，時間范圍是 4.0?ns 至 8?s 。

• 視頻

• 在 NTSC、PAL 和 SECAM 視頻信號上的所有行（奇偶）或所有場上觸發。

  480p/60, 576p/50, 720p/30, 720p/50, 720p/60, 875i/60, 1080i/50, 1080i/60, 1080p/24, 1080p/24sF, 1080p/25, 1080p/30, 1080p/?50, 1080p/60?

  自定義雙電平和三電平同步視頻標準。

• 并行 (在安裝選項 3-MSO 時可用)

• 在并行總線數據值上觸發。并行總線的大小可為 1?至 20?位（來自數字和模擬通道）。支持二進制和十六進制基數。

采集系統

• 采集模式

•


• 采樣

• 采集采樣值。

• 峰值檢測

• 所有掃描速度的取樣毛刺窄至 1.5?ns（1?GHz 型號）、2.0?ns（500?MHz 型號）、3.0?ns（350?MHz 型號）、5.0?ns（200?MHz 型號）、7.0?ns（100?MHz 型號）。

• 平均

• 平均包含 2?~ 512?個波形。

• 包絡(luò )

• 最小-最大值包絡(luò )反映多個采集上的峰值檢測數據。包絡(luò )的可選波形個數為 1?至 2000；無窮大。

• 高分辨率

• 實時矩形平均可降低隨機噪聲，提高垂直分辨率。

• 滾動

• 在屏幕上從右向左以小于等于 40?ms/div 的掃描速度滾動波形。

• FastAcq?

• FastAcq 優化了儀器，可以分析動態信號，捕獲偶發事件，1?GHz 型號上捕獲速率為 >280,000?wfms/s，100?MHz – 500?MHz 型號上捕獲速率為 >235,000?wfms/s。

波形測量

• 光標

• 波形和屏幕

• 自動測量（時域）

• 30個，一次可以在屏幕上顯示最多四個測量。測量包括：周期, 頻率, 延遲, 上升時間, 下降時間, 正占空比, 負占空比, 正脈寬, 負脈寬, 突發寬度, 相位, 正過沖, 負過沖, 總過沖, 峰峰值, 幅度, 高, 低, 最大值, 最小值, 中間值, 周期中間值, RMS, 周期RMS, 正寬度數, 負寬度數, 上升沿數, 下降沿數, 面積和周期面積。

• 自動測量（頻域）

• 3?項，其中任何時間可在屏幕上顯示一項。測量包括：通道功率、鄰信道功率比 (ACPR) 和占用帶寬 (OBW)

• 測量統計

• 平均值、最小值、最大值、標準偏差。

• 參考電平

• 用戶可定義的參考電平用于自動測量，可以百分比或單位形式指定。

• 選通

• 在采集中隔離出特定的事件，并進行測量，使用屏幕或波形光標。

波形數學運算

• 代數

• 波形的加、減、乘、除。

• 數學函數

• 積分、微分、FFT。

• FFT

• 頻譜幅度。把FFT垂直標度設置為線性 RMS 或 dBV RMS，把 FFT 窗口設置為矩形、Hamming、Hanning 或 Blackman-Harris。

• 頻譜運算

• 頻譜光跡的加和減。

• 高級數學

• 定義大量的代數表達式，包括波形、參考波形、數學函數（FFT、積分、微分、對數、指數、平方根、絕對值、正弦、余弦、正切、弧度、角度）、標量、最多兩個用戶可調節的變量和參數化測量結果（周期、頻率、延遲、上升、下降、正寬度、負寬度、突發寬度、相位、正占空比、負占空比、正過沖、負過沖、總過沖、峰峰值、幅度、均方根、周期均方根、高、低、最大值、最小值、平均值、周期平均值、面積、周期面積和趨勢圖），例如 (Intg(Ch1 - Mean(Ch1)) × 1.414?× VAR1)。

事件操作

• 事件

• 無，在觸發發生時，或在一個定義的采樣數目完成時（1?~ 1,000,000）

• 操作

• 停止采集、將波形保存到文件、保存屏幕圖像、打印、觸發輸出脈沖、遠程接口 SRQ、電子郵件通知和可視通知

• 重復

• 事件過程中重復操作（至 1,000,000，無窮大）

功率測量（選配）

• 電源質量測量

• VRMS、V波峰因數、頻率、IRMS、I波峰因數、有效功率、視在功率、無效功率、功率因數、相位角。

• 開關損耗測量

•


• 功率損耗

• Ton、Toff、傳導、總損耗。

• 能量損耗

• Ton、Toff、傳導、總損耗。

• 諧波

• THD-F、THD-R、RMS 測量。諧波圖形顯示及表格顯示。按照 IEC61000-3-2?Class A 和 MIL- STD-1399?第 300A 節進行測量。

• 波紋測量

• V波紋?和 I波紋。

• 調制分析

• +脈寬、-脈寬、周期、頻率、+占空比和 –占空比調制類型的圖形顯示。

• 安全作業區

• 開關設備安全作業區測量的圖形顯示和模板測試。

• dV/dt 和 dI/dt 測量

• 轉換速率光標測量

頻譜分析儀

(要求 3-SA1 或 3-SA3 選項)

• 捕獲帶寬

• 所有型號: 配備選項 3-SA1 時 1?GHz, 配備選項 3-SA3 時 3?GHz

• 頻寬

• 所有型號: 配備選項 3-SA1 時 9?kHz - 1?GHz, 配備選項 3-SA3 時 3?GHz, 按 1-2-5?序列調節

• 解析帶寬

• 20?Hz - 150?MHz，按 1-2-3-5?序列調節

• 參考電平

• -140?dBm ~ +20?dBm, 步長為 5?dBm

• 垂直刻度

• 1?dB/格至 20?dB/格，按 1-2-5?序列調節

• 垂直位置

• -100?divs ~ +100?divs (用 dB 顯示)

• 垂直單位

• dBm、dBmV、dBμV、dBμW、dBmA、dBμA

• 顯示的平均噪聲 (DANL)

•


• 9?kHz - 50?kHz

• < -109?dBm/Hz (< -113?dBm/Hz 典型值)

• 50?kHz – 5?MHz

• < -126?dBm/Hz (< -130?dBm/Hz 典型值)

• 5?MHz - 2?GHz

• < -136?dBm/Hz (< -140?dBm/Hz 典型值)

• 2?GHz – 3?GHz

• < -126?dBm/Hz (< -130?dBm/Hz 典型值)

• DANL，連接 TPA-N-PRE 前置放大器

• 前置放大器設置為 "Auto", 基準電平設置為 -40?dB

• 9?kHz - 50?kHz

• < -117?dBm/Hz (< -121?dBm/Hz 典型值)

• 50?kHz – 5?MHz

• < -136?dBm/Hz (< -140?dBm/Hz 典型值)

• 5?MHz - 2?GHz

• < -146?dBm/Hz (< -150?dBm/Hz 典型值)

• 2?GHz – 3?GHz

• < -136?dBm/Hz (< -140?dBm/Hz 典型值)

• 雜散響應

•


• 二階諧波失真(>100?MHz)

• < -55?dBc (< -60?dBc 典型值)

• 三階諧波失真(>100?MHz)

• < -53?dBc (< -58?dBc 典型值)

• 二階互調制失真 (>15?MHz)

• < -55?dBc (< -60?dBc 典型值)

• 三階互調制失真 (>15?MHz)

• < -55?dBc (< -60?dBc 典型值)

• 殘余雜散響應

• < -78?dBm (< -84?dBm 典型值, ≤ -15?dBm 基準電平和 RF 輸入, 端接阻抗 50??)

• 在 2.5?GHz 時

• < -62?dBm (< -73?dBm 典型值)

• 在 1.25?GHz 時

• < -76?dBm (< -82?dBm 典型值)

• 示波器通道對頻譜分析儀的串擾

•


• ≤800?MHz 輸入頻率

• 較基準電平 < -60?dB (典型值)

• >800?MHz - 2?GHz 輸入頻率

• 較基準電平 < -40?dB (典型值)

• 1?GHz CW 的相噪

•


• 10?kHz

• < -81?dBc/Hz, < -85?dBc/Hz (典型值)

• 100?kHz

• < -97?dBc/Hz, < -101?dBc/Hz (典型值)

• 1?MHz

• < -118?dBc/Hz, < -122?dBc/Hz (典型值)

• 電平測量不確定度

• 基準電平 10?dBm ~ -15?dBm。輸入電平范圍為基準電平到低于基準電平 40?dB。技術數據不包括失配誤差。

• 18?°C ~ 28?°C

• 9?kHz-1.5?GHz < ±1?dBm (<±0.4?dBm 典型值)

  1.5?GHz-2.5?GHz < ±1.3?dBm (<±0.6?dBm 典型值)

  2.5?GHz-3?GHz < ±1.5?dBm (<±0.7?dBm 典型值)

• 在工作范圍中

• < ±2.0?dBm

• 帶有 TPA-N-PRE 前置放大器時的電平測量不確定度

• 將前置放大器設置為“自動”。將基準電平 10?dBm 設置為 -40dBm。輸入電平范圍在基準電平到低于基準電平 30?dB。技術數據不包括失配誤差。

• 18?°C - 28?°C

• < ±1.5?dBm (典型值), 任一前置放大器狀態

• 在工作范圍內

• < ±2.3?dBm, 任一前置放大器狀態

• 頻率測量精度

• ±(([基準頻率誤差] x [標記頻率]) + (頻寬/750?+ 2)) Hz; 基準頻率誤差 = 10ppm (10?Hz / MHz)

• 最大工作輸入電平

•


• 平均連續功率

• +20?dBm (0.1?W)

• 損壞前最大直流

• ±40?V DC

• 損壞前最大功率（連續波）

• +33?dBm (2?W)

• 損壞前最大功率（脈沖）

• +45?dBm (32?W) (<10?μs 脈寬, <1% 占空比, 基準電平 ≥ +10?dBm)

• 連接 TPA-N-PRE 前置放大器時的最大工作輸入電平

•


• 平均連續功率

• +20?dBm (0.1?W)

• 損壞前最大直流

• ±20?V DC

• 損壞前最大功率（連續波）

• +30?dBm (1?W)

• 損壞前最大功率（脈沖）

• +45?dBm (32?W) (<10?μs脈寬, <1%占空比和參考電平≥ +10?dBm)

• 頻域光跡類型

• 正常、平均值、最大保持、最小保持

• 檢測方法

• +峰值、-峰值、平均值、取樣值

• 自動標記

• 基于用戶可調閾值和偏移值確定 1?到 11?個峰值

• 手動標記

• 兩個手動標記，指明頻率、幅度、噪聲密度和相位噪聲

• 標記讀數

• 絕對值或相對值

• FFT 窗

• FFT 窗	因數
  Kaiser	2.23?
  矩形	0.89?
  Hamming	1.30?
  Hanning	1.44?
  Blackman-Harris	1.90?
  平頂	3.77?

任意函數發生器

(要求 3-AFG 選項)

• 波形

• 正弦波、方波、脈沖波、斜坡/三角波、直流、噪聲、抽樣信號（Sinc 函數）、高斯白噪聲、洛倫茲曲線、指數上升、指數下降、半正矢曲線、心電圖和任意波形。

• 正弦

•


• 頻率范圍

• 0.1?Hz ~ 50?MHz

• 幅度范圍

• 20?mVp-p?~ 5?Vp-p?至 Hi-Z；10?mVp-p?~ 2.5?Vp-p?至 50??

• 幅度平坦度（典型值）

• 1?kHz 時為 ±0.5?dB（±1.5?dB，<20?mVp-p?幅度）

• 總諧波失真（典型值）

• 1% 至 50??

  2%, 幅度 < 50?mV 且頻率 > 10?MHz 時

  3%, 幅度 < 20?mV 且頻率 > 10?MHz 時

• 無雜散動態范圍 (SFDR)（典型值）

• -40?dBc (Vp-p?≥ 0.1?V)；-30dBc (Vp-p?≤ 0.1?V)，50?? 負載

• 方波/脈沖波

•


• 頻率范圍

• 0.1?Hz ~ 25?MHz

• 幅度范圍

• 20?mVp-p?~ 5?Vp-p?至 Hi-Z；10?mVp-p?~ 2.5?Vp-p?至 50??

• 占空比

• 10% 至 90% 或 10?ns 的最小脈沖，以較大的周期為準

• 占空比分辨率

• 0.1%

• 最小脈沖寬度（典型值）

• 10?ns

• 上升時間/下降時間（典型值）

• 5?ns (10% - 90%)

• 脈沖寬度分辨率

• 100?ps

• 過沖（典型值）

• < 4%, 信號步長 >100?mV 時

• 非對稱性

• ±1% ±5?ns，50% 占空比

• 抖動 (TIE RMS)（典型值）

• < 500?ps

• 鋸齒波/三角波

•


• 頻率范圍

• 0.1?Hz ~ 500?kHz

• 幅度范圍

• 20?mVp-p?~ 5?Vp-p?至 Hi-Z；10?mVp-p?~ 2.5?Vp-p?至 50??

• 可變對稱性

• 0% ~ 100%

• 對稱分辨率

• 0.1%

• 直流

•


• 電平范圍（典型值）

• ±2.5?V 至 Hi-Z; ±1.25?V 至 50??

• 隨機噪聲波形

•


• 幅度范圍

• 20?mVp-p?~ 5?Vp-p?至 Hi-Z; 10?mVp-p?~ 2.5?Vp-p?至 50??

• 幅度分辨率

• 0% 至 100%，以 1% 遞增

• 抽樣信號（Sinc 函數）

•


• 頻率范圍（典型值）

• 0.1?Hz ~ 2?MHz

• 幅度范圍

• 20?mVp-p?~ 3.0?Vp-p?至 Hi-Z; 10?mVp-p?~ 1.5?Vp-p?至 50??

• 高斯

•


• 頻率范圍（典型值）

• 0.1?Hz ~ 5?MHz

• 幅度范圍

• 20?mVp-p?~ 2.5?Vp-p?至 Hi-Z; 10?mVp-p?~ 1.25?Vp-p?至 50??

• 洛侖茲

•


• 頻率范圍（典型值）

• 0.1?Hz ~ 5?MHz

• 幅度范圍

• 20?mVp-p?~ 2.4?Vp-p?至 Hi-Z；10?mVp-p?~ 1.2?Vp-p?至 50??

• 指數上升/下降

•


• 頻率范圍（典型值）

• 0.1?Hz ~ 5?MHz

• 幅度范圍

• 20?mVp-p?~ 2.5?Vp-p?至 Hi-Z; 10?mVp-p?~ 1.25?Vp-p?至 50??

• 半正矢曲線

•


• 頻率范圍（典型值）

• 0.1?Hz ~ 5?MHz

• 幅度范圍

• 20?mVp-p?~ 2.5?Vp-p?至 Hi-Z; 10?mVp-p?~ 1.25?Vp-p?至 50??

• 心電圖（典型值）

•


• 頻率范圍

• 0.1?Hz ~ 500?kHz

• 幅度范圍

• 20?mVp-p?~ 5?Vp-p?至 Hi-Z; 10?mVp-p?~ 2.5?Vp-p?至 50??

• 任意波形

•


• 存儲深度

• 1?~ 128?k

• 幅度范圍

• 20?mVp-p?~ 5?Vp-p?至 Hi-Z; 10?mVp-p?~ 2.5?Vp-p?至 50??

• 重復率

• 0.1?Hz ~ 25?MHz

• 采樣率

• 250?MS/s

• 頻率精度

•


• 正弦波和斜坡

• 130?ppm (頻率 < 10?kHz)

  50?ppm (頻率 ≥ 10?kHz)

• 方波和脈沖波

• 130?ppm (頻率 < 10?kHz)

  50?ppm (頻率 ≥ 10?kHz)

• 分辨率

• 0.1?Hz 或 4?位，以大者為準

• 信號幅度精度

• ±[ (1.5% 的峰峰值幅度設定值) + (1.5% 的 DC 偏置設定值) + 1?mV ] (頻率 = 1?kHz)

• 直流偏置

•


• 直流偏置范圍

• ±2.5?V 至 Hi-Z;

  ±1.25?V 至 50??

• 直流偏置分辨率

• 1?mV 至 Hi-Z;

  500?uV 至 50??

• DC 偏置精度

• ±[(1.5% 的絕對偏置電壓設定值) + 1?mV]

• 從 25?°C 起每變化 10?°C 增加 3?mV

邏輯分析儀

(要求 3-MSO 選項)

垂直系統、數字通道

• 輸入通道

• 16?條數字通道（D15 至 D0）

• 閾值

• 每組 8?條通道設置一個閾值

• 閾值選擇

• TTL、CMOS、ECL、PECL、用戶定義

• 用戶定義的閾值范圍

• -15?V ~ +25?V

• 最大輸入電壓

• -20?V ~ +30?V

• 閾值精度

• ±[130mV + 3% 的閾值設定值]

• 輸入動態范圍

• 50?Vp-p（根據閾值設置而定）

• 最小電壓擺幅

• 500?mV

• 輸入電阻

• 101?kΩ

• 探頭負載

• 8?pF

• 垂直分辨率

• 1?位

水平系統、數字通道

• 最大采樣率（主控）

• 500?MS/s（2?ns 分辨率）

• 最大記錄長度（主控）

• 10?M

• 最大采樣率 (MagniVu)

• 8.25?GS/s (121.2?ps 分辨率)

• 最大記錄長度 (MagniVu)

• 10k 點，以觸發點為中心

• 最小可檢測脈沖帶寬（典型值）

• 2?ns

• 通道間時滯（典型值）

• 500?ps

• 最大輸入切換速率

• 250?MHz (可以準確復現為邏輯方波的最大頻率正弦波。需要在每個通道上使用短的接地延長線。這是最小擺動幅度時的最大頻率。切換速率越高，獲得的幅值就越高。）

串行協議分析儀

自動串行觸發、解碼和搜索選項，適用于 I2C, SPI, RS-232/422/485/UART, USB2.0, CAN, CAN FD (ISO 和非 ISO), LIN, FlexRay, MIL-STD-1553, ARINC429 和音頻總線。

如需更詳細地了解串行總線支持產品，請參閱串行觸發和分析產品技術資料。

• 觸發類型

•


• I2C（選配）

• 在高達 10?Mb/s 的 I2C 總線上的開始、重復開始、停止、丟失確認、地址（7?位或 10?位）、數據或地址和數據上觸發采集。

• SPI（選配）

• 在 50.0?Mb/s 以?xún)鹊?SPI 總線上進行 SS 激活、幀開始、MOSI、MISO 或 MOSI 與 MISO 觸發。

• RS-232/422/485/UART（選配）

• 在 10?Mb/s 以?xún)鹊目偩€(xiàn)上進行發送開始位、接收開始位、發送包結束、接收包結束、發送數據、接收數據、發送奇偶錯誤和接收奇偶錯誤觸發。

• USB：低速（選配）

• 觸發同步激活、幀開始、復位、掛起、恢復、包尾、令牌（地址）包、數據包、握手包、特殊包或錯誤。

  令牌包觸發 - SOF、OUT、IN、SETUP 中任一令牌類型；可為下列任何令牌指定地址：OUT、IN 和 SETUP 令牌類型?？蛇M(jìn)一步指定地址，以便在 ≤、<、=、>、≥、≠ 某個特殊值時或處于某范圍以?xún)然蛞酝鈺r(shí)觸發?？梢允褂枚M(jìn)制、十六進制、不帶符號的十進制及無關位為 SOF 令牌指定幀號。

  數據包觸發 - DATA0、DATA1 中任何數據類型；可進一步指定數據以在 ≤、<、=、>、≥、≠ 某特殊值時或處于某個范圍以?xún)然蛞酝鈺r(shí)觸發。

  握手包觸發 – ACK、NAK、STALL 中任意握手類型。

  特殊包觸發 - 任何特殊類型，預留

  錯誤觸發 - PID 檢查、CRC5 或 CRC16、位填充。

• USB：全速（選配）

• 觸發同步、復位、掛起、恢復、包尾、令牌（地址）包、數據包、握手包、特殊包、錯誤。

  令牌包觸發 - SOF、OUT、IN、SETUP 中任一令牌類型；可為下列任何令牌指定地址：OUT、IN 和 SETUP 令牌類型?？蛇M(jìn)一步指定地址，以便在 ≤、<、=、>、≥、≠ 某個特殊值時或處于某范圍以?xún)然蛞酝鈺r(shí)觸發?？梢允褂枚M(jìn)制、十六進制、不帶符號的十進制及無關位為 SOF 令牌指定幀號。

  數據包觸發 - DATA0、DATA1 中任何數據類型；可進一步指定數據以在 ≤、<、=、>、≥、≠ 某特殊值時或處于某個范圍以?xún)然蛞酝鈺r(shí)觸發。

  握手包觸發 – ACK、NAK、STALL 中任意握手類型。

  專用包觸發 – 任意專用包類型、PRE、保留包。

  錯誤觸發 – PID 校驗、CRC5 或 CRC16、填充位。

• CAN, CAN FD (選配)

• 觸發幀頭、幀類型 (數據, 遠程, 錯誤, 過載), 標識符(標準或擴展), 數據, 標識符和數據, 幀尾, 未確認, 或位填充錯誤, CAN 信號上最高 1?Mb/s, CAN FD 信號上最高 7?Mb/s (ISO 和非 ISO)。

  可以進一步指定數據，在≤、<、=、>、≥ 或 ≠ 特定數據值時觸發采集。用戶可調節的取樣點默認設置為 50%。

• LIN（選配）

• 觸發同步、標識符、數據、標識符和數據、喚醒幀、睡眠幀、錯誤(如同步錯誤、奇偶性錯誤或校驗和錯誤，最高 100?kb/s，LIN 規定是 20?kb/s)。

• FlexRay（選配）

• 觸發幀頭、幀類型 (正常、凈荷、空、同步、啟動)、標識符、周期數、整個包頭字段、數據、標識符和數據、幀尾或錯誤（如包頭 CRC、包尾 CRC、空幀、同步幀或啟動幀錯誤，最高 10?Mb/s）。

• MIL-STD-1553?(選配)

• 觸發同步、字類型(命令、狀態、數據)、命令字(單獨設置 RT 地址、T/R、子地址/模式、數據字數/模式代碼和奇偶性)、狀態字 (單獨設置 RT 地址、消息錯誤、儀器化、服務請求位、收到的廣播命令、繁忙、子系統標記、動態總線控制接受(DBCA)、終端標記和奇偶性)、數據字(用戶指定的 16?位數據值)、錯誤(同步、奇偶性、曼徹斯特、非相鄰數據)、空閑時間(最短時間可以在 2?μs ~ 100?μs 之間選擇；最長時間可以在 2?μs ~ 100?μs 之間選擇；在小于最小值、大于最大值、落在范圍內、落在范圍外時觸發)?？蛇M(jìn)一步指定 RT 地址，以便在 =、≠、<、>、≤、≥ 某個特殊值時或處于某個范圍以?xún)然蛞酝鈺r(shí)觸發。

• ARINC429（選配）

• 在字開頭/結尾、標簽、SDI、數據、標簽和數據、錯誤條件下觸發（任何、奇偶性、字、間隙）。

• I2S/LJ/RJ/TDM（選配）

• 在字選擇、幀同步或數據上觸發?？蛇M(jìn)一步指定數據，以便在 ≤、<、=、>、≥、≠ 某個特殊數據值時或處于某個范圍以?xún)然蛞酝鈺r(shí)觸發。I2S/LJ/RJ 的最大數據速率為 12.5?Mb/s。TDM 的最大數據速率為 25?Mb/s。

數字電壓表

(產品注冊后免費)

• 信號源

• 通道 1, 通道 2, 通道 3, 通道 4?

• 測量類型

• ACrms, DCrms, AC+DCrms?(讀數用伏特或安培表示); 頻率數

• 分辨率

• 電壓: 4?位

  頻率: 5?位

• 頻率精度

• ±（10?μHz/Hz + 1?計數）

• 測量速率

• 100?次/秒；顯示器上的測量結果更新 4?次/秒

• 垂直設置，自動量程

• 自動調節垂直設置，用來最大限度提高測量的動態范圍；可用于任何非觸發源

• 圖形化測量

• 最小值、最大值、電流值和 5?秒滾動范圍的圖形表示

整體產品技術指標

• 顯示器類型

• 11.6?英寸(295?mm) TFT LCD, 容性觸控

• 顯示器分辨率

• 1920? 水平 × 1080?垂直?HD

• 插值

• Sin(x)/x

• 波形樣式

• 矢量、點狀、可變余暉、無限余暉

• FastAcq 調色板

• 色溫、光譜、普通、倒置

• 格線

• 完整、網格、實線、十字準線、框架、IRE 和 mV

• 格式

• YT、XY 和同時 XY/YT

• 最大波形捕獲速率

• >280,000?wfms/s，在FastAcq 采集模式下，1?GHz 型號上

  >230,000?wfms/s，在FastAcq 采集模式下，100?MHz – 500?MHz 型號上

  >50,000?wfms/s，在 DPO 采集模式下，在所有型號上

輸入/輸出端口

• USB 2.0高速主控端口

• 支持 USB 海量存儲設備和鍵盤。儀器前面有兩個端口，后面有一個端口。

• USB 2.0?設備端口

• 后面板連接器可以通過 USBTMC 或 GPIB (使用 TEK-USB-488)進行通信或控制示波器。

• 打印

• 打印到網絡(luò )打印機或支持電子郵件打印的打印機。注：本產品包括 OpenSSL Project 為用于 OpenSSL 工具箱而開發的軟件。(http://www.openssl.org/)

• LAN 端口

• RJ-45?連接器，支持 10/100?Mb/s

• HDMI 端口

• 19?針 HDMI 型連接器

• 輔助輸入（典型值）

• (僅在兩通道型號上提供)

• 前面板 BNC 連接器

• 輸入阻抗, 1?MΩ

• 最大輸入

• 300?VRMS?CAT II, 峰值≤ ±425?V

• 探頭補償器輸出電壓和頻率

• 前面板引腳

• 幅度

• 0?~ 2.5?V

• 頻率

• 1?kHz

• 輔助輸出

• 后面板 BNC 連接器

  V?OUT(Hi): ≥2.25?V 開路, ≥1.0?V 至 50?Ω 到地

  V?OUT(Lo): ≤0.7?V 至 ≤4?mA 負載; ≤0.25?V 至 50?Ω 到地

  可以把輸出配置成在示波器觸發時、內部任意函數發生器發出信號或事件輸出時提供脈站輸出信號

• Kensington式鎖

• 后面板安全插槽連接到標準Kensington式鎖上。

LAN eXtensions for Instrumentation (LXI)

• 類別

• LXI Core 2011?

• 版本

• V1.4?

軟件

• OpenChoice? Desktop

• 可以使用 USB 或 LAN，在 Windows PC 與示波器之間方便快速地進行通信。傳送和保存設置、波形、測量和屏幕圖像。包含 Word 和 Excel 工具欄，可以把采集數據和屏幕圖像從示波器自動傳送到 Word 和 Excel，進行快速報告或詳細分析。

• IVI 驅動程序

• 為常用應用提供標準儀器編程接口，如 LabVIEW、LabWindows/CVI、Microsoft .NET 和 MATLAB。

• e*Scope? 基于 Web 的接口

• 使用標準網絡(luò )瀏覽器通過網絡(luò )連接控制示波器。只需輸入示波器的 IP 地址或者網絡(luò )名稱，即會(huì )向瀏覽器提供一個網頁?？梢灾苯訌木W(wǎng)絡(luò )瀏覽器中傳送和保存設置、波形、測量和截圖，或實時控制設置變化。

• LXI Core 2011?Web interface

• 只需在瀏覽器的地址欄內輸入示波器的 IP 地址或網絡(luò )名稱，即可通過標準網絡(luò )瀏覽器連接到示波器。網絡(luò )界面允許通過 e*Scope 基于 Web 的遠程控制來查看儀器狀態和配置、網絡(luò )配置的狀態和修改以及儀器控件。所有 Web 交互均滿足 LXI Core 2011?規范第 1.4?版。

電源

• 電源電壓

• 100?至 240?V ±10%

• 電源頻率

• 50?~ 60?Hz @ 100?~ 240?V

  400?Hz ±10% @ 115?V

• 功耗

• 最大 130?W

物理特點

• 外觀尺寸

•


• 高度

• 252?mm (9.93?英寸)

• 寬度

• 370?mm (14.57?英寸)

• 厚度

• 148.6?mm (5.85?英寸)

• 重量

•


• 凈重

• MDO34 1GHz: 11.7?磅 (5.31?公斤)

  MDO32 1GHz: 11.6?磅 (5.26?公斤)

• 毛重

• 17.4?磅 (7.89?公斤)

• 機架安裝配置

• 6U

• 冷卻間隙

• 2?英寸(50.8?mm)，右側(朝向儀器)和儀器后面必須

EMC 和安全

• 溫度

•


• 工作狀態

• 0?°C ~ +55?°C (+32?°F ~ +131?°F)

• 非工作狀態

• –40?°C ~ +71?°C (–40?°F ~ +160?°F)

• 濕度

•


• 工作狀態

• 在 +40?°C 及以下時，相對濕度 (RH) 為 5% 到 90%

  在 +40?°C 到 +55?°C、無冷凝且受到最大濕球溫度 +39?°C 限制時，相對濕度 (RH) 為 5% 到 60%

• 非工作狀態

• 在 +40?°C 及以下時，相對濕度 (RH) 為 5% 到 90%,

  在 +40?°C 到 +55?°C 時，相對濕度為 5% 到 60%

  在 +55?°C 到 +71?°C、無冷凝且受到最大濕球溫度 +39?°C 限制時，相對濕度 (RH) 為 5% 到 40%

• 海拔高度

•


• 工作狀態

• 3,000?m (9,843?英尺)

• 非工作狀態

• 12,000?m (39,370?英尺)

• 法規

•


• 電磁兼容性

• EC 委員會(huì )指令 2004/108/EC

• 安全

• UL61010-1:2004, CAN/CSA-C22.2?No. 61010.1: 2004, 低壓指令 2006/95/EC 和 EN61010-1:2001, IEC 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01?

• 隨機振動

•


• 非工作狀態：

• 2.46?GRMS, 5-500?Hz, 每個軸 10?分鐘, 3?個軸, 總計30?分鐘

• 工作時：

• 0.31?GRMS, 5-500?Hz, 每個軸 10?分鐘, 3?個軸, 總計30?分鐘

  滿足 IEC60068 2-64?和 MIL-PRF-28800?Class 3?

• 沖擊

•


• 工作時：

• 50?G, 1/2?正弦, 持續時間 11?ms, 每個軸每個方向跌落 3?次, 總計撞擊 18?次

  滿足 IEC 60068?2-27?和 MIL-PRF-28800?Class 3?

• 非工作狀態

• 50?G, 1/2?正弦, 持續時間 11?ms, 每個軸每個方向跌落 3?次, 總計撞擊 18?次

  超過 MIL-PRF-28800F?

• 噪聲排放

•


• 聲功率級

• 38?dBA - 40?dBA 典型值，滿足 ISO 9296?標準?

泰克3 系列 MDO 混合域示波器
