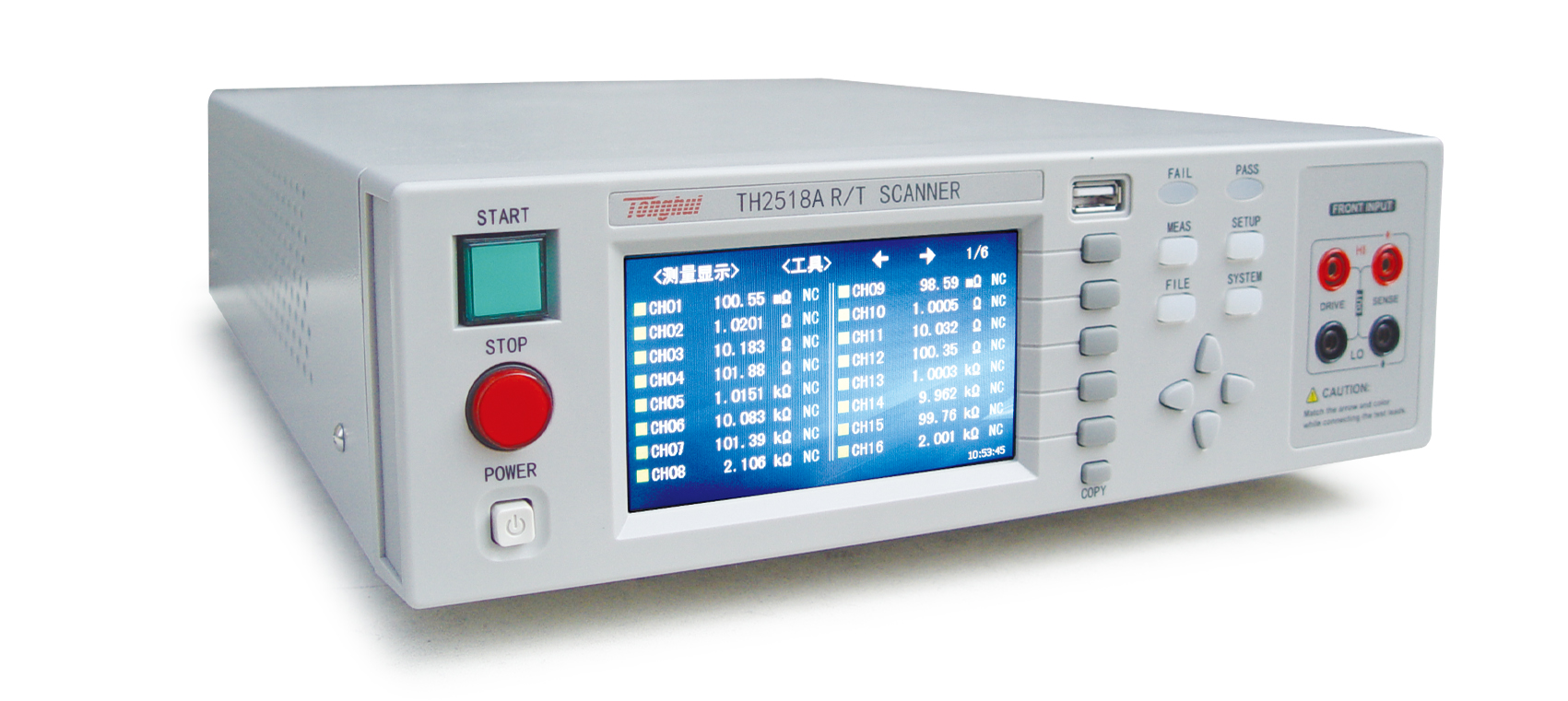

TH2518A 電阻/溫度掃描測試儀

• 簡介

• ■ 同惠TH2518A型電阻掃描儀模擬測試掃描單元采用同步插卡式的設計理念，可支持的插卡板測試單元可達6個，且在插卡板之間實現同步測量，大大提高掃描測量速度。每塊測量板內包含16個測試端，測試端的組合支持用戶可自由編程，最高可配置高達90路電阻掃描測量通道，每通道測量可單獨設計分選比較邊界以及輸出比較分選信號。0.05%的最高電阻精度，在200mΩ量程下，電阻分辨率更是達到了10uΩ的水準，測試掃描范圍從10uΩ到200kΩ標配的RS232、USB HOST、USB Device和HANDLER接口既方便您測量數據的快速保存，又方便您遠程的掌控儀器。帶觸摸功能的24位色、分辨率為480×272的彩色液晶屏，給您的測量操作帶來不一樣的感覺！

• 應用

•


• 技術參數

• 型  號	TH2518A
  測量參數	直流電阻
  電阻測試范圍	10uΩ-200kΩ
  電阻基本測試精度	0.05%
  電阻量程	自動和手動(200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ,200kΩ)
  測量模式	單機、掃描
  每路測試參數	電阻
  掃描路數	15路/卡，最多可插6卡及90路，卡內通道為掃描測試，測試卡之間為同步測試
  測試通道的測試端選擇	通道間任意配置（可編程）
  測試電流	≤100mA
  單板測量速度	100次/秒、40次/秒、2次/秒
  6板等效測試速度	600次/秒、240次/秒、12次/秒

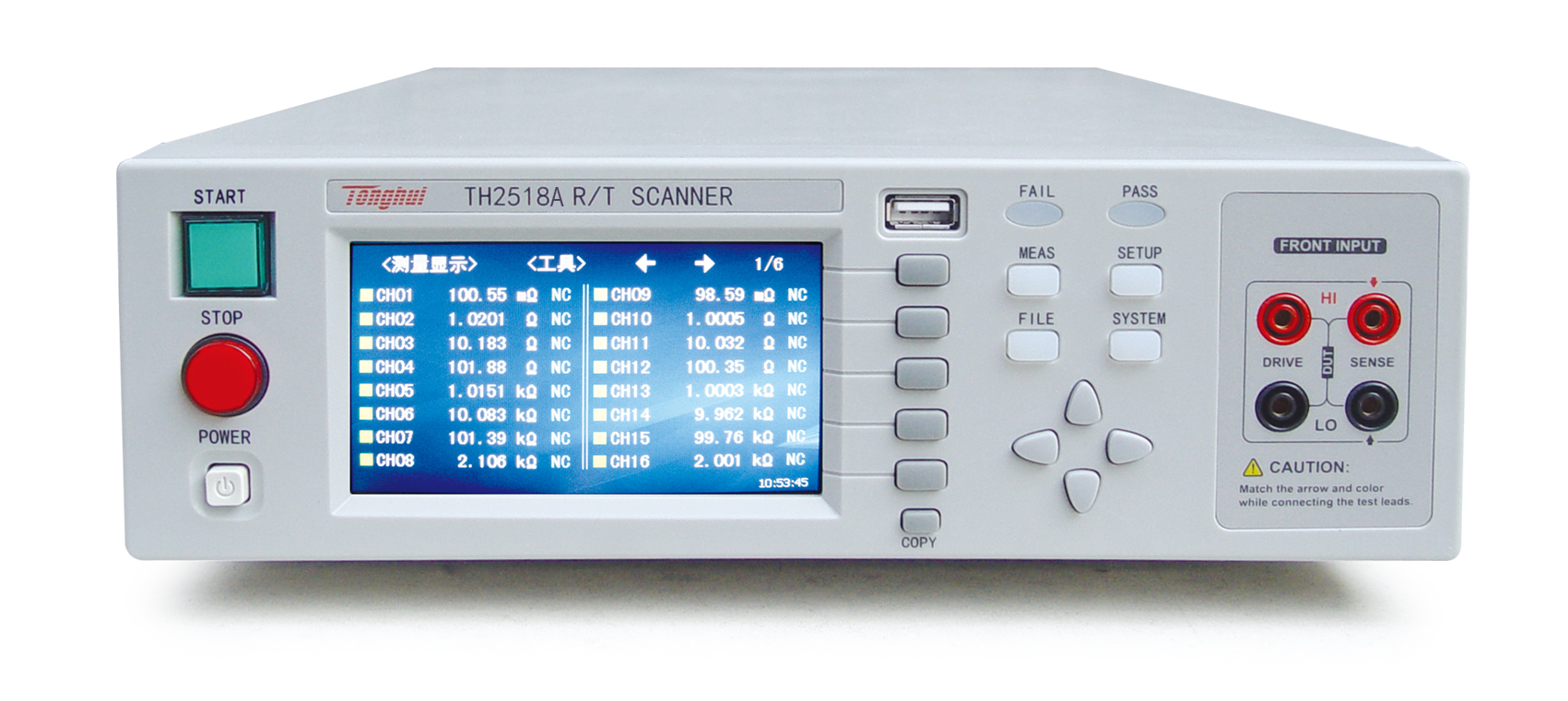

  顯示器	真彩4.3寸LCD顯示
  顯示結果	同時顯示16路測試結果，支持翻頁
  短路清0校正	對所有通道支持全量程內短路清零
  比較器	各測試通道單獨設置比較邊界
  極限模式	ABSDev、ABS、%
  觸發方式	自動觸發、手動觸發、總線觸發、Handler觸發、腳踏開關觸發

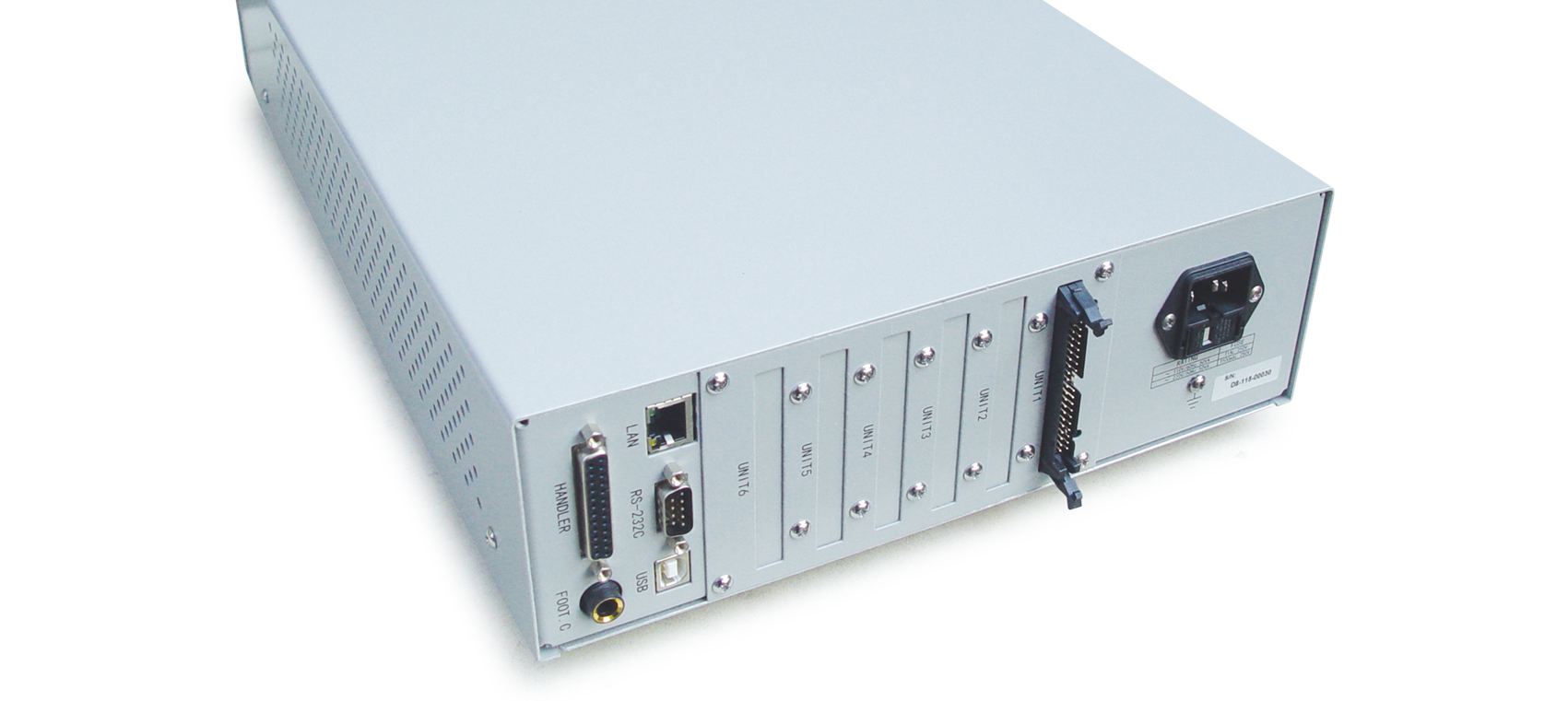

  接口	LAN、USB DEVICE、USB HOST、RS232C、Handler 、腳踏開關
  測試端	四端測試
  電源要求	電壓：90-125V，190-250V頻率：50Hz、60Hz功率：最大30VA




• 附件

標配
配件名稱	型號
四端測試電纜	TH26050S

選配
配件名稱	型號
電阻掃描盒	TH26056
TH2518 Handler接口轉接板	TH2518-01
