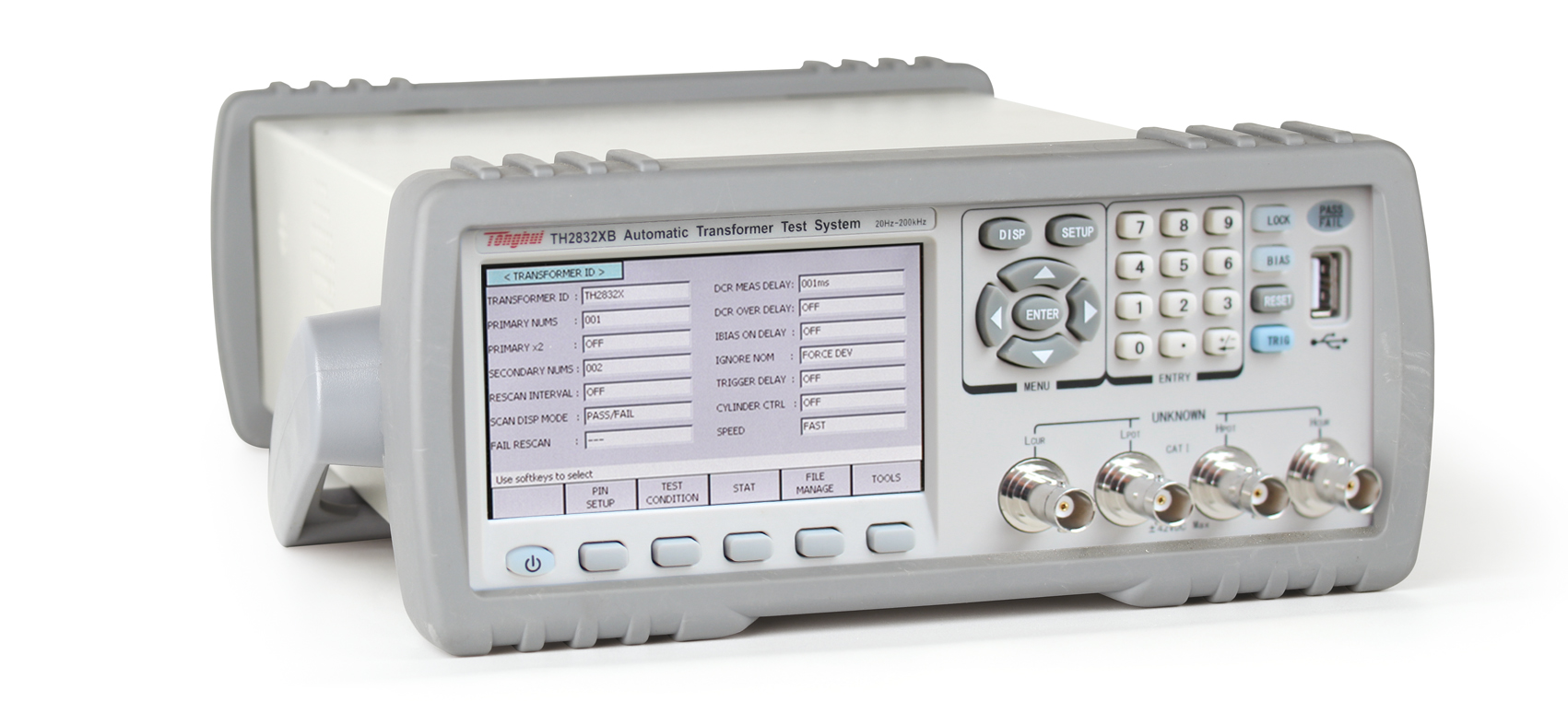

TH2832XB 自動變壓器測試系統

• 簡介

• ■?全新窗體式的界面設計和操作風格，在4.3英寸的TFT上完美呈現。該變壓器測試系統提供20Hz-200kHz的測試頻率，滿足了客戶對開關變壓器、網絡(luò )變壓器等的測量需求。變壓器掃描測試涵蓋了變壓器的各種低壓參數，還提供了掃描治具的繼電器使用次數的記錄和查看，以便客戶全面掌握繼電器的使用狀況，及時更換。

• 應用

•


• 技術參數

• 產品型號		TH2832XB?變壓器測試系統
  變壓器測試參數		圈數比、圈數、相位、電感、電容、漏感、品質因數、交流電阻、直流電阻、平衡、引腳短路。
  基本準確度	LCRZ	0.1%
  	DCR,圈數比	0.5%
  測試信號頻率點		20Hz-200kHz?共15025
  信號源輸出阻抗		30Ω、100Ω可選
  ? AC測試信號電平	正常	10mV—2Vrms	最小分辨率：10mV,準確度：10%x設定電壓+2mV
  		100μA—20mArms	最小分辨率：0.1mA
  	恒定電平	20mV—1Vrms	最小分辨率：10mV,準確度：10%x設定電壓+2mV
  		200μA—10mArms	最小分辨率：0.1mA
  DC偏置電壓源		0V—±?5V	最小分辨率：0.5mV,準確度：1%x設定電壓+5mV
  		0mA—±50mA	最小分辨率：0.5μA
  DCR顯示范圍		0.00001Ω－999.999MΩ
  圈數比顯示范圍		1:0.01－100:1
  測量時間(≥10 kHz)		快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms）
  等效電路		串聯,并聯
  量程方式		自動,保持
  觸發方式		內部,手動,外部,總線
  平均次數		1－255
  清零功能		開路,短路,負載
  數學運算		直讀,ΔABS,Δ%
  觸發延時時間設定		0－60.000s,1ms步進
  步進延時時間設定		0－60.000s,1ms步進
  比較器功能		10檔分選，BIN1～BIN9、NG、AUX
  		檔計數功能
  		PASS、FAIL前面板或掃描夾具LED顯示
  存儲器		100組LCRZ儀器設定文件記憶100組變壓器掃描設定文件記憶

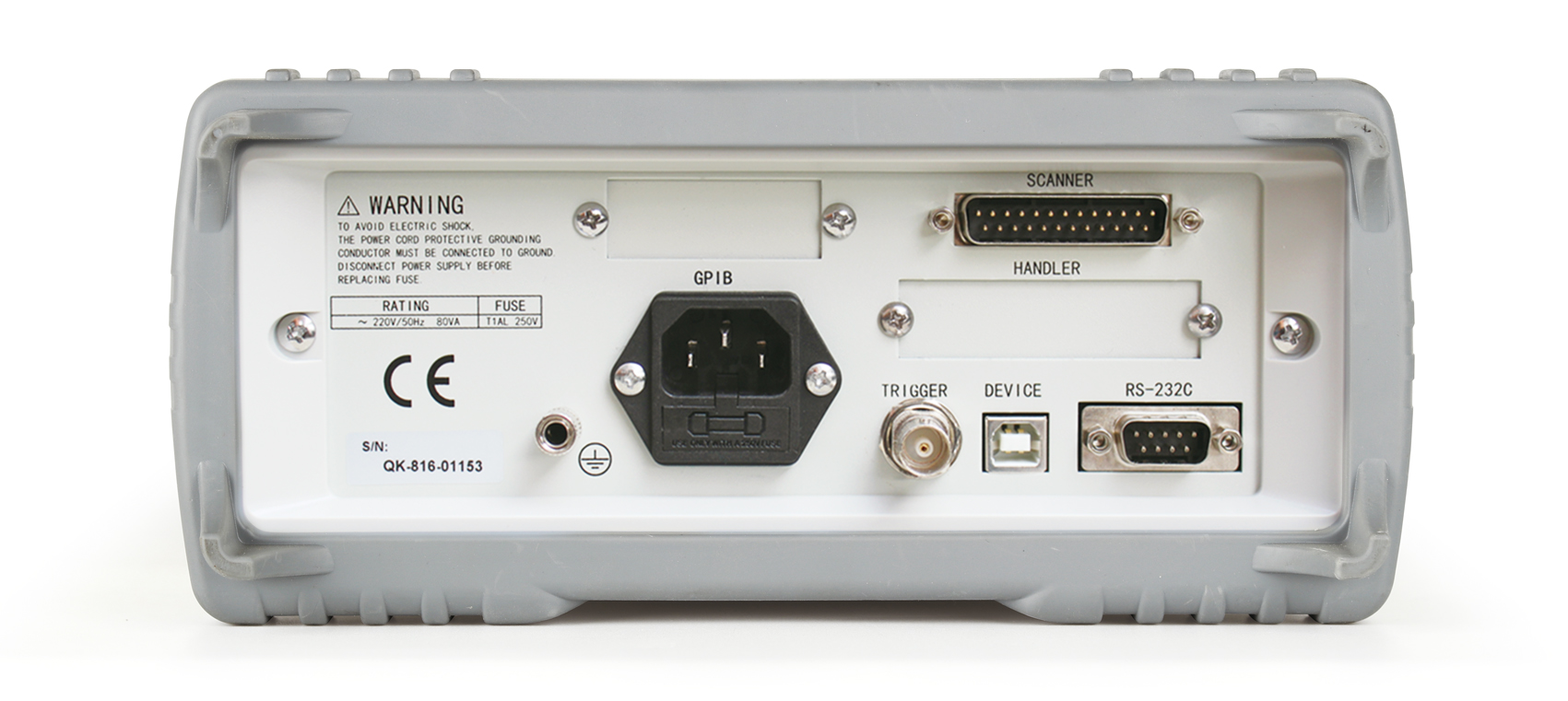

  接口	控制接口	HANDLER或SCANNER
  	通訊接口	USB?HOST、RS232C、RS485(選件)、GPIB(選件)
  	存儲器接口	USBDEVICE
  TH1831掃描測試治具技術參數
  掃描測試輸出腳位		24Pin
  24 Pin掃描輸出端分布電容		20pF
  變壓器鎖緊方式（選件）		氣動(TH1831-02)最大支持0.7MPa
  		手動(TH1831-01)
  面板測試控制		START，RESET按鍵，PASS/FAIL LED指示
  Handler接口（從掃描夾具輸出）輸入/輸出信號		電源：+5V，GND?輸入：START，RESET?輸出：PASS，FAIL?通、斷信號TTL電平
  外部啟動輸入		腳踏啟動開關
  工作溫度，濕度		0°C-40°C，≤90%RH
  電磁閥工作電源輸出		+24V
  體積		228mm×203mm×53mm
  重量		2.9kg
