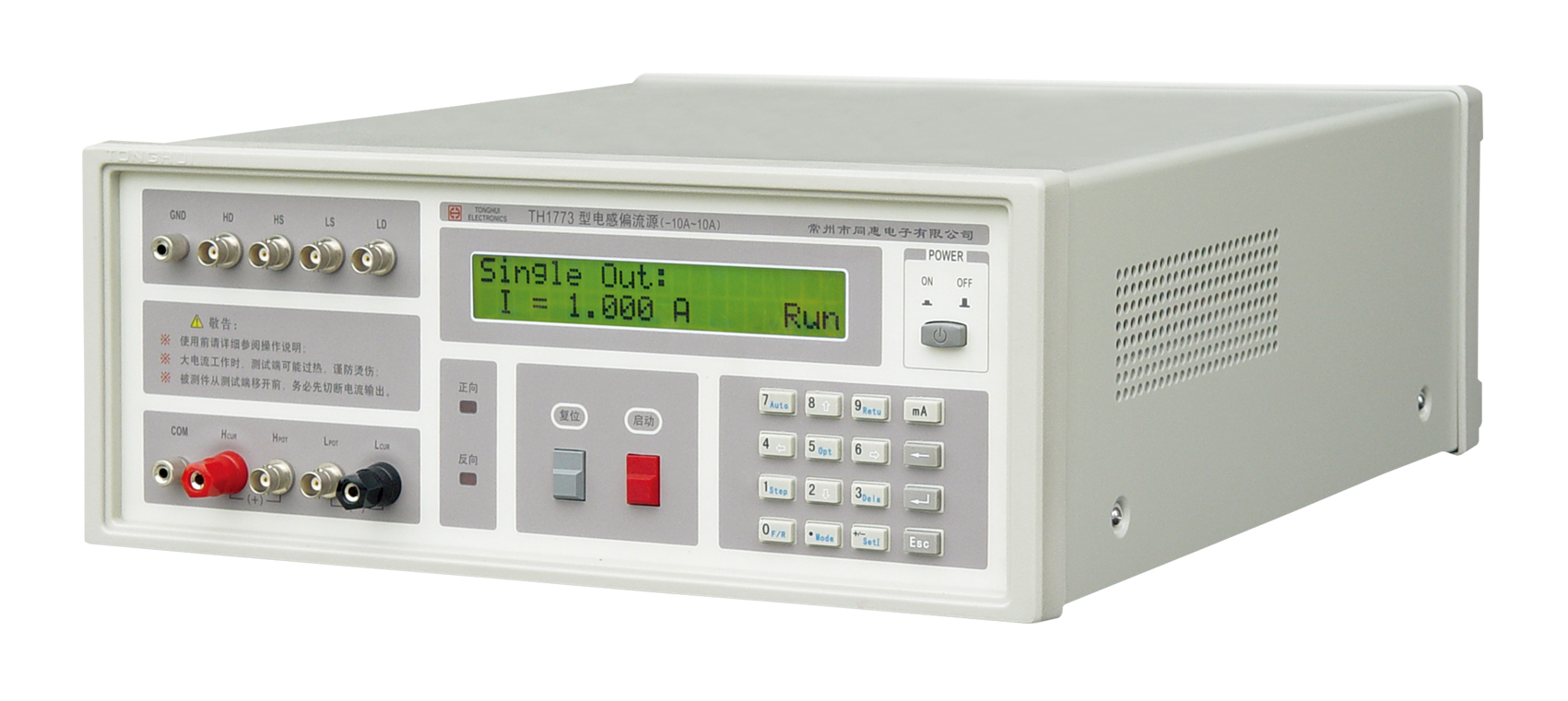

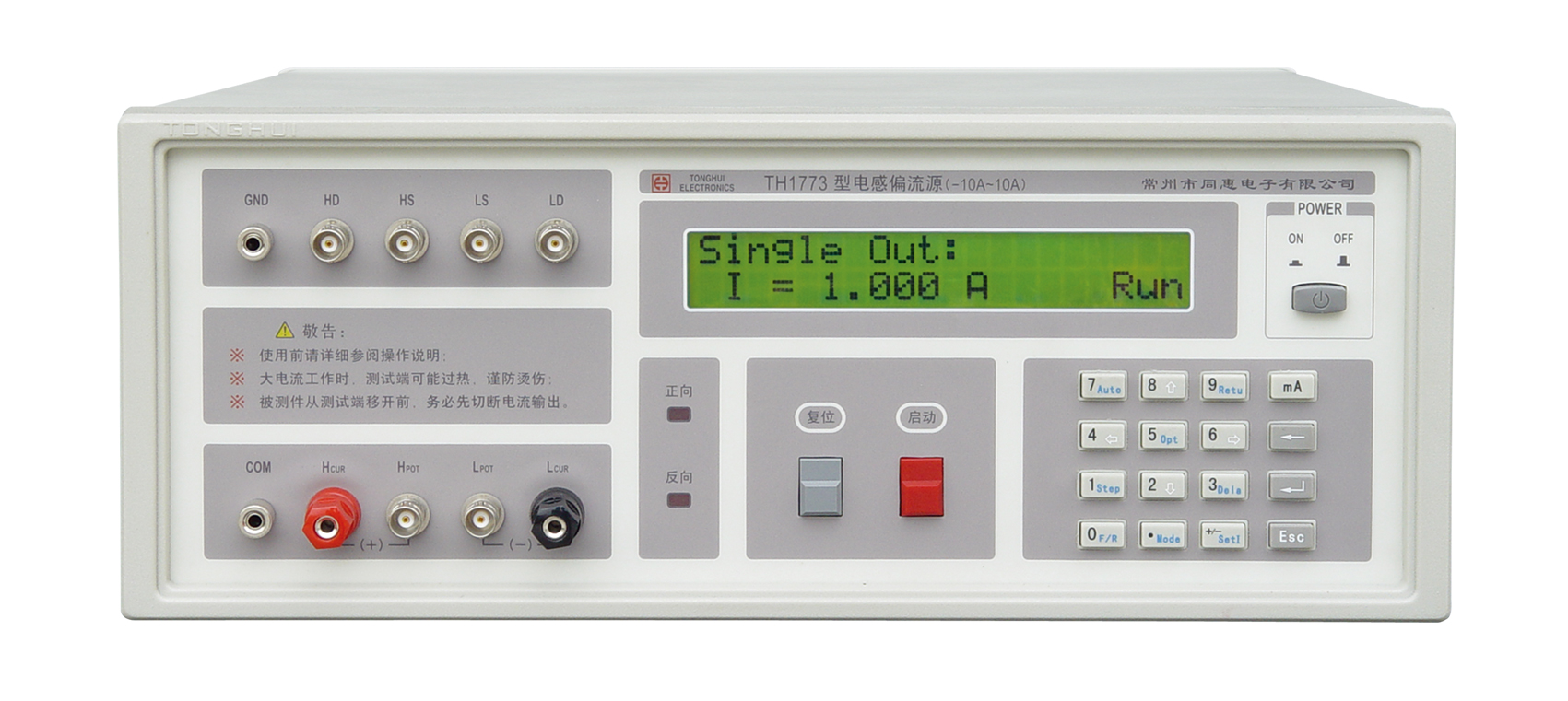

• TH1773直流偏置電流源


• 簡介

• ■?TH1773型直流偏置電流源（也稱直流磁化電源）主要用于電感,變壓器線圈進行電感測量時施加直流偏置電流，對該類儀器除需達到所需電流外，還需有對電感量測量影響小，頻率響應寬（疊加直流電流時可使用高頻LCR表進行測量）等要求。該產品通過微處理器控制，采用自動電流平衡原理進行交直流疊加及電流的穩定，可正向或反向輸出0－10A(TH1773)范圍的恒定電流,該產品產生的附加誤差小，頻響得到大幅提升，大大拓寬了磁芯電感器的偏流測試中的應用范圍。直接受控于TH2816A/TH2817A/TH2818/TH2819及多點電流掃描輸出功能為方便地進行磁性材料分析提供了良好的解決方案。

• 應用

•


• 技術參數

• 型號	TH1773
  電流范圍	-10A-10A
  電流分辨率	200mA量程：0.1mA2A量程：0.001A6A/10A/20A量程：0.01A
  電流精度	±1%+3個字
  電流輸出方式	單點電流、多點輸出、均分輸出
  頻率響應范圍	50Hz-200kHz
  阻抗范圍	ωL<2kΩ, L<8/I(H)
  輸出電壓范圍	0-8V
  基本阻抗精度	≤1%
  掃描方式	手動、自動（可回掃）
  掃描點數	2-15點，正掃或回掃
  延時時間	0-99秒可設定
  預熱時間	20分鐘
  存儲器	5組儀器內部設定存儲（僅TH1775）
  接口（選件）	RS232C
  	以上RS232C接口僅用于與LCR表連接




• 附件

標配
配件名稱	型號
雙盒測試線	TH26004E-1
測試線	TH26013
腳踏啟動開關	TH2881-001
