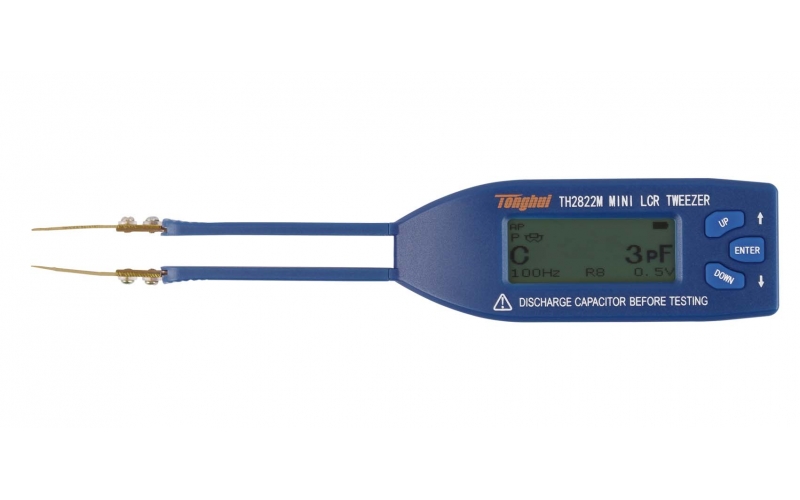

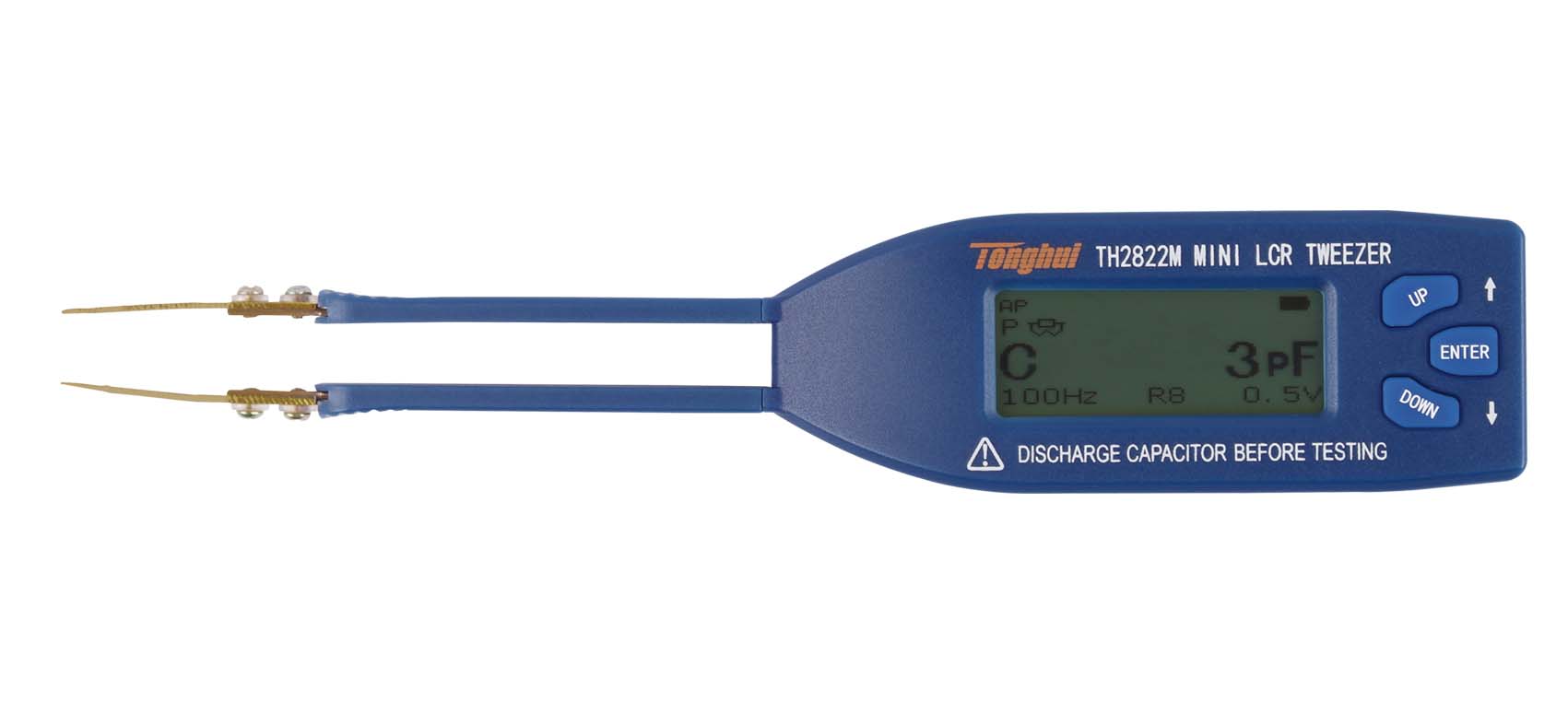

TH2822M迷你LCR表
應用
■?無源元件的阻抗參數評估?
■?印制電路板、繼電器、開關、電池等的阻抗評估?
■?主要用于一些封裝小的貼片元件
技術參數
產品型號 | TH2822M |
功能 | |
顯示 | LCD液晶顯示 |
基本測量準確度 | 0.5% |
測試頻率 | 100Hz，125Hz，1kHz，10kHz |
AC信號電平 | 0.5 Vrms |
信號源輸出阻抗 | 100Ω、1kΩ、10kΩ |
DCR測量功能 | 有 |
測試參數 | 主參數：L / C / R / Z / DCR / OS副參數：D/Q/θ |
測試速度 | 2次 / ?秒 |
等效方式 | 串聯、并聯 |
參數及等效方式 | 手動、自動 |
量程方式 | 自動 |
測試端配置 | 兩端 |
容限比較模式 | 1%，5%，10%，20% |
通訊接口 | Mini-USB（虛擬串口） |
供電 | |
電池型號 | MLK 403030,3.7V 200mAH可充電電池 |
自動關機設定 | 30sec，60sec，120sec |
