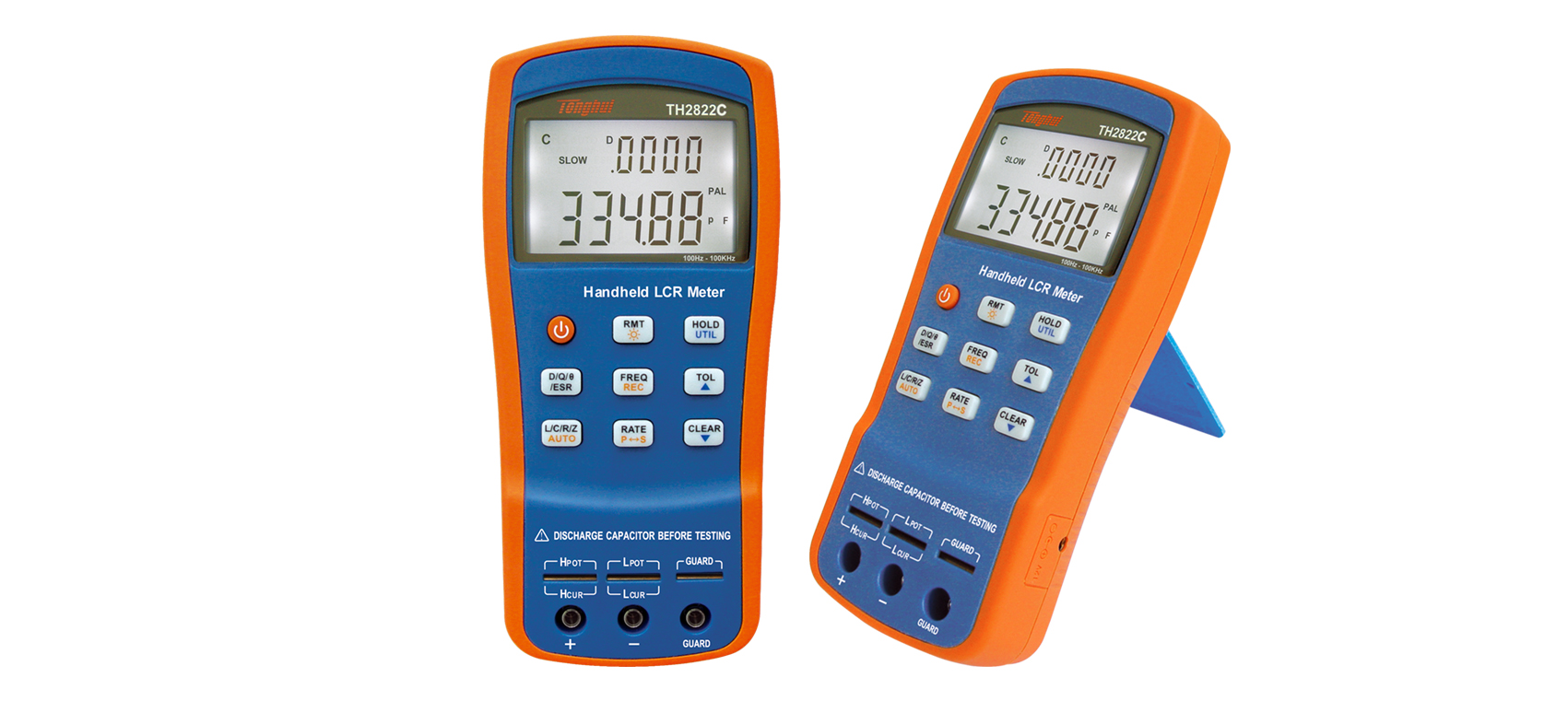

• TH2822C 手持式LCR數字電橋


• 簡介

• ■?同惠電子憑借其領先的阻抗測試技術，推出了新一代TH2822系列手持式LCR數字電橋，該產品是同惠電子在無源元件測試領域多年不懈努力和探索的結晶。TH2822系列手持式LCR數字電橋采用超低功耗設計和高密度SMD裝配工藝，主副參數同時顯示的帶背光LCD顯示器，清新炫麗的一次成型雙色外殼，操作功能簡潔明了，測試信號頻率最高100kHz，主參數40000字讀數及損耗因子0.0001的分辨率，在任何場合可長時間實現對無源元件進行精確而便捷的測量。

  TH2822系列提供USB接口通訊能力，可方便地與PC進行數據通訊和遠程控制。為滿足用戶不斷增加的對SMD器件的測試需求，用戶還可選擇TH26009C和TH26029C兩種SMD四端開爾文測試鉗，以平衡性能和價格的不同需求。

  應用


•


• 技術參數

• 型號	TH2822C
  功 ?能
  測試參數	主參數:?L / C / R / Z?副參數:?D / Q /θ/ ESR
  等效方式	串聯，并聯
  參數及等效模式	手動/自動
  量程方式	自動
  測試端配置	三端、五端
  測試速度	4次/秒，1.5次/秒
  校準功能	短路、開路
  容限比較模式	1%,5%,10%,20%
  輸入保險絲	0.1A?/ 250V
  通訊接口	Mini-USB(虛擬串口)
  測 ?試 信 號
  信號頻率	100Hz, 120Hz, 1kHz, 10kHz,100kHz
  測試信號電平	0.6Vrms
  信號源輸出阻抗	100Ω
  顯 ?示
  顯示器	LCD主、副參數雙顯示,帶背光（TH2822無）
  讀數	主參數最大讀數40,000字副參數D / Q?最小分辨率: 0.0001
  最高準確度	0.25%
  顯示范圍
  L	0.00μH1000.0H
  C	0.00pF20.000mF
  Z/R	0.0000Ω-10.000MΩ
  ESR	0.0000Ω-999.9Ω
  D	0.0000-9.999
  Q	0.0000-9999
  θ	0.00°-±180.0°
  供電
  AC電源適配器	輸入：220V/50Hz；輸出：12V-15V DC
  典型工作電流	最大28mA。1kHz工作電流：25mA（100Ω負載）
  待機（關機）電流	最大2μA
  自動關機設定	5min, 15min, 30min, 60min, OFF可設定；出廠默認5min
  電池低電壓指示	電池電壓低于6.8V 時，指示低電壓




• 附件

標配
配件名稱	型號
國標適配器	TH26028(CCC)
手持表測試線	TH26004F(JC-BBC03009)
短路片	TH26010B
測試線	TH26027AS

選配
配件名稱	型號
測試線	TH26029C
