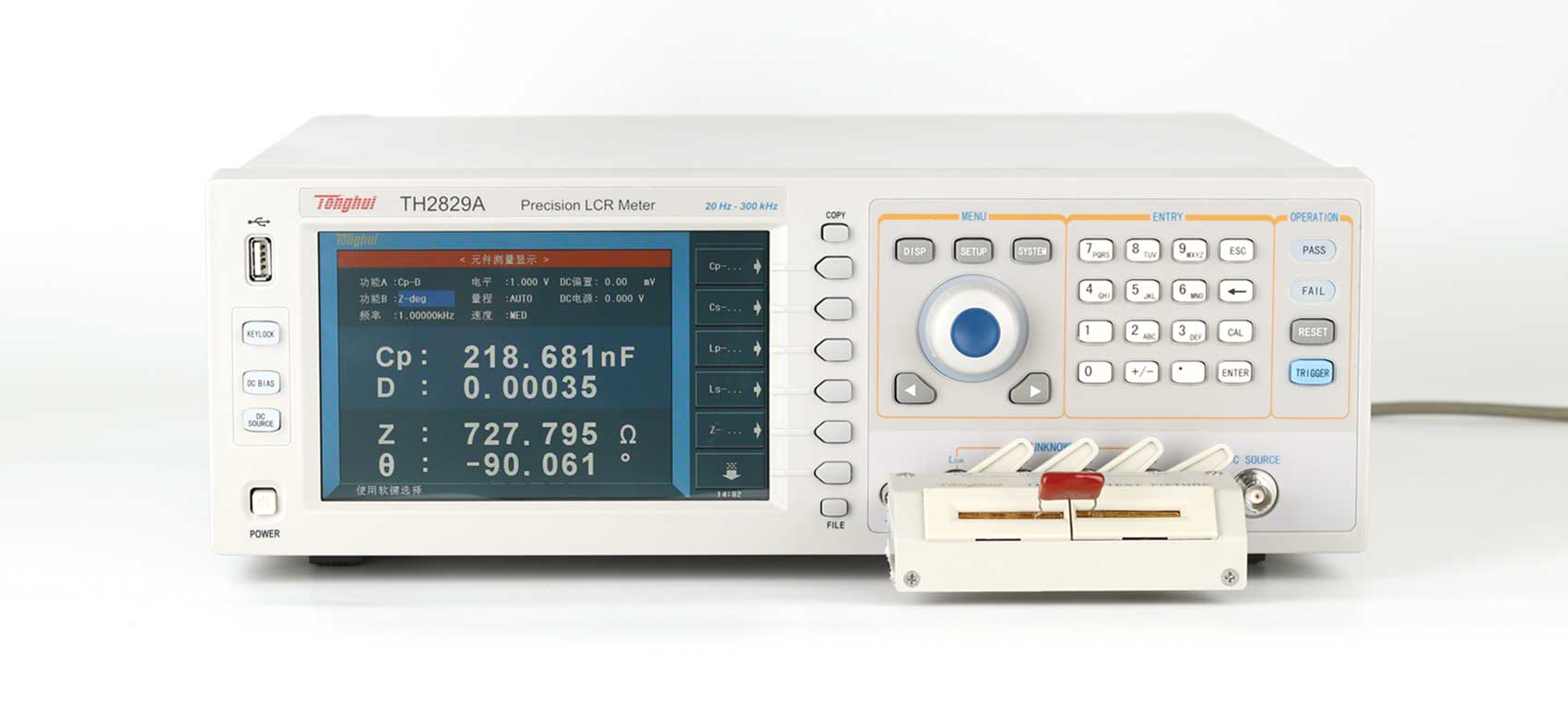

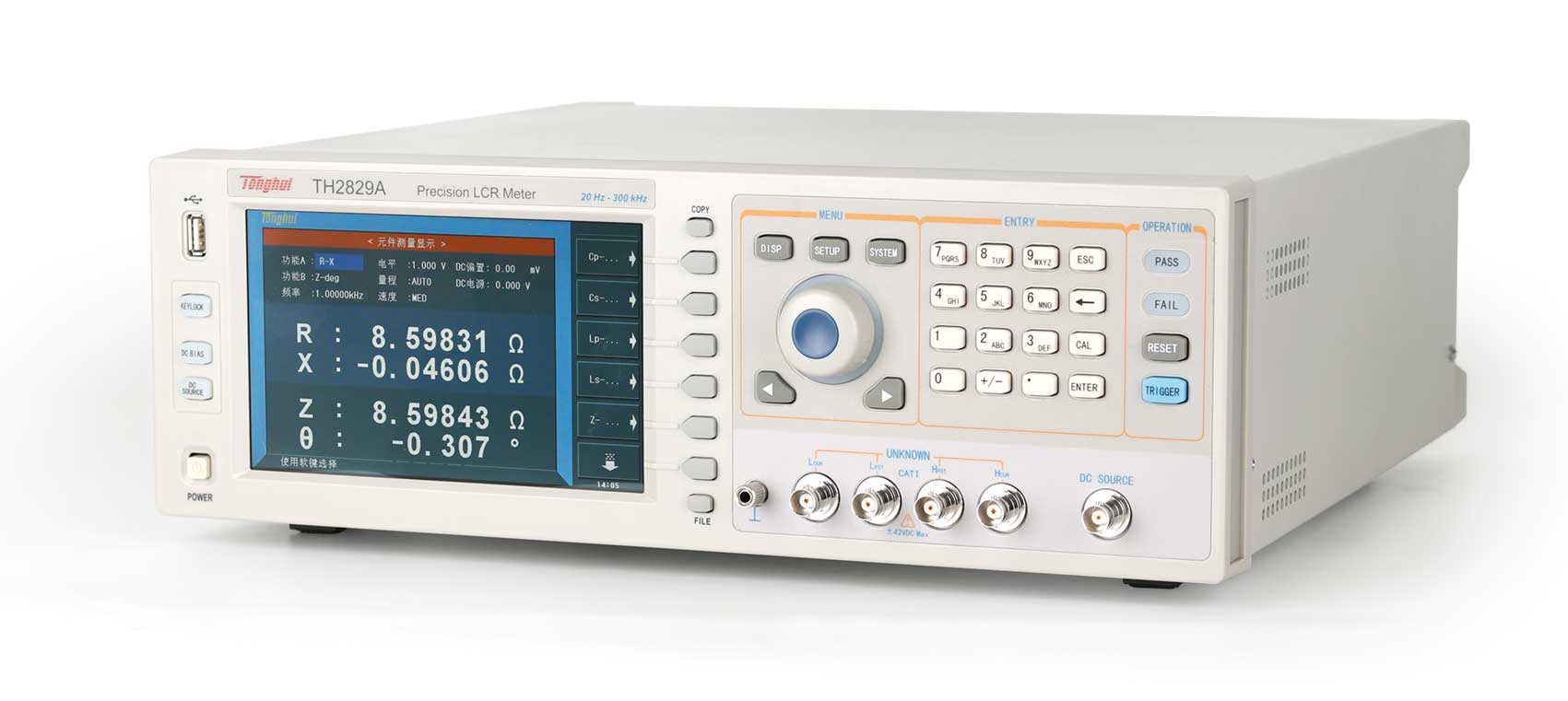

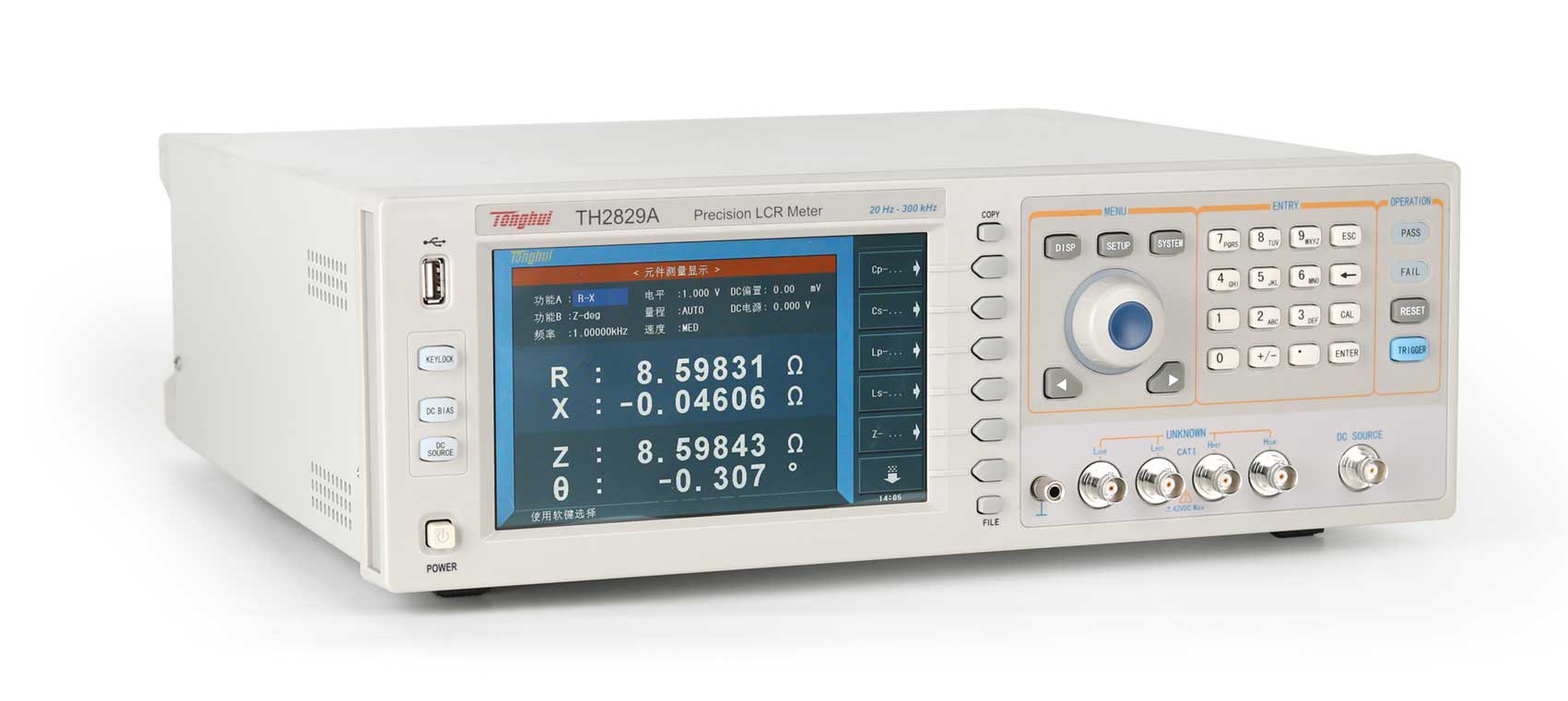

TH2829A 自動元件分析儀
簡介
■?同惠憑借較強的阻抗測試技術和豐富的研發經驗，不斷推出新的阻抗測試產品---TH2829系列自動元件分析儀是我公司最新推出的又一力作。TH2829系列自動元件分析儀應用高速處理器和新的軟件系統，使其擁有更高的測試速度、更全面的分析功能和友好的人機交互體驗。精心設計的測量電路和優化的算法，進一步提升了低D值電容和高Q值電感的測試穩定性。儀器提供的10V交流測試電平、10V/100mA偏置電源和獨立的10V/50mA DC電源，使本儀器可更方便地應用于各種無源/有源器件的測試。雙主副參數顯示、增強的顯示系統設計、多達150點的列表掃描、多種參數的圖形分析能力，使儀器能滿足用戶最多的應用需求。得益于新一代處理器的應用，使儀器具有了更強大的數據處理能力，可將測試結果方便地存儲于U盤或通過多種接口上傳至上位PC或網絡，推進測試自動化，提高測試效率。本機測試頻率為：20Hz-300kHz。具有0.05%的測試準確度、9ms/次的最高測試速度。儀器配有HANDLER、USB、LAN、RS232C 、DCI、GPIB（選配）等豐富的接口，無不彰顯豐富的資源，將帶給客戶較好的性價比體驗。TH2829系列元件分析儀可完全適用于各種工業和軍用標準的測試要求。
應用
■無源元件
?電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析
■半導體元件
?LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性；晶體管或集成電路的寄生參數分析
■其它元件
?印制電路板、繼電器、開關、電纜、電池等的阻抗評估
■介質材料
?塑料、陶瓷和其它材料的介電常數和損耗角評估
■磁性材料
?鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估
■半導體材料
?半導體材料的介電常數、導電率和C-V特性
■液晶單元
?介電常數、彈性常數等C-V特性
技術參數
顯示器 | 800×RGB×480 7寸TFT LCD顯示器 | |||||
測試信號頻率 | TH2829A | 20Hz—300kHz | ||||
最小分辨率 | 1mHz，5位頻率輸入 | |||||
準確度 | 0.01% | |||||
AC?電平 | 測試信號電壓范圍 | 5mV—10Vrms | ||||
電壓最小分辨率 | 100μV，3位輸入 | |||||
準確度 | ALC ON | 10% x設定電壓 + 2mV | ||||
ALC OFF | 6% x設定電壓 + 2mV | |||||
測試信號電流范圍 | 50μA—100mA | |||||
電流最小分辨率 | 1μA，3位輸入 | |||||
準確度 | ALC ON | 10% x設定電流 + 20μA | ||||
ALC OFF | 6% x設定電壓 + 20μA | |||||
DC?偏置電壓源 | 電壓 / 電流范圍 | 0V—?±10V / 0mA—±100mA | ||||
分辨率 | 0.5mV / 5μA | |||||
電壓準確度 | 1% x設定電壓 + 5mV | |||||
ISO ON | 用于電感、變壓器加偏置測試 | |||||
AC源內阻 | ISO ON | 100Ω | ||||
ISO OFF | 30Ω、50Ω、100Ω可選 | |||||
DCR源內阻 | 30Ω、50Ω、100Ω可選 | |||||
DC?電壓源 | 電壓 / 電流范圍 | 0V—?±10V / 0mA—±50mA | ||||
分辨率 | 1mV? | |||||
電壓準確度 | 1% x設定電壓 + 5mV | |||||
輸出電阻 | 100Ω | |||||
LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q,?θ, DCR, Vdc-Idc | |||||
測試頁面參數顯示 | 兩組主、副參數，第二組參數可ON/OFF；多種參數連續掃描圖形分析 | |||||
基本測量準確度 | LCR測試參數 | 0.05% | ||||
校準條件 | 預熱時間：≥30分鐘；環境溫度：23±5oC； 信號電壓：0.3Vrms-1Vrms；清“0”：OPEN、SHORT后；測試電纜長度：0 m | |||||
測量時間(≥10 kHz) | 快速: 9 ms /次 中速: 67 ms/次慢速: 187 ms/次另加顯示字符刷新時間 | |||||
LCR參數顯示范圍 | | Z | , R , X，DCR | 0.00001Ω?—?99.9999MΩ | ||||
|Y|,G,B | 0.00001μs?—?99.9999s | |||||
C | 0.00001pF?—?9.99999F | |||||
L | 0.00001μH?—?99.9999kH | |||||
D | 0.00001?—?9.99999 | |||||
Q | 0.00001?—?99999.9 | |||||
θ(DEG) | -179.999o?—?179.999o | |||||
θ(RAD) | -3.14159?—?3.14159 | |||||
Δ% | -999.999%?—?999.999% | |||||
等效電路 | 串聯, 并聯 | |||||
量程方式 | 自動, 保持 | |||||
觸發方式 | 內部, 手動, 外部, 總線 | |||||
平均次數 | 1－256 | |||||
校準功能 | 開路, 短路全頻、點頻校準，負載校準 | |||||
數學運算 | 直讀, ΔABS, Δ% | |||||
延時時間設定 | 0 -- 999,?最小分辨率100us | |||||
10檔分選，BIN1～BIN9、NG、AUX | ||||||
比較器功能 | 檔計數功能 | |||||
PASS、FAIL前面板LED顯示 | ||||||
列表掃描 | ·最多201點列表掃描，可單獨對頻率、AC電壓/電流、 內/外DC偏置電壓/電流、獨立DC源 電壓進行列表掃描測試。每掃描點可 單獨分選 | |||||

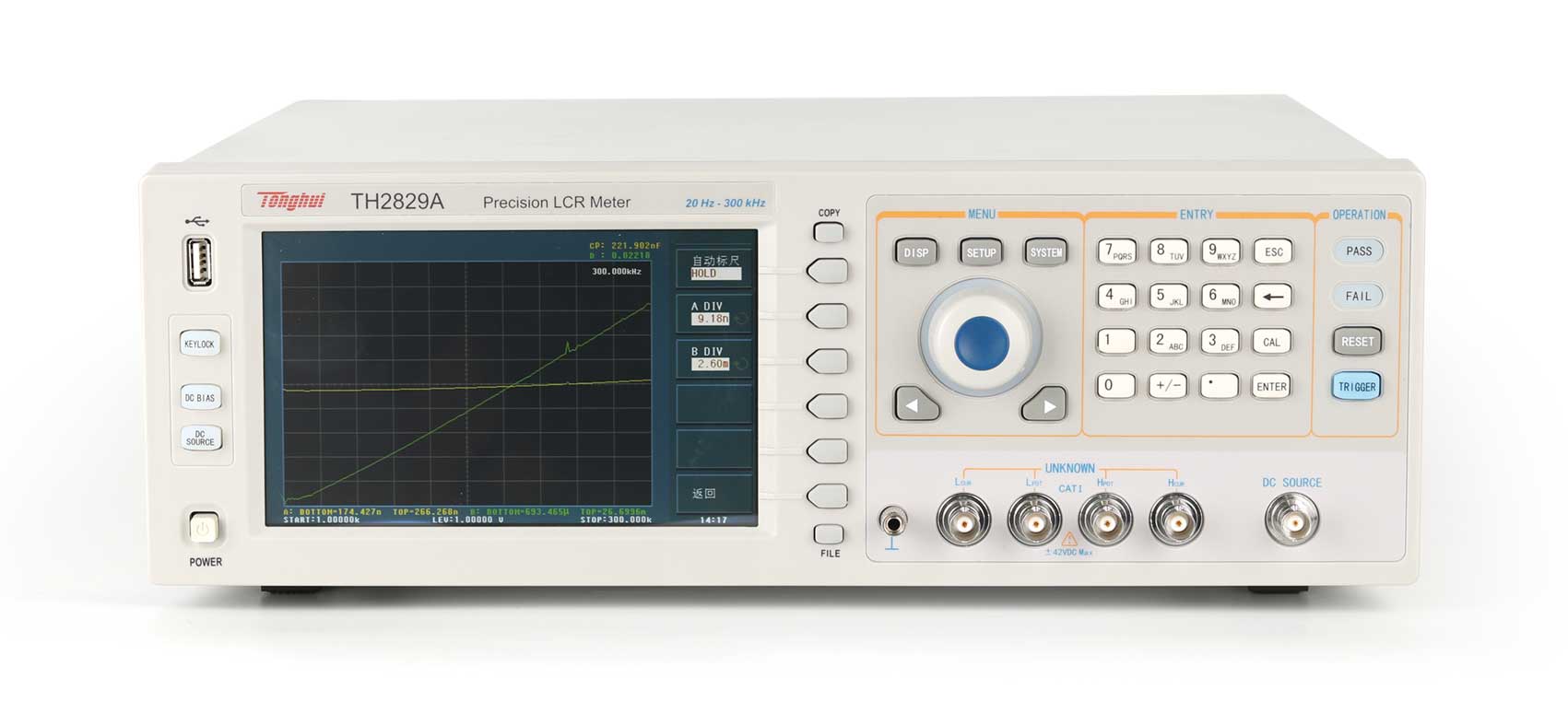

圖形分析 | ·可對頻率、AC電平、DC偏置等進行 ?圖形掃描分析。·設定掃描起始點、終止點，每次掃描點數。·顯示最大值、最小值，讀取選擇的 ?任意掃描點值。·可選擇將掃描圖形存貯于儀器內部 或外部USB 存儲器。 | |||||
內部非易失性存儲器 | 40組LCRZ儀器設定文件記憶 | |||||
外部USB存儲器 | GIF圖像、CSV數據文件LCRZ儀器設定文件記憶測試數據USB存儲器直接存儲 | |||||
接口 | 1A偏流源 | 可內部安裝1A直流偏置電流源（選件） | ||||
I/O接口 | HANDLER，從儀器后面板輸出 | |||||
串行通訊接口 | USB、RS232C | |||||
并行通訊接口 | GPIB接口（選件） | |||||
網絡接口 | LAN | |||||
存儲器接口 | USB HOST（前面板） | |||||
偏置電流源控制接口DCI | 使用DCI接口可控制外部直流偏流源。偏置電流最大可達120A。 | |||||
標準配置 | ||||||
通用技術參數 | ||||||
工作溫度, 濕度 | 0℃－40℃, ≤ 90%RH | |||||
電源要求 | 電壓 | 99V－121V， 198V－242V AC | ||||
頻率 | 47Hz－63Hz | |||||
功耗 | 最大80VA | |||||
體積(W×H×D) | 400mm?× 132mm × 385mm | |||||
重量 | 約13 kg | |||||
附件
| 標配 | |||||
| 配件名稱 | 型號 | ||||
| 夾具 | TH26048 | ||||
| 短路片 | TH26010 | ||||
| 帶盒四端絕緣帶鎖Kelvin測試線 | TH26011AS | ||||
